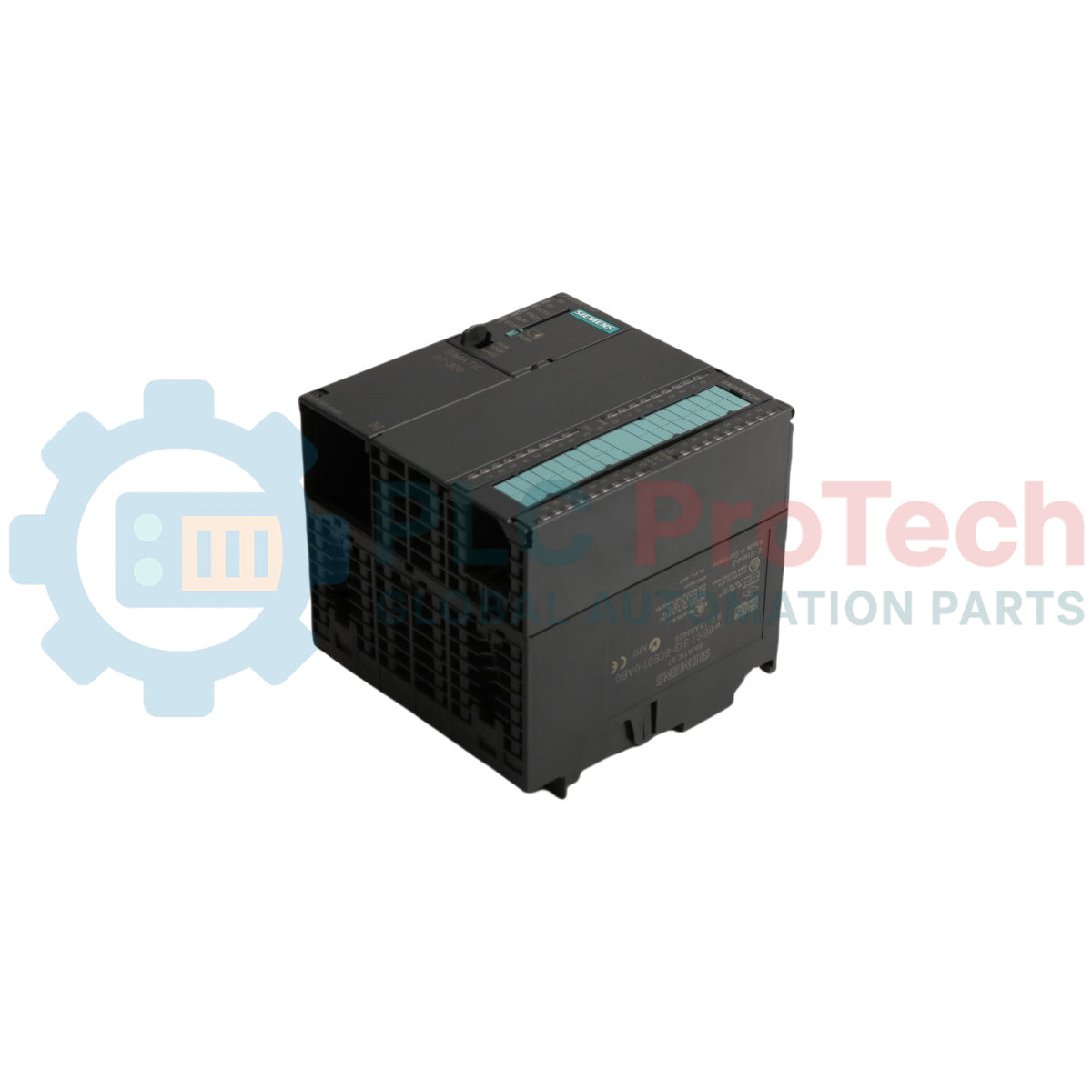

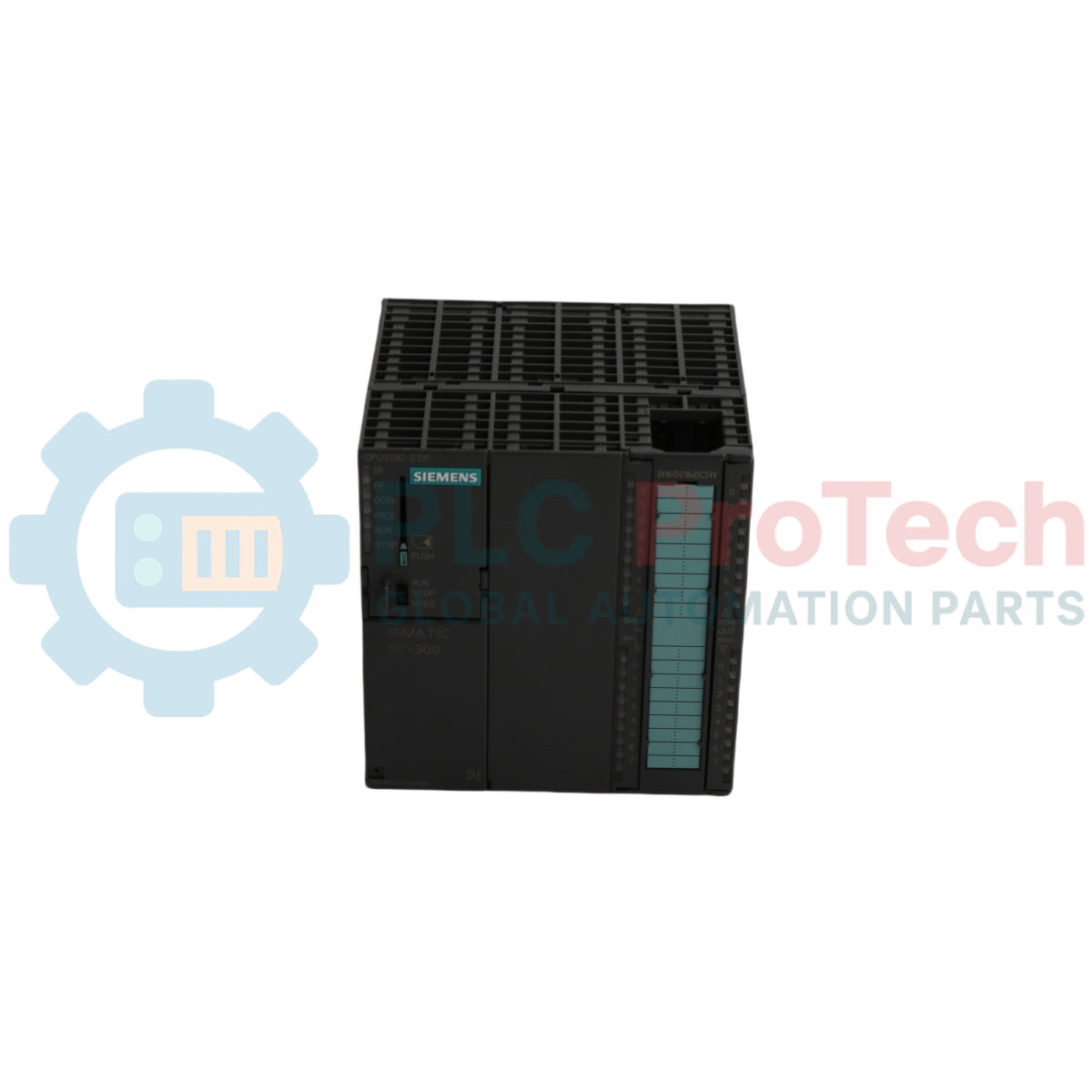

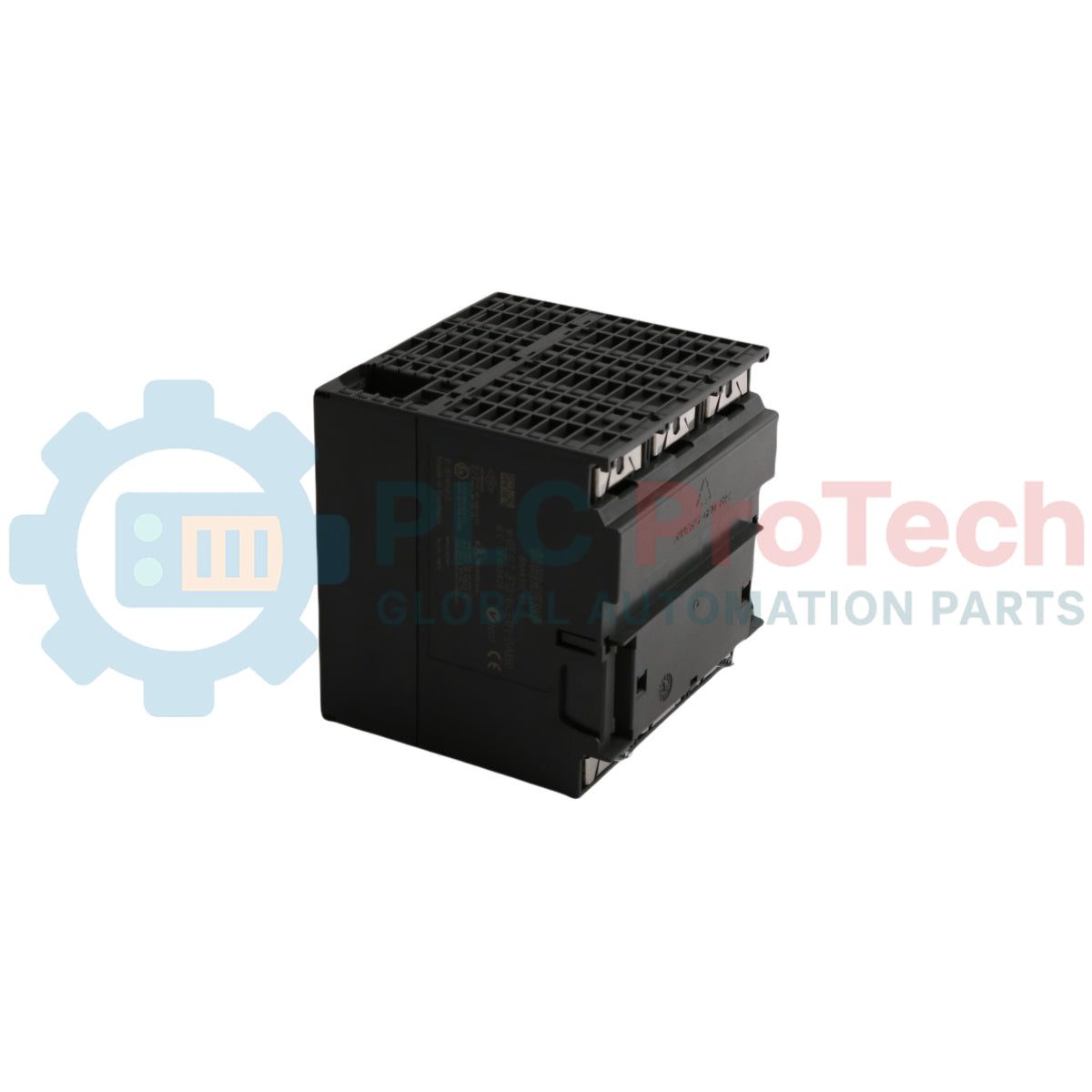

Modulo CPU compatto Siemens SIMATIC S7-300 6ES7313-6CE00-0AB0

Descrizione

Il Siemens 6ES7313-6CE00-0AB0 è un modulo CPU compatto per il sistema PLC SIMATIC S7-300, progettato per attività di automazione di piccola e media scala in installazioni obsolete. Questo modulo integra un'ampia gamma di funzionalità I/O e di comunicazione, tra cui 16 ingressi digitali, 16 uscite digitali e tre contatori ad alta velocità con frequenza nominale di 30 kHz. Funziona con un'alimentazione a 24V CC e utilizza una memoria di lavoro da 32 KB, che richiede una Micro Memory Card (MMC) separata per il funzionamento. La comunicazione avviene tramite un'interfaccia PROFIBUS DP integrata e una porta MPI, consentendo la connettività all'interno delle reti industriali.

Caratteristiche

• ■16 ingressi digitali (DI) integrati
• ■16 uscite digitali (DO) integrate
• ■Tre contatori ad alta velocità integrati (30 kHz)
• ■32 KB di memoria di lavoro per il programma utente e i dati
• ■Richiede una Siemens Micro Memory Card (MMC) per il funzionamento
• ■Interfacce di comunicazione PROFIBUS DP e MPI integrate
• ■Design compatto per quadri elettrici con spazio limitato

Applicazioni

• ■Manutenzione e assistenza per sistemi SIMATIC S7-300 esistenti
• ■Controllo di macchine di piccole dimensioni
• ■Controllo e monitoraggio dei processi nelle linee di produzione obsolete
• ■Controllo I/O distribuito tramite PROFIBUS DP

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimenta l'apparecchiatura: Prima dell'installazione, scollegare completamente e bloccare tutte le fonti di alimentazione del quadro di controllo e dei macchinari associati, in conformità con le procedure di sicurezza LOTO stabilite.
2. 2
   Monta il modulo: Fissare saldamente il modulo su una guida DIN standard da 35 mm all'interno del quadro di controllo. Assicurarsi che vi sia spazio sufficiente per la ventilazione e il passaggio dei cavi. Il modulo deve scattare saldamente in posizione.
3. 3
   Collega la messa a terra: Collegare il terminale di terra del telaio alla barra collettrice della terra di protezione (PE) del quadro principale utilizzando un conduttore a bassa impedenza. Un collegamento di terra affidabile è essenziale per l'immunità ai disturbi e la sicurezza.
4. 4
   Collega l'alimentazione e gli I/O: Collegare l'alimentatore a 24 V CC, i cavi di comunicazione (PROFIBUS/MPI) e il cablaggio degli I/O di campo ai terminali appropriati. Utilizzare cavi schermati per la comunicazione e i segnali analogici e assicurarsi che le schermature siano collegate correttamente a un'estremità.
5. 5
   Inserisci la scheda di memoria: A dispositivo spento, inserire la Micro Memory Card (MMC) richiesta nell'apposito slot sulla CPU. La CPU non funziona senza una MMC valida.
6. 6
   Verifica e alimenta: Ricontrollare che tutti i collegamenti siano corretti e sicuri. Rimuovere i dispositivi LOTO e riattivare l'alimentazione del sistema. Verificare che gli indicatori di stato dei moduli funzionino correttamente prima della messa in servizio.
