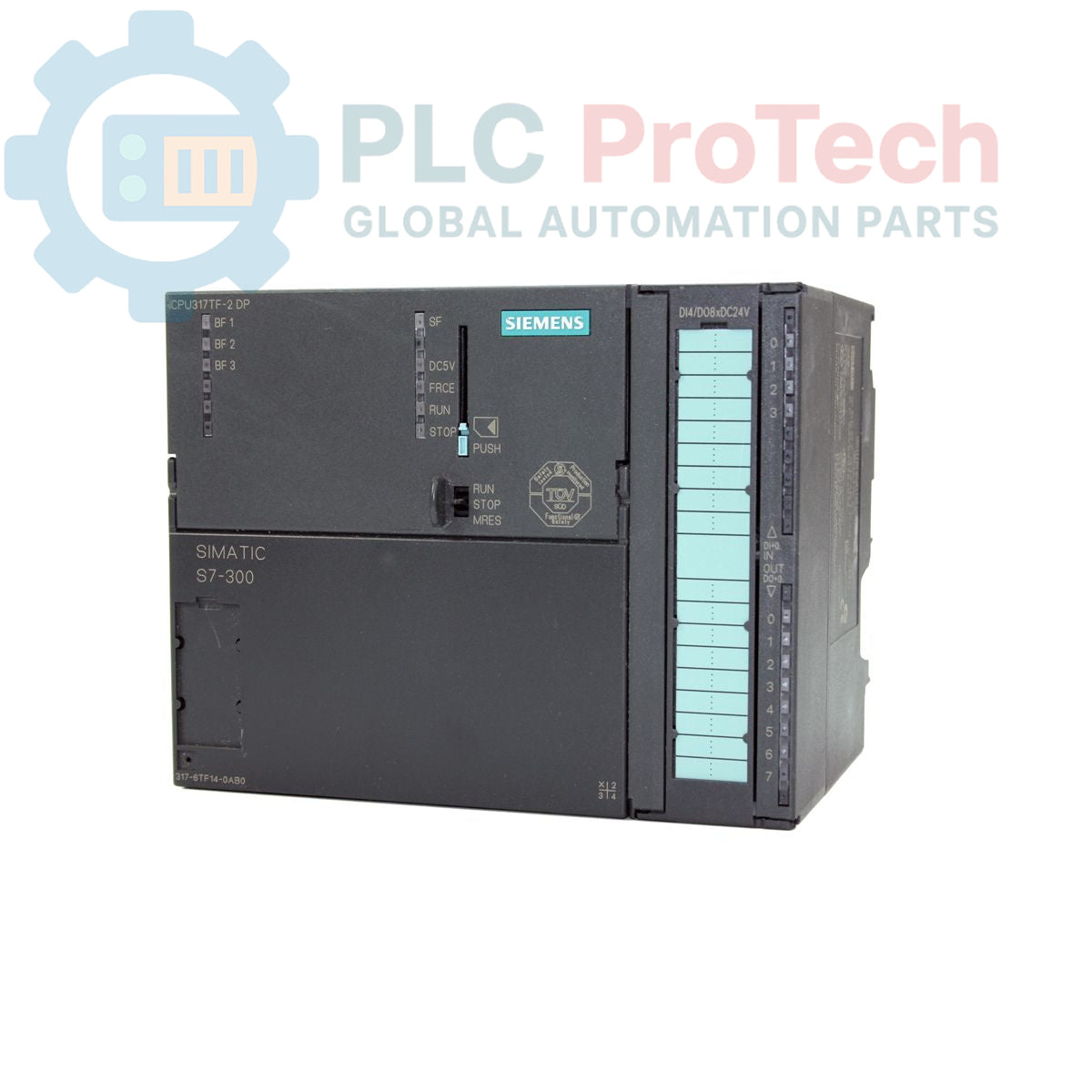

Siemens 6ES7317-6TF14-0AB0 SIMATIC S7-300 CPU 317TF-2 DP CPU tecnologica

Descrizione

Il Siemens 6ES7317-6TF14-0AB0 è un'unità centrale di elaborazione CPU 317TF-2 DP per il sistema di automazione SIMATIC S7-300. Questo modulo integra il controllo PLC standard con funzioni tecnologiche e di sicurezza dedicate, rendendolo adatto ad applicazioni industriali complesse che richiedono il controllo del movimento e la sicurezza funzionale. È dotato di 1,5 MB di memoria di lavoro e dispone di due interfacce di comunicazione distinte: un'interfaccia primaria MPI/DP con velocità fino a 12 Mbit/s e un'interfaccia secondaria DP (Drive) per la comunicazione diretta con i sistemi di azionamento. La CPU include I/O integrati per le attività tecnologiche e richiede un connettore frontale a 40 poli e una Micro Memory Card da 8 MB per il funzionamento.

Caratteristiche

• Funzionalità PLC, tecnologiche e di sicurezza integrate in un'unica unità.
• Memoria di lavoro integrata da 1,5 Mbyte per programmi utente e dati.
• Doppie porte di comunicazione: una MPI/PROFIBUS DP e una PROFIBUS DP dedicata per gli azionamenti.
• Supporta una Micro Memory Card da 8 MB per l'archiviazione di programmi e dati.
• Design modulare per un'integrazione flessibile nel sistema SIMATIC S7-300.

Applicazioni

• Controllo coordinato del movimento nei sistemi di confezionamento e movimentazione dei materiali.
• Linee di assemblaggio automatizzate con requisiti di sicurezza integrati.
• Applicazioni di controllo dei processi che richiedono uno scambio dati ad alta velocità con gli azionamenti.
• Celle di produzione in cui la logica PLC, il movimento e la sicurezza sono gestiti da un unico controller.

Specifiche tecniche

Linee guida per l'installazione

1. Verificare che il pannello di controllo e tutti i macchinari associati siano privi di alimentazione e sottoposti a blocco.
2. Montare saldamente il modulo CPU sulla guida DIN S7-300, assicurandosi che sia posizionato correttamente e innestato nei connettori del bus backplane dei moduli adiacenti.
3. Collegare l'alimentazione a 24 V CC ai morsetti designati del modulo di alimentazione o della CPU, rispettando la polarità corretta.
4. Inserire la scheda Micro Memory Card da 8 MB richiesta nell'apposito slot della CPU.
5. Collegare i cavi di comunicazione MPI/DP e DP (Drive) alle rispettive porte. Assicurarsi che i cavi di comunicazione siano adeguatamente schermati e messi a terra per ridurre al minimo i disturbi elettrici.
6. Dopo aver verificato tutti i collegamenti, rimuovere i dispositivi di blocco/etichettatura e riattivare l'alimentazione del sistema per la messa in servizio e i test.
