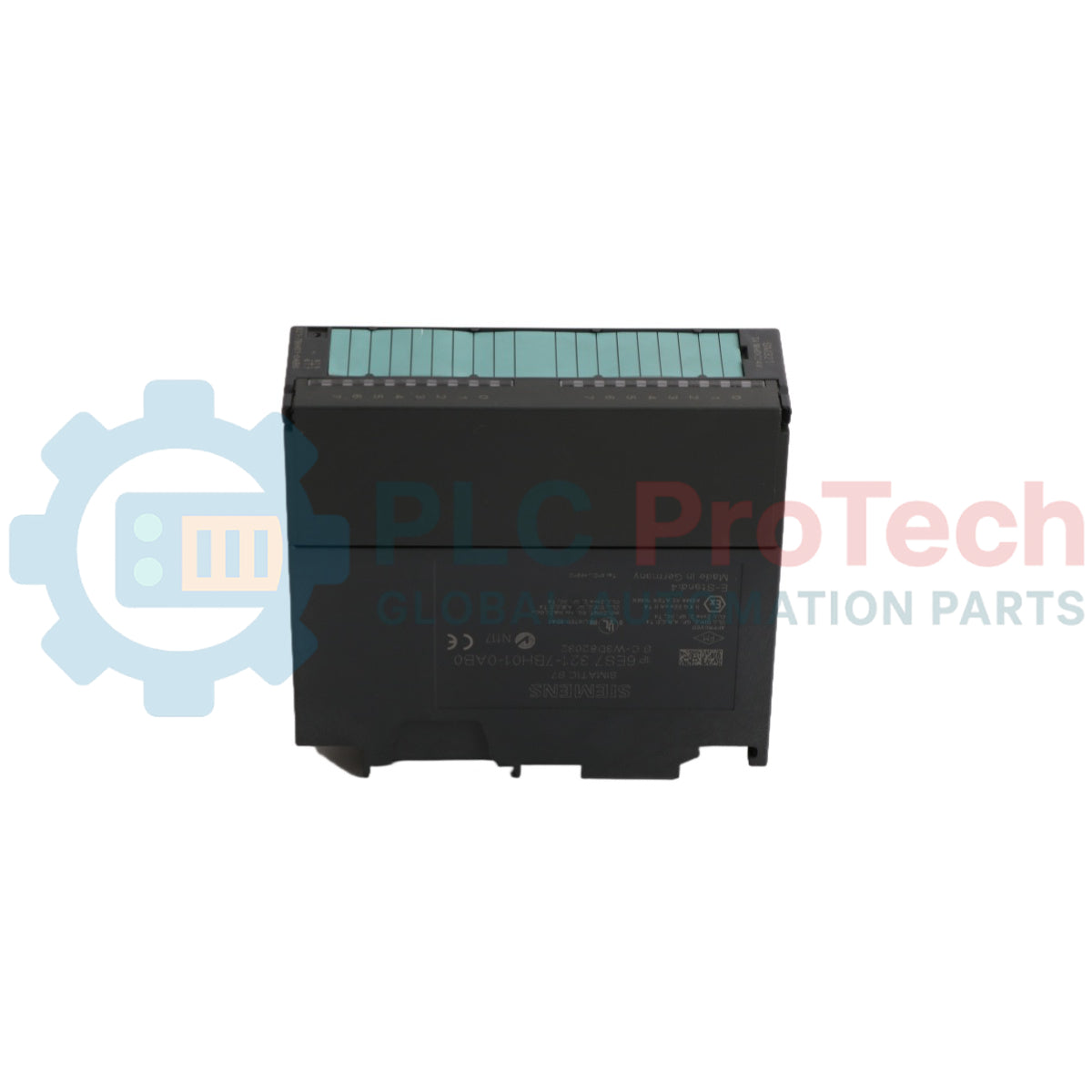

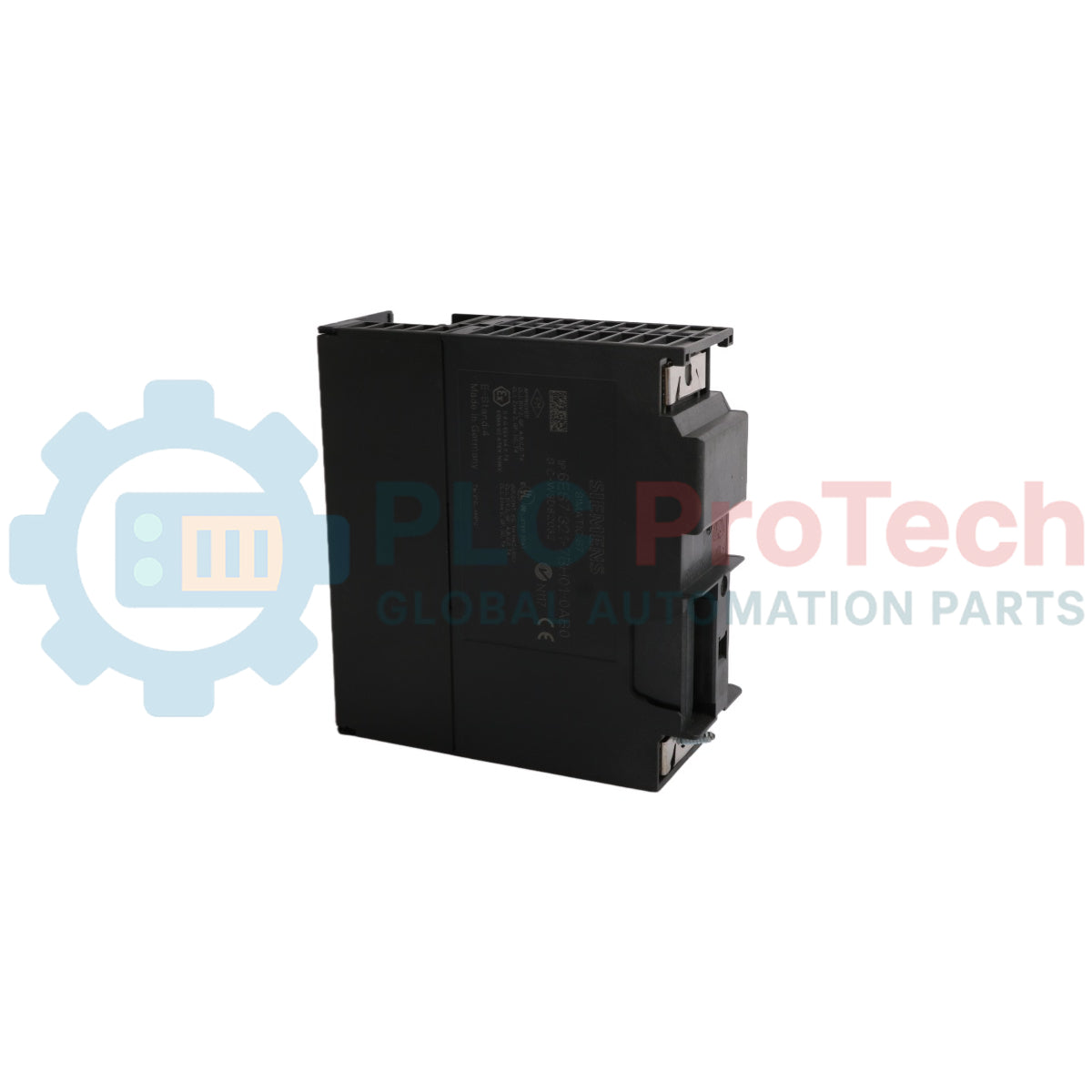

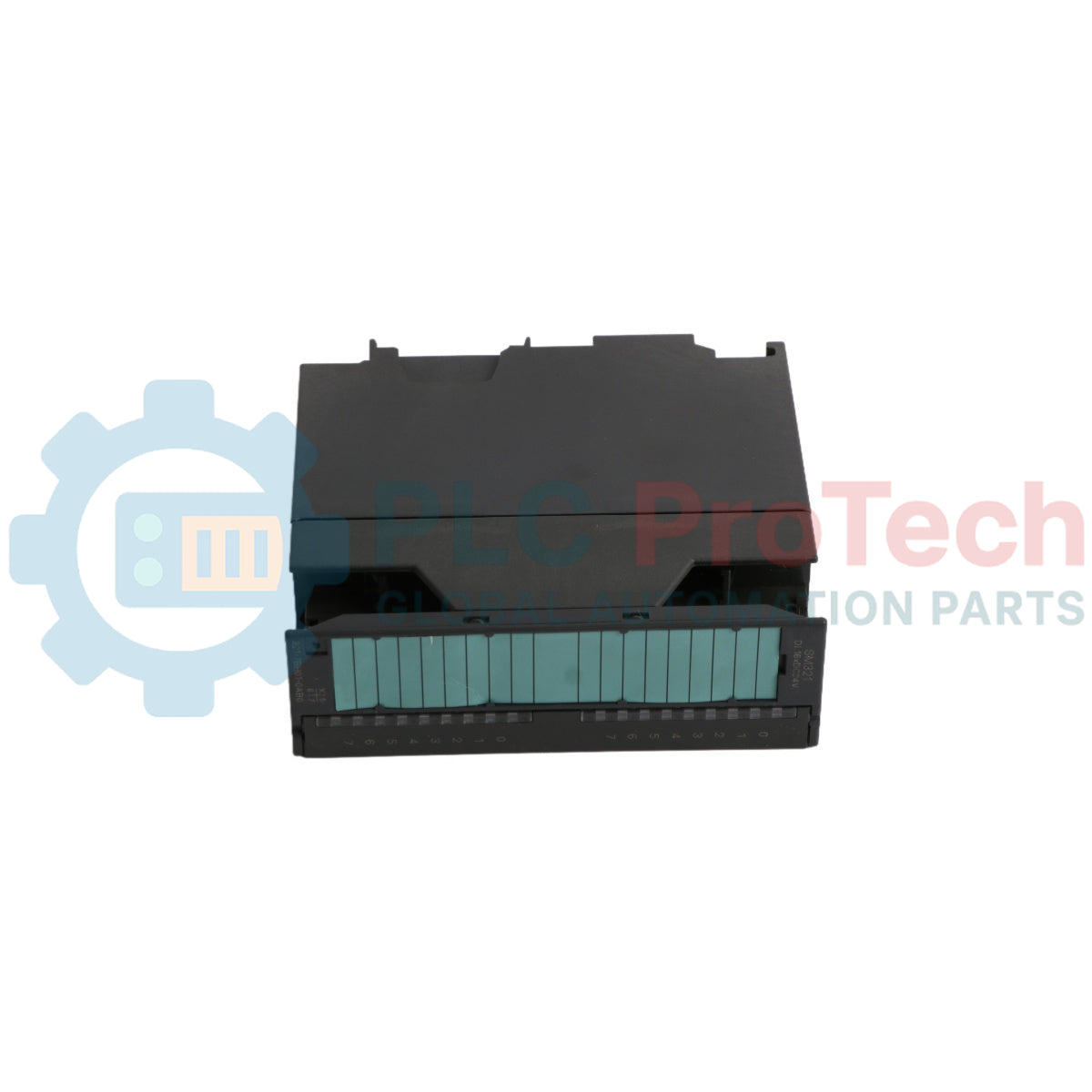

Siemens 6ES7321-1BH01-0AA0 SIMATIC S7-300 Modulo di ingresso digitale

Descrizione

Il Siemens 6ES7321-1BH01-0AA0 è un modulo di ingressi digitali progettato per il sistema PLC SIMATIC S7-300. Questo modulo offre 16 canali di ingresso con isolamento ottico per l'acquisizione affidabile dei segnali da dispositivi di campo operanti a 24 V CC. È progettato per interfacciarsi con sensori, interruttori e altre sorgenti di segnali discreti negli ambienti di automazione industriale. L'isolamento ottico del modulo protegge il backplane del PLC da disturbi elettrici e correnti di terra indesiderate originate dal cablaggio di campo, migliorando la stabilità e la sicurezza complessive del sistema. Il design compatto ad alta densità consente di risparmiare spazio prezioso nell'armadio di controllo, mentre un singolo connettore a 20 pin semplifica il cablaggio e l'installazione.

Caratteristiche

• 16 canali di ingresso digitali
• Tensione di ingresso nominale di 24 V CC
• Isolamento ottico tra i circuiti di campo e quelli logici
• Compatibile con la serie Siemens SIMATIC S7-300
• Un singolo connettore anteriore a 20 pin per semplificare il cablaggio

Applicazioni

• Linee di produzione e assemblaggio
• Sistemi di trasporto e movimentazione dei materiali
• Macchinari per il confezionamento e l'imbottigliamento
• Acquisizione dei segnali di controllo del processo

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentare il rack S7-300 e verificare l'assenza di tensione utilizzando un multimetro calibrato. Applicare i dispositivi LOTO appropriati.
2. 2 Selezionare uno slot disponibile sul backplane dell'S7-300. Allineare il modulo ai connettori del bus del backplane e premere saldamente fino a inserirlo correttamente.
3. 3 Fissare il modulo alla guida DIN serrando la vite di montaggio integrata situata sulla parte anteriore del modulo. Non serrare eccessivamente.
4. 4 Preparare e terminare il cablaggio di campo sul connettore anteriore a 20 pin secondo gli schemi di cablaggio del sistema. Assicurarsi di utilizzare la sezione dei cavi e i capicorda appropriati.
5. 5 Inserire il connettore anteriore nel modulo, assicurandosi che sia completamente inserito e fissato dal relativo meccanismo di blocco.
6. 6 Dopo aver verificato che tutti i collegamenti siano corretti e sicuri, rimuovere i dispositivi LOTO e rialimentare il sistema per la messa in servizio.
