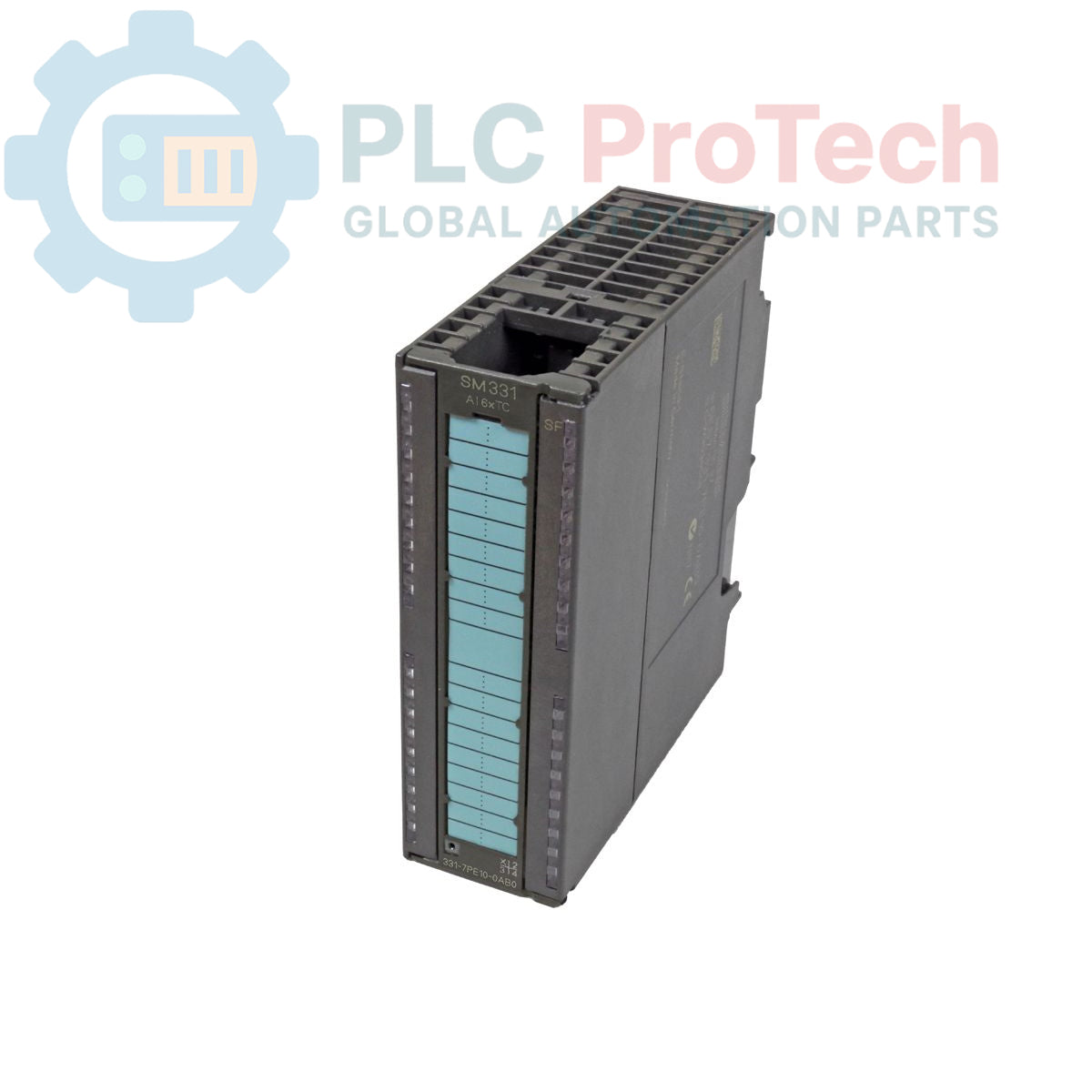

Siemens 6ES7331-7PE10-0AB0 SIMATIC S7-300 modulo di ingresso analogico

Descrizione

Questo modulo di ingresso analogico Siemens 6ES7331-7PE10-0AB0 della serie SIMATIC S7-300 è progettato per l’acquisizione ad alta precisione di segnali provenienti da termocoppie e sorgenti di tensione a basso livello. Il modulo dispone di 6 ingressi analogici con isolamento a canale singolo nominale per 250 V CA, che garantisce l’integrità del segnale e la protezione dalle interferenze elettriche negli ambienti industriali più esigenti. Fornisce dati di misura dettagliati con una risoluzione di 16 bit e un intervallo di ingresso della tensione da +/-25 mV a +/-1 V. Con un tempo di conversione del modulo di 50 ms, è adatto alle applicazioni che richiedono letture accurate e tempestive della temperatura o della tensione.

Caratteristiche

• Dispone di 6 canali di ingresso analogici.
• Compatibile con termocoppie di tipo B, E, J, K, L, N, R, S e T.
• Accetta ingressi di tensione a basso livello da +/-25 mV a +/-1 V.
• Conversione analogico-digitale ad alta precisione a 16 bit.
• Isolamento elettrico a canale singolo, con tensione nominale di 250 V CA.
• Tempo di conversione del modulo di 50 ms.
• Si collega tramite un unico connettore frontale a 40 poli.

Applicazioni

• Monitoraggio della temperatura di processo nella produzione e negli impianti chimici.
• Controllo della temperatura di forni, fornaci e caldaie.
• Sistemi di acquisizione dati nei laboratori di ricerca e sviluppo.
• Monitoraggio delle condizioni delle macchine nelle linee di produzione automatizzate.
• Integrazione in sistemi di controllo S7-300 legacy per aggiornamenti o manutenzione.

Specifiche tecniche

Linee guida per l’installazione

1. 1 Verificare che il bus del backplane S7-300 e l’alimentazione a 24 V CC siano completamente disalimentati e sottoposti a blocco.
2. 2 Allineare il modulo a uno slot vuoto sulla guida di montaggio S7-300. Agganciare la parte superiore del modulo alla guida e ruotarlo verso il basso finché non scatta in posizione.
3. 3 Far scorrere il modulo verso sinistra per innestare saldamente i connettori nel modulo adiacente o nella CPU sul bus del backplane.
4. 4 Fissare il modulo alla guida serrando la vite di montaggio integrata situata sulla parte anteriore del modulo.
5. 5 Terminare il cablaggio di campo per termocoppie o segnali di tensione sul connettore frontale a 40 poli, assicurando la corretta polarità e un’adeguata messa a terra delle schermature dei cavi.
6. 6 Installare il connettore frontale cablato sul modulo. Rimuovere i dispositivi di blocco/etichettatura e riattivare il sistema. Verificare il corretto funzionamento tramite i LED di stato del modulo.
