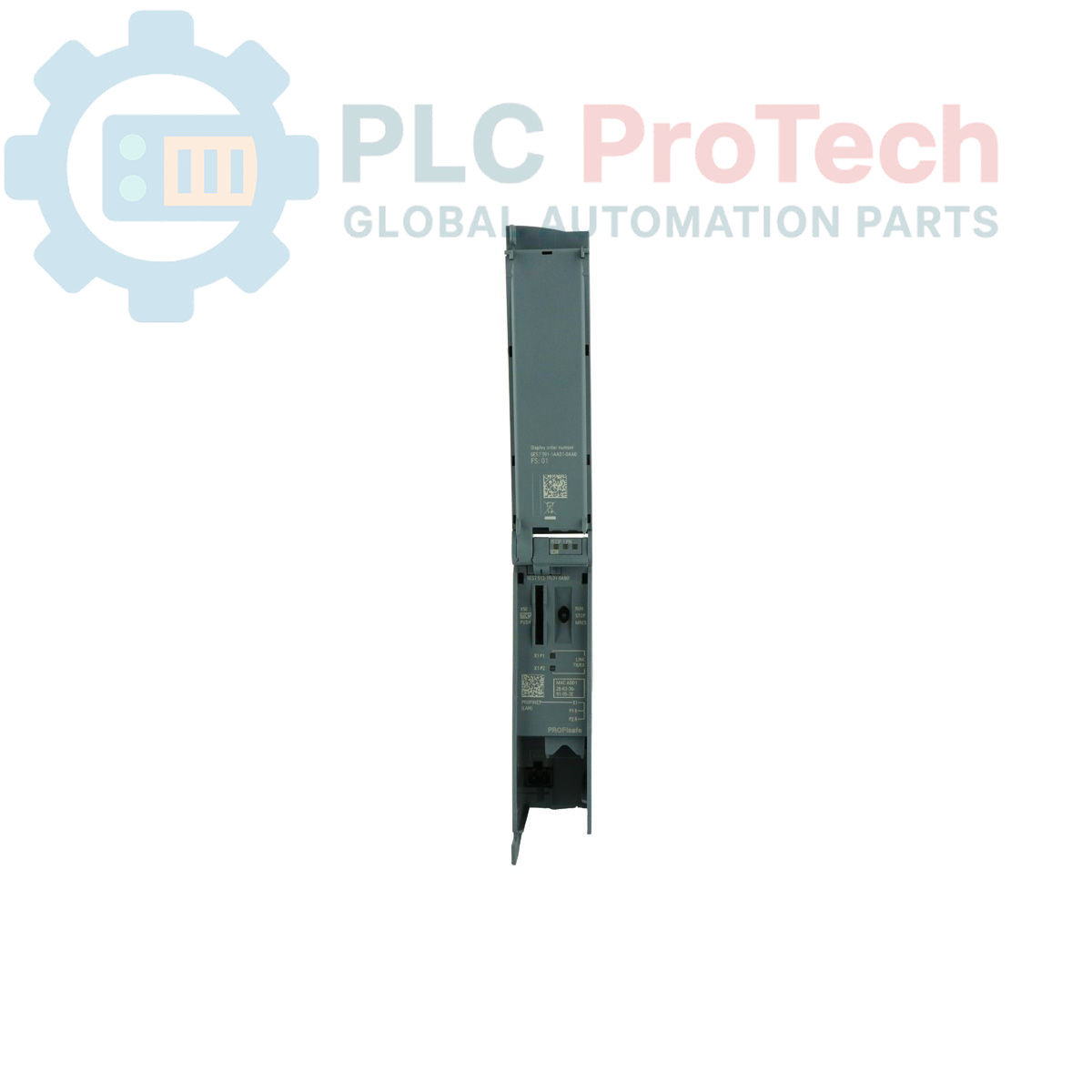

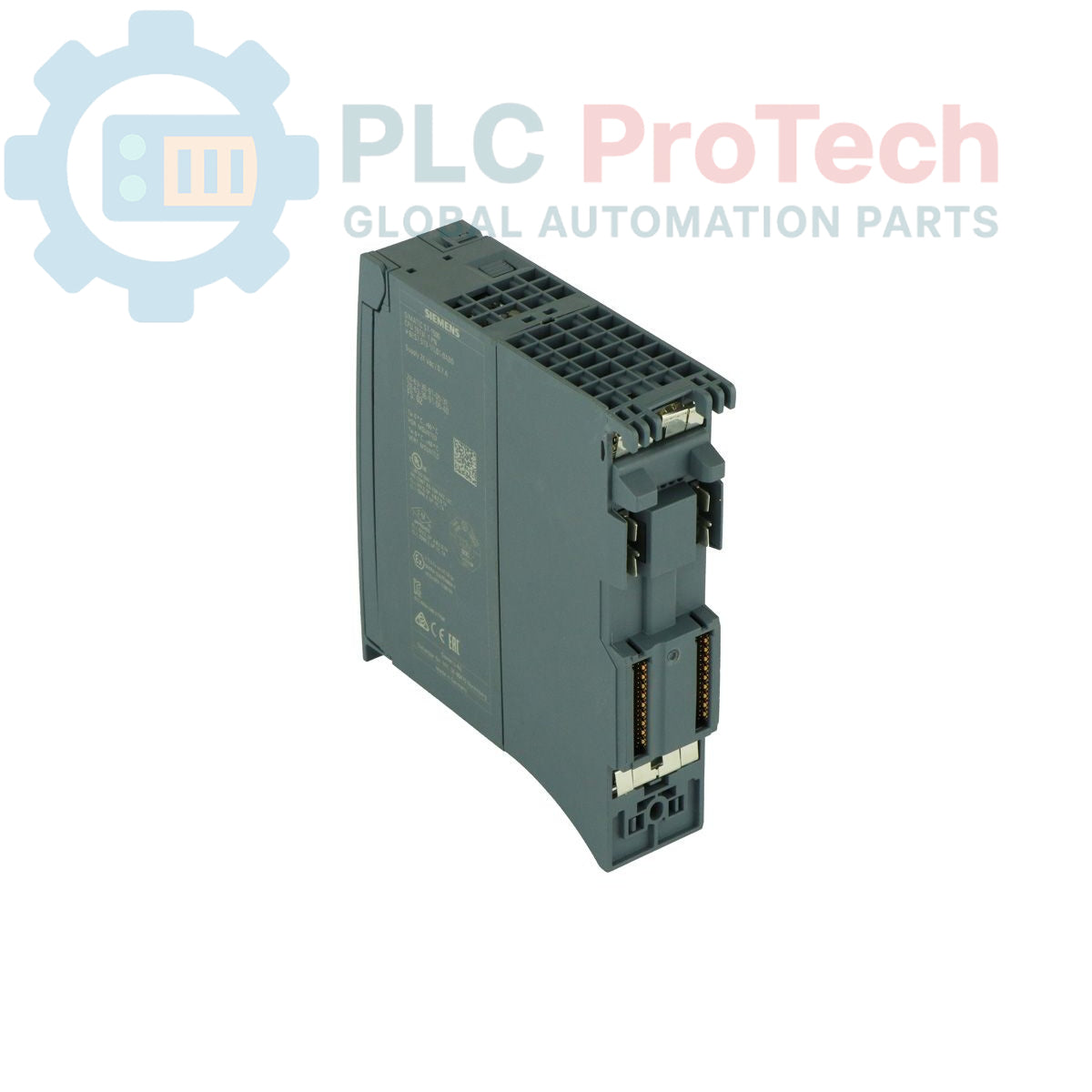

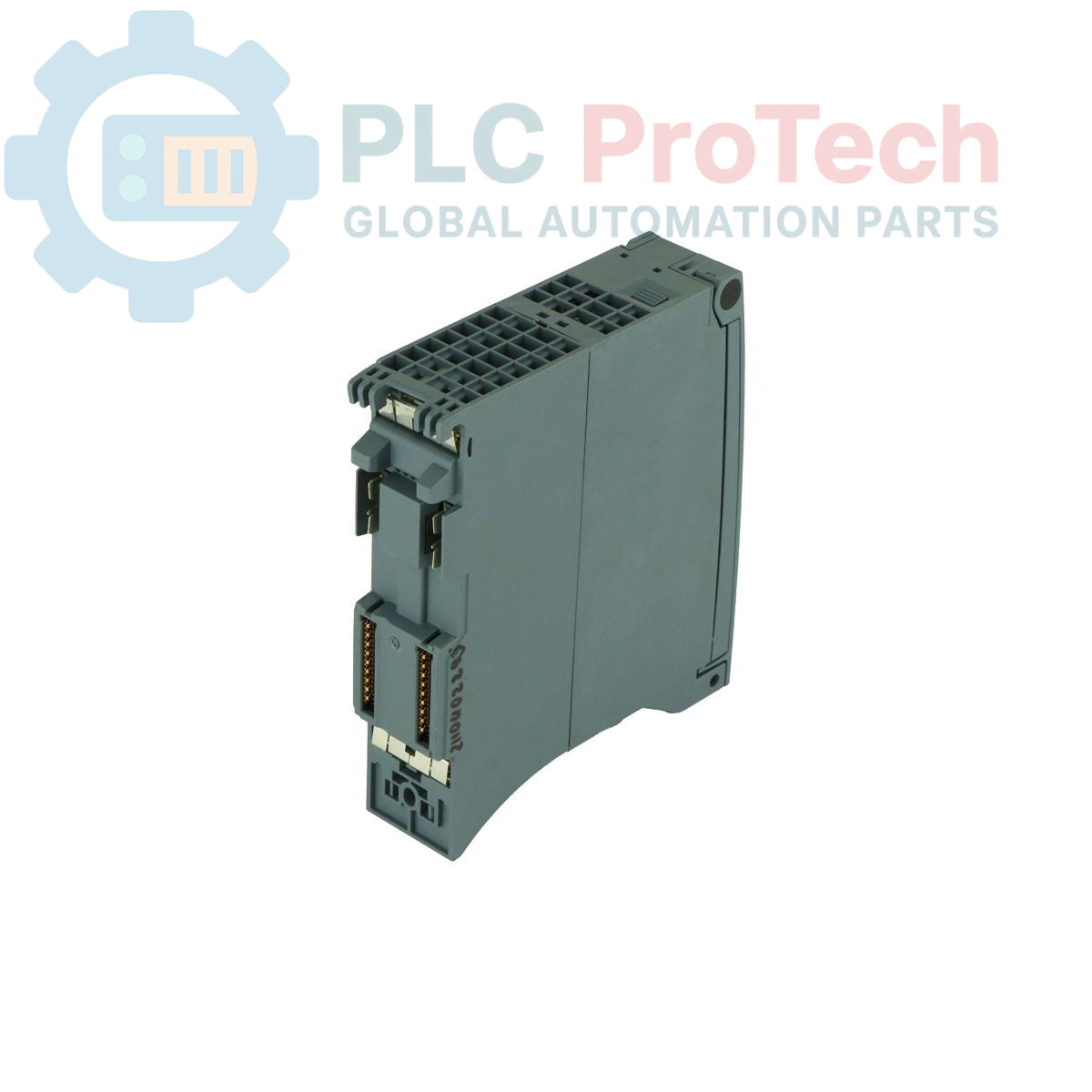

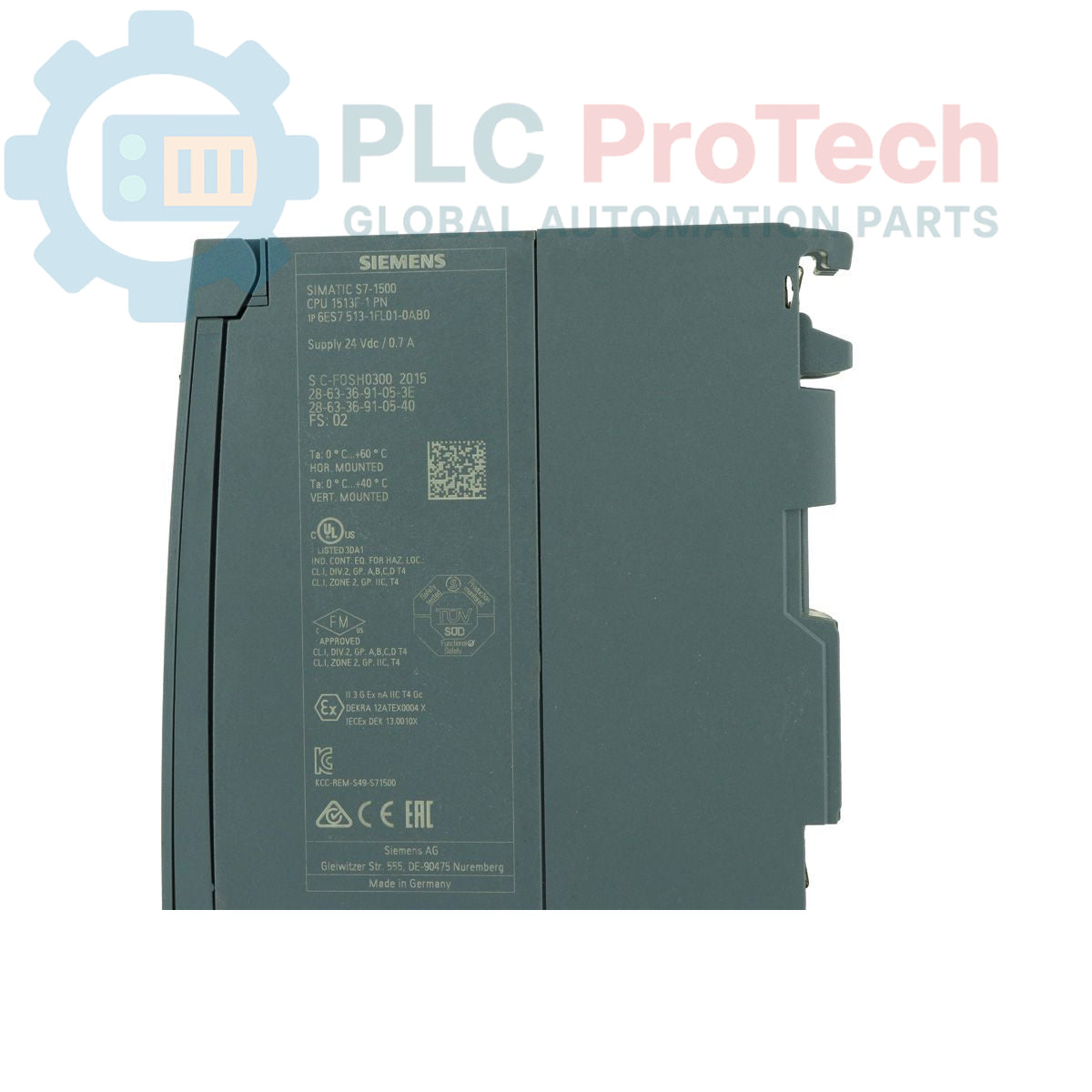

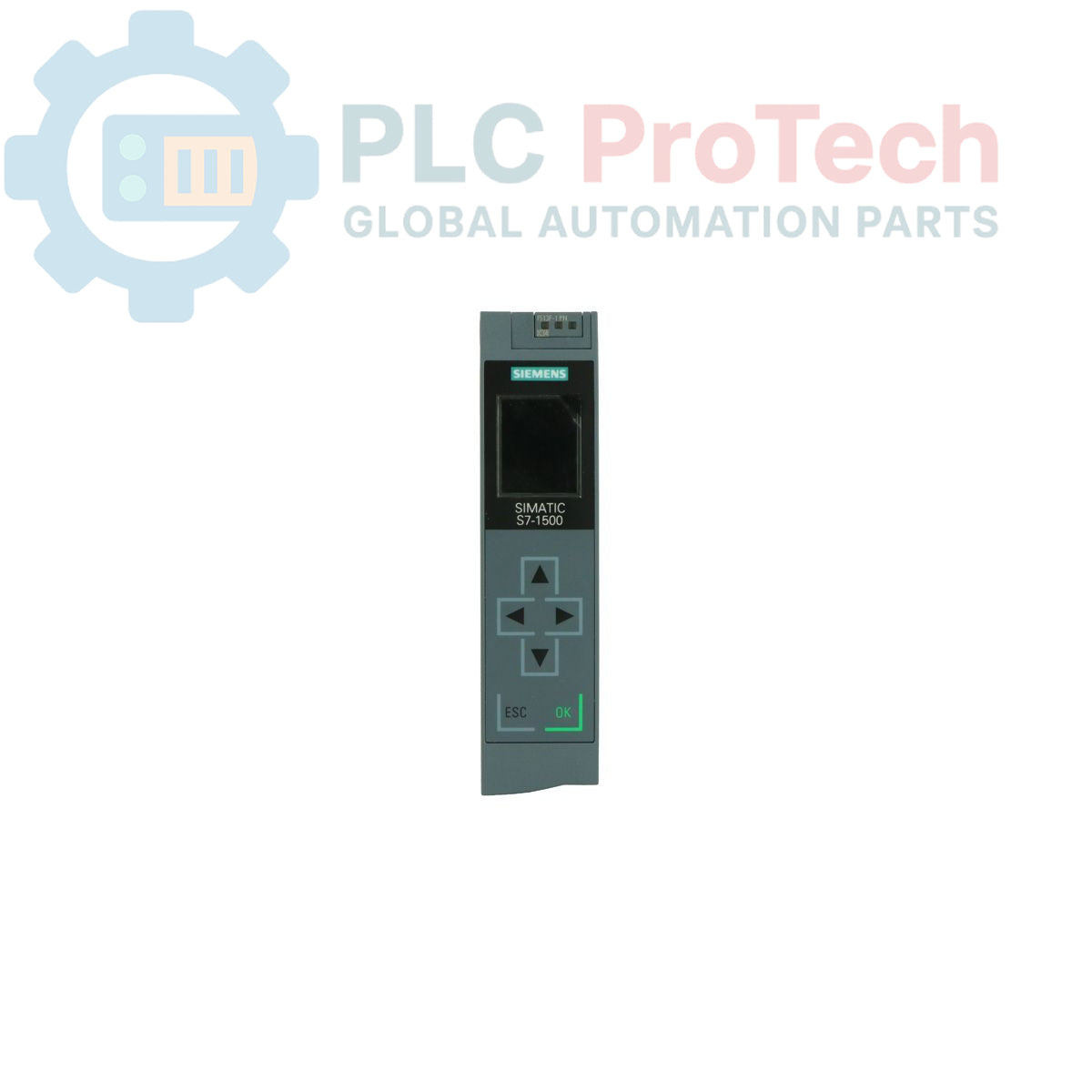

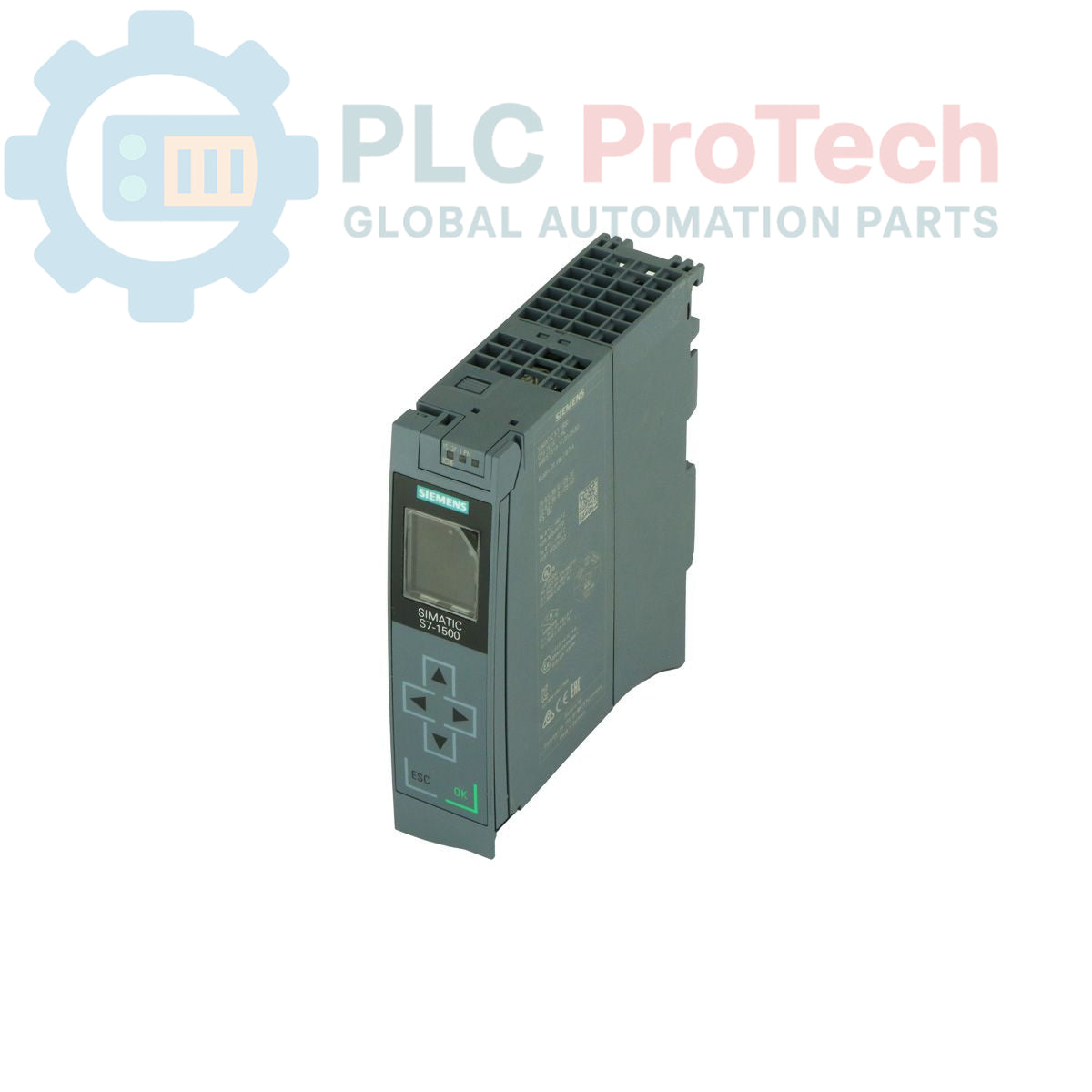

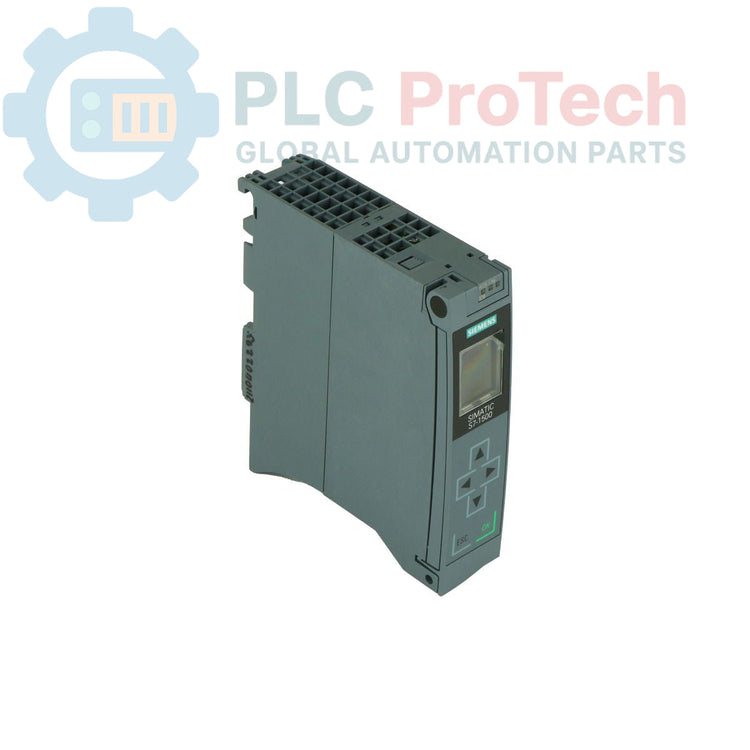

Siemens 6ES7513-1FL01-0AB0 SIMATIC S7-1500 CPU fail-safe

Descrizione

La Siemens 6ES7513-1FL01-0AB0 è una SIMATIC S7-1500F CPU 1513F-1 PN, un'unità centrale di elaborazione progettata per i sistemi di automazione industriale della serie SIMATIC S7-1500F. Questa CPU fail-safe offre prestazioni elevate per attività di controllo complesse, con una memoria di lavoro di 450 KB per i programmi e 1,5 MB per i dati. Integra un'interfaccia PROFINET IRT con switch a 2 porte, garantendo una comunicazione rapida e affidabile nelle reti industriali. Con prestazioni bit di 40 ns, la 6ES7513-1FL01-0AB0 consente un'elaborazione rapida per applicazioni critiche dal punto di vista temporale. Il funzionamento richiede una SIMATIC Memory Card.

Questa CPU è adatta a responsabili di progetto e responsabili della produzione alla ricerca di soluzioni di controllo affidabili ed efficienti. I modelli ricondizionati della Siemens 6ES7513-1FL01-0AB0 sono generalmente coperti da una garanzia standard di 2 anni, che assicura un funzionamento affidabile in ambienti industriali esigenti.

Caratteristiche

• Funzionalità di CPU fail-safe per applicazioni legate alla sicurezza
• Memoria di lavoro integrata: 450 KB per il programma, 1,5 MB per i dati
• Prima interfaccia: PROFINET IRT con switch a 2 porte
• Prestazioni bit ad alta velocità di 40 ns
• Richiede una SIMATIC Memory Card per il funzionamento
• Design modulare per un'integrazione flessibile del sistema

Applicazioni

La CPU fail-safe Siemens 6ES7513-1FL01-0AB0 viene generalmente impiegata nei sistemi di automazione industriale che richiedono elevati livelli di affidabilità e sicurezza. Le applicazioni comuni includono:

• Controllo di processo nei settori chimico, farmaceutico e alimentare e delle bevande
• Produzione discreta per linee di assemblaggio e macchinari per il confezionamento
• Sistemi di controllo legati alla sicurezza in ambienti pericolosi
• Controllo delle macchine per operazioni complesse e critiche dal punto di vista temporale
• Architetture di automazione distribuita che utilizzano PROFINET IRT

Specifiche tecniche

Linee guida per l'installazione

Una corretta installazione della CPU Siemens 6ES7513-1FL01-0AB0 è fondamentale per un funzionamento affidabile e sicuro. Seguire queste linee guida generali:

1. Disalimentazione del sistema: Prima dell'installazione, assicurarsi che tutta l'alimentazione del sistema di automazione e delle apparecchiature associate sia completamente disinserita e bloccata, per prevenire scosse elettriche o danni.
2. Montaggio: Montare la CPU su una guida DIN standard all'interno di un quadro elettrico idoneo. Assicurare uno spazio sufficiente per la ventilazione e l'instradamento dei cavi.
3. Connessione dell'alimentazione: Collegare la tensione di alimentazione a 19,2-28,8 V CC ai morsetti di alimentazione designati. Rispettare la polarità corretta. Assicurarsi che l'alimentazione sia stabile e rientri nell'intervallo specificato.
4. Scheda di memoria SIMATIC: Inserire la scheda di memoria SIMATIC richiesta nell'apposito slot sulla CPU. Assicurarsi che sia inserita correttamente.
5. Connessione PROFINET: Collegare i cavi PROFINET allo switch integrato a 2 porte. Utilizzare cavi Ethernet industriali appropriati (ad es. doppino intrecciato schermato) per garantire comunicazioni affidabili.
6. Messa a terra: Assicurare una corretta messa a terra della CPU e dell'intero quadro elettrico per ridurre al minimo le interferenze elettromagnetiche e aumentare la sicurezza.
7. Instradamento dei cavi: Instradare separatamente i cavi di alimentazione, di segnale e di comunicazione per prevenire interferenze. Fissare i cavi per evitare tensioni e scollegamenti accidentali.
8. Configurazione: Dopo l'installazione fisica, configurare la CPU e i relativi parametri di rete utilizzando il software di engineering Siemens appropriato (ad es. TIA Portal).
9. Condizioni ambientali: Assicurarsi che l'ambiente operativo soddisfi i requisiti specificati di temperatura, umidità e vibrazioni per la serie SIMATIC S7-1500.
