Descrizione

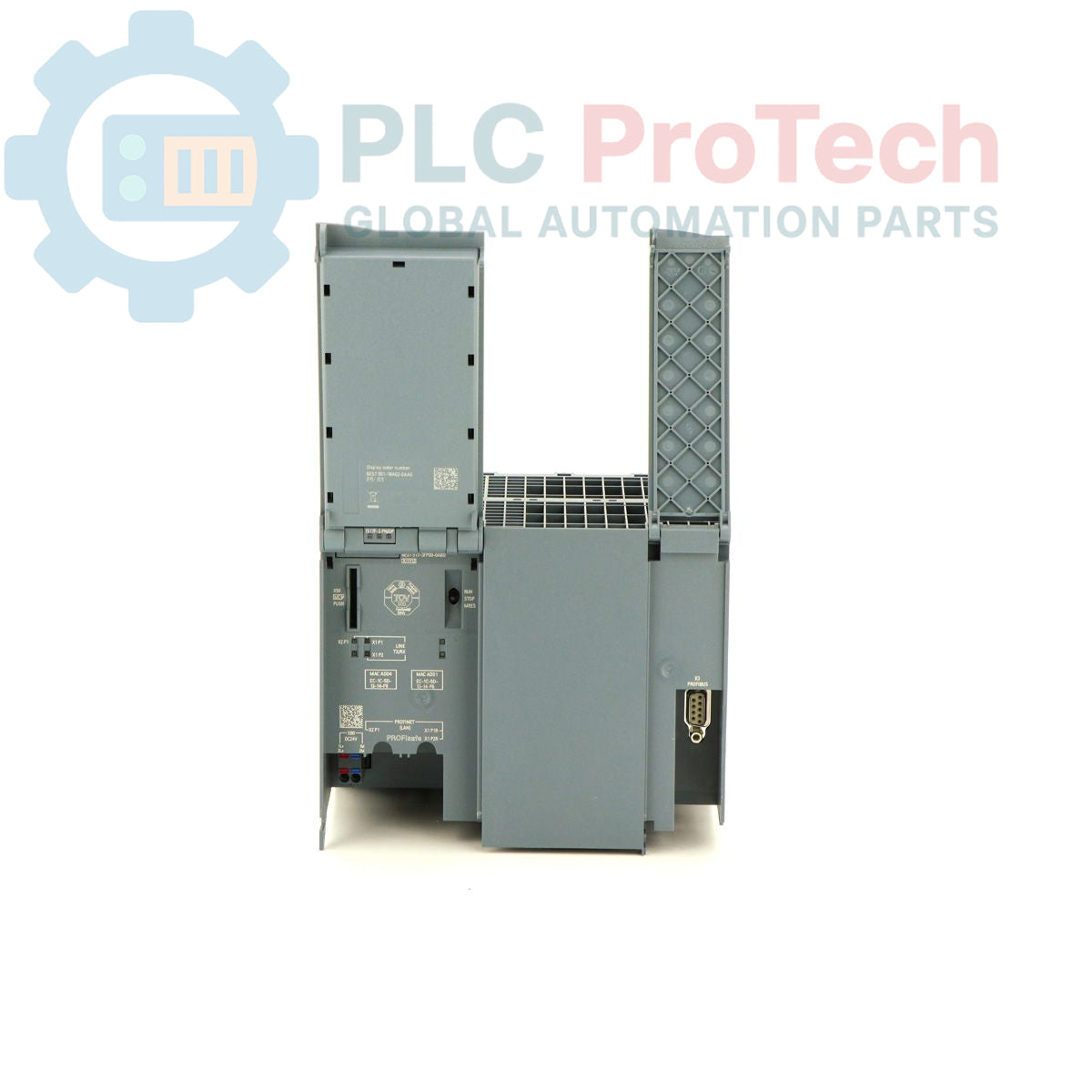

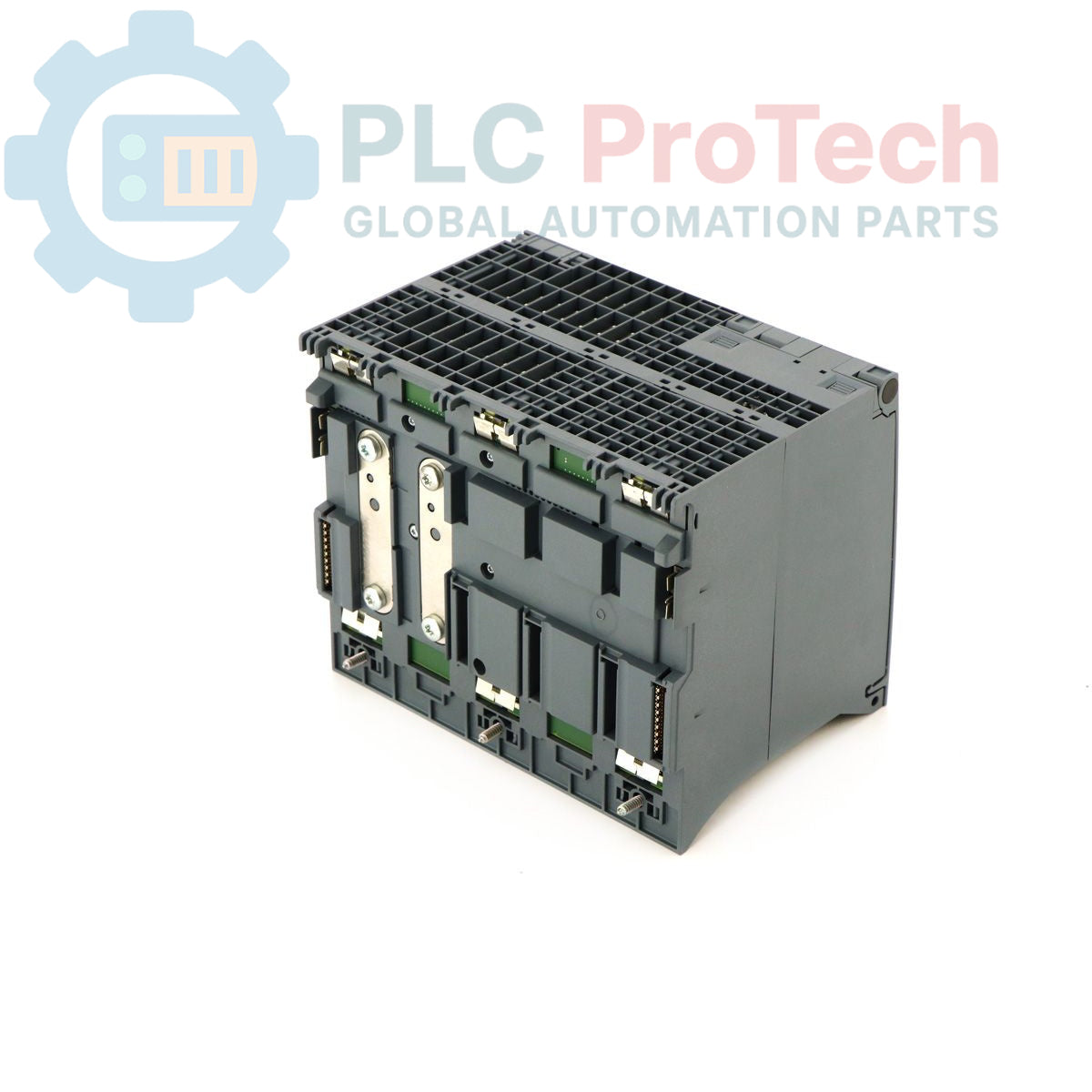

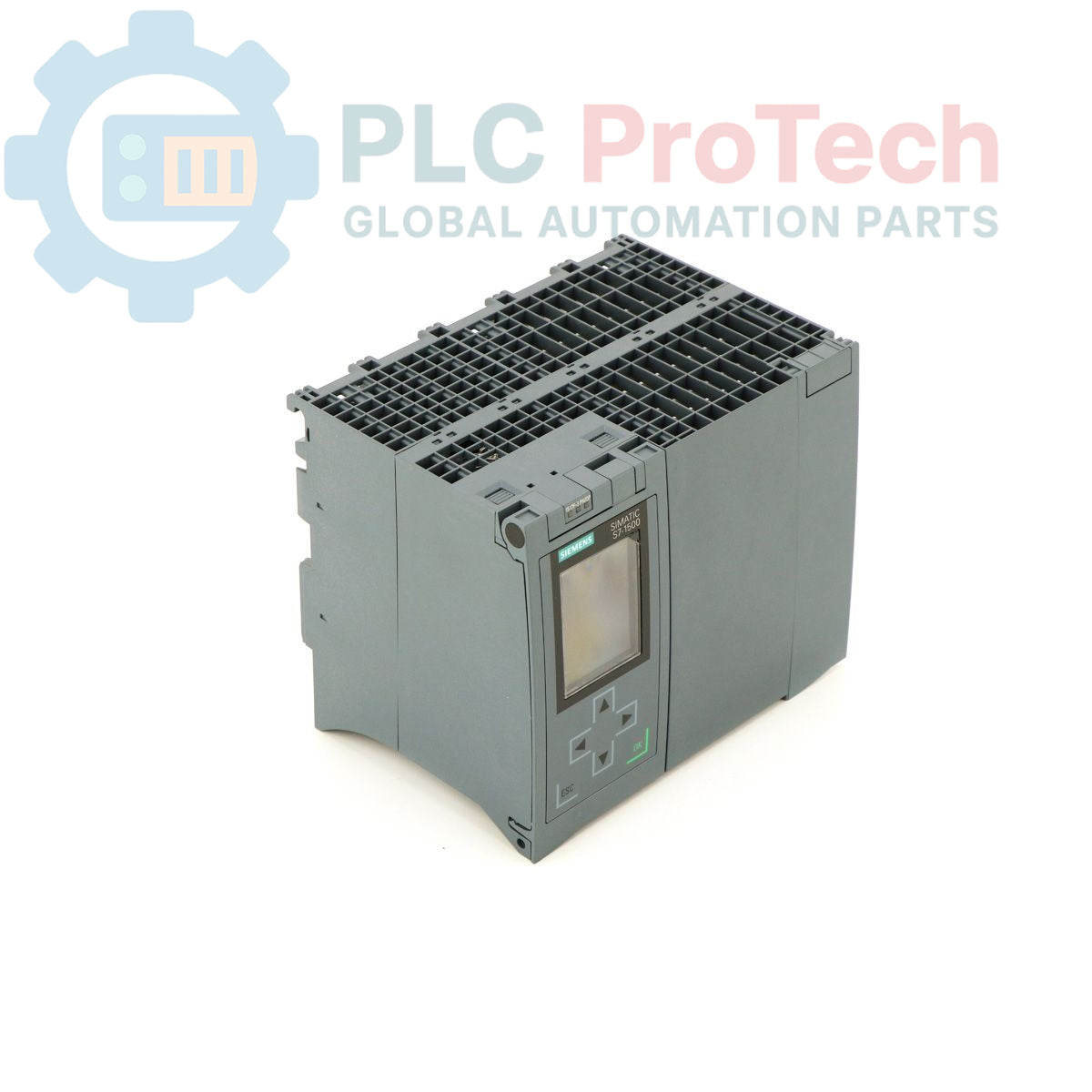

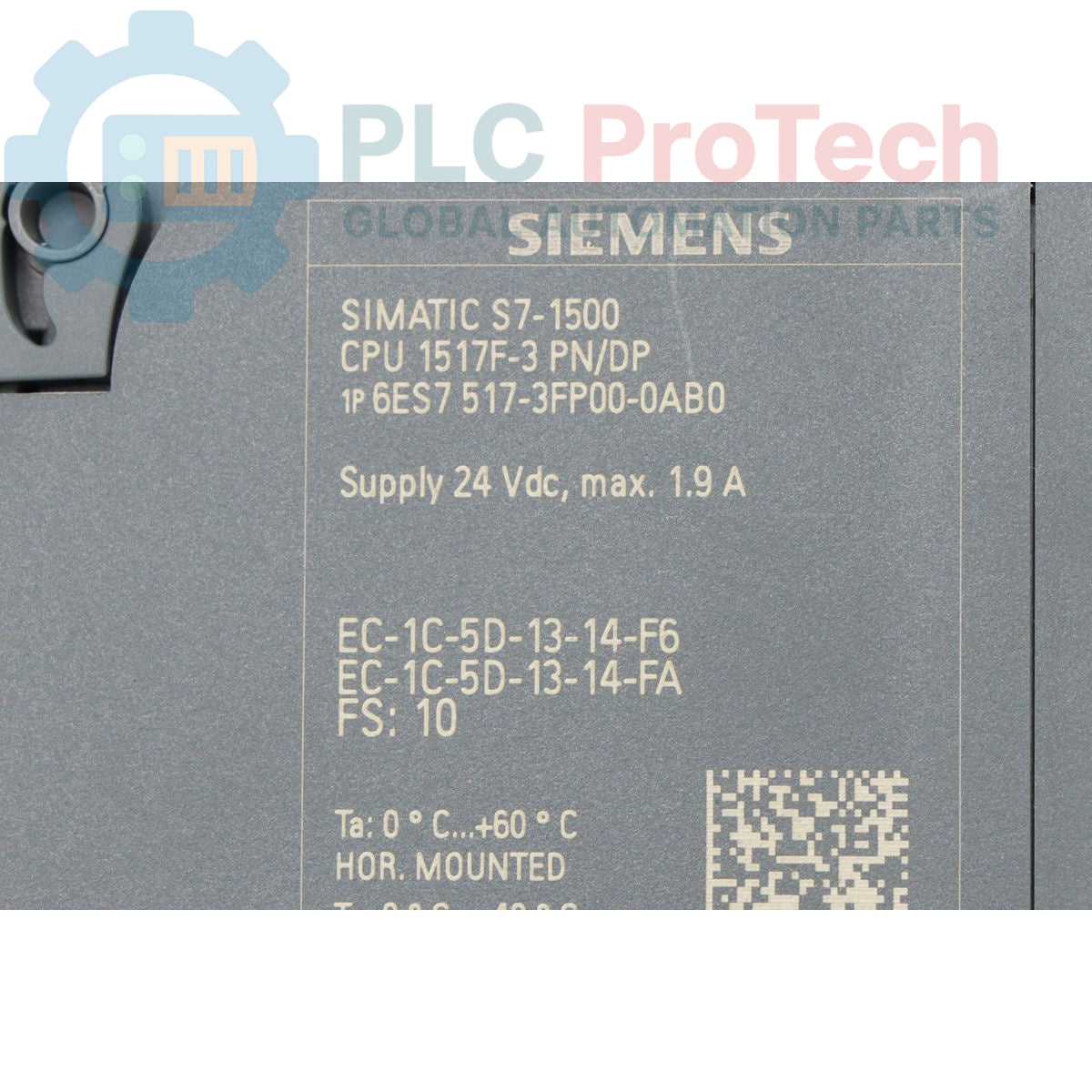

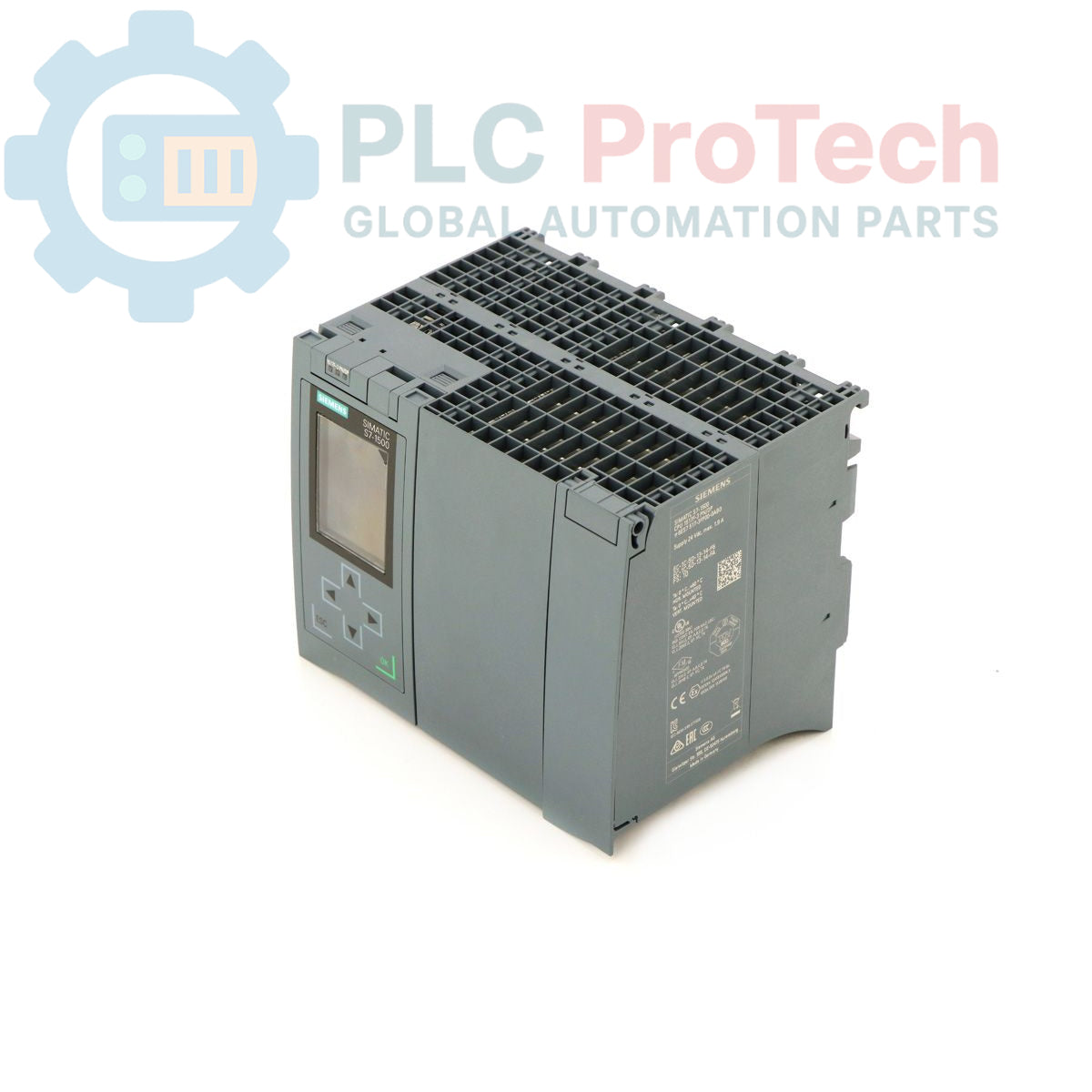

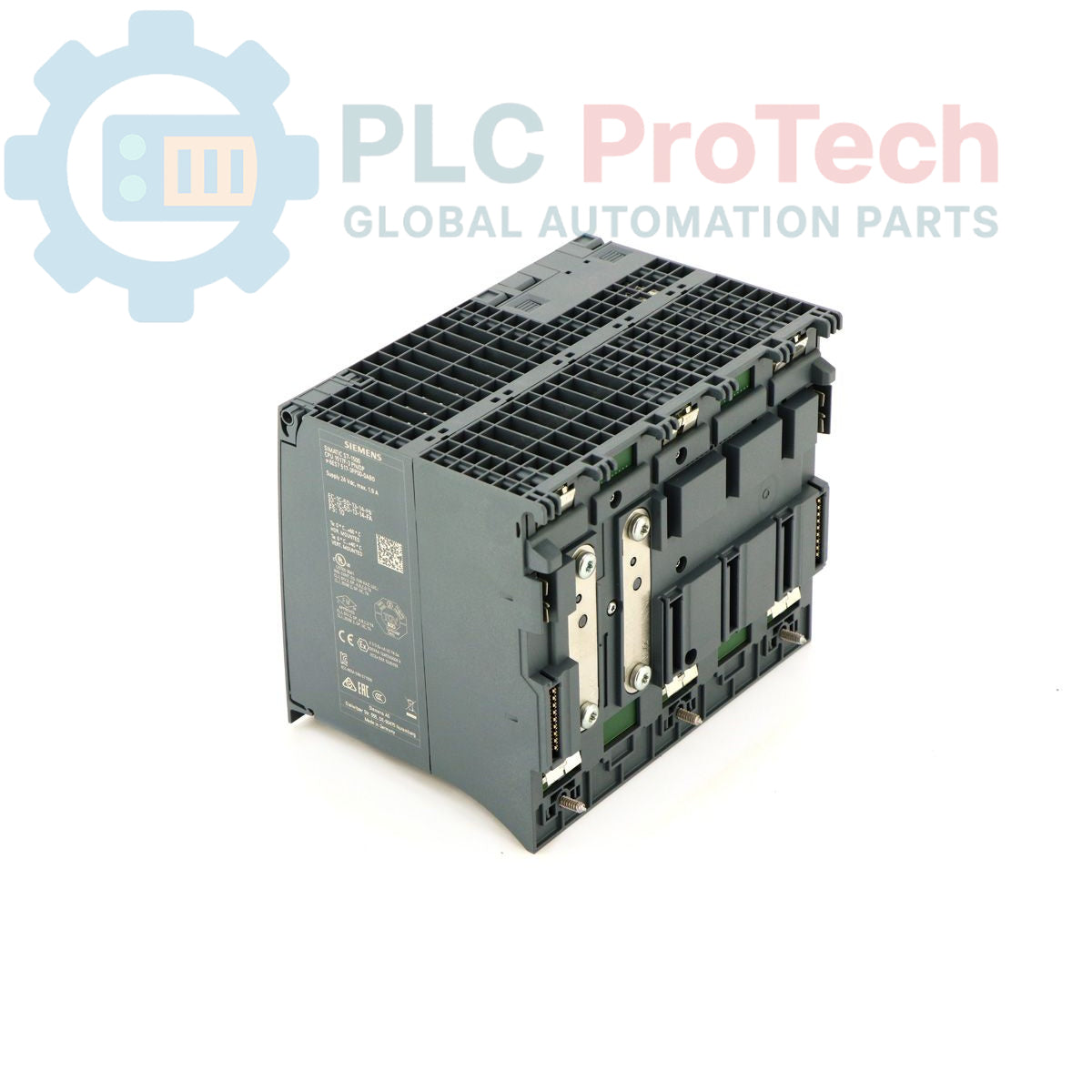

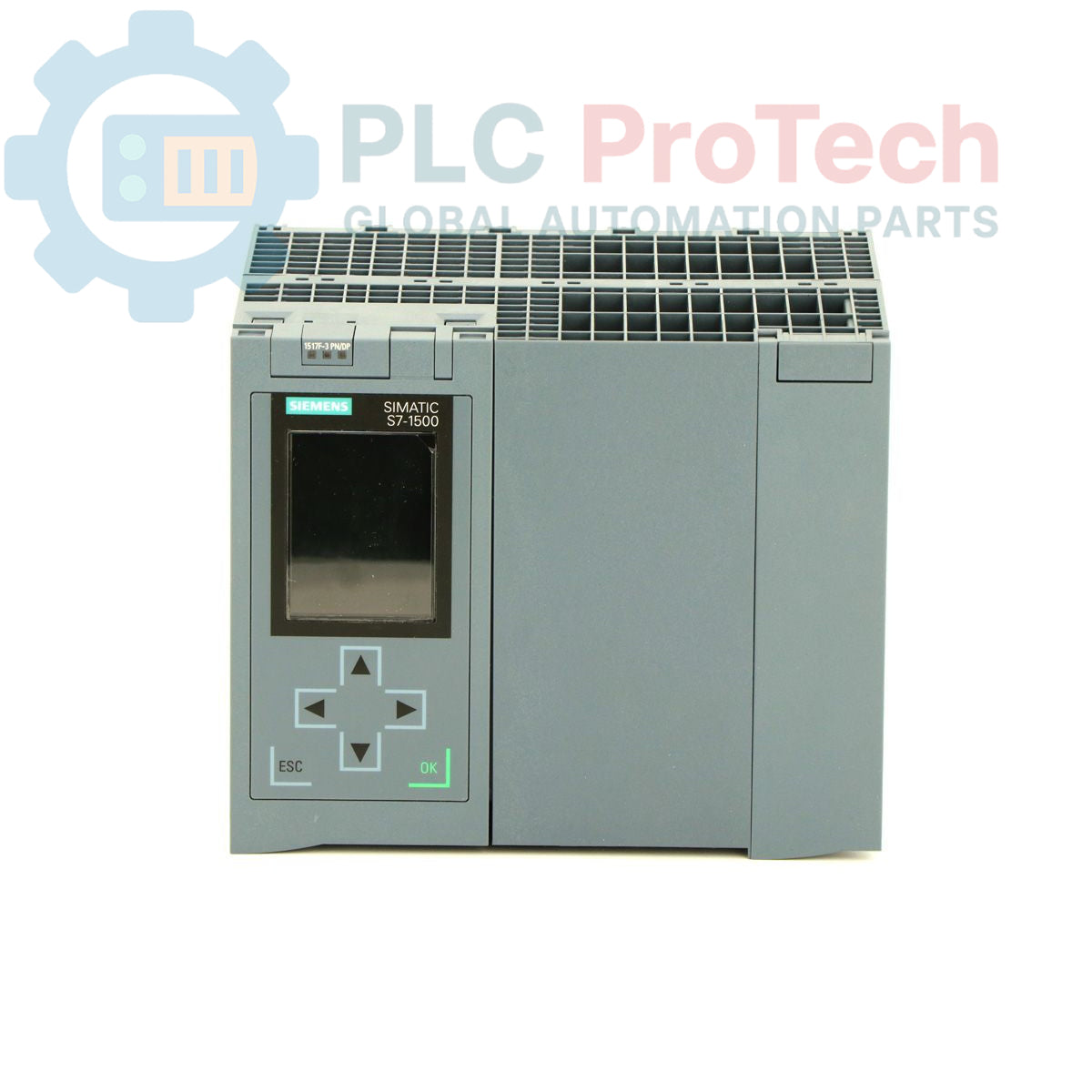

Questo Siemens 6ES7517-3FP00-0AB0 è un'unità centrale di elaborazione fail-safe della serie SIMATIC S7-1500F, modello CPU 1517F-3 PN/DP, progettata per applicazioni di automazione esigenti e con sicurezza integrata. Il modulo offre una notevole capacità di memoria, con 3 MB per i programmi e 8 MB per i dati, consentendo di gestire in modo efficiente logiche complesse e grandi quantità di dati. Offre una connettività versatile tramite tre interfacce integrate: un'interfaccia primaria PROFINET IRT con switch a 2 porte, un'interfaccia secondaria PROFINET RT e un'interfaccia PROFIBUS. Grazie all'elevata velocità di elaborazione, con prestazioni bit di 2 ns, questa CPU offre la precisione necessaria per macchinari ad alte prestazioni e il controllo dei processi. Per il funzionamento di questa unità è necessaria una Siemens SIMATIC Memory Card.

Caratteristiche

• CPU fail-safe (F-CPU) per applicazioni di sicurezza
• 3 MB di memoria di lavoro integrata per l'esecuzione dei programmi
• 8 MB di memoria di lavoro integrata per l'archiviazione dei dati
• Interfaccia 1: PROFINET IRT con switch integrato a 2 porte
• Interfaccia 2: PROFINET RT per comunicazioni standard in tempo reale
• Interfaccia 3: PROFIBUS per l'integrazione con sistemi legacy e bus di campo
• Prestazioni di elaborazione bit ad alta velocità di 2 ns
• Richiede una SIMATIC Memory Card per il funzionamento e l'archiviazione dei dati

Applicazioni

• Automazione e controllo di processi complessi
• Linee di produzione e confezionamento ad alta velocità
• Sistemi di sicurezza delle macchine e sicurezza funzionale (SIL)
• Produzione e assemblaggio automobilistico
• Sistemi di movimentazione dei materiali e logistica

Specifiche tecniche

Linee guida per l'installazione

1. 1 Montare saldamente il modulo CPU sulla guida DIN S7-1500, assicurandosi che scatti saldamente in posizione e sia adiacente all'alimentatore o al modulo precedente.
2. 2 Collegare un conduttore di protezione PE a bassa impedenza al terminale di messa a terra designato sul modulo o sulla guida di montaggio, per garantire una corretta messa a terra del sistema.
3. 3 Collegare l'alimentazione a 24 V CC ai terminali corretti del modulo di alimentazione S7-1500, rispettando la polarità corretta. Non alimentare il sistema in questa fase.
4. 4 Collegare i cavi di rete PROFINET e PROFIBUS alle porte RJ45 e D-sub a 9 pin corrispondenti. Assicurarsi che la schermatura dei cavi sia terminata correttamente secondo gli standard di rete.
5. 5 Inserire la scheda di memoria SIMATIC Siemens richiesta nell'apposito slot della CPU. La CPU non funzionerà senza una scheda di memoria valida.
6. 6 Dopo aver verificato che tutti i collegamenti siano sicuri e corretti, chiudere il quadro di comando, rimuovere i dispositivi LOTO e alimentare il sistema per la messa in servizio.
