Siemens 6ES7647-6AC10-0AX0 SIMATIC Box PC 627 PC Box

Descrizione

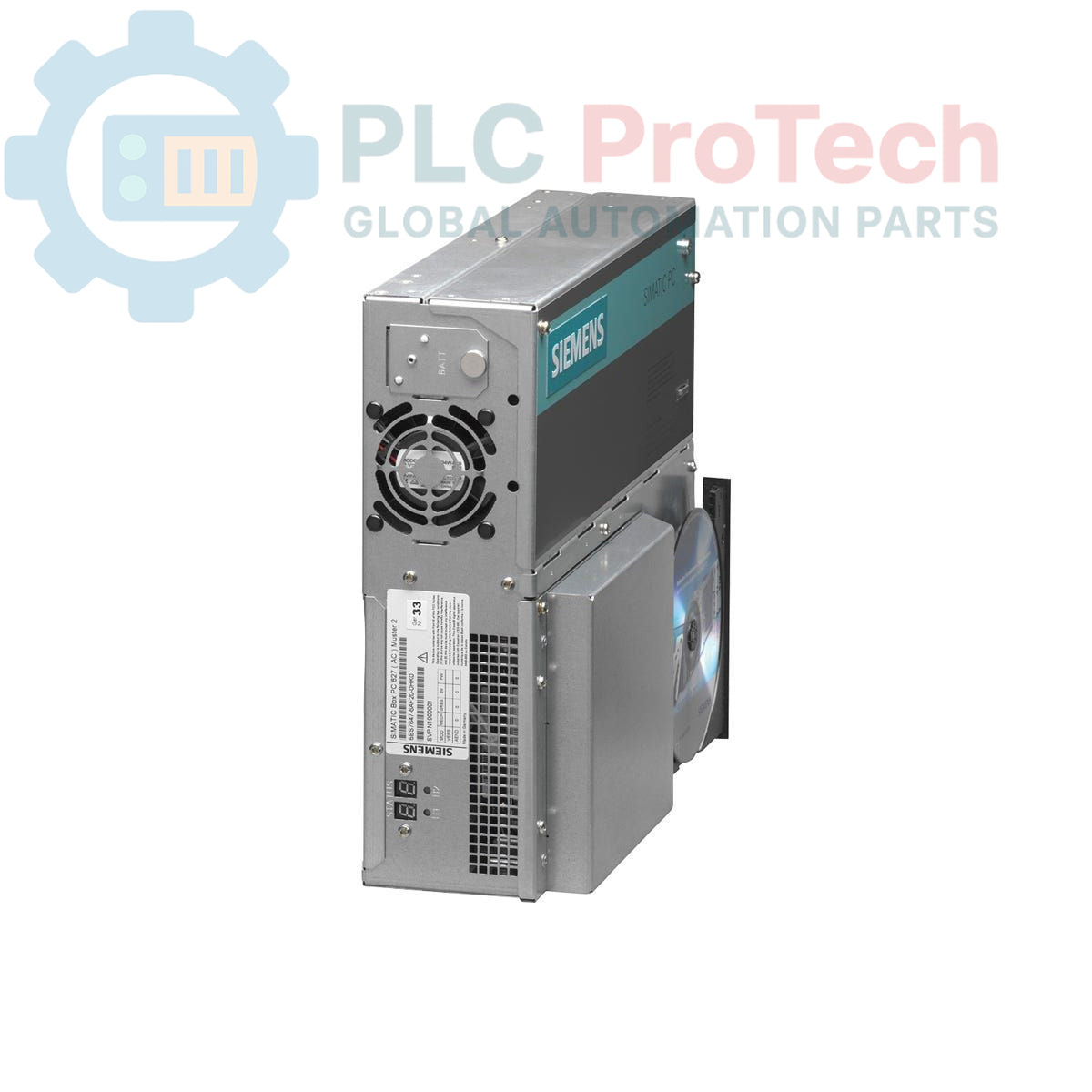

Il Siemens 6ES7647-6AC10-0AX0 è un SIMATIC Box PC 627, progettato come personal computer industriale robusto per diverse applicazioni di automazione. Questa unità dispone di grafica AGP integrata con 8-128 MB di memoria condivisa, che offre capacità di output visivo. Per la connettività di rete, include due porte Ethernet RJ45 10/100 Mbit/s, oltre a quattro porte USB V2.0 ad alta corrente e una porta seriale (COM1) per l'integrazione delle periferiche. Un controller RAID integrato migliora l'integrità dei dati e la flessibilità di archiviazione. Il PC 627 include inoltre uno slot per un'unità Compact Flash, un timer watchdog e il monitoraggio della temperatura e della ventola per garantire un funzionamento affidabile negli ambienti industriali. È dotato di una CPU Pentium M 730 da 1,6 GHz, 256 MB di RAM SODIMM DDR2 533 e un HDD SATA da 80 GB (senza sistema operativo). L'alimentazione è fornita tramite un'unità di alimentazione industriale CA da 110/230 V compatibile con NAMUR e il dispositivo include una scheda d'interfaccia PCI che fornisce le porte aggiuntive COM2 e LPT1.

Caratteristiche

• Grafica AGP integrata con 8-128 MB di memoria condivisa
• 2x porte Ethernet RJ45 10/100 Mbit/s
• 4x porte USB V2.0 (alta corrente)
• 1x porta seriale (COM1)
• Controller RAID integrato
• 1x slot per unità Compact Flash
• Monitoraggio del watchdog, della temperatura e della ventola
• 2x slot di espansione PCI liberi
• CPU Pentium M 730 da 1,6 GHz, FSB a 533 MHz, 2 MB SLC
• RAM SODIMM DDR2 533 da 256 MB
• Unità di alimentazione industriale CA 110/230 V con NAMUR
• Scheda d'interfaccia PCI con porte COM2 e LPT1
• Unità disco rigido SATA da 80 GB (senza sistema operativo)

Applicazioni

Il Siemens SIMATIC Box PC 627 è adatto a un'ampia gamma di applicazioni di automazione industriale, tra cui:

• Sistemi di interfaccia uomo-macchina (HMI)
• Acquisizione ed elaborazione dei dati
• Controllo e visualizzazione delle macchine
• Gateway per la comunicazione industriale
• Supporto per sistemi di controllo distribuito (DCS)
• Integrazione con i sistemi di gestione della produzione (MES)

Specifiche tecniche

Collegamenti / Interfacce

• Ethernet: 2x RJ45 (10/100 Mbit/s)
• USB: 4x USB V2.0 (alta corrente)
• Seriale: 1x COM1 (integrata), 1x COM2 (tramite scheda PCI)
• Parallela: 1x LPT1 (tramite scheda PCI)
• Archiviazione: HDD SATA, slot Compact Flash

Linee guida per l'installazione

1. Disalimentazione del sistema: prima dell'installazione, assicurarsi che tutta l'alimentazione del sistema e delle apparecchiature collegate sia scollegata e bloccata secondo le procedure di sicurezza.
2. Montaggio: installare saldamente il Box PC in un armadio industriale o rack idoneo, assicurando una ventilazione adeguata e spazio sufficiente per l'instradamento dei cavi e la manutenzione.
3. Collegamento dell'alimentazione: collegare l'alimentatore industriale CA 110/230 V a una fonte di alimentazione stabile e protetta. Verificare la tensione e la messa a terra corrette.
4. Messa a terra: assicurare una corretta messa a terra dell'unità alla barra di terra dell'armadio, per ridurre al minimo il rumore elettrico e aumentare la sicurezza.
5. Collegamenti delle periferiche: collegare i cavi Ethernet alle porte RJ45, i dispositivi USB alle porte USB e i dispositivi seriali/paralleli alle rispettive porte COM/LPT, come richiesto dall'applicazione.
6. Gestione dei cavi: instradare tutti i cavi in modo ordinato, separando i cavi di alimentazione da quelli di segnale per evitare interferenze. Utilizzare sistemi antistrappo dove necessario.
7. Raffreddamento: verificare che le ventole di raffreddamento non siano ostruite e funzionino correttamente, per mantenere una temperatura operativa ottimale.
8. Accensione iniziale: dopo aver verificato che tutti i collegamenti siano saldi, riattivare l'alimentazione del sistema e controllare il corretto avvio e lo stato degli indicatori.
