Descrizione

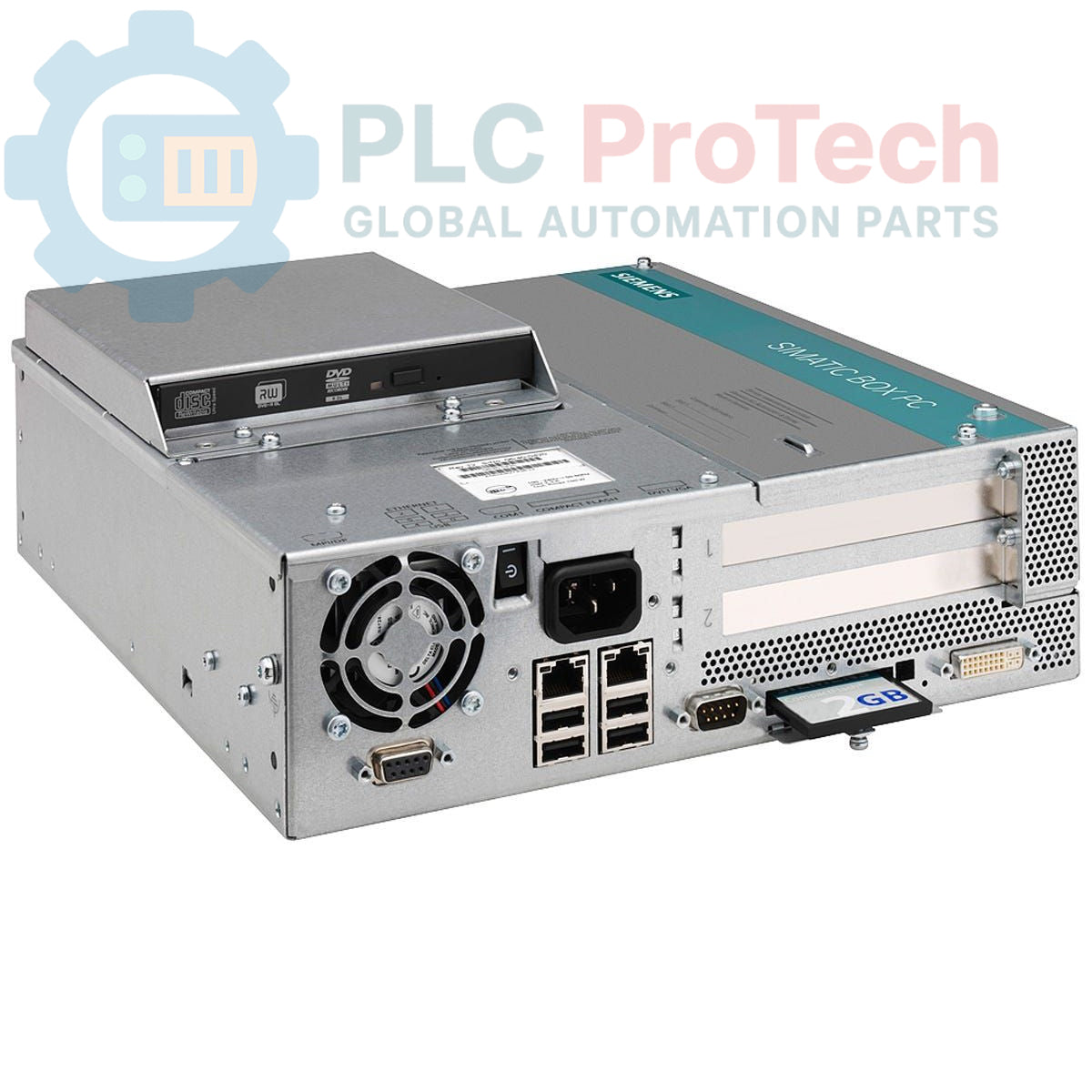

Questo è un Siemens 6ES7647-6CH66-0GA1, un PC Box della serie SIMATIC IPC627C progettato per offrire prestazioni elevate in ambienti industriali difficili. Questa unità è dotata di un processore Intel Core i7-610E, 4 GB di memoria DDR3 ECC e una configurazione di archiviazione ridondante con due unità SATA da 320 GB in un array RAID1. Offre numerose opzioni di connettività, tra cui doppia Ethernet Gigabit, USB 2.0 e un'interfaccia PROFIBUS/MPI. Il sistema funziona con un'alimentazione industriale a 24 V CC e include il monitoraggio integrato della temperatura e dello stato della ventola per garantire un'elevata disponibilità.

Caratteristiche

• Alimentato da un processore dual-core Intel Core i7-610E con Hyper-Threading.
• Grafica HD integrata per le attività di visualizzazione.
• Controller RAID integrato per la ridondanza dei dati.
• Dotato di uno slot per unità CompactFlash accessibile dal pannello frontale.
• Timer watchdog integrato e monitoraggio hardware della temperatura e della velocità della ventola.
• Preinstallato con Windows XP Professional SP3 (interfaccia utente multilingue).
• Include il software SIMATIC IPC DiagMonitor V4.5 per la diagnostica del sistema.
• Porta di comunicazione PROFIBUS/MPI compatibile con CP 5611-A2.

Applicazioni

• Controllo e automazione delle macchine
• Visualizzazione dei processi (HMI/SCADA)
• Acquisizione e registrazione dei dati
• Gateway industriali e server di comunicazione
• Sistemi di garanzia e ispezione della qualità

Specifiche tecniche

Linee guida per l’installazione

1. 1 Fissare saldamente il Box PC all’interno di un quadro industriale idoneo, che offra protezione dagli agenti ambientali e garantisca una ventilazione adeguata. Mantenere lo spazio libero specificato intorno all’unità per consentire il flusso d’aria.
2. 2 Collegare lo chassis a una messa a terra di protezione (PE) verificata utilizzando il terminale di terra designato. Un collegamento di terra a bassa impedenza è fondamentale per la sicurezza e l’immunità ai disturbi.
3. 3 Collegare i cavi dell’alimentazione a 24 V CC ai morsetti corretti. Verificare tensione e polarità prima del collegamento. Utilizzare conduttori di sezione adeguata e assicurarsi che i collegamenti siano saldi.
4. 4 Collegare tutti i cavi necessari per le periferiche, la rete (Ethernet, PROFIBUS/MPI) e gli I/O. Assicurarsi che la schermatura e il cablaggio dei cavi siano adeguati per ridurre al minimo le interferenze elettromagnetiche.
5. 5 Dopo aver verificato che tutti i collegamenti siano corretti e sicuri, rimuovere il dispositivo di blocco/etichettatura e alimentare l’unità. Procedere con la messa in servizio del sistema e la configurazione del software.
