Descrizione

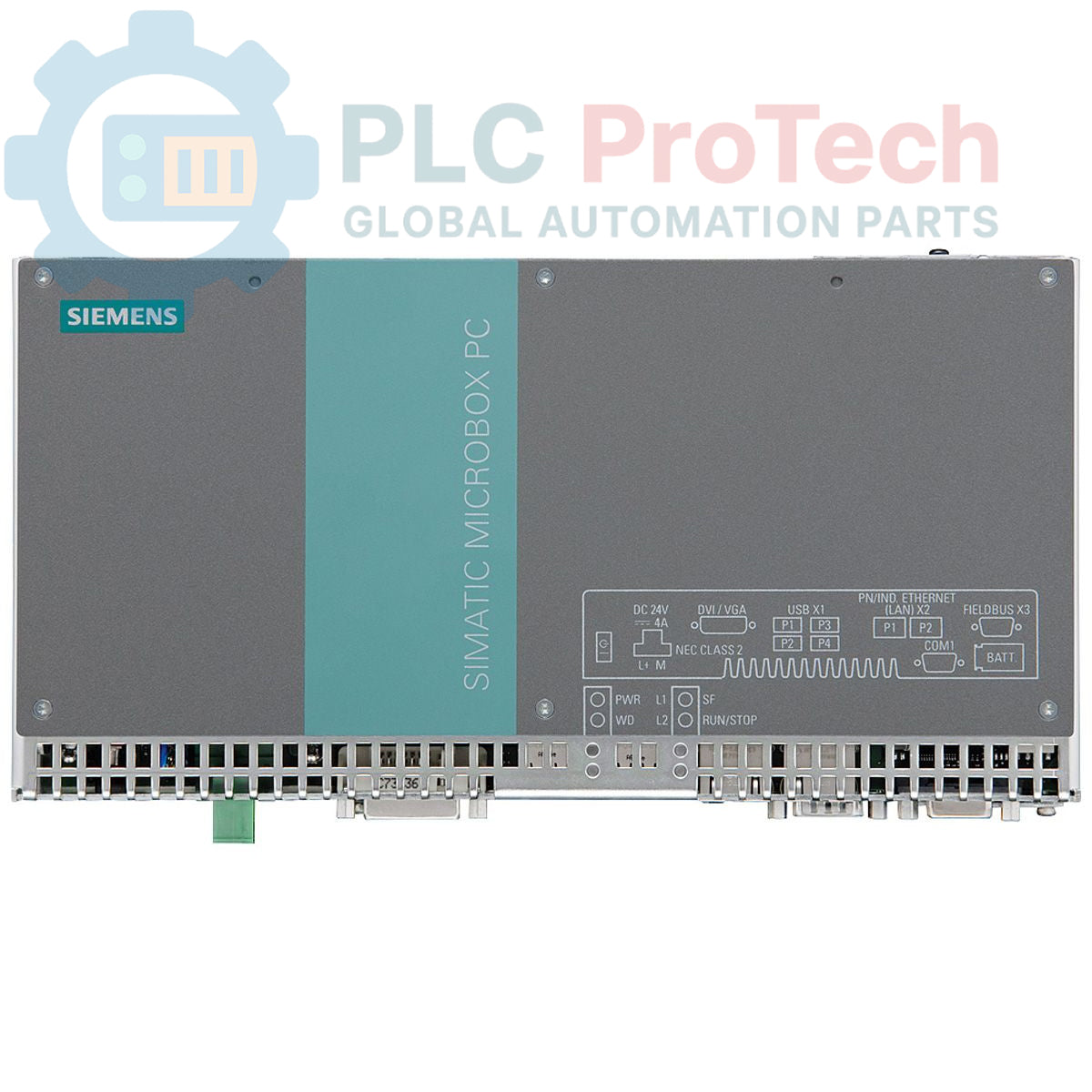

Il Siemens 6ES7647-7BA10-3MX0 è un computer industriale compatto e senza ventola della serie SIMATIC IPC427C. Questo Microbox PC è progettato per attività di controllo, visualizzazione e acquisizione dati in ambienti industriali impegnativi. È dotato di un processore Celeron M da 1,2 GHz, 512 MB di RAM DDR3 e due unità di archiviazione CompactFlash. Questa configurazione specifica viene fornita senza sistema operativo preinstallato, offrendo flessibilità per distribuzioni software personalizzate.

Caratteristiche

• Processore: Celeron M con frequenza di 1,2 GHz e Front Side Bus (FSB) a 800 MHz.
• Memoria: modulo SODIMM DDR3 1066 da 512 MB.
• Archiviazione principale: scheda CompactFlash da 4 GB accessibile all'utente e sostituibile.
• Archiviazione interna: scheda CompactFlash interna da 256 MB non accessibile.
• Espansione: modello base senza ulteriori espansioni hardware.
• Sistema operativo: fornito senza sistema operativo per l'integrazione in sistemi personalizzati.
• Stato del ciclo di vita del prodotto: designato come prodotto in fase di dismissione.

Applicazioni

• Sistemi di interfaccia uomo-macchina (HMI)
• Registrazione dei dati e applicazioni gateway
• Attività di controllo e automazione a livello macchina
• Sistemi di controllo integrati nella produzione
• Visualizzazione e monitoraggio dei processi

Specifiche tecniche

Linee guida per l’installazione

1. 1 Montaggio: Fissare saldamente l’IPC427C su una superficie stabile e priva di vibrazioni all’interno di un quadro o involucro di controllo. Assicurare uno spazio sufficiente attorno all’unità per la ventilazione e l’accesso ai cavi.
2. 2 Messa a terra: Collegare il morsetto di terra dello chassis alla barra collettrice principale di terra di protezione (PE) del quadro di controllo utilizzando un conduttore a bassa impedenza. Un collegamento di terra corretto è essenziale per la sicurezza e l’immunità ai disturbi.
3. 3 Collegamento dell’alimentazione: Collegare un’alimentazione CC stabile e filtrata ai morsetti di ingresso dell’alimentazione designati. Verificare che la tensione rientri nell’intervallo specificato per il dispositivo prima di alimentarlo.
4. 4 Cablaggio I/O e di rete: Instradare tutti i cavi di comunicazione e I/O separatamente dalle linee di alimentazione ad alta tensione per prevenire interferenze elettromagnetiche. Utilizzare cavi schermati per tutti i collegamenti di rete e assicurarsi che le schermature siano terminate correttamente.
5. 5 Accensione iniziale: Dopo aver verificato tutti i collegamenti, rimuovere il LOTO e alimentare l’unità. Il dispositivo avvierà la procedura di avvio. Collegare un monitor e una tastiera per l’installazione e la configurazione iniziali del software.
