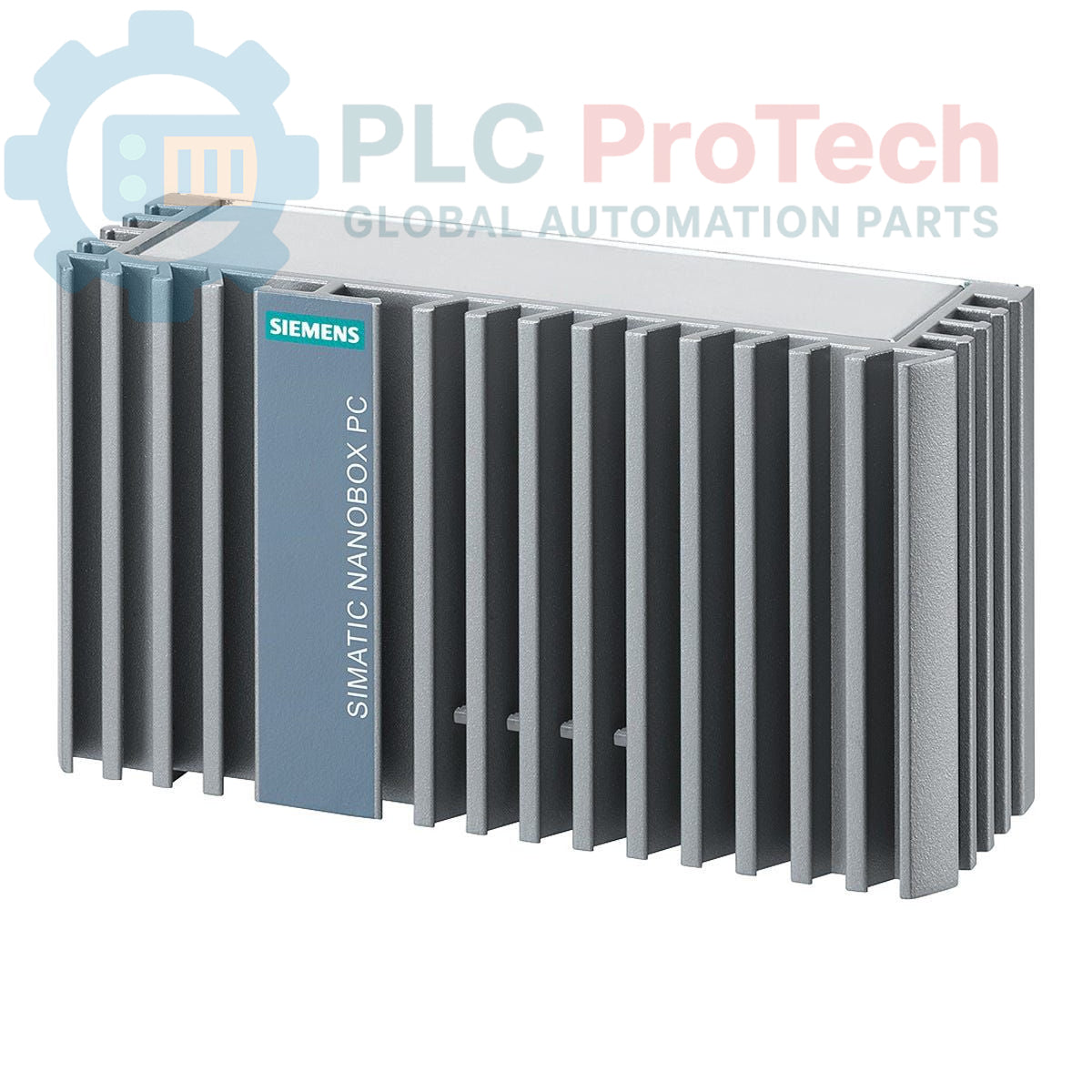

Siemens 6ES7647-8BA11-8CA1 SIMATIC IPC227E PC Nanobox

Descrizione

Il Siemens 6ES7647-8BA11-8CA1 è un Nanobox PC SIMATIC IPC227E progettato per applicazioni industriali. Questo PC industriale compatto è dotato di un processore Celeron N2807 (2C/2T), 2 GB di RAM e 8 GB di memoria CFast. Viene fornito con Windows Embedded Standard 7E SP1 preinstallato (inglese, 32 bit), ma senza software SIMATIC. Le opzioni di connettività includono una DisplayPort, due porte Ethernet RJ45 10/100/1000 Mbit/s, una porta USB 3.0 e tre porte USB 2.0. L'unità è alimentata da un'alimentazione industriale a 24 V CC e supporta il montaggio su guida DIN, risultando adatta all'integrazione in quadri di comando e ambienti industriali.

Caratteristiche

• Nanobox PC SIMATIC IPC227E compatto
• Processore Celeron N2807 (2C/2T)
• RAM da 2 GB
• Memoria CFast da 8 GB
• Windows Embedded Standard 7E SP1 preinstallato (inglese, 32 bit)
• 1 DisplayPort per l'uscita video
• 2 porte Ethernet RJ45 10/100/1000 Mbit/s
• 1 porta USB 3.0 e 3 porte USB 2.0
• Slot CFast per ulteriore spazio di archiviazione
• Alimentazione industriale a 24 V CC
• Progettato per il montaggio su guida DIN
• Fornito senza software SIMATIC

Applicazioni

Il Nanobox PC Siemens 6ES7647-8BA11-8CA1 è adatto a diverse attività di automazione industriale, tra cui:

• Acquisizione ed elaborazione dei dati negli ambienti di produzione
• Controllo e visualizzazione delle macchine (applicazioni HMI)
• Funzioni gateway per reti di comunicazione industriali
• Edge computing nei sistemi di controllo distribuiti
• Applicazioni server compatte in ambienti industriali difficili

Specifiche tecniche

Connessioni / interfacce

Linee guida per l’installazione

1. Disattivazione dell’alimentazione del sistema: Prima di iniziare l’installazione, assicurarsi che tutta l’alimentazione del sistema e delle apparecchiature associate sia scollegata e bloccata secondo le procedure di sicurezza.
2. Montaggio: Il Nanobox PC è progettato per il montaggio su guida DIN. Fissare saldamente l’unità a una guida DIN standard all’interno di un quadro di controllo o di un involucro idoneo. Assicurare uno spazio sufficiente per la ventilazione e l’instradamento dei cavi.
3. Collegamento dell’alimentazione: Collegare l’alimentatore industriale da 24 V DC ai morsetti di ingresso dell’alimentazione designati. Rispettare la polarità corretta. Assicurarsi che l’alimentatore soddisfi i requisiti di tensione e corrente specificati per garantire un funzionamento stabile.
4. Messa a terra: Collegare correttamente l’unità alla terra di protezione del sistema. Ciò è fondamentale per la sicurezza elettrica e la compatibilità elettromagnetica (EMC).
5. Collegamenti Ethernet: Collegare i cavi Ethernet industriali alle porte RJ45 per la comunicazione di rete. Utilizzare cavi schermati in ambienti elettricamente rumorosi per mantenere l’integrità del segnale.
6. Collegamento dei dispositivi USB: Collegare le periferiche USB (ad es. tastiera, mouse, memoria esterna) alle porte USB 3.0 e USB 2.0 disponibili, secondo necessità.
7. Collegamento del display: Collegare un monitor alla porta Display Port utilizzando un cavo compatibile.
8. Installazione CFast: Se è necessario ulteriore spazio di archiviazione CFast, inserire la scheda CFast nell’apposito slot. Consultare la documentazione del sistema per le procedure corrette di inserimento e rimozione.
9. Instradamento dei cavi: Instradare tutti i cavi in modo ordinato e sicuro, separando i cavi di alimentazione dai cavi di segnale per ridurre al minimo le interferenze. Utilizzare fascette e canaline, ove opportuno.
10. Ventilazione: Assicurarsi che il luogo di installazione garantisca un flusso d’aria sufficiente per il raffreddamento del Nanobox PC, evitando il surriscaldamento e garantendo l’affidabilità a lungo termine.
11. Riattivazione dell’alimentazione del sistema: Dopo aver effettuato e verificato tutti i collegamenti, riattivare l’alimentazione del sistema ed eseguire i controlli funzionali.
