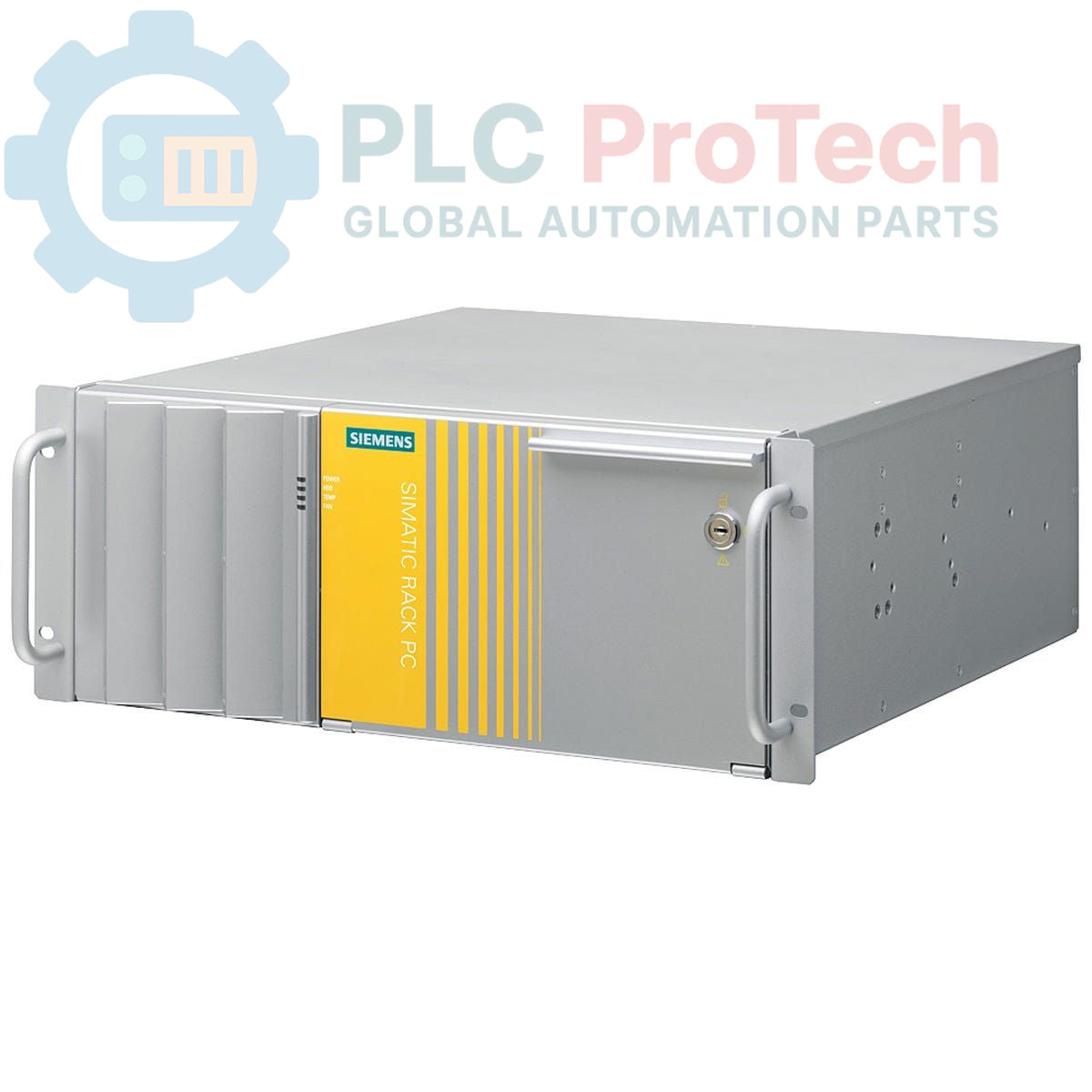

Siemens 6ES7660-0DE33-2BA0 SIMATIC Rack PC Workstation industriale

Descrizione

Il prodotto Siemens 6ES7660-0DE33-2BA0 è una workstation industriale SIMATIC PCS7, modello IPC547C, progettata per ambienti industriali gravosi. Questo PC per montaggio su rack è dotato di un processore Intel Core 2 Duo E8400 con frequenza di 3.0 GHz, FSB a 1333 MHz e cache L2 da 6 MB, con supporto alle tecnologie EM64-T e VT. È configurato con un sistema OS Server IE RAID1, composto da due dischi rigidi SATA da 250 GB in un telaio rimovibile e sostituibile a caldo. La workstation include 4.0 GB di SDRAM DDR2 (2 x 2.0 GB) montata sul pannello frontale, un'unità DVD+/RW e un FDD. Viene fornita con PCS7 V7.1 + SP3 preinstallato, insieme a Windows Server 2003 Standard con supporto MUI (inglese, tedesco, francese, italiano, spagnolo, cinese) e 5 licenze di accesso client (CAL). L'alimentazione è fornita da un'unità di alimentazione industriale da 110/230 V, completa di cavo di alimentazione per l'Europa.

Caratteristiche

• Processore Intel Core 2 Duo E8400 (3.0 GHz, FSB a 1333 MHz, cache L2 da 6 MB, EM64-T, VT)
• Server del sistema operativo IE RAID1 con 2 HDD SATA da 250 GB
• Telaio per unità rimovibile e sostituibile a caldo
• 4.0 GB DDR2 SDRAM (2 x 2.0 GB), montata frontalmente
• Unità DVD+/RW e FDD integrati
• Software PCS7 V7.1 + SP3 preinstallato
• Windows Server 2003 Standard preinstallato (MUI, 5 CAL)
• Unità di alimentazione industriale da 110/230 V

Applicazioni

• Sistemi di controllo industriale che richiedono una workstation robusta
• Ambienti di controllo dei processi SIMATIC PCS7
• Applicazioni server con sistema operativo in ambienti industriali
• Acquisizione ed elaborazione dei dati nei sistemi di automazione

Specifiche tecniche

Linee guida per l'installazione

1. Prima la sicurezza: Assicurarsi che tutta l'alimentazione del rack e delle apparecchiature associate sia disinserita prima dell'installazione o della rimozione.
2. Montaggio su rack: Fissare saldamente la workstation industriale in un rack industriale standard utilizzando l'hardware di montaggio appropriato.
3. Collegamento dell'alimentazione: Collegare l'unità di alimentazione industriale da 110/230 V a una fonte di alimentazione idonea. Verificare la tensione e la messa a terra corrette.
4. Collegamento delle periferiche: Collegare le periferiche necessarie, come monitor, tastiera e mouse.
5. Cablaggio di rete: Collegare i cavi Ethernet per l'integrazione nella rete, assicurandone un instradamento corretto e un adeguato scarico della trazione.
6. Installazione delle unità: Se si installano o sostituiscono unità hot-swap, seguire la procedura del sistema per la rimozione e l'inserimento sicuri, al fine di mantenere l'integrità dei dati.
7. Raffreddamento: Assicurarsi che intorno all'unità all'interno del rack vi sia un flusso d'aria adeguato per prevenire il surriscaldamento, soprattutto considerando la sua applicazione industriale.
8. Accensione iniziale: Dopo aver verificato tutti i collegamenti, alimentare il sistema e monitorare la sequenza di avvio.
