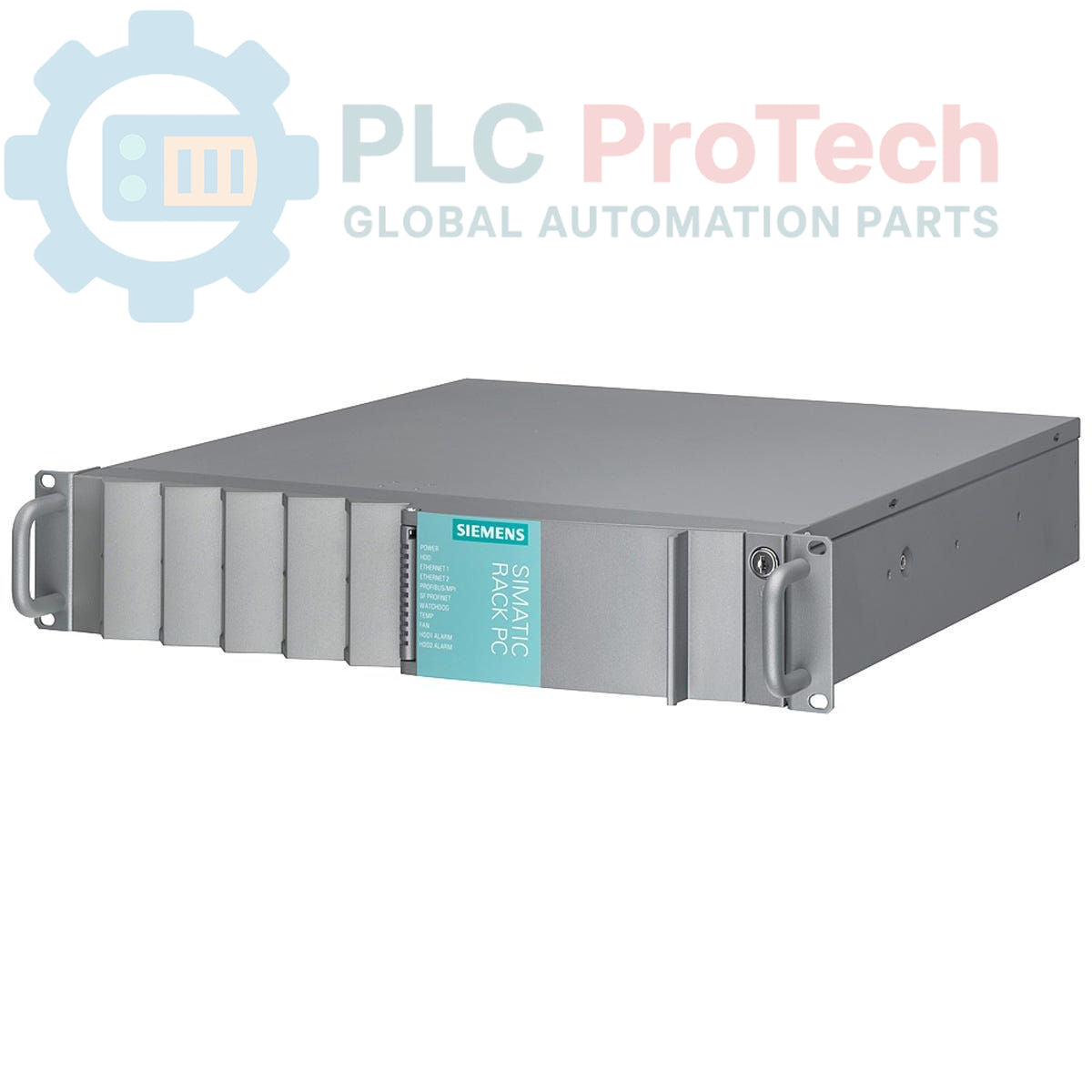

Siemens 6ES7660-1CA28-8AB0 SIMATIC PCS 7 Postazione di lavoro industriale IPC647C

Descrizione

Il Siemens 6ES7660-1CA28-8AB0 è una postazione di lavoro industriale SIMATIC PCS 7 IPC647C progettata per offrire prestazioni elevate e affidabili negli ambienti di automazione industriale. Questa postazione di lavoro è dotata di un processore INTEL Core I7-610E (2C/4T, 2,53 GHz, cache da 4 MB, TB, VT-X, VT-D, EM64-T) e svolge la funzione di OS Client all'interno di un sistema SIMATIC PCS 7. È equipaggiata con 6 GB di SDRAM DDR3 (configurati come 1 DIMM da 2 GB e 1 DIMM da 4 GB in Dual Channel) e un disco rigido SATA da 500 GB per l'archiviazione interna. L'unità è progettata per garantire la massima resistenza, sopportando vibrazioni di 0,5 G e urti di 5 G. Include una scheda multi-monitor (2 uscite) adatta alle applicazioni PCS 7 ed è alimentata da un alimentatore industriale da 110/230 V, fornito con un cavo di alimentazione europeo. La postazione di lavoro viene fornita con una licenza Windows 7 Ultimate (64 bit), inclusi i diritti di downgrade a Windows XP Professional (32 bit), e supporta diverse lingue dell'interfaccia utente (inglese, tedesco, francese, italiano, spagnolo, cinese).

Caratteristiche

• Processore INTEL Core I7-610E integrato (2C/4T, 2,53 GHz)
• 6 GB di SDRAM DDR3 (configurazione Dual Channel)
• Unità disco rigido SATA interna da 500 GB
• Licenza Windows 7 Ultimate (64 bit) preinstallata con opzione di downgrade a Windows XP Professional (32 bit)
• Scheda multi-monitor (2 uscite) per la visualizzazione
• Struttura industriale robusta con resistenza a vibrazioni di 0,5 G e urti di 5 G
• Alimentatore industriale da 110/230 V
• Progettato per applicazioni OS Client SIMATIC PCS 7

Applicazioni

Il sistema Siemens 6ES7660-1CA28-8AB0 viene generalmente impiegato per:

• Sistemi di controllo dei processi SIMATIC PCS 7 come stazione operatore o stazione di engineering.
• Applicazioni HMI industriali e SCADA che richiedono una potenza di calcolo affidabile.
• Acquisizione ed elaborazione dei dati nei settori manifatturiero e delle industrie di processo.
• Ambienti di sala controllo per il monitoraggio e la visualizzazione del sistema.

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Assicurarsi che tutta l'alimentazione dell'area di installazione e delle apparecchiature associate sia completamente disattivata e bloccata prima di iniziare l'installazione.
2. Montaggio: Installare l'IPC647C in un armadio rack industriale standard. Fissare l'unità utilizzando dispositivi di montaggio adeguati per evitarne lo spostamento e garantire una corretta dissipazione del calore.
3. Collegamento all'alimentazione: Collegare il cavo di alimentazione europeo in dotazione all'ingresso dell'alimentatore industriale da 110/230 V sulla workstation e a una presa di corrente industriale idonea. Verificare la tensione e la messa a terra corrette.
4. Connessioni dei display: Collegare i monitor alle uscite della scheda multi-monitor come richiesto dall'applicazione PCS 7.
5. Connessioni delle periferiche: Collegare le periferiche USB necessarie (tastiera, mouse, ecc.) alle porte disponibili.
6. Connessioni di rete: Collegare la workstation alla rete industriale tramite le porte Ethernet integrate per la comunicazione con il sistema SIMATIC PCS 7.
7. Gestione dei cavi: Instradare tutti i cavi in modo sicuro per evitare sollecitazioni, interferenze e scollegamenti accidentali. Assicurarsi che i cavi di segnale siano adeguatamente schermati, se richiesto dall'ambiente.
8. Avvio del sistema: Dopo aver verificato tutti i collegamenti, riattivare il sistema. Consultare la documentazione SIMATIC PCS 7 per la configurazione iniziale e la configurazione dell'OS Client.
