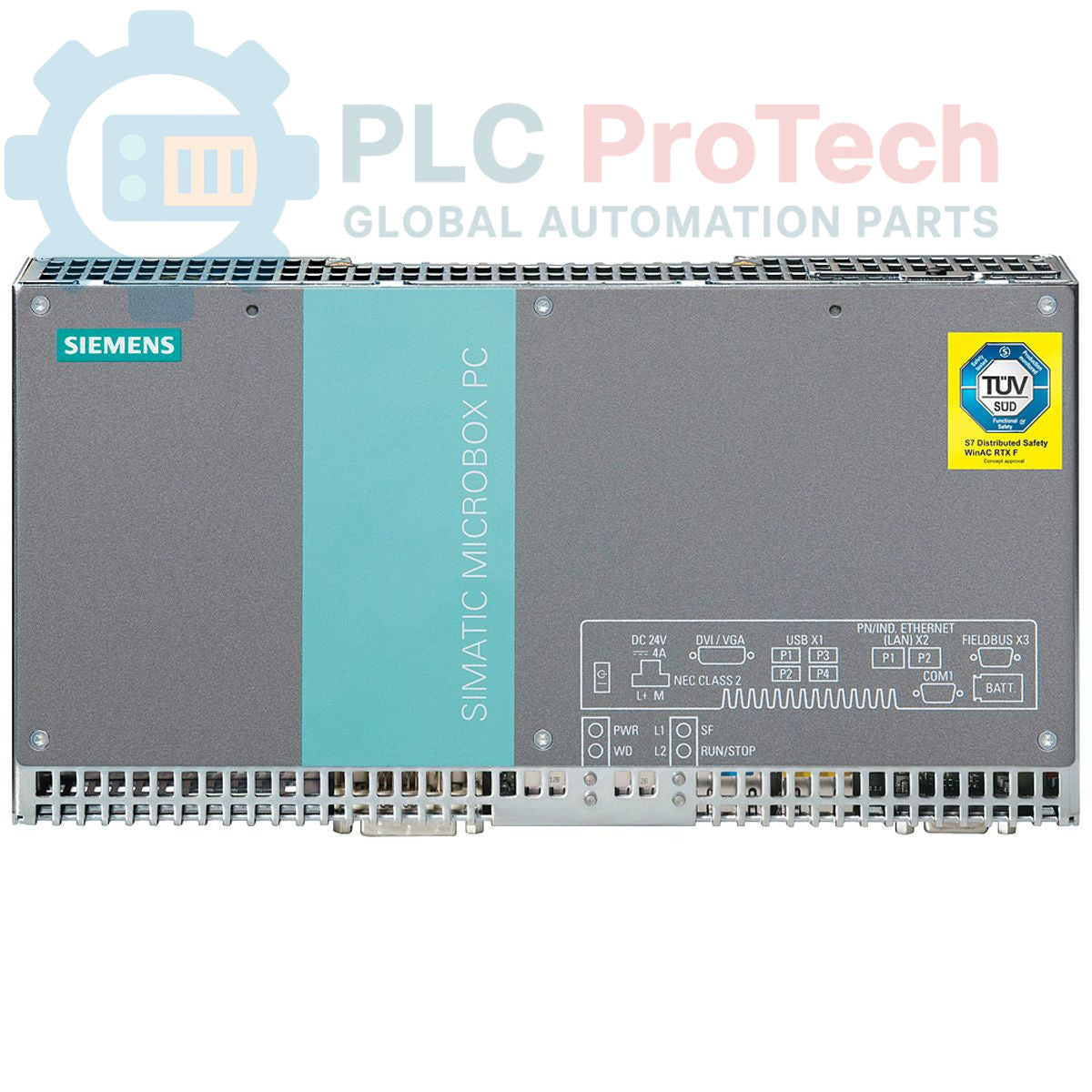

Siemens 6ES7675-1DA31-7AY0 SIMATIC IPC427C PC Microbox

Descrizione

Il Siemens 6ES7675-1DA31-7AY0 è un PC Microbox SIMATIC IPC427C, progettato per applicazioni di automazione industriale. Questo PC industriale compatto è dotato di un processore Intel Celeron M 1.2 GHz, affiancato da 2 GB SDRAM (DDR3). Offre una connettività completa con due porte Ethernet RJ45 da 10/100 Mbit/s, quattro porte USB e una porta seriale (COM1). Per l'archiviazione, l'unità include uno slot per un'unità Compact Flash e viene fornita con una scheda CF interna da 8 GByte. Il 6ES7675-1DA31-7AY0 viene fornito in bundle con WinCC RT Professional, con software preinstallato tra cui Windows Embedded Standard 7 SP1 e WinCC RT Professional V11 SP2, insieme a un WinCC License Client o 128PT.

Caratteristiche

• Processore Intel Celeron M 1.2 GHz
• 2 GB SDRAM (DDR3)
• 2 x porte Ethernet RJ45 da 10/100 Mbit/s
• 4 x porte USB
• 1 x porta seriale (COM1)
• 1 x slot per unità Compact Flash
• Scheda Compact Flash interna da 8 GByte
• Windows Embedded Standard 7 SP1 preinstallato
• WinCC RT Professional V11 SP2 preinstallato
• WinCC License Client o 128PT incluso

Applicazioni

Il PC Microbox SIMATIC IPC427C è adatto a varie applicazioni industriali che richiedono una piattaforma di calcolo robusta e compatta. Gli scenari di utilizzo tipici includono:

• Sistemi di interfaccia uomo-macchina (HMI)
• Acquisizione ed elaborazione dei dati
• Controllo e visualizzazione delle macchine
• Sistemi di controllo embedded
• Attività di automazione distribuita

Specifiche tecniche

Connessioni / Interfacce

Il 6ES7675-1DA31-7AY0 offre le seguenti interfacce esterne e interne per l'integrazione del sistema:

• Ethernet: due porte RJ45 che supportano la connettività di rete a 10/100 Mbit/s.
• USB: quattro porte USB per il collegamento di periferiche e dispositivi di archiviazione esterni.
• Seriale: una porta COM1 per la comunicazione seriale con dispositivi legacy o apparecchiature industriali specifiche.
• Memorizzazione: uno slot interno per un'unità Compact Flash, preequipaggiato con una scheda CF da 8 GByte.

Linee guida per l'installazione

1. Precauzioni di sicurezza: prima dell'installazione, assicurarsi che tutte le fonti di alimentazione dell'apparecchiatura e dell'area di installazione siano disenergizzate e correttamente bloccate, per impedire l'avviamento accidentale.
2. Montaggio: installare saldamente il PC Microbox all'interno di un involucro industriale o di un armadio di comando adeguato. Assicurarsi che vi sia spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. Alimentazione: collegare all'unità l'alimentatore CC appropriato, rispettando rigorosamente la polarità. Verificare che la tensione e la corrente nominali dell'alimentatore corrispondano ai requisiti del dispositivo.
4. Connessioni di rete: utilizzare cavi Ethernet RJ45 standard per collegare le due porte Ethernet da 10/100 Mbit/s all'infrastruttura di rete industriale.
5. Collegamenti delle periferiche: collegare le periferiche USB o i dispositivi di comunicazione seriale alle rispettive porte, come previsto dalla progettazione dell'applicazione.
6. Messa a terra: realizzare un collegamento adeguato alla terra di protezione per l'unità in conformità alle normative elettriche locali e alle raccomandazioni di Siemens, per garantire la sicurezza operativa e ridurre al minimo le interferenze elettromagnetiche.
7. Controllo ambientale: assicurarsi che l'ambiente operativo rispetti i limiti specificati di temperatura, umidità e vibrazioni per mantenere prestazioni ottimali e la massima durata del dispositivo.
