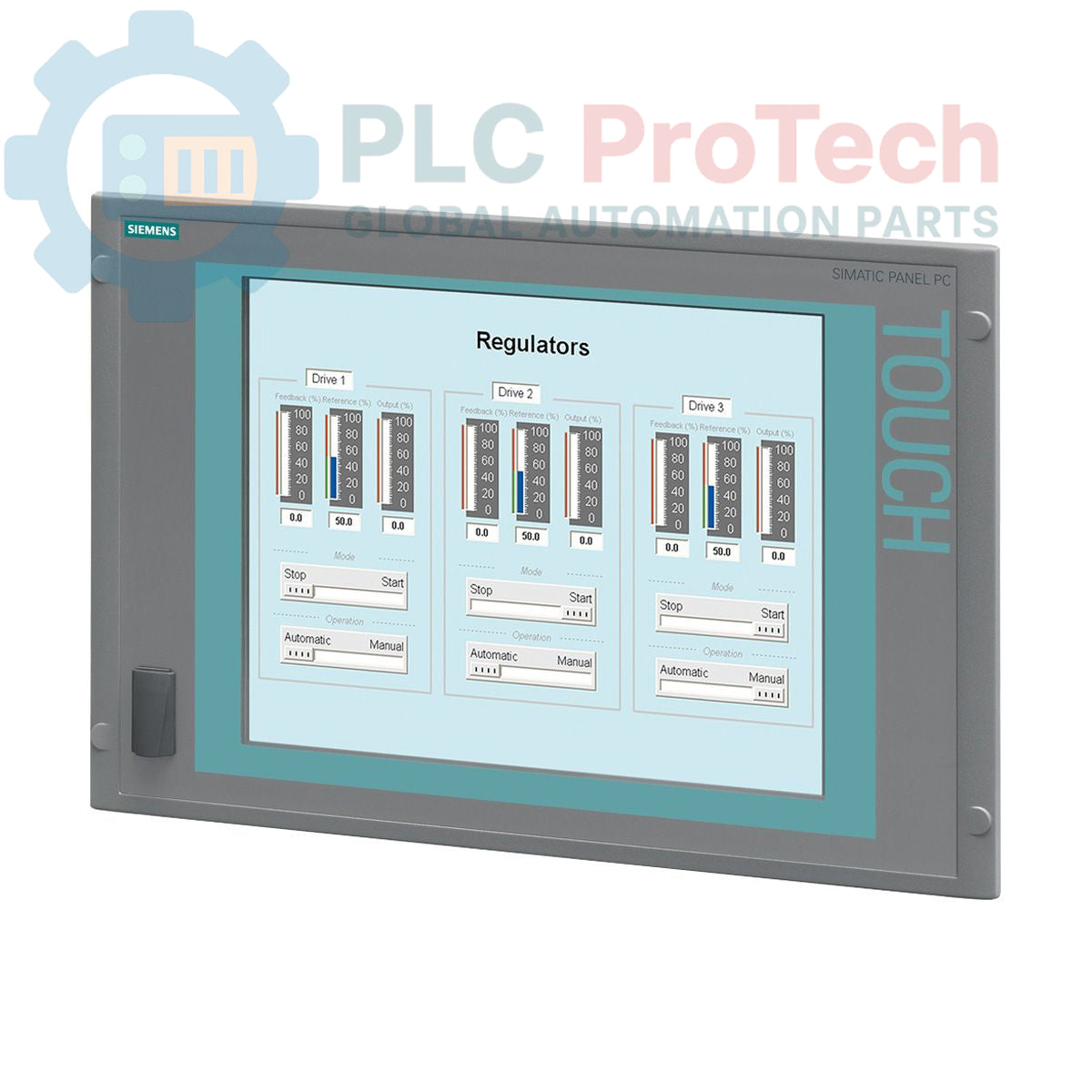

Siemens 6ES7676-3BA00-0CE0 SIMATIC Panel PC 477B

Descrizione

Il Siemens 6ES7676-3BA00-0CE0 è un SIMATIC Panel PC 477B progettato per applicazioni industriali di visualizzazione e controllo. Questa unità dispone di un display touch da 15 pollici con una risoluzione di 1024x768 pixel e di un pannello frontale standard con un'interfaccia USB. Internamente è dotata di un processore Intel Celeron M da 1.0 GHz e di 1 GB di RAM DDR2, offrendo una piattaforma robusta per le attività di automazione. Le opzioni di connettività includono PROFIBUS DP 12, due porte Ethernet da 1 Gbit/s, quattro porte USB 2.0 (500mA) e un'interfaccia RS232. L'alimentazione avviene tramite un ingresso CC da 24 V. Per l'archiviazione, il Panel PC include due slot CF, di cui una scheda Compact-Flash da 2 GB preinstallata. È dotato del software WinCC Flexible RT 2048PT preinstallato, inclusi archivi e ricette, ma viene fornito senza il sistema operativo Windows Embedded.

Caratteristiche

• Display touch da 15 pollici con risoluzione 1024x768
• Processore Intel Celeron M da 1.0 GHz
• RAM DDR2 da 1 GB
• Interfaccia PROFIBUS DP 12
• 2 porte Ethernet da 1 Gbit/s
• 4 porte USB 2.0 (500mA)
• 1 interfaccia RS232
• Alimentazione CC 24 V
• 2 slot CF, inclusa 1 Compact-Flash da 2 GB
• WinCC Flexible RT 2048PT preinstallato (incl. archivi e ricette)

Applicazioni

• Interfaccia uomo-macchina (HMI) industriale per il controllo dei processi
• Acquisizione e visualizzazione dei dati nei sistemi di automazione
• Integrazione nelle reti PROFIBUS DP per il controllo distribuito
• Funzionamento e monitoraggio delle macchine
• Automazione di fabbrica e sistemi di gestione della produzione (MES)

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Disalimentazione del sistema: Prima di iniziare qualsiasi installazione o manutenzione, assicurarsi che tutta l'alimentazione del sistema e delle apparecchiature associate sia scollegata e bloccata.
2. Montaggio: Montare saldamente il Panel PC nell'apposita apertura del pannello o nell'involucro, assicurando uno spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. Collegamento dell'alimentazione: Collegare l'alimentazione a 24 V CC ai terminali appropriati, rispettando la polarità corretta. Assicurarsi che la fonte di alimentazione sia stabile e rientri nelle tolleranze di tensione specificate.
4. Messa a terra: Realizzare un collegamento corretto alla terra di protezione (PE) del telaio del Panel PC, per garantire la sicurezza e ridurre al minimo le interferenze elettromagnetiche.
5. Cavi di comunicazione: Collegare i cavi PROFIBUS DP, Ethernet, USB e RS232 alle rispettive porte. Assicurare un'adeguata schermatura dei cavi di comunicazione negli ambienti industriali.
6. Interfaccia USB: Utilizzare l'interfaccia USB frontale per il collegamento temporaneo di periferiche o per il trasferimento dati.
7. Installazione Compact-Flash: Se si installano o sostituiscono schede Compact-Flash, assicurarsi che il dispositivo sia spento e seguire le procedure corrette di inserimento/rimozione per gli slot CF.
8. Ventilazione: Assicurarsi che le aperture di ventilazione del Panel PC non siano ostruite, per mantenere una temperatura operativa adeguata.
9. Avvio del sistema: Dopo aver verificato la sicurezza di tutti i collegamenti, rialimentare il sistema e verificarne il corretto funzionamento.
