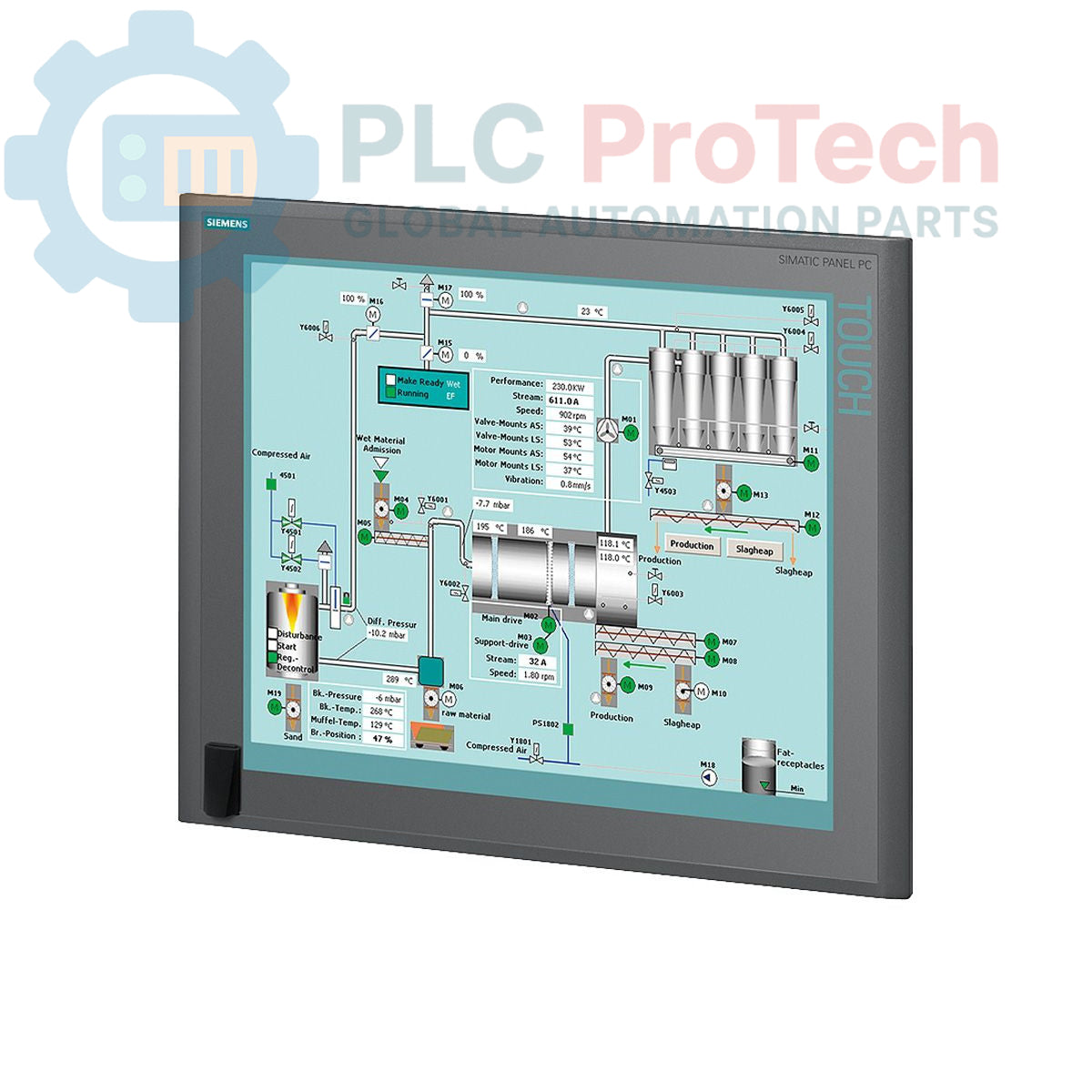

Siemens 6ES7676-6BA00-0DG0 SIMATIC Panel PC 477B con display touch da 19 pollici

Descrizione

Il Siemens 6ES7676-6BA00-0DG0 è un SIMATIC Panel PC 477B progettato per applicazioni di controllo e visualizzazione industriale. Questa unità è dotata di un display touch da 19 pollici con risoluzione di 1280 x 1024 ed è alimentata da un processore Intel Celeron M da 1,0 GHz con 1 GB di RAM DDR2. Dispone di un'ampia gamma di interfacce, tra cui PROFIBUS DP, due porte Ethernet Gigabit e più porte USB 2.0. Il sistema viene fornito con una scheda CompactFlash da 4 GB con Windows XP Embedded, WinCC flexible RT (512 PowerTag) e il controllore software WinAC RTX preinstallati, offrendo una piattaforma pronta all'uso per attività HMI e di controllo.

Caratteristiche

• Display touch a colori da 19 pollici con risoluzione di 1280 x 1024 pixel.
• Dotato di un processore Intel Celeron M con frequenza operativa di 1,0 GHz.
• Dotato di 1 GB di memoria di sistema DDR2.
• Interfaccia PROFIBUS DP/12 integrata per la comunicazione a livello di campo.
• Doppie porte Ethernet da 1 Gbit/s per la connettività di rete.
• Include una scheda CompactFlash da 4 GB per l'archiviazione.
• Pacchetto software preinstallato: Windows XP Embedded, WinCC flexible RT (512 PT) e WinAC RTX.
• Pannello frontale standard con interfaccia USB integrata.

Applicazioni

• Controllo e monitoraggio da parte dell'operatore a livello macchina (HMI).
• Visualizzazione dei processi e acquisizione dei dati negli impianti di produzione.
• Soluzioni di controllo basate su PC che combinano le funzionalità HMI e PLC.
• Registrazione dei dati, gestione delle ricette e archiviazione per linee di produzione.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentazione dell'apparecchiatura: Prima dell'installazione, assicurarsi che l'armadio di comando sia completamente disalimentato e bloccato secondo le normative di sicurezza locali. Verificare l'assenza di tensione.
2. 2 Preparazione dell'apertura del pannello: Verificare che le dimensioni dell'apertura del pannello corrispondano ai requisiti del Panel PC 477B. Assicurarsi che la superficie di montaggio sia pulita, piana e sufficientemente rigida da sostenere il peso dell'unità.
3. 3 Montaggio dell'unità: Inserire il Panel PC nell'apertura dal lato anteriore del pannello. Fissarlo dal retro utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per garantire una tenuta adeguata.
4. 4 Collegamento dell'alimentazione: Collegare una fonte di alimentazione stabile e filtrata a 24 V CC ai morsetti di alimentazione designati. Assicurarsi di rispettare la polarità corretta. Utilizzare conduttori di sezione adeguata al carico.
5. 5 Realizzazione del collegamento di terra: Collegare il terminale di terra funzionale (FE) dell'unità al punto centrale di messa a terra dell'armadio di comando utilizzando un conduttore a bassa impedenza. Questo è fondamentale per l'immunità ai disturbi e la sicurezza.
6. 6 Collegamento delle periferiche: Collegare i cavi Ethernet, PROFIBUS, USB e seriali come richiesto dall'applicazione. Instradare tutti i cavi di comunicazione lontano dalle linee di alimentazione ad alta tensione per ridurre al minimo le interferenze.
