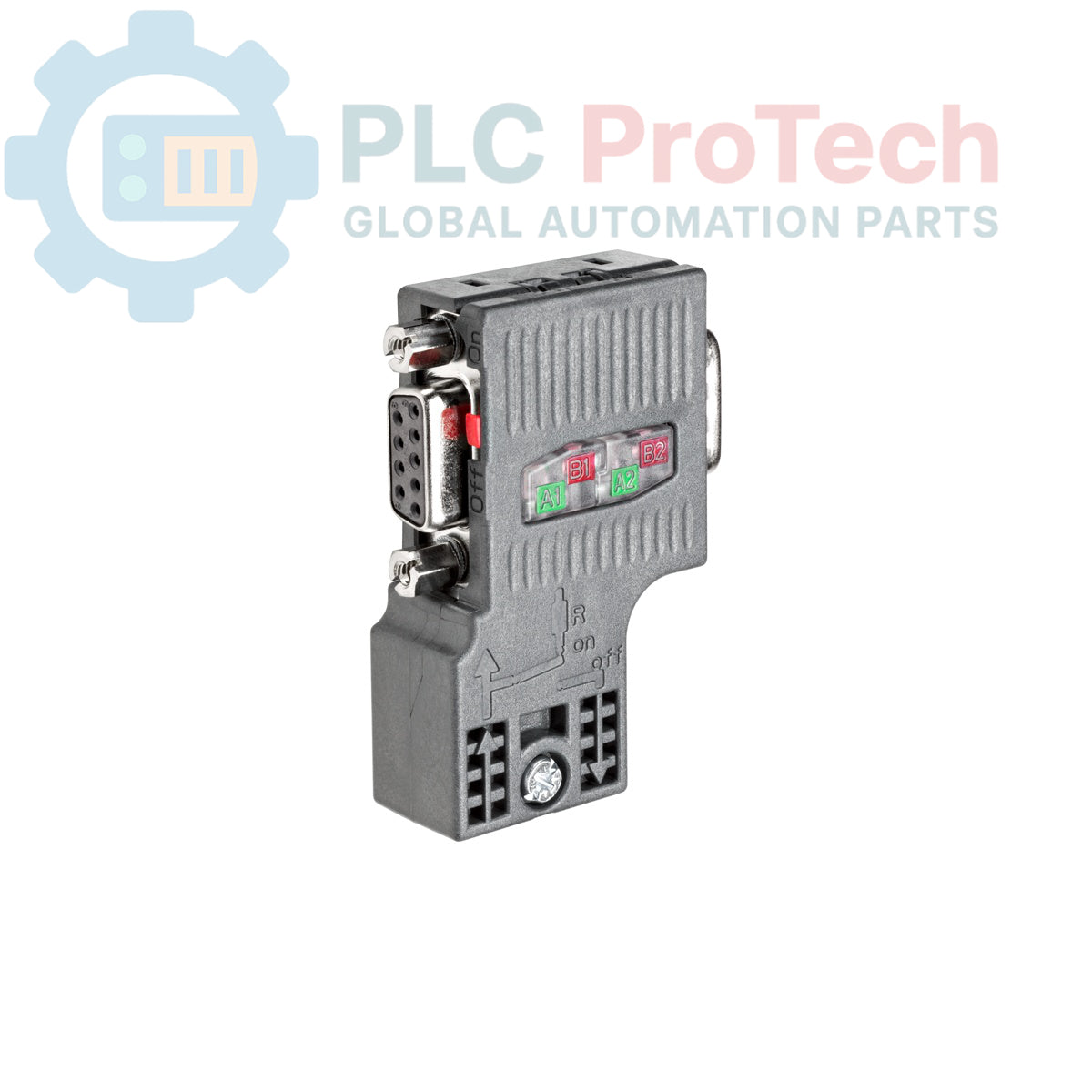

Siemens 6ES7972-0BB52-0XB0 SIMATIC Connettore per bus SIMATIC DP

Descrizione

Il 6ES7972-0BB52-0XB0 di Siemens è una spina di collegamento SIMATIC DP progettata per le reti PROFIBUS, che supporta velocità di trasmissione dati fino a 12 Mbit/s. Questo connettore del bus è dotato di un'uscita del cavo a 90 gradi per un'installazione flessibile e utilizza il metodo di collegamento a perforazione dell'isolante FastConnect per un cablaggio rapido e affidabile. Il design compatto misura 15,8x 59x 35,6 mm (LxAxP) e include una presa PG integrata, che facilita il collegamento di dispositivi di programmazione senza interrompere il funzionamento del bus. Viene generalmente fornito in unità di imballaggio da 100 unità.

Caratteristiche

• Collegamento PROFIBUS fino a 12 Mbit/s
• Uscita del cavo a 90 gradi per un instradamento flessibile
• Metodo di collegamento a perforazione dell'isolante FastConnect per una terminazione rapida
• Presa PG integrata per il collegamento di un dispositivo di programmazione
• Dimensioni compatte: 15,8x 59x 35,6 mm (LxAxP)
• Progettato per sistemi SIMATIC DP

Applicazioni

• Collegamento di segmenti di rete PROFIBUS DP
• Interfacciamento di dispositivi compatibili con PROFIBUS, come PLC, HMI e moduli I/O distribuiti
• Sistemi di automazione industriale che richiedono una comunicazione fieldbus affidabile e ad alta velocità
• Installazioni in cui i vincoli di spazio richiedono un'uscita del cavo a 90 gradi

Specifiche tecniche

Linee guida per l'installazione

1. Assicurarsi che il sistema sia fuori tensione prima di iniziare qualsiasi procedura di installazione o cablaggio.
2. Preparare il cavo PROFIBUS secondo le linee guida FastConnect, assicurando lunghezze di spelatura adeguate per il collegamento a perforazione dell'isolante.
3. Inserire il cavo preparato nel connettore del bus, allineando i conduttori con i morsetti FastConnect.
4. Chiudere l'alloggiamento del connettore per fissare il cavo e realizzare il collegamento a perforazione dell'isolante. L'uscita del cavo a 90 gradi deve essere orientata in base alla configurazione dell'installazione.
5. Collegare il connettore del bus all'interfaccia PROFIBUS del dispositivo previsto.
6. Se è necessario un dispositivo di programmazione, collegarlo alla presa PG integrata.
7. Verificare che tutti i collegamenti siano saldi e che il cavo del bus sia instradato correttamente e dotato di scarico della trazione per evitare danni.
8. Dopo l'installazione, rimettere il sistema sotto tensione e verificare la corretta comunicazione PROFIBUS.
