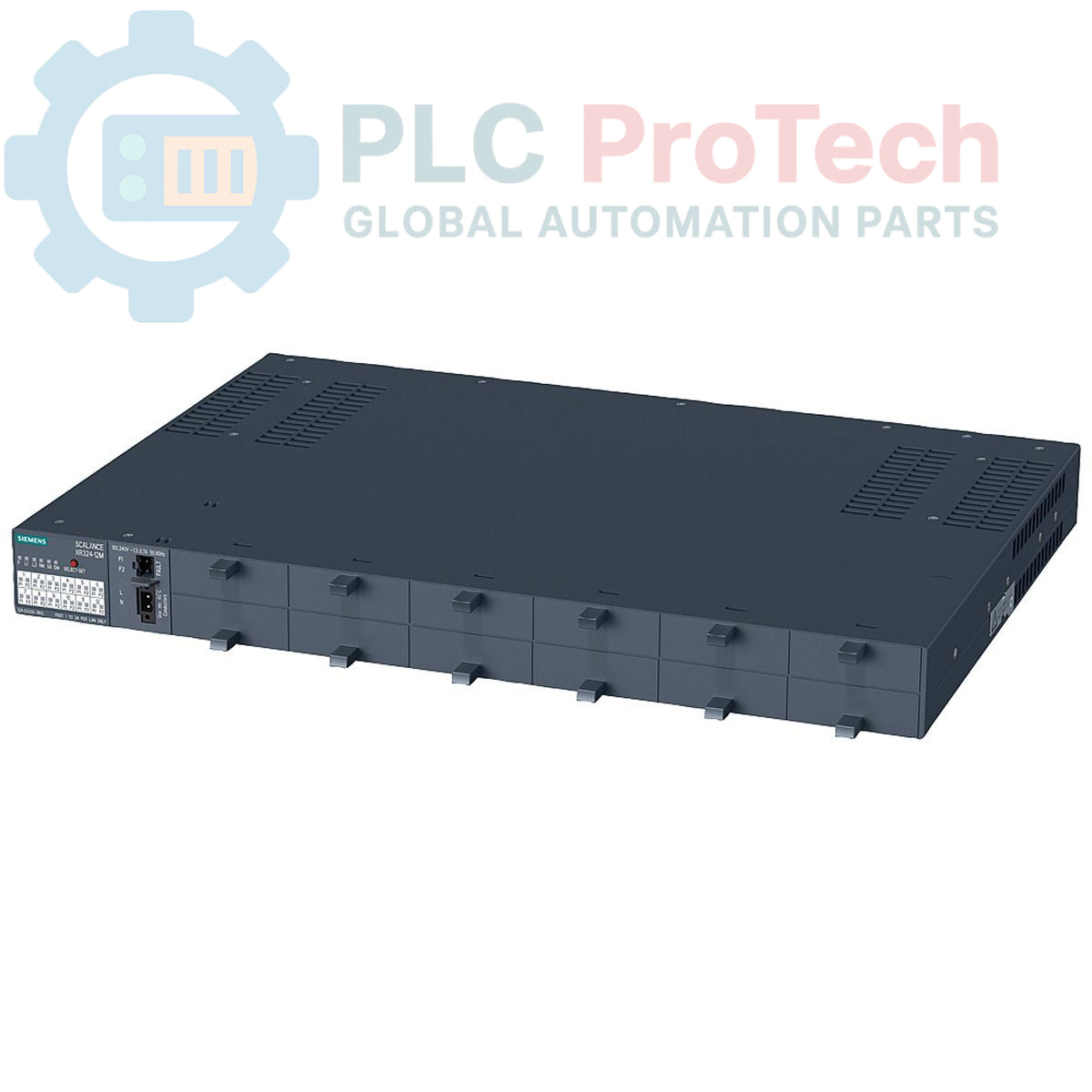

Siemens 6GK5324-0GG10-3AR2 SCALANCE XR324-12M switch Ethernet industriale gestito

Descrizione

Questo Siemens 6GK5324-0GG10-3AR2 è uno switch Ethernet industriale (IE) gestito SCALANCE XR324-12M, progettato per applicazioni di rete ad alta densità. L'unità è alloggiata in uno chassis standard montabile in rack da 19 pollici, con porte frontali per facilitare l'accesso negli armadi di controllo. Dispone di 12 slot modulari per moduli media a 2 porte, che consentono configurazioni flessibili di connessioni elettriche o ottiche a velocità di 100/1000 Mbit/s. In quanto dispositivo PROFINET IO con manager di ridondanza integrato, garantisce elevata disponibilità e integrazione senza interruzioni negli ambienti di automazione industriale. Lo switch funziona con un'alimentazione a 230 V CA e include un C-PLUG per una semplice sostituzione del dispositivo e il backup della configurazione.

Caratteristiche

• Funzionalità di switch Ethernet industriale (IE) gestito.
• Formato standard per montaggio in rack da 19 pollici.
• Supporta fino a 12 moduli media a due porte per connessioni elettriche o ottiche.
• Funziona come dispositivo PROFINET IO per le reti di automazione.
• Manager di ridondanza integrato per una maggiore affidabilità della rete.
• Supporta funzionalità per ufficio, tra cui RSTP, VLAN e IGMP.
• Diagnostica LED integrata e contatto di segnalazione degli errori per il monitoraggio dello stato.
• Include un C-PLUG per l'archiviazione e il trasferimento della configurazione.

Applicazioni

• Reti dorsali industriali estese a tutto lo stabilimento.
• Installazioni ad alta densità in armadi di controllo e data center.
• Reti di automazione che richiedono l'integrazione PROFINET.
• Sistemi che richiedono elevata disponibilità di rete e flessibilità dei supporti trasmissivi.

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimentazione dell'apparecchiatura: Prima dell'installazione, disalimentare completamente l'armadio di controllo e verificare l'assenza di tensione. Seguire tutte le procedure LOTO specifiche del sito.
2. 2
   Montaggio su rack: Fissare saldamente lo chassis dello switch in un rack industriale standard da 19 pollici utilizzando tutti e quattro i punti di fissaggio, per garantire stabilità e una corretta messa a terra.
3. 3
   Collegamento dell'alimentazione: Collegare l'alimentazione a 230 V CA ai morsetti designati. Assicurarsi che il cablaggio sia dimensionato correttamente e che i collegamenti siano serrati alla coppia prescritta.
4. 4
   Installazione dei moduli media: Inserire i moduli media elettrici o ottici a 2 porte richiesti negli slot vuoti. Assicurarsi che ogni modulo sia completamente inserito e fissato.
5. 5
   Collegamento dei cavi di rete: Collegare i cavi di rete ai moduli media installati. Mantenere un raggio di curvatura adeguato e fissare i cavi per evitare sollecitazioni sui connettori.
6. 6
   Verifica del sistema: Una volta effettuati tutti i collegamenti, rimuovere i dispositivi LOTO e riattivare l'alimentazione dell'armadio. Verificare che i LED di alimentazione e di stato sul pannello anteriore dello switch indichino un funzionamento normale.
