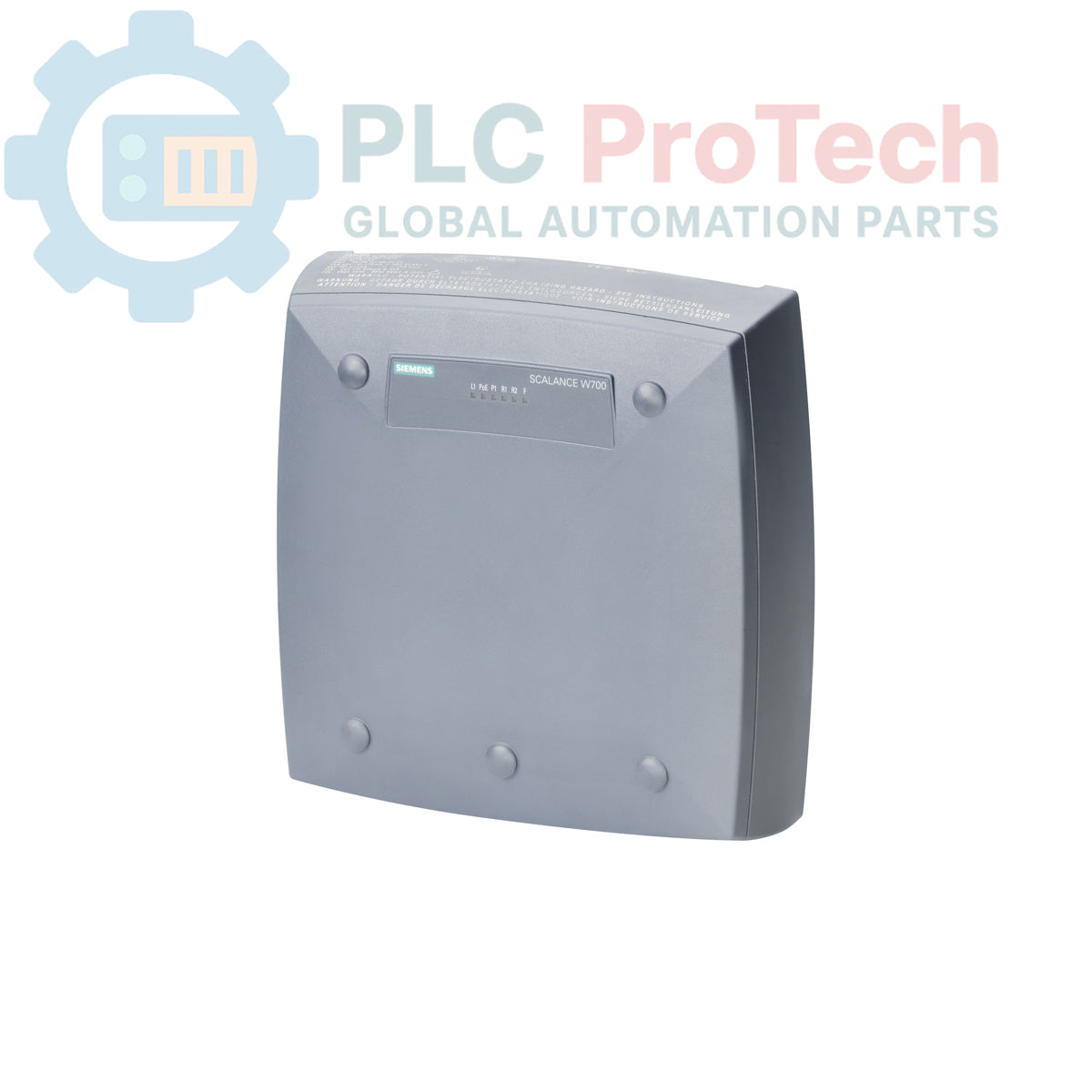

Siemens 6GK5786-2FC00-0AB0 SCALANCE W786-2 punto di accesso IWLAN

Descrizione

Il Siemens 6GK5786-2FC00-0AB0 è un Access Point IWLAN della serie SCALANCE W786-2 RJ45, progettato per comunicazioni wireless industriali robuste. Questo dispositivo dispone di due radio indipendenti e sei porte per antenne R-SMA e supporta le iFeatures tramite un key plug. Funziona con gli standard wireless IEEE 802.11a/b/g/h/n su entrambe le bande di frequenza 2.4 GHz e 5 GHz, offrendo una velocità dati lorda di 450 Mbit/s per radio. La connettività include una porta RJ45 con velocità fino a 1 Gbit/s e il supporto per Power over Ethernet (PoE). Le opzioni di alimentazione includono 24 V CC ridondanti tramite morsettiera oppure 110-230 V AC se utilizzato con l'alimentatore PS791-2AC. Grazie al grado di protezione IP65 e all'intervallo di temperatura di esercizio da -40 degC a +60 degC, è adatto ad ambienti industriali impegnativi. Sono supportati protocolli di sicurezza come WPA2, 802.11i e 802.11e e l'unità è certificata con l'ID EAPN-W2-RJ-E3. Include un modulo MPCIE-R1-ABGN-U3 ed è progettato per il funzionamento in regioni come gli Stati Uniti.

Caratteristiche

• Funzionalità di Access Point IWLAN
• Serie SCALANCE W786-2 RJ45
• Funzionamento con due radio per una maggiore capacità
• Sei porte per antenne R-SMA per una configurazione flessibile delle antenne
• Supporto iFeatures tramite key plug
• Supporta gli standard wireless IEEE 802.11a/b/g/h/n
• Funziona sulle bande di frequenza 2.4 GHz e 5 GHz
• Velocità dati lorda di 450 Mbit/s per radio
• Una porta Ethernet RJ45 con velocità fino a 1 Gbit/s
• Supporto integrato per Power over Ethernet (PoE)
• Possibilità di alimentazione ridondante a 24 V CC tramite morsettiera
• Opzione di alimentazione a 110-230 V AC tramite PS791-2AC esterno
• Grado di protezione IP65 per ambienti difficili
• Ampio intervallo di temperatura di esercizio: da -40 degC a +60 degC
• Protocolli di sicurezza WPA2/802.11i/e
• Include il modulo MPCIE-R1-ABGN-U3

Applicazioni

L'Access Point IWLAN Siemens 6GK5786-2FC00-0AB0 è adatto a un'ampia gamma di applicazioni industriali che richiedono comunicazioni wireless robuste e affidabili. Le installazioni tipiche includono:

• Sistemi di automazione e controllo industriale
• Reti wireless in ambienti industriali difficili
• Installazioni all'aperto e semi-esposte grazie al grado di protezione IP65
• Sistemi di logistica e movimentazione dei materiali
• Comunicazione con apparecchiature mobili
• Applicazioni nell'industria di processo che richiedono collegamenti wireless sicuri e stabili

Specifiche tecniche

Connessioni / interfacce

• Porte per antenne: 6 connettori R-SMA per antenne esterne.
• Porta Ethernet: 1 connettore RJ45 per la connessione alla rete cablata e Power over Ethernet (PoE).
• Alimentazione: Morsettiera per l'ingresso ridondante a 24 V CC.
• Slot per il plug: Per il key plug delle iFeatures.

Linee guida per l'installazione

1. Disalimentazione del sistema: Assicurarsi che tutta l'alimentazione dell'area di installazione sia scollegata prima di iniziare i lavori.
2. Montaggio: Fissare saldamente il punto di accesso nella posizione desiderata, tenendo conto del grado di protezione IP65 per la protezione ambientale.
3. Connessione delle antenne: Collegare antenne R-SMA appropriate alle sei porte designate. Assicurarsi di applicare la coppia corretta per mantenere la tenuta alle intemperie.
4. Connessione di alimentazione (CC): Per il funzionamento a 24 V CC, collegare gli alimentatori ridondanti alla morsettiera inclusa, rispettando la polarità corretta.
5. Connessione di alimentazione (CA): Se si utilizza una tensione di 110-230 V CA, collegare l'alimentatore esterno PS791-2AC secondo le relative istruzioni, quindi collegarne l'uscita al punto di accesso.
6. Connessione Ethernet: Collegare il cavo Ethernet RJ45. Se si utilizza PoE, assicurarsi che lo switch o l'iniettore collegato fornisca un'alimentazione PoE conforme.
7. Inserimento del key plug: Se sono necessarie le iFeatures, inserire il key plug corrispondente nell'apposito slot.
8. Messa a terra: Assicurarsi che il punto di accesso sia correttamente collegato a terra in conformità alle normative elettriche locali e alle linee guida Siemens, per prevenire interferenze elettriche e garantire la sicurezza.
9. Instradamento dei cavi: Instradare tutti i cavi in modo da ridurre al minimo la sollecitazione sui connettori e mantenere il grado di protezione IP65, ove applicabile.
10. Accensione: Riattivare l'alimentazione del sistema e verificare gli indicatori dello stato operativo.
11. Configurazione: Configurare le impostazioni wireless del punto di accesso, i protocolli di sicurezza e i parametri di rete secondo necessità per l'applicazione.

Conformità e certificazioni

Il Siemens 6GK5786-2FC00-0AB0 ha l'ID di certificazione EAPN-W2-RJ-E3. Gli utenti devono osservare e rispettare tutte le omologazioni e le normative nazionali applicabili all'installazione e al funzionamento dei dispositivi di comunicazione wireless nella propria regione.
