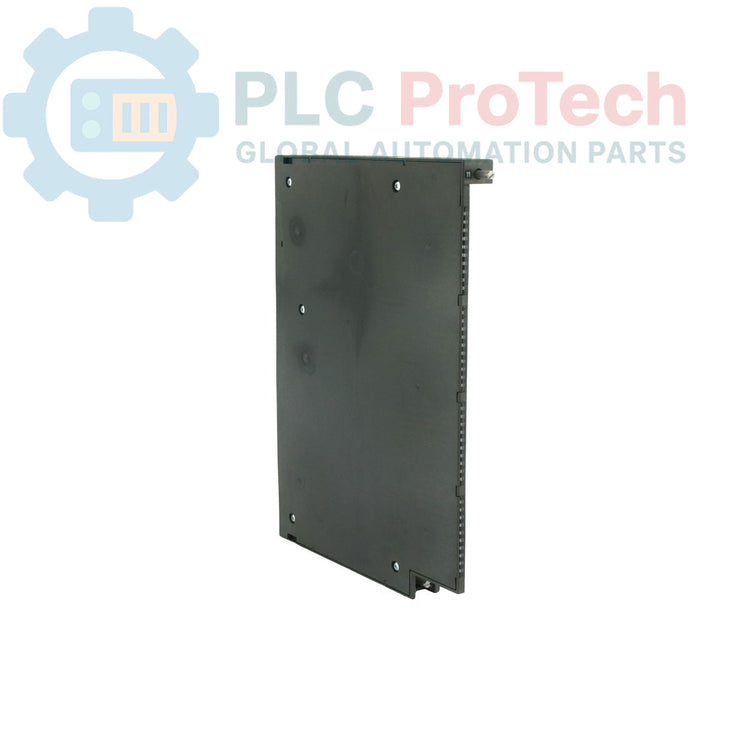

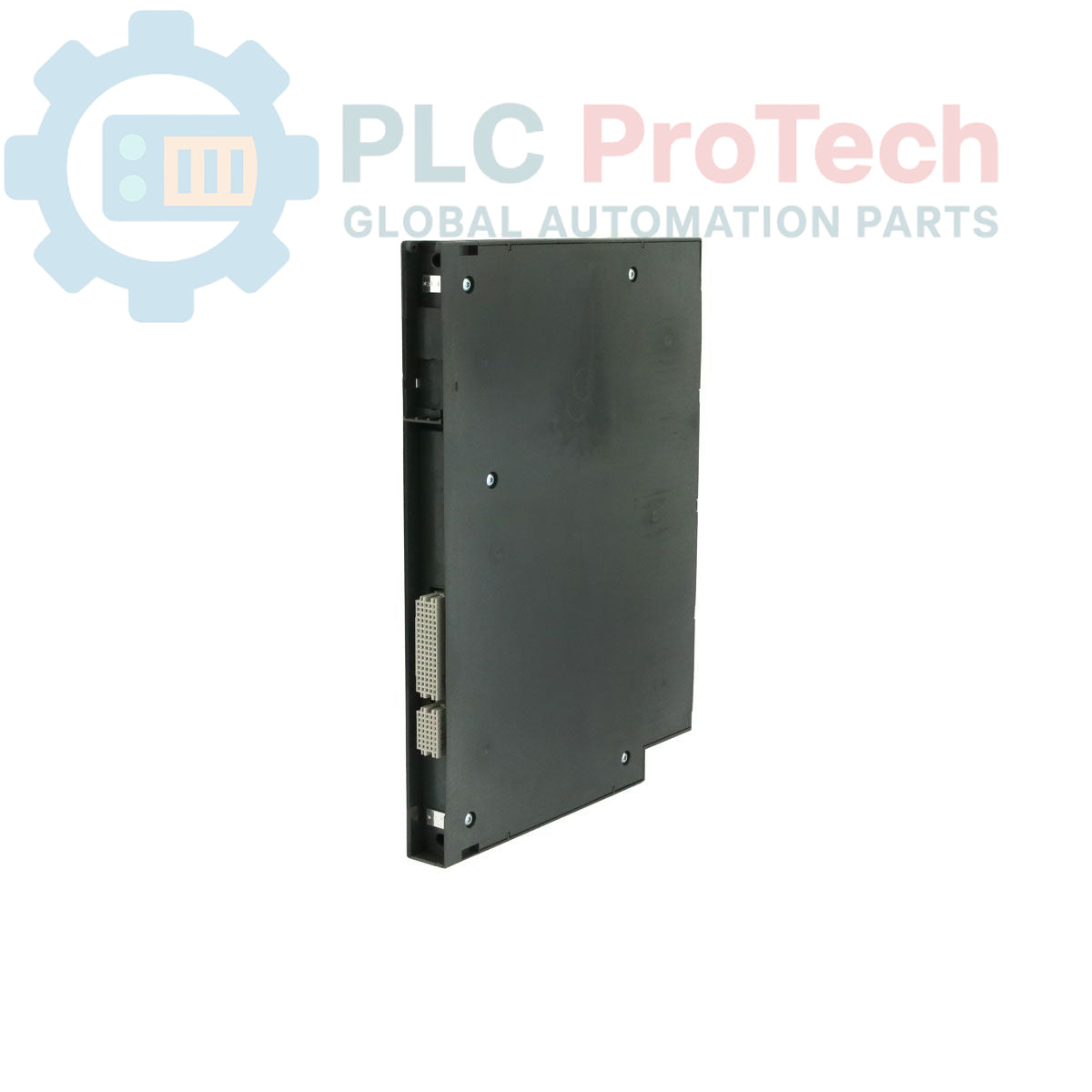

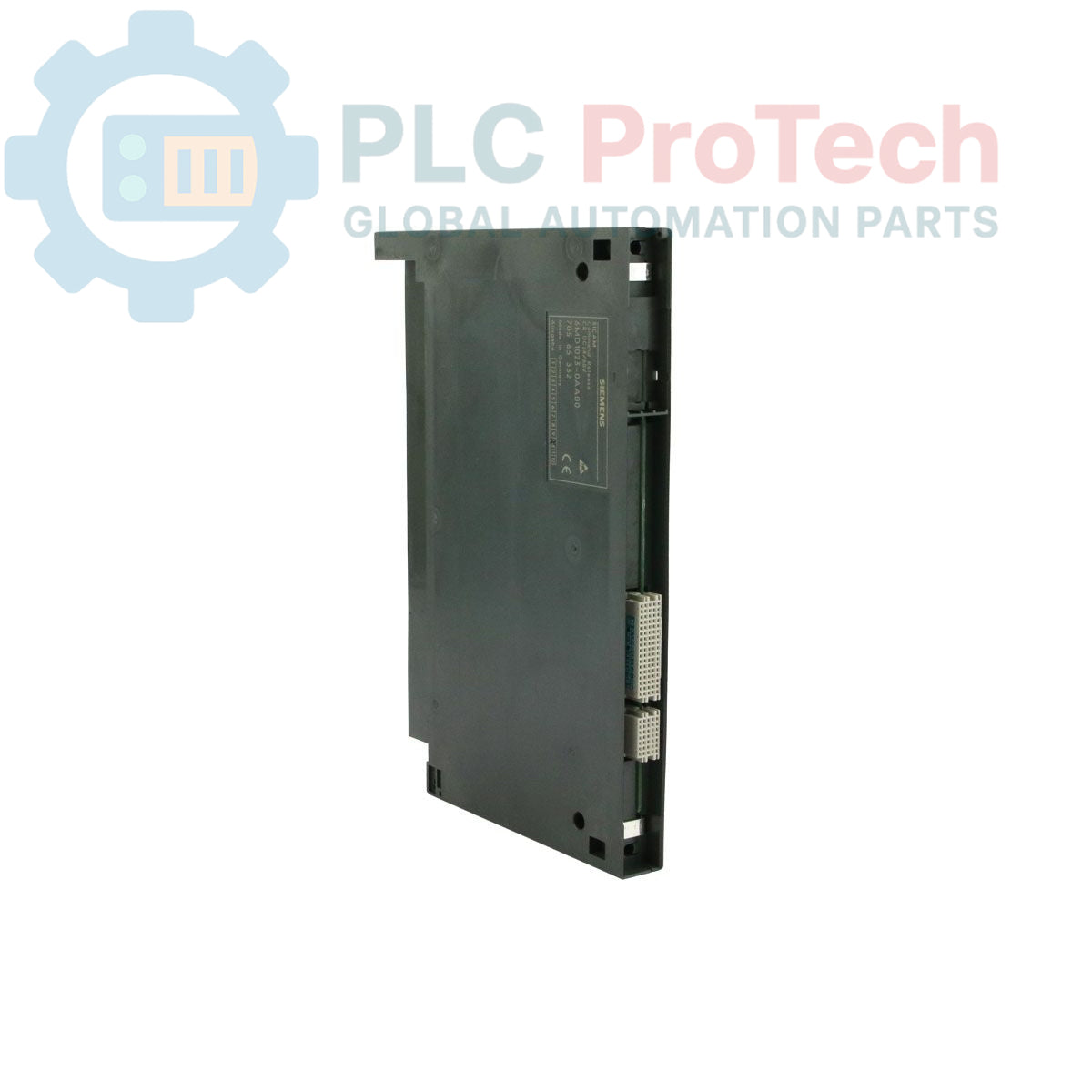

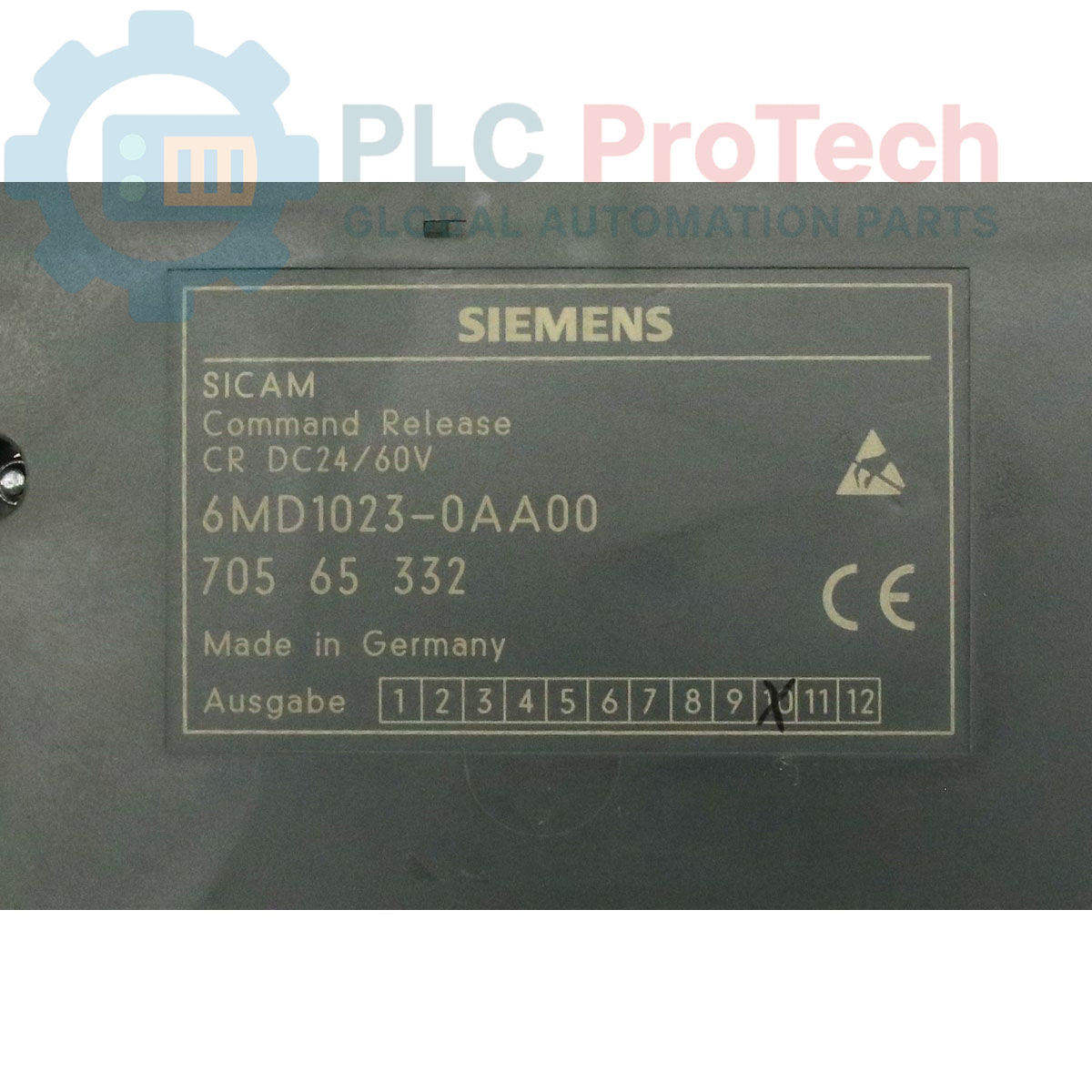

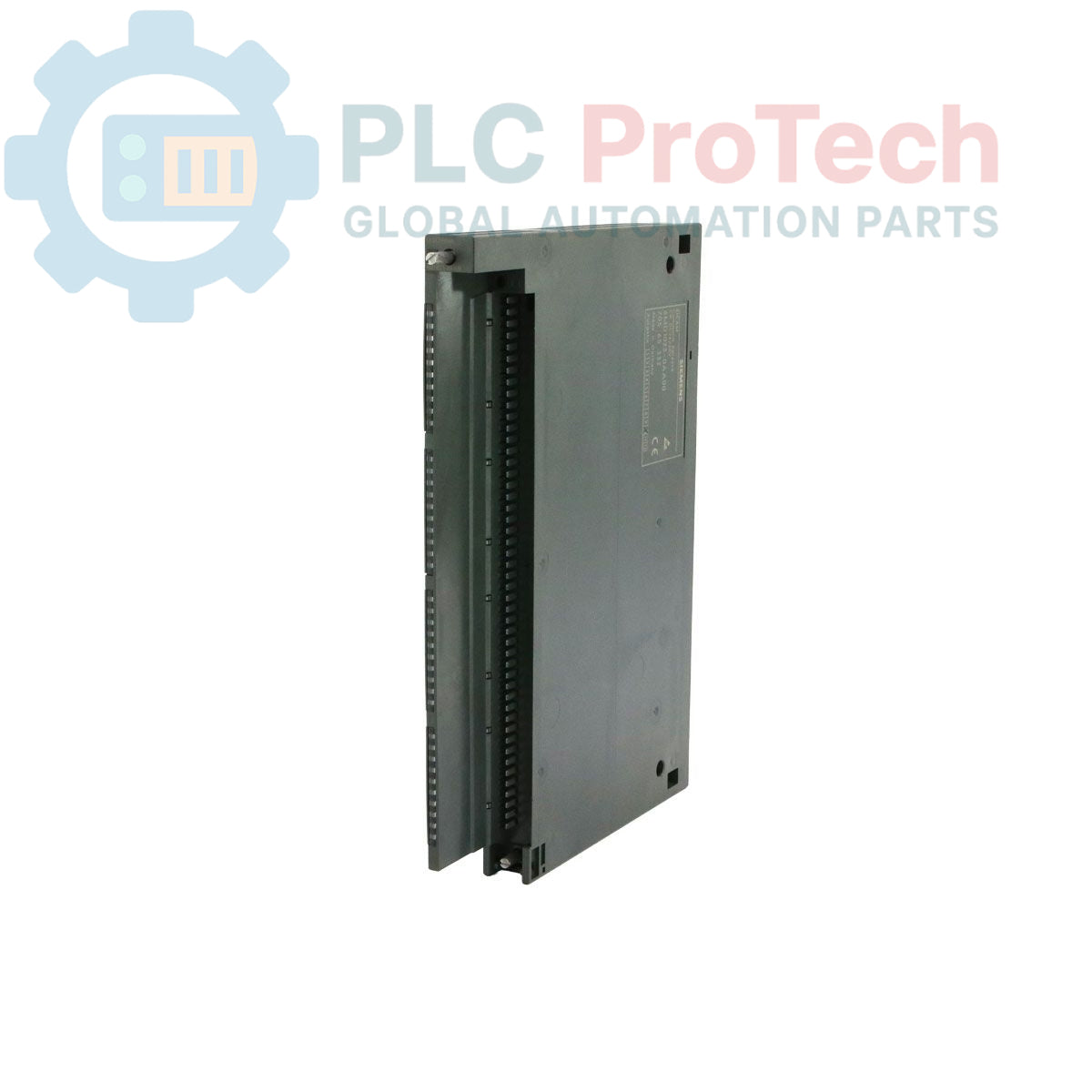

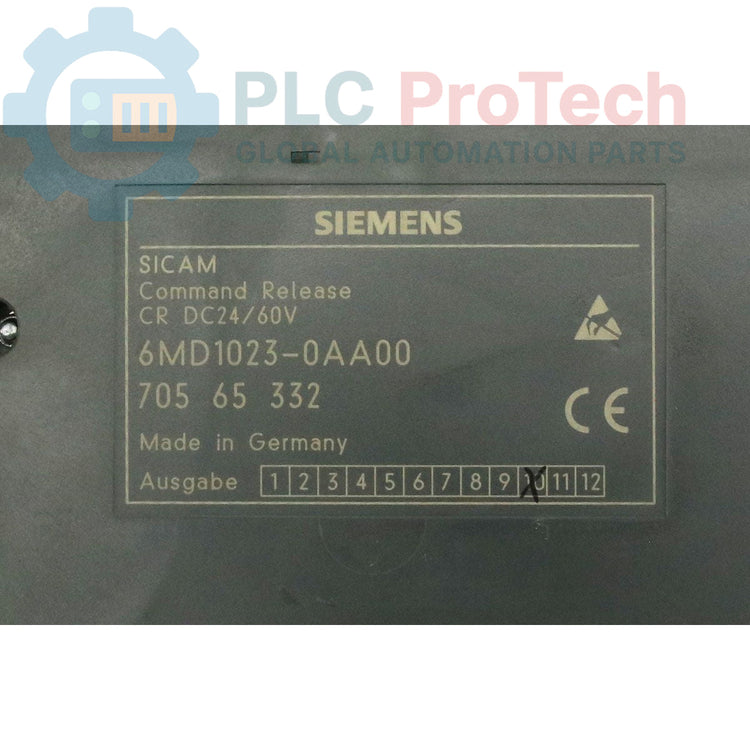

Release di controllo Siemens 6MD1023-0AA00 SICAM RTU

Descrizione

Il 6MD1023-0AA00 è un modulo SICAM RTU Control Release progettato per le attività di controllo dei processi e monitoraggio dei sistemi. Questa unità dispone di 8 indicazioni e 8 uscite di comando, oltre a 8 indicazioni singole per gli allarmi interni del sistema. Offre una configurazione flessibile delle uscite, composta da 4 contatti in scambio e 4 contatti normalmente aperti, utilizzabili sia per operazioni relative al processo sia per operazioni specifiche del sistema. Il modulo include un interruttore interno di sicurezza delle uscite e supporta l'uscita di comando indipendente dal tempo. È progettato per gestire diversi carichi ohmici e funziona con un intervallo di tensione d'ingresso da 24 V a 60 V CC.

Caratteristiche

• Capacità di comando/indicazione: 8 indicazioni, 8 comandi, 8 indicazioni degli allarmi interni del sistema
• Configurazione delle uscite: 4 contatti in scambio, 4 contatti normalmente aperti
• Sicurezza delle uscite: interruttore interno integrato di sicurezza delle uscite
• Gestione del carico (ohmico):
  • 24 V: fino a 4,0 A
  • 48 V: fino a 1,3 A
  • 60 V: fino a 0,9 A
  • 125 V: fino a 0,4 A
• Intervallo di tensione d'ingresso: 24 V – 60 V CC

Applicazioni

• Sistemi di controllo per unità terminali remote (RTU)
• Controllo dei processi per l'energia elettrica e l'automazione delle sottostazioni
• Monitoraggio dei sistemi e gestione degli allarmi di guasto
• Integrazione nelle architetture di automazione SICAM

Specifiche tecniche

Linee guida per l'installazione

• Ambiente: assicurarsi che l'installazione avvenga in un ambiente di controllo pulito e asciutto, all'interno di un alloggiamento SICAM RTU.
• Cablaggio: collegare le funzioni di processo e di sistema ai contatti in scambio o normalmente aperti designati, assicurandosi che le sezioni dei cavi siano adeguate al carico di corrente richiesto.
• Conformità alla tensione: attenersi rigorosamente all'intervallo di tensione d'ingresso da 24 V a 60 V CC per evitare danni al modulo di controllo.
• Sicurezza: verificare che l'interruttore interno di sicurezza delle uscite sia configurato correttamente per le funzioni di sicurezza previste dall'applicazione del sistema.
• Messa a terra: mantenere un'adeguata messa a terra dello chassis per garantire prestazioni costanti e l'integrità del segnale per le indicazioni degli allarmi interni.
