Siemens 6SE6420-2AC25-5CA1 Micromaster 420 convertitore di frequenza

Descrizione

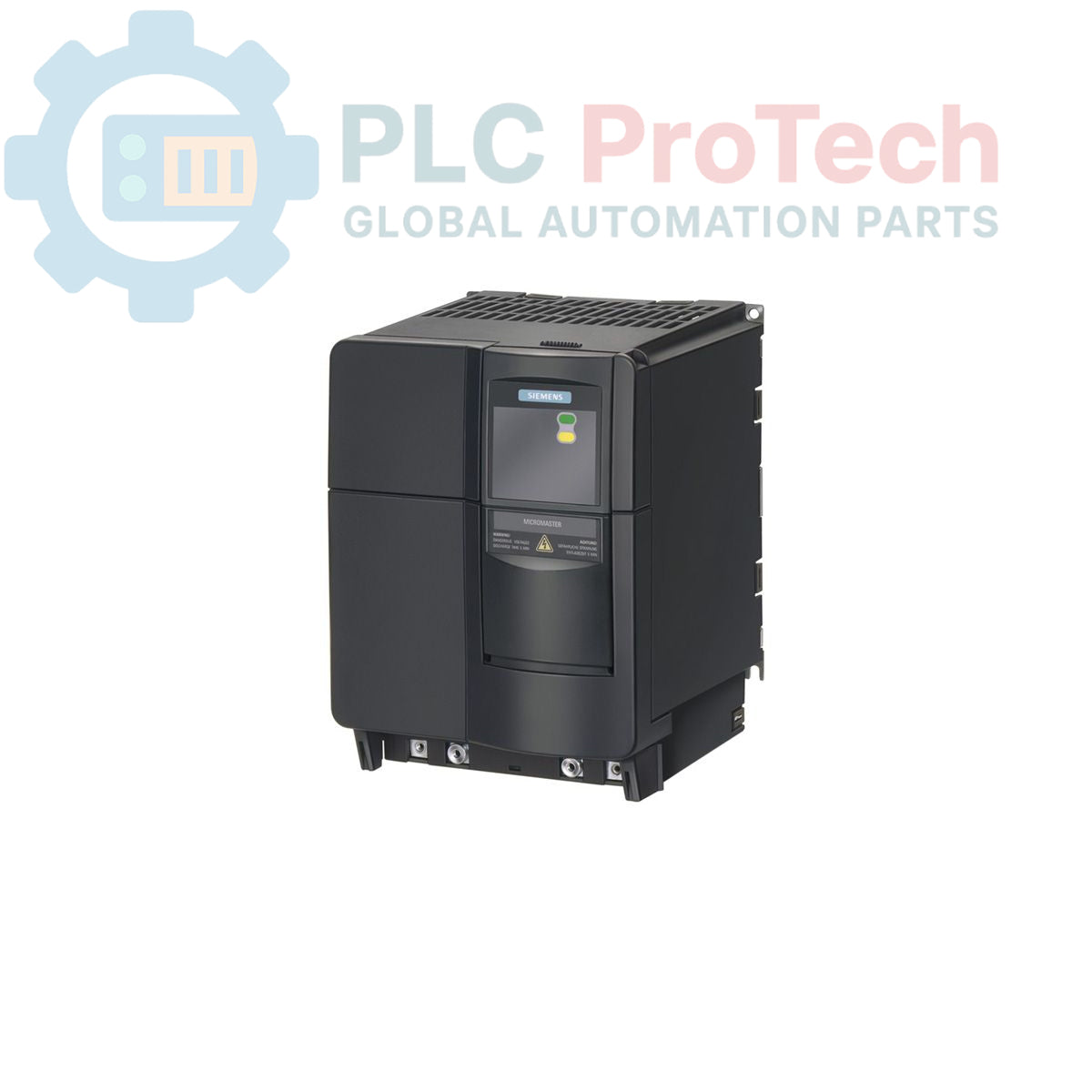

Il 6SE6420-2AC25-5CA1 è un convertitore di frequenza della serie Micromaster 420, progettato per il controllo versatile dei motori nelle applicazioni industriali. Questo azionamento accetta una tensione di alimentazione trifase di 200–240 V CA (±10%) a 47–63 Hz e fornisce una potenza nominale di uscita di 5,5 kW. È dotato di un filtro integrato di Classe A per la conformità EMC e supporta applicazioni con coppia costante e coppia a legge quadratica, con una capacità di sovraccarico del 150% per 60 secondi. Alloggiato in un involucro con grado di protezione IP20, l'azionamento è progettato per un funzionamento affidabile a temperature ambiente comprese tra -10 degC e +50 degC. Nota: questa unità viene fornita senza pannello operatore avanzato AOP (Advanced Operator Panel) né pannello operatore base BOP (Basic Operator Panel).

Caratteristiche

• Potenza nominale di uscita di 5,5 kW in sistemi trifase da 200–240 V
• Filtro integrato di Classe A per la compatibilità elettromagnetica
• Capacità di sovraccarico del 150% per un massimo di 60 secondi
• Adatto a profili motore con coppia costante e coppia a legge quadratica
• Robusto involucro con grado di protezione IP20 per l'integrazione in quadri industriali
• Ampio intervallo di temperatura ambiente di funzionamento: da -10 degC a +50 degC

Applicazioni

• Sistemi di trasporto e movimentazione dei materiali
• Controllo della velocità di pompe e ventilatori industriali
• Macchinari per miscelazione e agitazione
• Automazione industriale per uso generale
• Apparecchiature che richiedono una regolazione precisa della velocità variabile

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: installare il convertitore di frequenza verticalmente all'interno di un quadro elettrico per garantire un flusso d'aria adeguato attraverso i dissipatori interni.
• Distanze: mantenere le distanze di ventilazione specificate dal produttore per evitare l'accumulo di calore.
• Cablaggio: collegare saldamente l'alimentazione trifase e i cavi del motore; assicurarsi di utilizzare una schermatura adeguata per mantenere la conformità EMC di Classe A.
• Messa a terra: realizzare un collegamento di terra a bassa impedenza al telaio per garantire condizioni operative sicure e stabili.
• Ambiente: proteggere l'unità dall'umidità eccessiva, dalla nebbia d'olio e dalle particelle corrosive per preservare l'integrità dell'elettronica con grado di protezione IP20.
