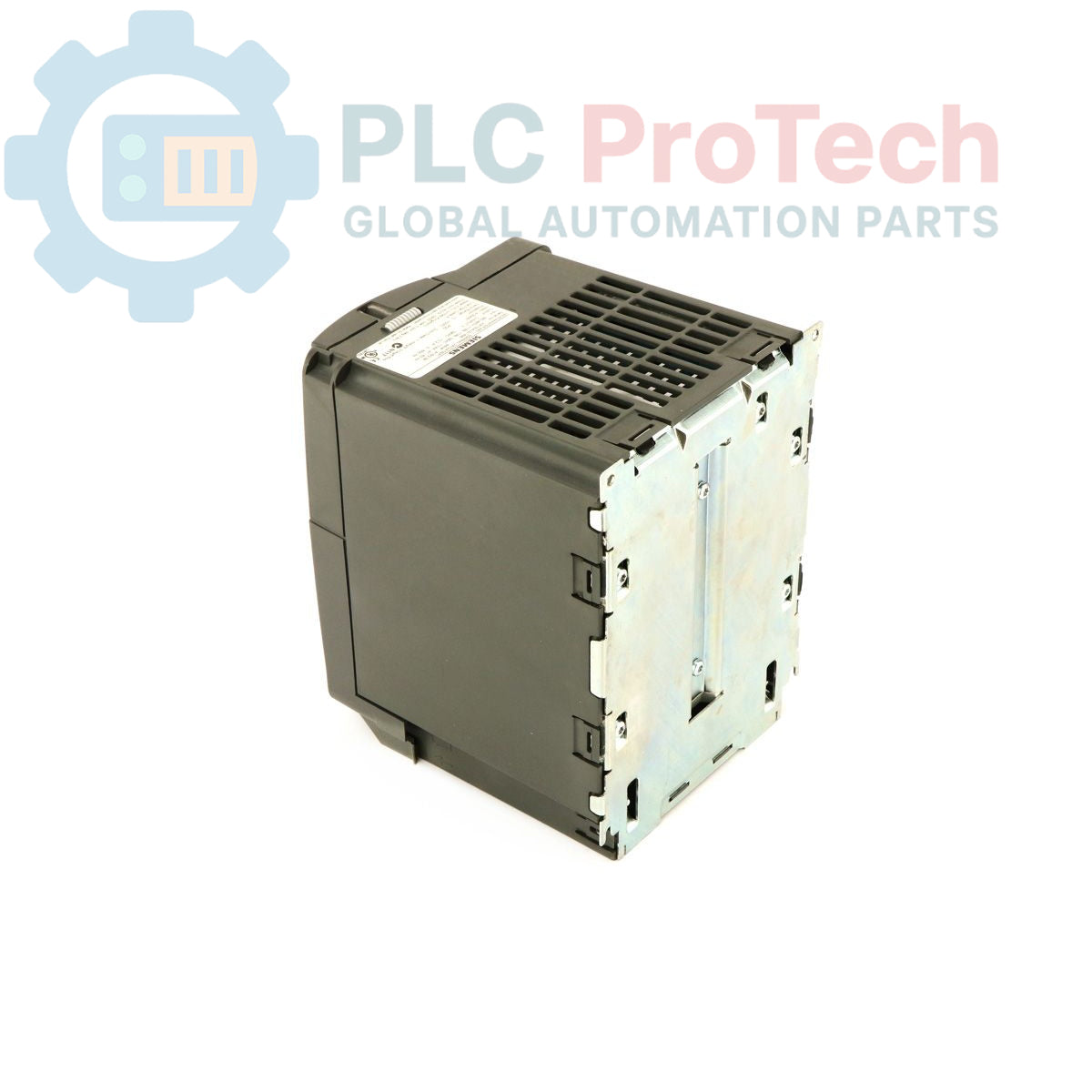

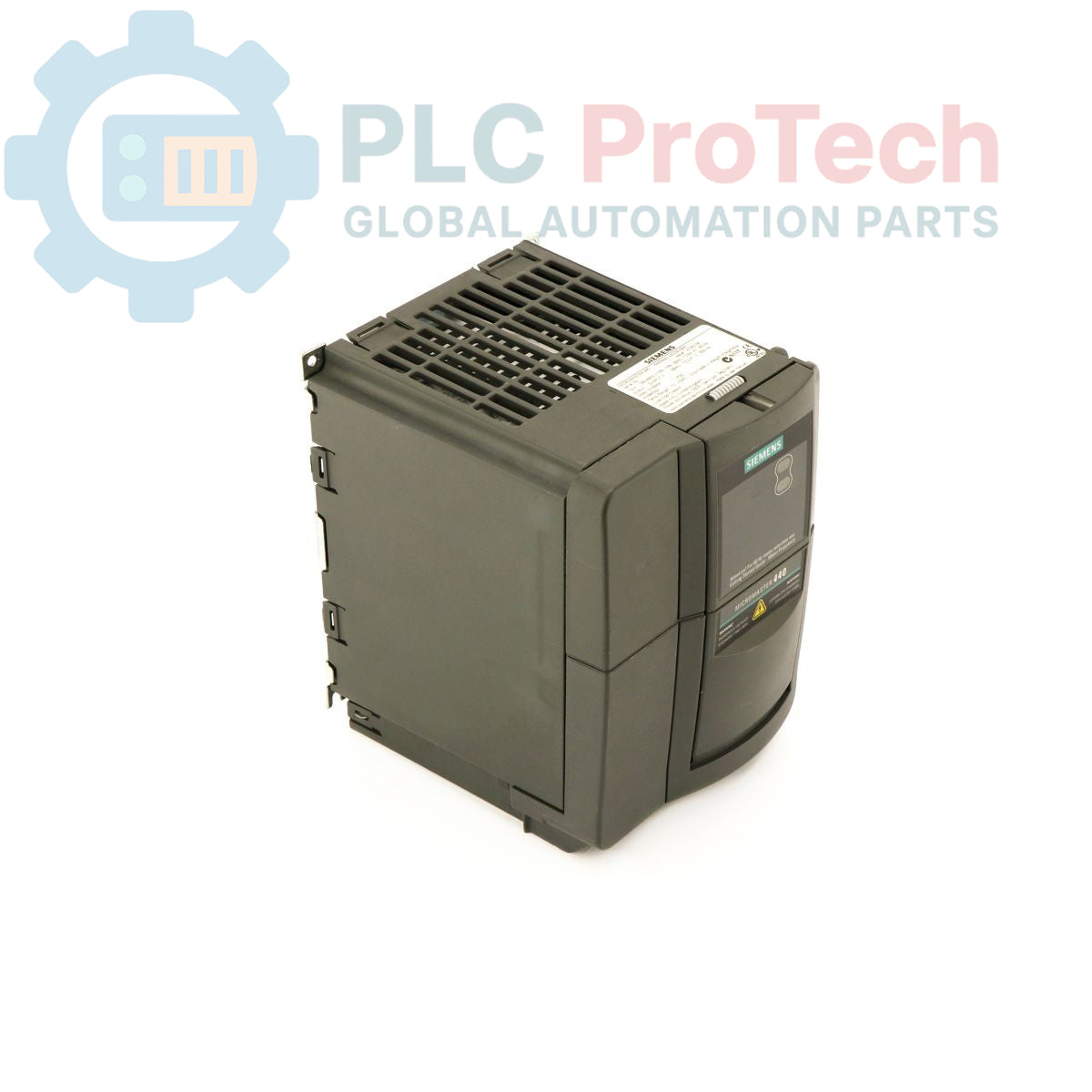

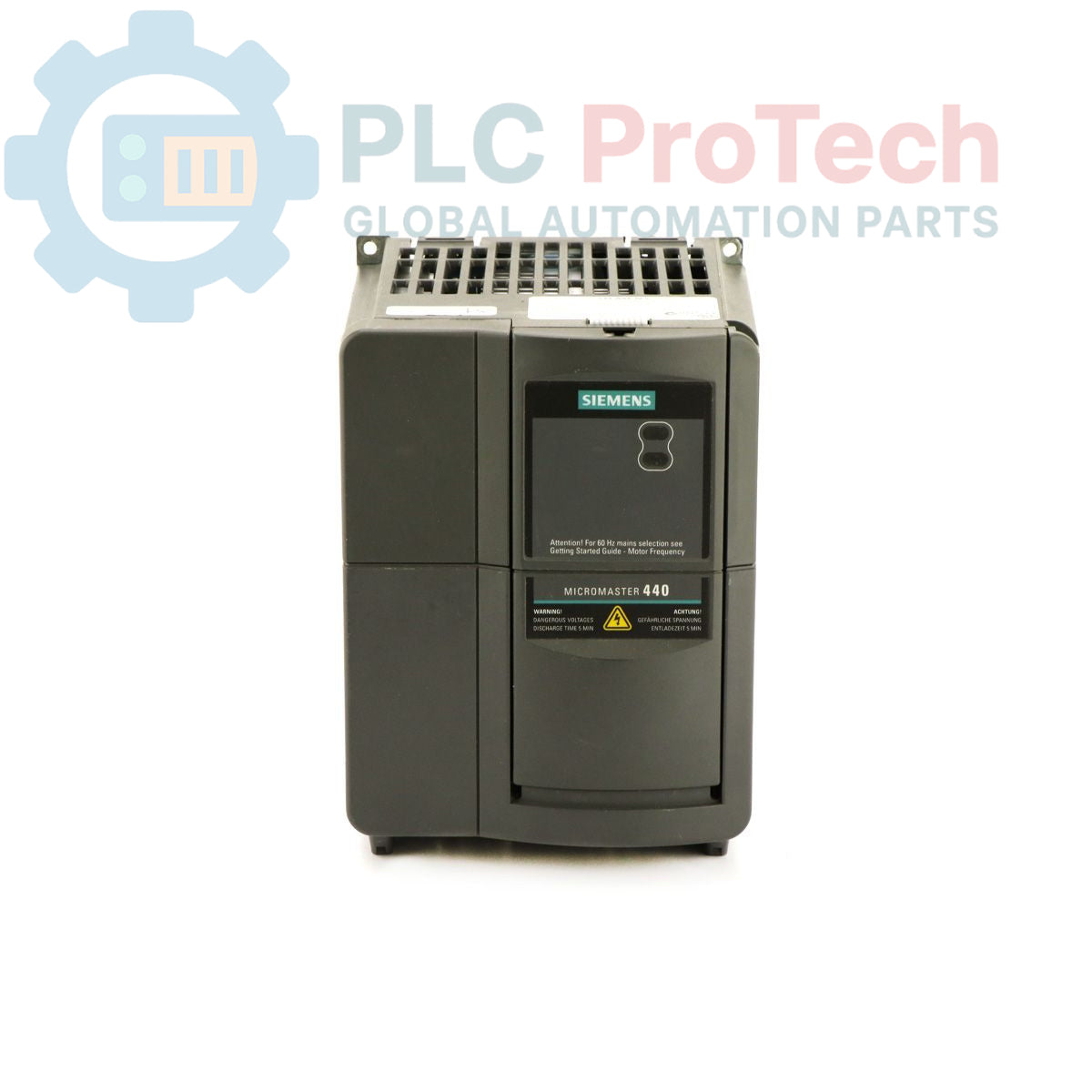

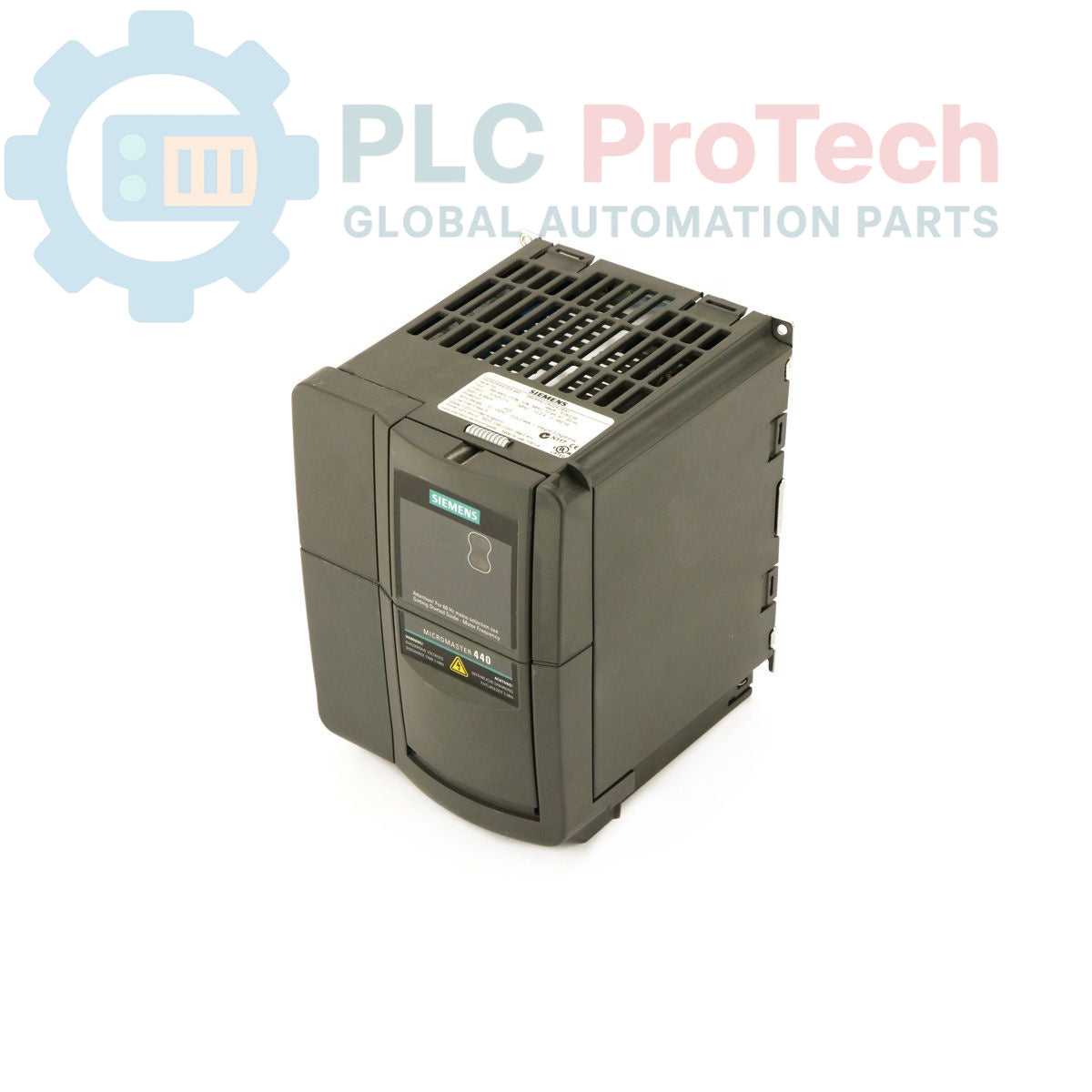

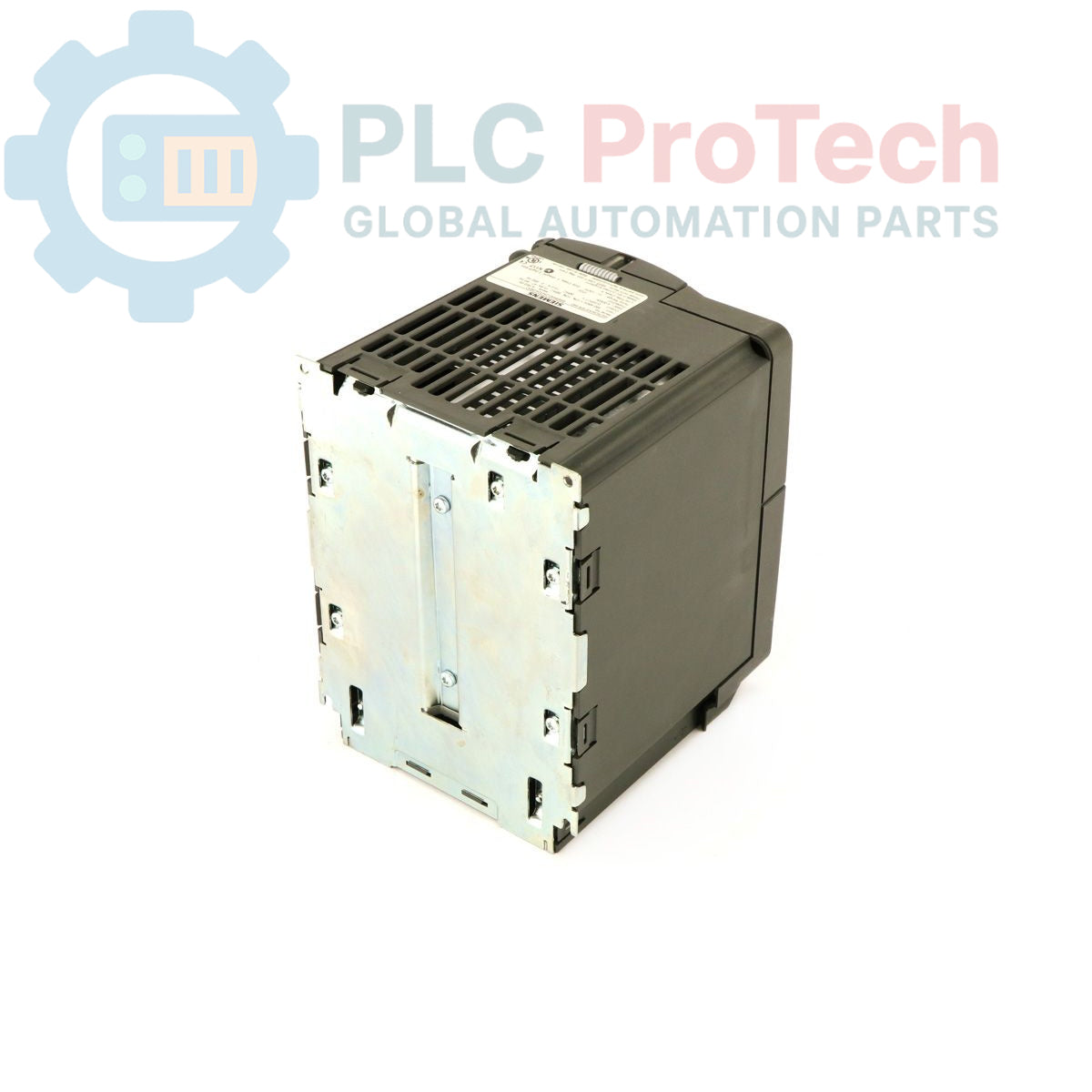

Siemens 6SE6440-2AD24-0BA1 MICROMASTER 440 Convertitore di frequenza

Descrizione

Il 6SE6440-2AD24-0BA1 è un convertitore di frequenza MICROMASTER 440 progettato per il controllo ad alte prestazioni di motori industriali. Questa unità dispone di un filtro integrato di Classe A per ridurre le interferenze elettromagnetiche ed è progettata per applicazioni versatili che richiedono una regolazione precisa della velocità e della coppia.

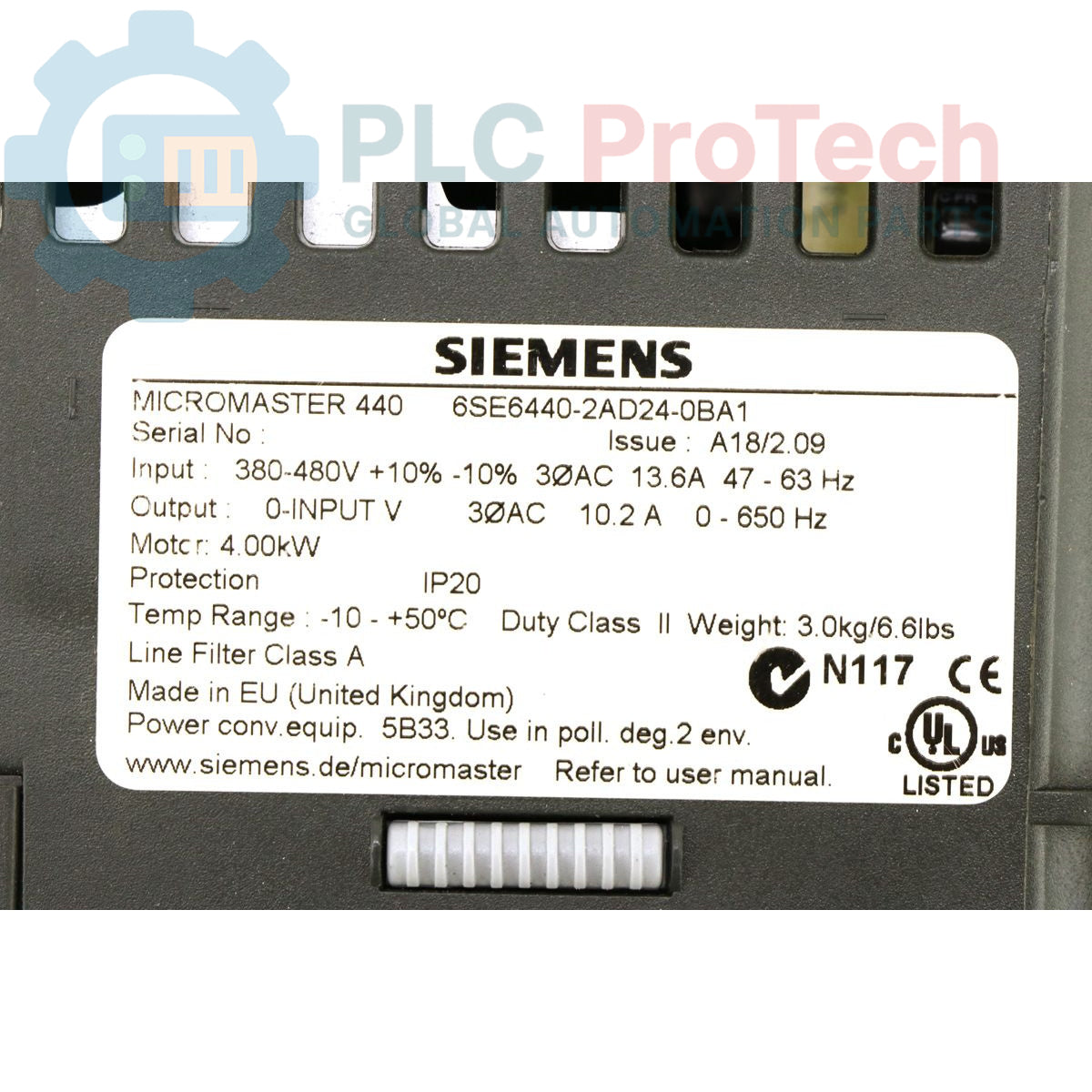

Con un'alimentazione trifase da 380 V a 480 V (±10%) a 47–63 Hz, il convertitore offre una potenza nominale di 4 kW. È progettato per gestire profili di carico impegnativi, supportando una capacità di sovraccarico a coppia costante del 150% per 60 secondi e del 200% per 3 secondi. Con un grado di protezione IP20, il 6SE6440-2AD24-0BA1 è ottimizzato per l'installazione all'interno di quadri elettrici protetti, garantendo un funzionamento affidabile a temperature ambiente comprese tra -10 degC e +50 degC. Questo modello base è configurato senza interfaccia AOP/BOP, concentrandosi sulle funzionalità essenziali di azionamento ad alta efficienza.

Caratteristiche

• Filtro integrato di Classe A per la soppressione delle interferenze elettromagnetiche
• Potenza nominale: 4 kW
• Elevata capacità di sovraccarico (150% per 60 s, 200% per 3 s)
• Tensione di ingresso trifase: 380–480 V AC
• Frequenza di funzionamento: 47–63 Hz
• Grado di protezione IP20
• Intervallo di temperatura ambiente di funzionamento: da -10 degC a +50 degC

Applicazioni

• Sistemi di trasporto automatizzati e movimentazione dei materiali
• Controllo della velocità di pompe e ventilatori
• Macchinari di lavorazione che richiedono una coppia costante
• Applicazioni industriali generiche con azionamenti a frequenza variabile (VFD)

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: L'unità deve essere montata verticalmente su una superficie piana e non infiammabile all'interno di un quadro elettrico.
• Raffreddamento: Assicurarsi che vi sia spazio sufficiente sopra e sotto l'unità per consentire il libero passaggio dell'aria attraverso il dissipatore di calore interno.
• Messa a terra: Realizzare un collegamento a bassa impedenza alla barra collettrice centrale di terra di protezione (PE) per conformarsi ai requisiti EMC.
• Instradamento dei cavi: Tenere i cavi di alimentazione separati dai cavi di segnale a bassa tensione e di controllo per prevenire diafonia e interferenze.
• Cablaggio: Utilizzare cavi di alimentazione schermati, se necessario, per mantenere la conformità alle specifiche del filtro integrato di Classe A.
