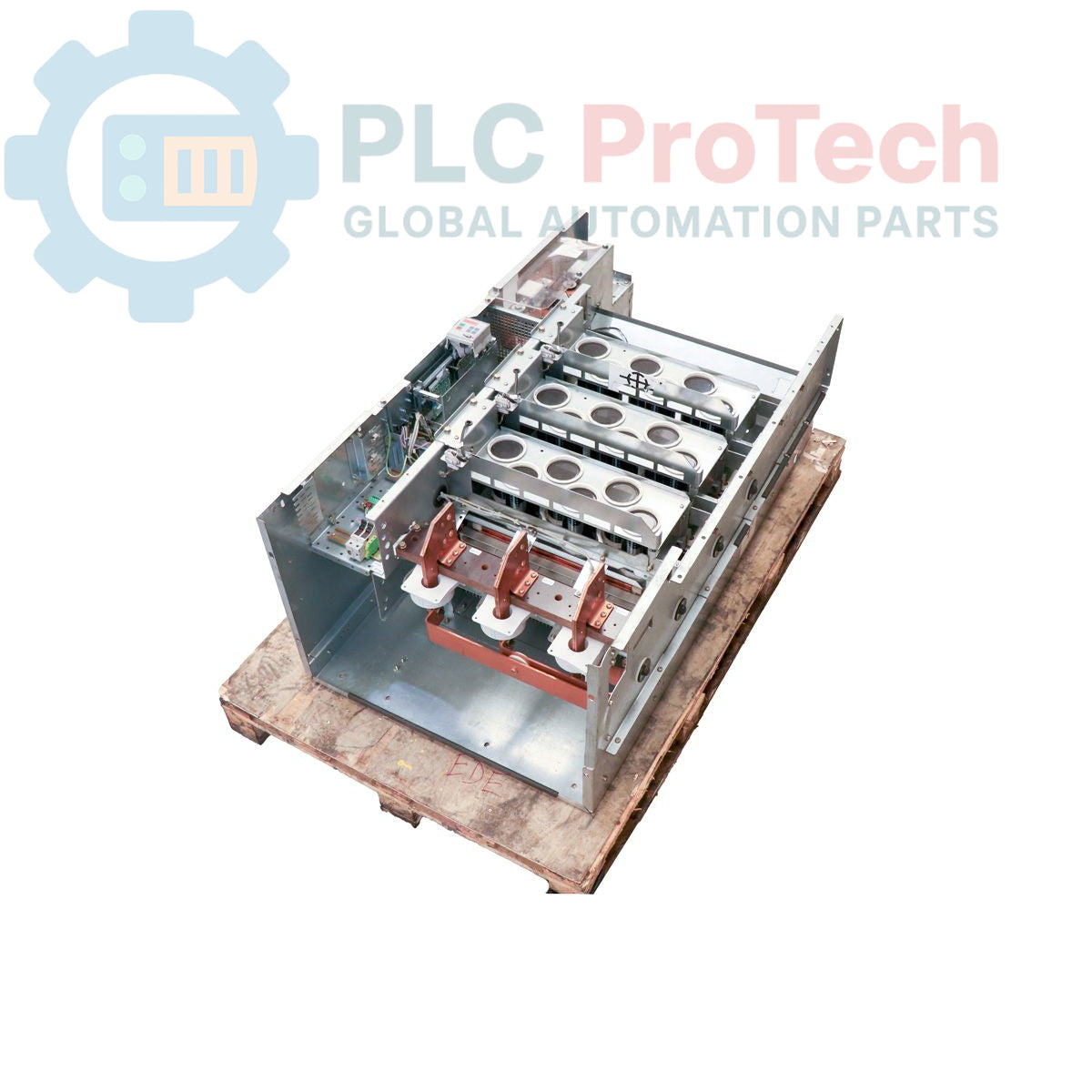

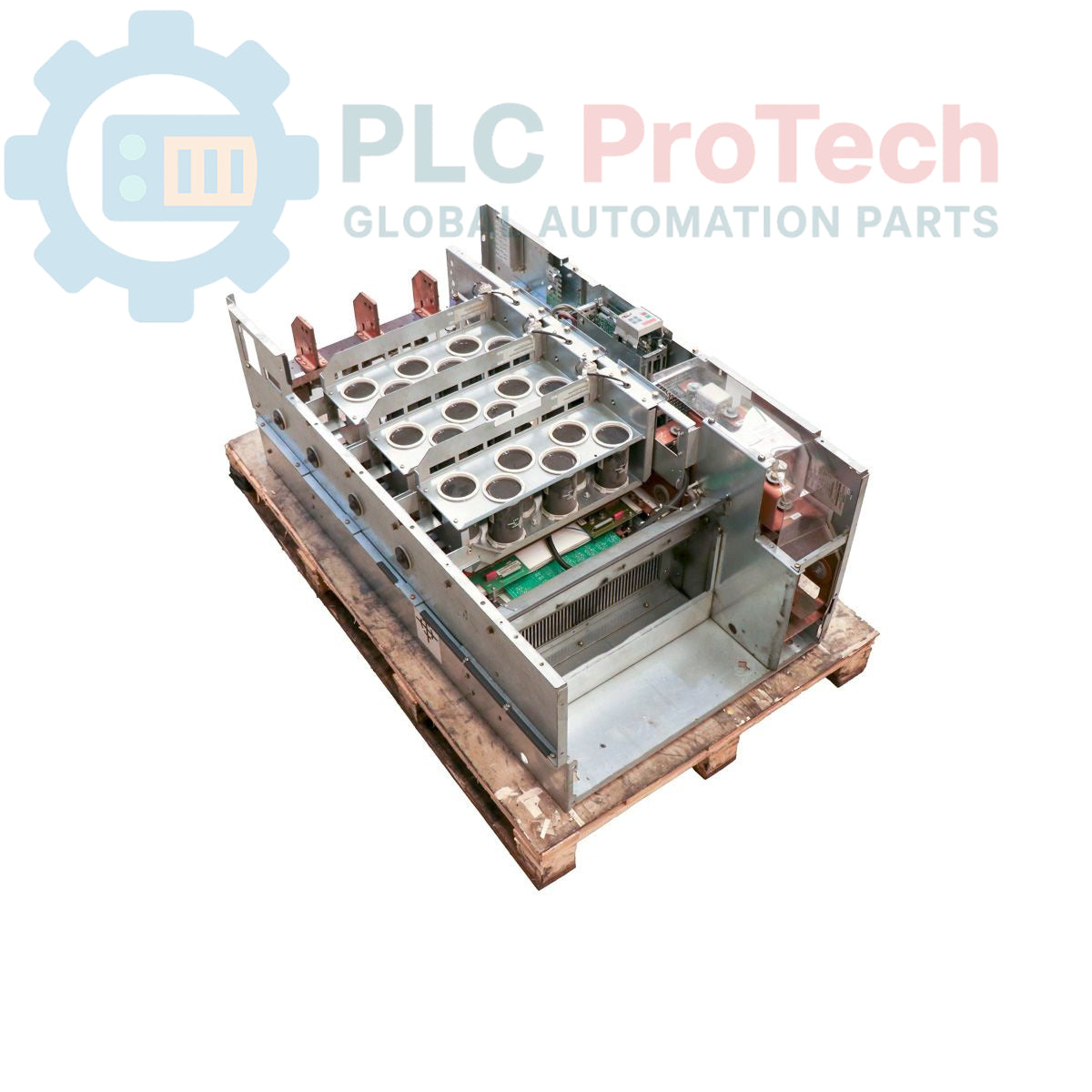

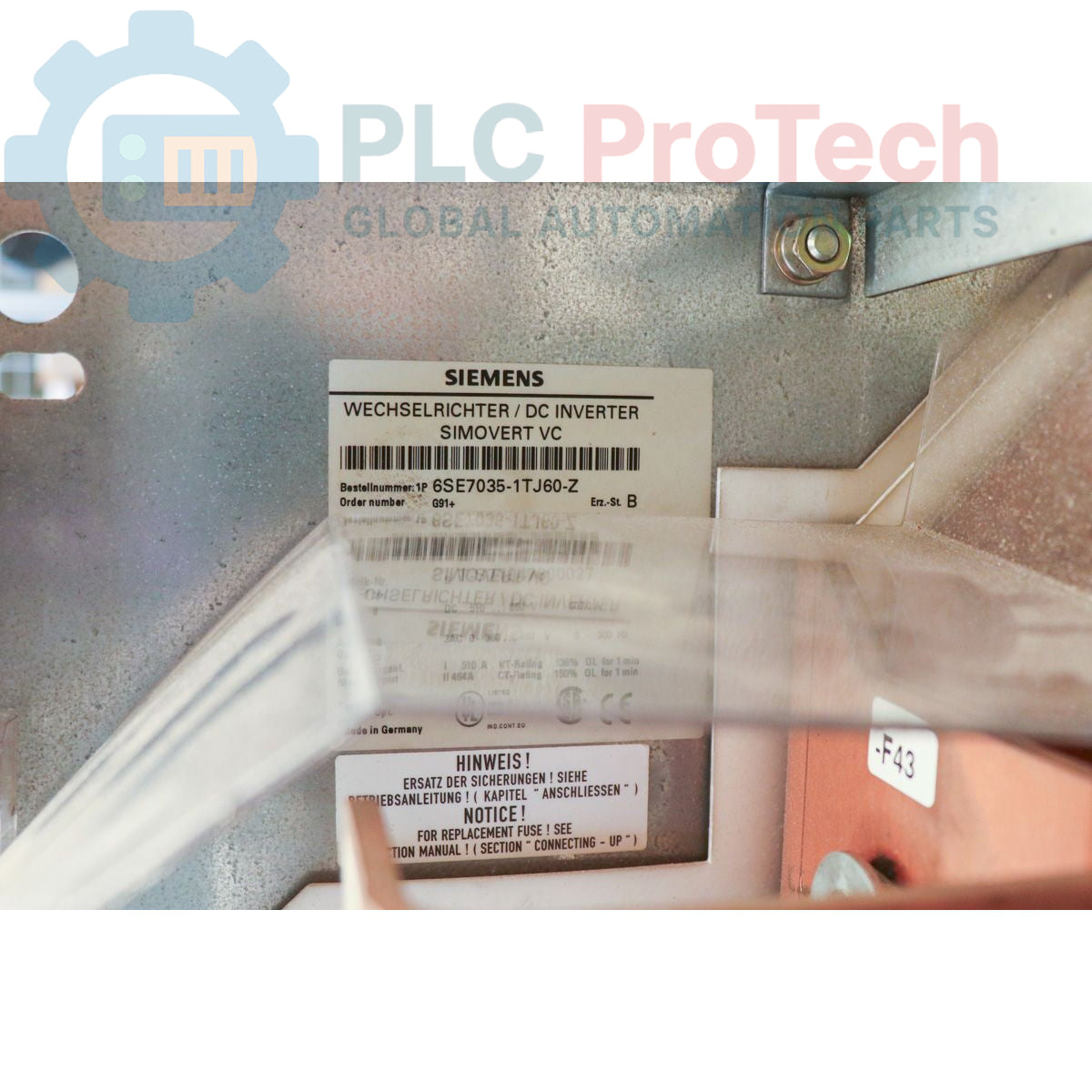

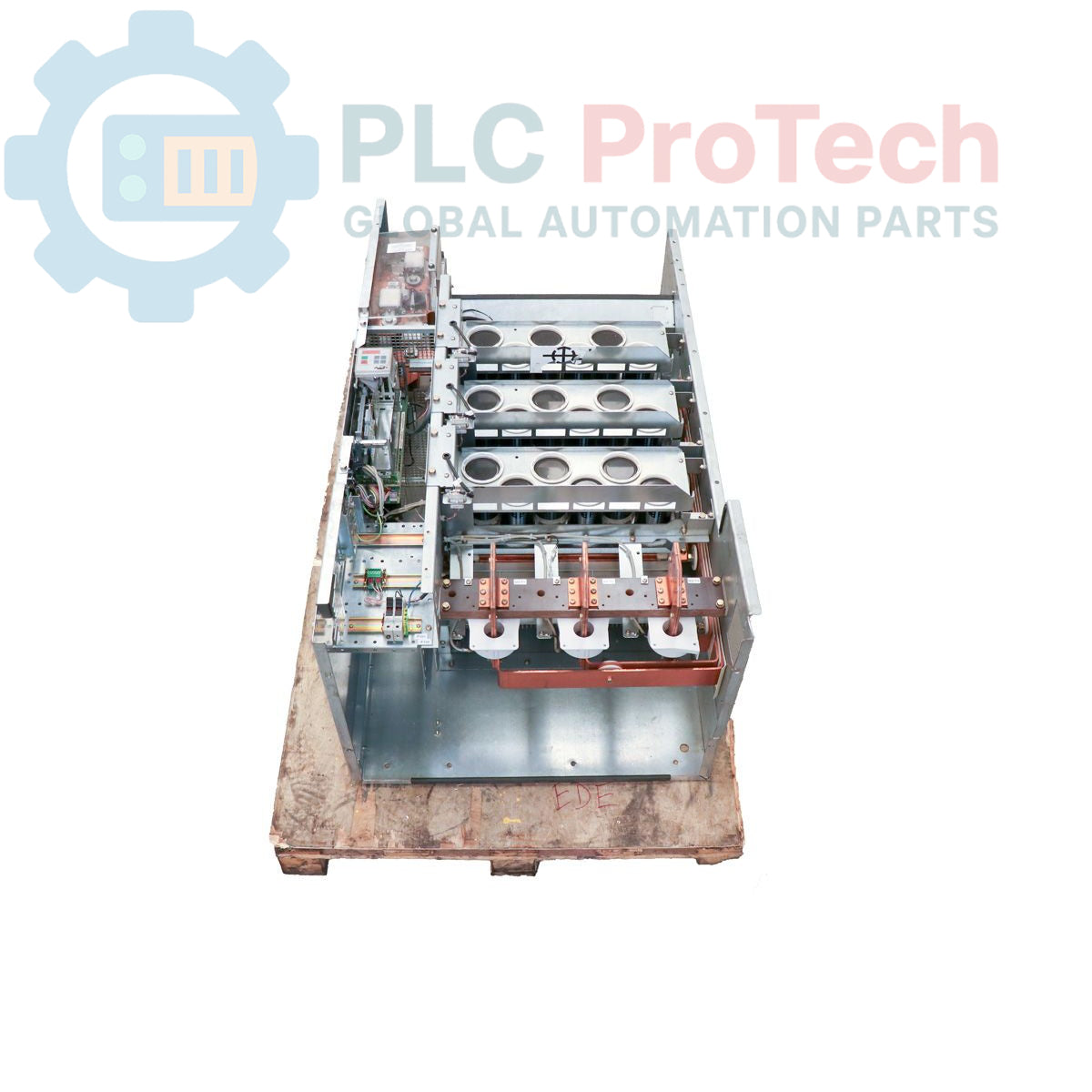

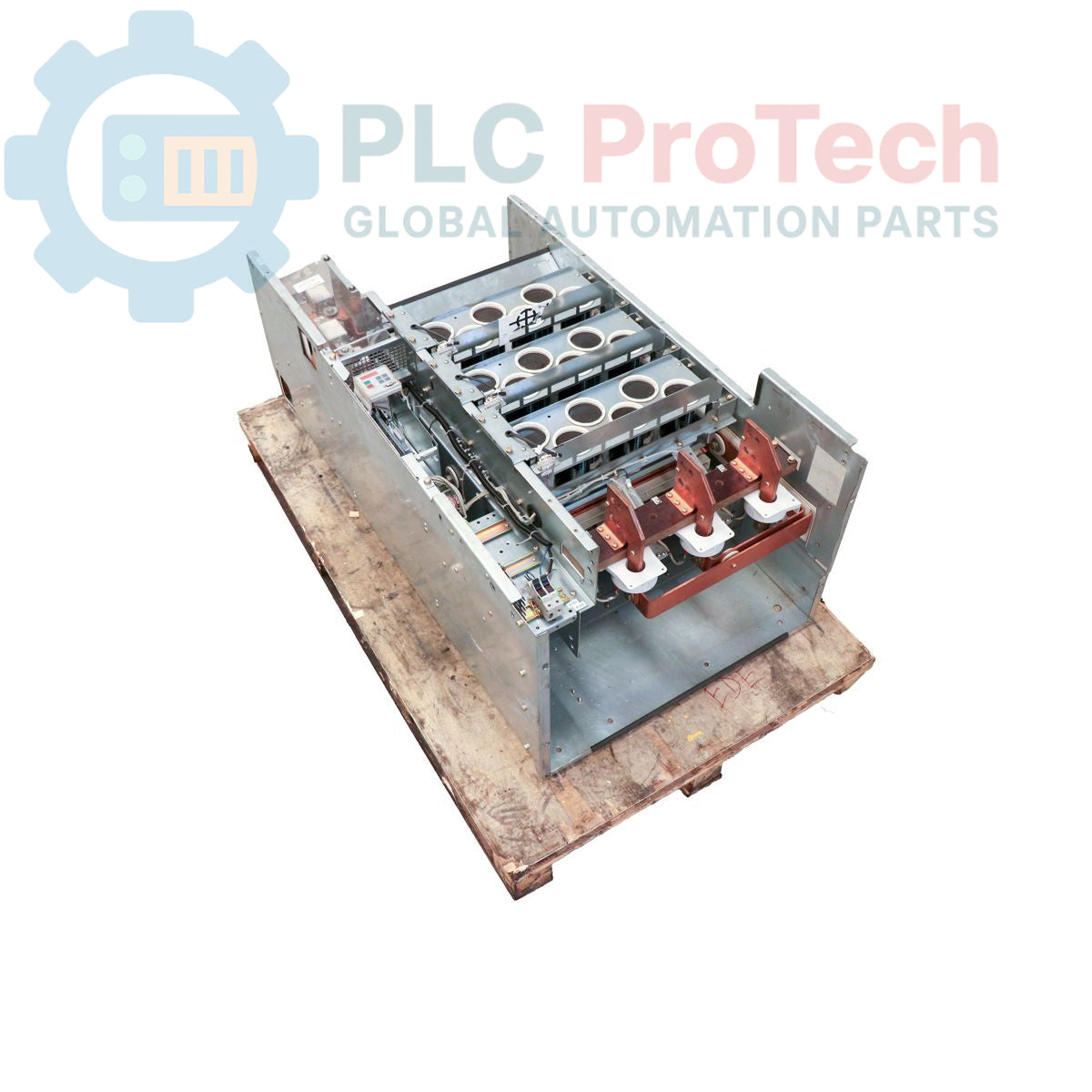

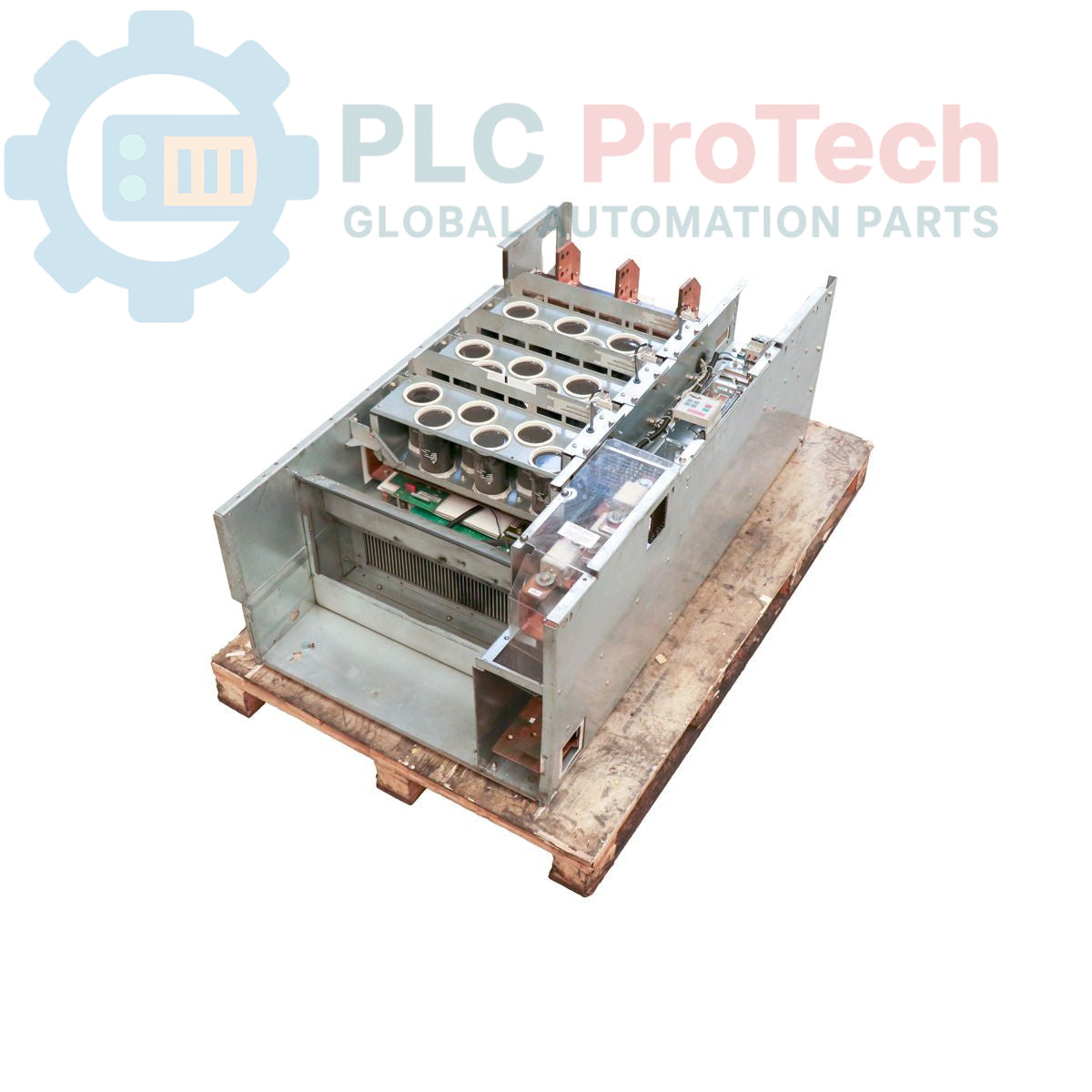

Siemens 6SE7035-1TJ60-Z SIMOVERT MASTERDRIVES Controllo vettoriale

Descrizione

Il Siemens 6SE7035-1TJ60-Z è un dispositivo di installazione sostitutivo/dispositivo sostitutivo SIMOVERT MASTERDRIVES con controllo vettoriale. Questo azionamento di base per impieghi gravosi opera come convertitore di frequenza variabile centrale per regolare la velocità, la coppia e la dinamica di motori industriali di grandi dimensioni. Fornisce un'infrastruttura elettrica con tensione operativa nominale di 650 V, erogando una corrente continua di 510 A e una potenza meccanica all'albero di 250 kW. Operando all'interno della gerarchia dei prodotti MASTERDRIVES, l'unità funge da attuatore per il controllo vettoriale ad alta capacità, in grado di azionare complessi sistemi con motori asincroni o sincroni. L'assemblaggio di base costituisce un'architettura di azionamento centrale progettata per integrare moduli opzionali ausiliari e schede di comunicazione in base alla topologia dell'impianto e ai requisiti di automazione del sistema.

Caratteristiche

• Struttura di controllo vettoriale configurata per la regolazione ad alta precisione della velocità e della coppia del motore.
• Designato funzionalmente come unità di installazione sostitutiva/dispositivo sostitutivo per il ripristino di sistemi legacy.
• Blocco di potenza industriale per impieghi gravosi, in grado di fornire livelli di corrente continua di 510 A.
• Architettura aperta dell'azionamento di base, progettata per accettare slot per opzioni specifiche dell'applicazione.
• Costruzione industriale di grande formato conforme ai requisiti di ingegneria dei sistemi per installazioni ad alta potenza.

Applicazioni

• Ventilatori industriali ad alta capacità, soffianti principali per la ventilazione e impianti di trattamento dell'aria.
• Pompe principali per la distribuzione dell'acqua, impianti di trattamento delle acque reflue e trasporto di fluidi industriali pesanti.
• Estrusori, miscelatori e macchinari pesanti per la compoundazione nella lavorazione della gomma e delle materie plastiche.
• Azionamenti sezionali per linee di movimentazione continua dei materiali, come cartiere, laminatoi per l'acciaio e industrie tessili.
• Sistemi di trasporto di grandi dimensioni, argani per la movimentazione dei materiali e assi di traslazione su rotaia per gru pesanti.

Specifiche tecniche

Prestazioni

Elettrica

Meccanica

Linee guida per l'installazione

• Gestione dell'involucro: A causa del peso elevato dell'unità, pari a 369,68 kg, utilizzare gru a ponte per carichi pesanti, golfari di sollevamento meccanici e strumenti di imbracatura dedicati durante il trasporto e il disimballaggio.
• Integrazione nell'armadio: Montare saldamente il dispositivo in un armadio di controllo strutturale specializzato, progettato per supportare l'altezza di 198,00 cm e configurazioni con carico sul pavimento in profondità.
• Ventilazione forzata: Installare ventole di estrazione di dimensioni adeguate a livello di armadio e garantire uno spazio libero sufficiente per assicurare flussi continui di aria di raffreddamento ad alta portata attraverso i dissipatori interni.
• Cablaggio di potenza: Terminare i cavi di alimentazione elettrica ad alta potenza con capicorda industriali a compressione, rispettando rigorosamente i requisiti di coppia indicati sulle sbarre elettriche principali.
• Precauzioni EMI/RFI: Utilizzare cavi del motore completamente schermati e mantenere un corretto collegamento a terra ad alta frequenza a 360 gradi per tutte le linee dei segnali di controllo, al fine di ridurre al minimo le interferenze irradiate.
• Messa a terra del sistema: Collegare un conduttore dedicato di messa a terra in rame di grande sezione dalla piastra di terra del telaio principale del drive direttamente alla rete della barra di terra strutturale dell'impianto.

Domande frequenti

Qual è la funzione principale di questo hardware specifico?

È un'unità sostitutiva di un azionamento ad alta potenza a frequenza variabile con controllo vettoriale, utilizzata per gestire motori industriali da 250KW.

Quali sono i principali valori nominali di corrente e tensione di questa unità?

L'unità funziona a una tensione nominale di 650V, con una corrente di uscita nominale continua di 510A.

Questa unità include interfacce fieldbus interne come dotazione standard?

Questa è un'architettura di drive di base; le opzioni di comunicazione aggiuntive e i moduli specializzati devono essere configurati esternamente in base alla rete operativa.

Cosa implica la fase del ciclo di vita del prodotto per le configurazioni ingegneristiche?

Il drive è ufficialmente classificato come obsoleto dal produttore, il che lo rende ideale come ricambio legacy o dispositivo sostitutivo plug-and-play per installazioni esistenti.

Quali sono le dimensioni fisiche dell'alloggiamento del drive?

Le dimensioni a livello di armadio sono 79.00 cm di larghezza, 198.00 cm di altezza e 109.00 cm di profondità.

Quanto pesa questo modulo ai fini dei calcoli strutturali del pavimento?

Il peso fisico netto dell'hardware è di 369.68kg.

Quale tipo di metodo di controllo del motore utilizza il processore interno?

È progettato specificamente sulla base della strategia Siemens MASTERDRIVES Vector Control (VC).

Qual è il codice delle merci assegnato a questo dispositivo?

Il codice ufficiale internazionale delle merci per questa apparecchiatura è 85044095.

Esistono limiti specifici all'esportazione associati a questa apparecchiatura?

La classificazione ai sensi dei regolamenti sul controllo delle esportazioni per questo articolo è designata con ECCN: N.

Questa unità può essere montata orizzontalmente se lo spazio nell'armadio è limitato?

No, a causa delle sue dimensioni fisiche, del peso e dei requisiti critici di ventilazione, questo dispositivo deve essere installato in posizione verticale.
