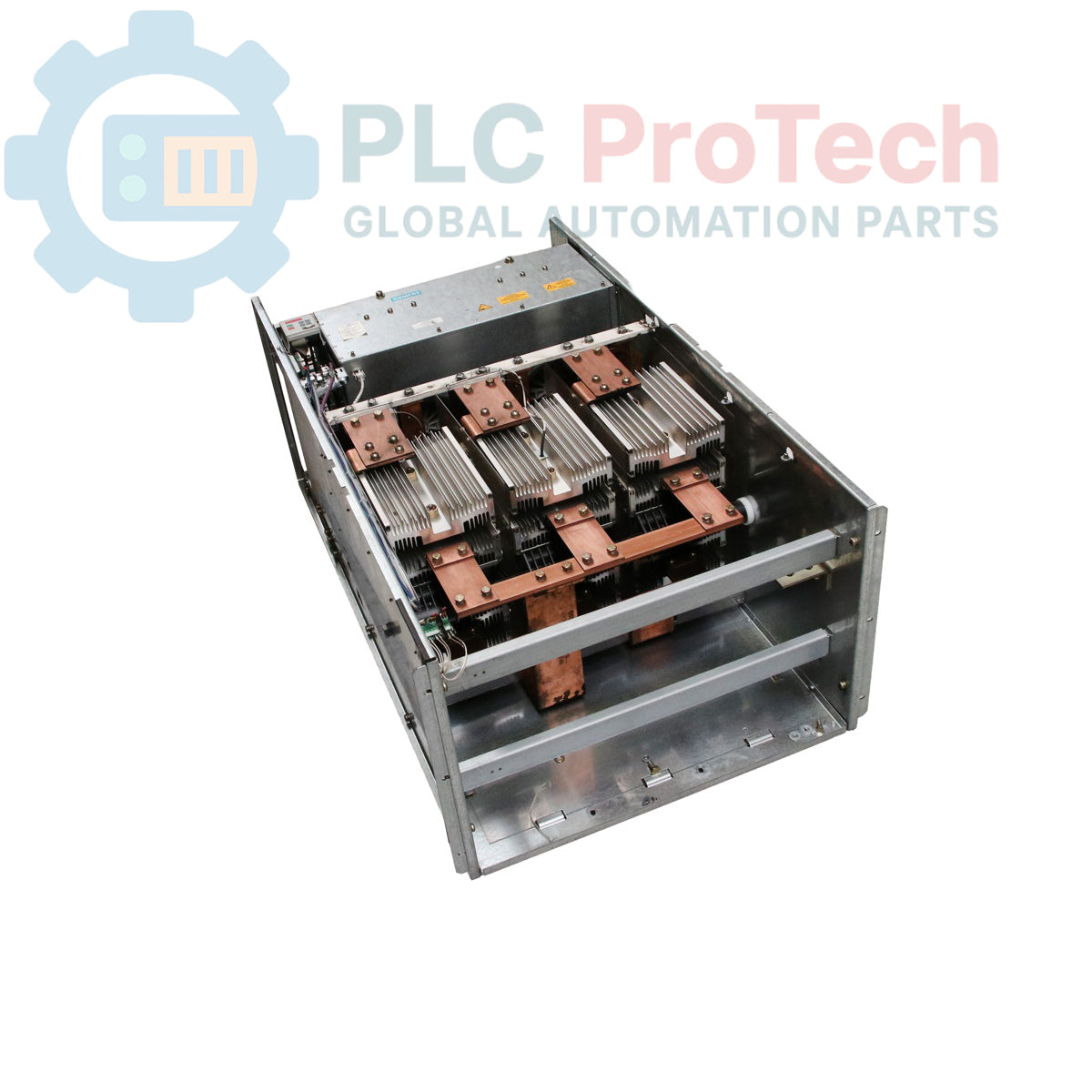

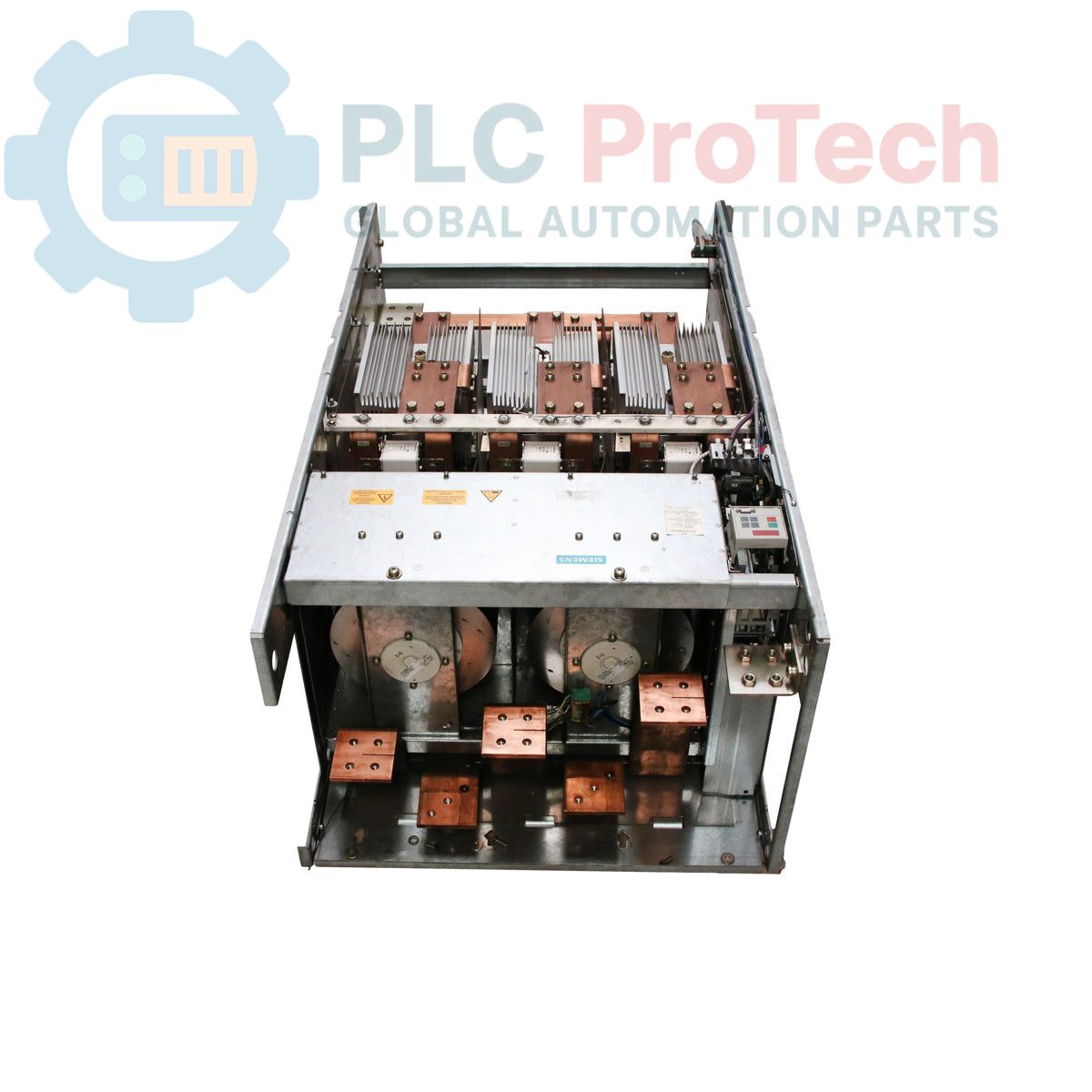

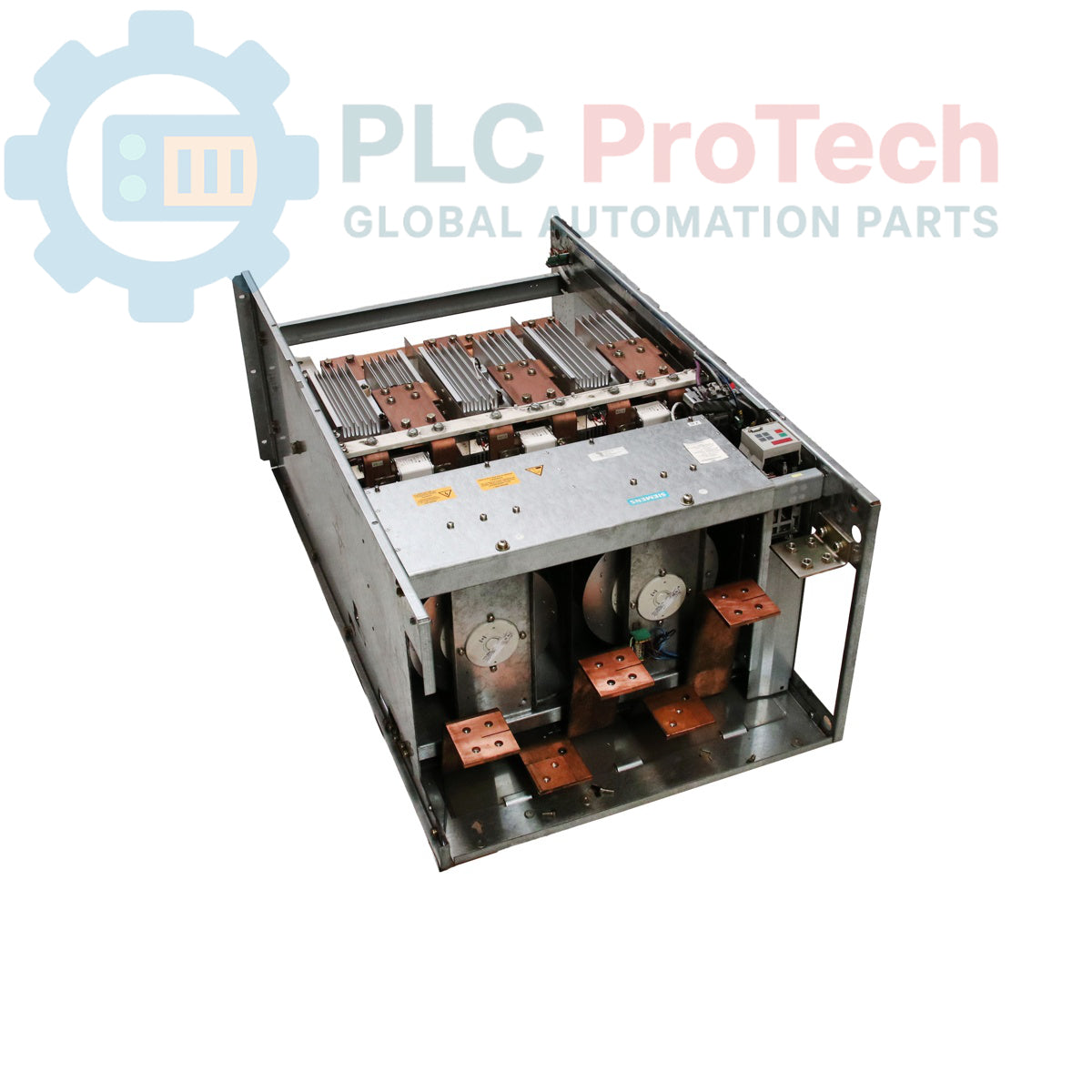

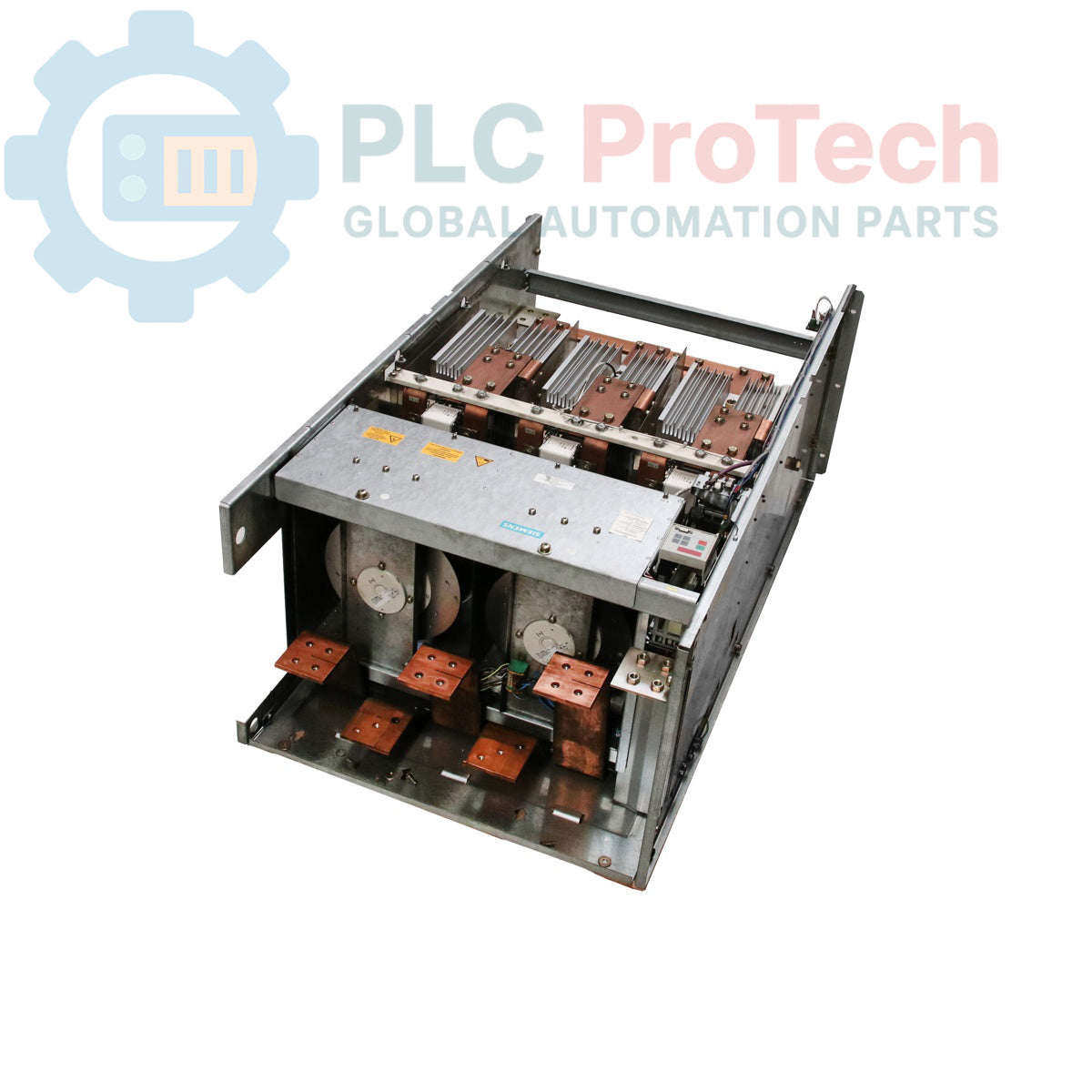

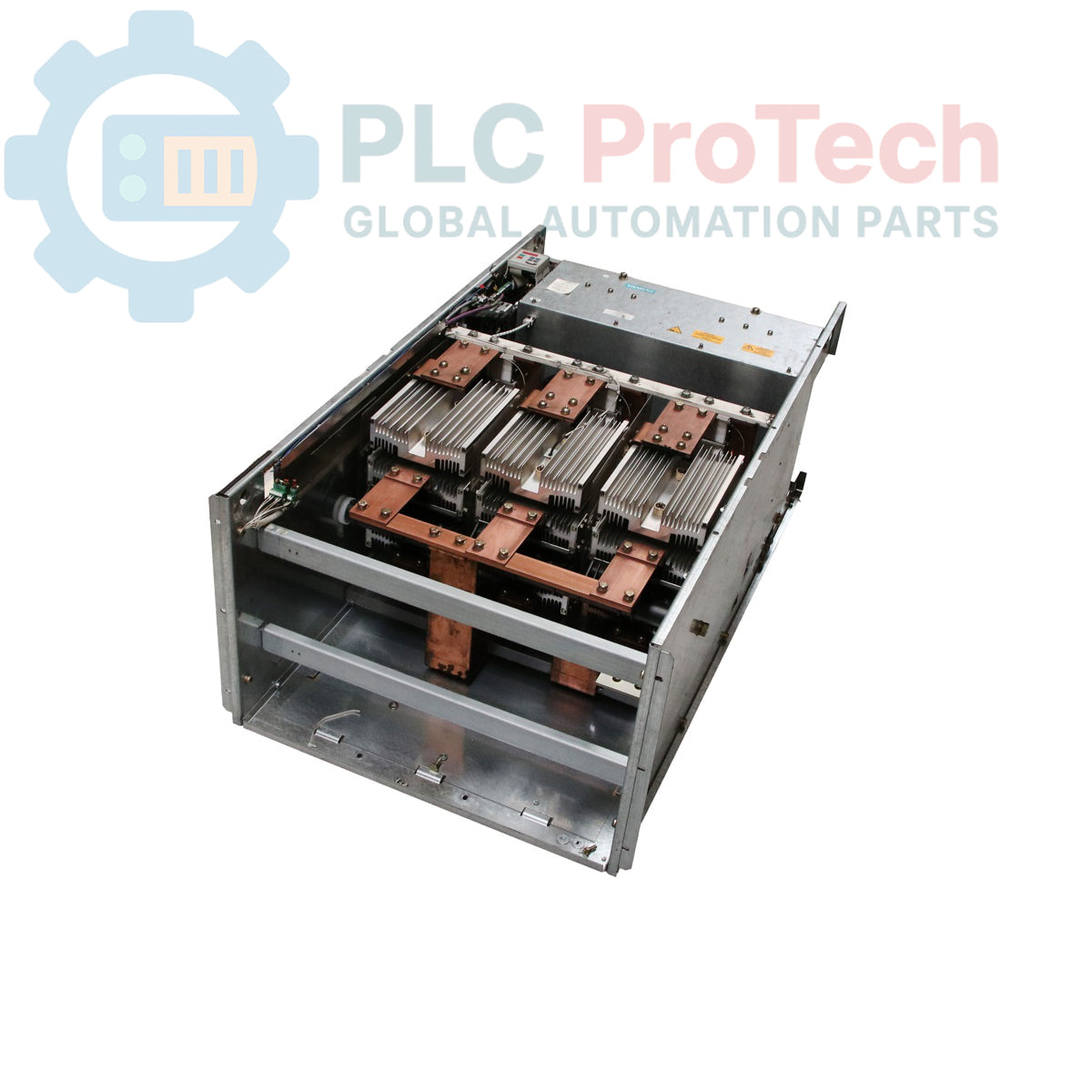

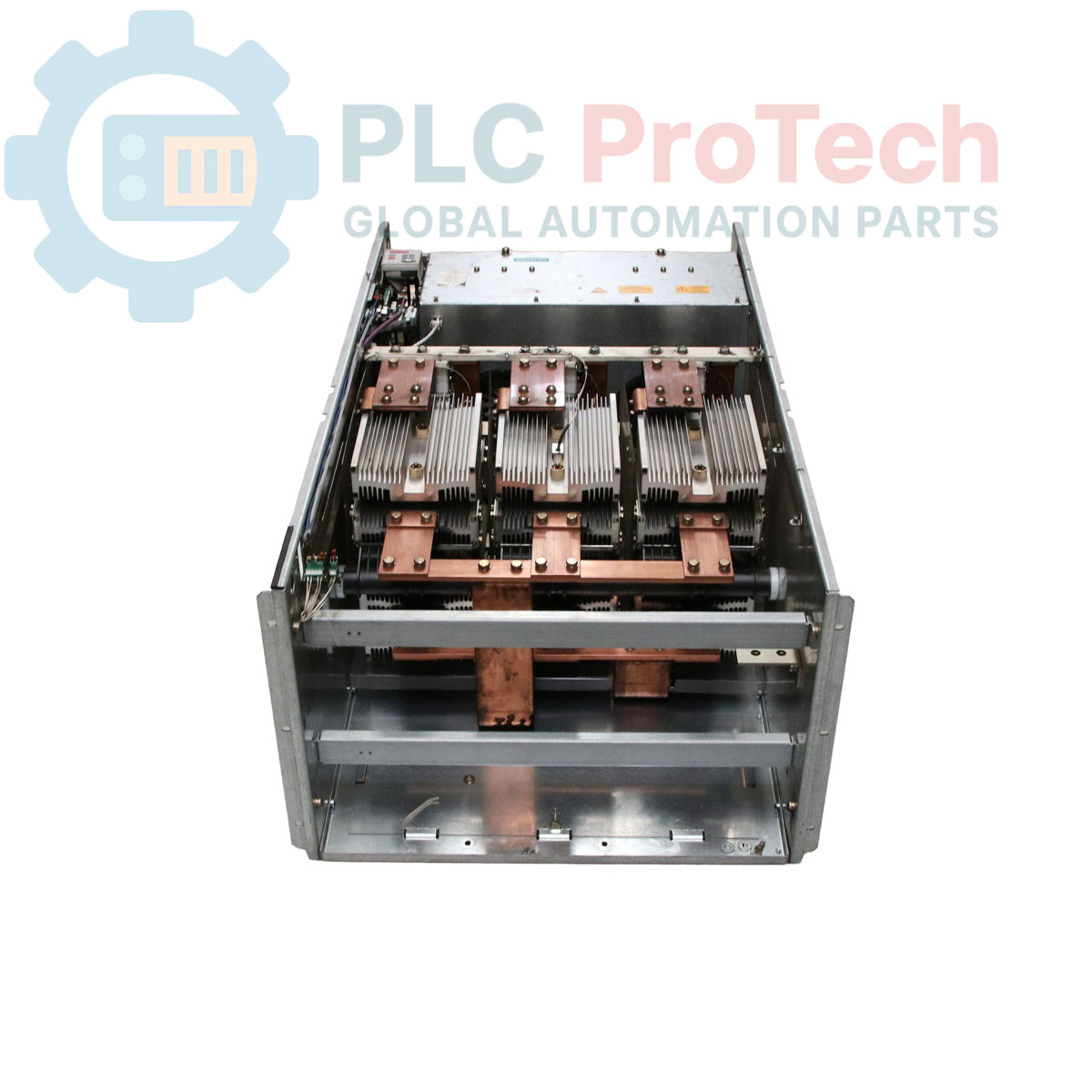

SIEMENS 6SE7041-8EK85-0AA0 SIMOVERT MASTERDRIVES Unità di potenza IP00

Panoramica

Il SIEMENS 6SE7041-8EK85-0AA0 è un'unità di alimentazione sostitutiva per impieghi gravosi e di capacità industriale, progettata per le piattaforme legacy di inverter per il controllo vettoriale e il controllo del movimento SIMOVERT MASTERDRIVES. Operando con un ingresso CA trifase da 380 V a 480 V a 50/60 Hz, questo modulo di potenza ad alta uscita offre una capacità nominale di corrente continua di 1780 A. In infrastrutture ad alta intensità di capitale, come laminatoi a caldo per metalli, argani per miniere profonde, grandi stazioni municipali di pompaggio dell'acqua e ventilatori di tiraggio per centrali termoelettriche, il guasto improvviso di un sistema di azionamento principale arresta completamente le operazioni. Il 6SE7041-8EK85-0AA0 funge da dispositivo sostitutivo chassis a inserimento diretto, progettato per ripristinare le capacità complete di modulazione della coppia e della velocità dei macchinari pesanti critici, riducendo al contempo i tempi di fermo della produzione non programmati.

Architettura meccanica e instradamento del sistema di controllo

La topologia fisica di questa unità inverter di grandi dimensioni utilizza una struttura aperta non alloggiata con grado IP00, destinata esclusivamente all'integrazione all'interno di vani specializzati per apparecchiature elettriche climatizzati. Lo stadio di potenza interno si basa su moduli a transistor bipolare a gate isolato (IGBT) ad alta capacità, configurati come ponte di potenza ad alta efficienza. A causa del suo ingombro significativo e di un peso netto del prodotto di 345.20 kg, il modulo integra punti di montaggio meccanici dedicati per impieghi gravosi e percorsi interni di raffreddamento ad aria forzata. I segnali di controllo e gli impulsi di comando si interfacciano direttamente con le schede di regolazione digitale del sistema master tramite l'architettura bus interna dell'azionamento, preservando la sincronizzazione a bassa latenza e proteggendo la logica di elaborazione interna dalle interferenze elettromagnetiche locali ad alta tensione.

Matrice dei parametri hardware verificati

Diagnostica ingegneristica e domande frequenti sulle applicazioni

È possibile ordinare questa unità con opzioni specializzate di comunicazione o di espansione ausiliaria preinstallate?

Il 6SE7041-8EK85-0AA0 rappresenta un dispositivo di sostituzione standard dell'unità di potenza base dell'azionamento. Contiene la matrice di potenza IGBT principale e le interfacce di comando, ma le schede opzionali aggiuntive, come le interfacce di comunicazione Profibus (CBP2), i moduli di valutazione degli encoder a impulsi (SBP) o le schede I/O estese (EB1), devono essere trasferite dalla vecchia unità oppure ordinate come articoli separati tramite il personale commerciale tecnico.

Qual è il rischio funzionale dell'installazione di un'unità indicata nella fase del prodotto "Fuori produzione"?

Lo stato "Fuori produzione" indica che la serie non rappresenta più la generazione attuale per i nuovi progetti ingegneristici. Tuttavia, rimane pienamente supportata tramite canali tecnici certificati come ricambio critico di fabbrica, per garantire che gli impianti operativi possano mantenere i sistemi legacy senza dover completare un intero e costoso aggiornamento del sistema di azionamento.

Quale infrastruttura di raffreddamento deve essere verificata all'interno dell'involucro ospite prima dell'installazione?

Poiché si tratta di un'unità chassis IP00 che genera una quantità significativa di calore con un carico di 1780 A, l'armadio elettrico ospite deve garantire una ventilazione adeguata e continua ad aria forzata. I percorsi di ingresso e uscita dell'aria dell'armadio devono essere conformi ai requisiti di portata volumetrica in piedi cubi al minuto (CFM) dello chassis, per prevenire punti caldi interni e interventi localizzati per sovratemperatura.

Protocollo di sollevamento in campo e messa in servizio meccanica

• Sollevamento meccanico e distanze di sicurezza: Poiché lo chassis pesa 345.20 kg ed è alto 157.50 cm, utilizzare gru a ponte certificate o sistemi di sollevamento meccanico collegati agli occhielli di sollevamento designati in fabbrica. Posizionare verticalmente l'unità di base nel vano del pannello, mantenendo gli spazi di sicurezza obbligatori attorno agli ingressi e alle uscite dell'aria specificati dalla disposizione dell'apparecchiatura master.

• Tensione meccanica dei collegamenti alle sbarre: Collegare le linee CA di ingresso ad alta corrente e le fasi del motore in uscita utilizzando sbarre in rame di alta qualità. Serrare tutti i bulloni meccanici con una chiave dinamometrica calibrata, applicando l'esatta coppia di serraggio di fabbrica prevista per i telai ad alta corrente, per eliminare i microspazi, prevenire archi da contatto ad alta resistenza ed evitare danni termici ai terminali.

• Messa a terra galvanica e percorso di terra: Collegare una treccia di terra di protezione (PE) in rame, di sezione elevata e a bassa impedenza, direttamente dal prigioniero principale di messa a terra dello chassis alla sbarra di terra primaria dell'involucro. Rimuovere eventuali vernici non conduttive o pellicole di ossido dal punto di contatto per ottenere una bassa resistenza e proteggere i componenti interni dal rumore industriale di modo comune.

• Cablaggio di controllo e separazione dei segnali: Instradare tutte le linee di controllo a bassa tensione, i collegamenti in fibra ottica e i cavi dei sensori esterni attraverso canaline metalliche separate e messe a terra. Garantire una distanza minima di 300 mm dalle sezioni di potenza in ingresso e in uscita a 480 V, per evitare che le armoniche di commutazione dell'inverter deformino i dati del circuito di controllo.
