Siemens 6SL3120-2TE15-0AA4 SINAMICS S120 Modulo a doppio motore

Descrizione

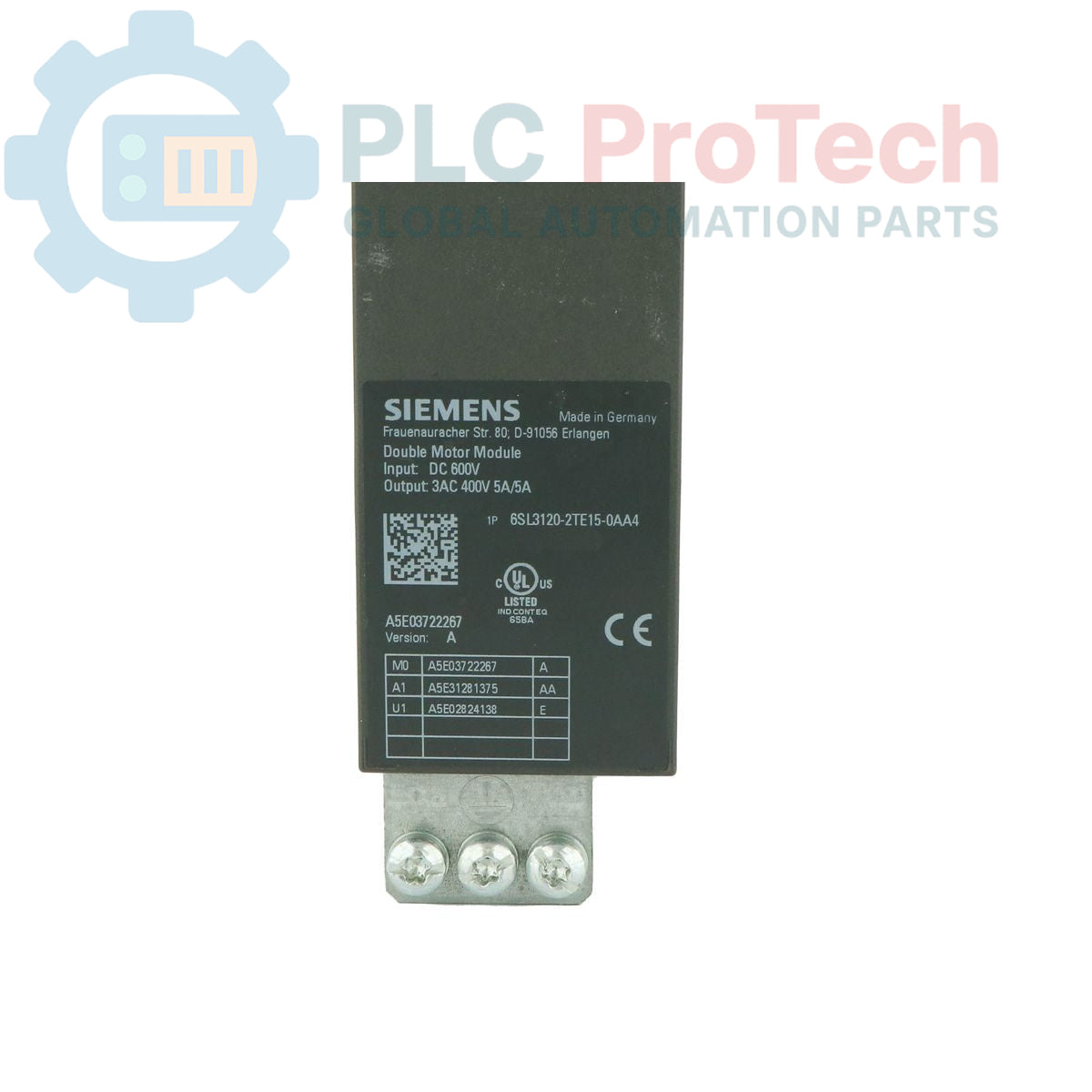

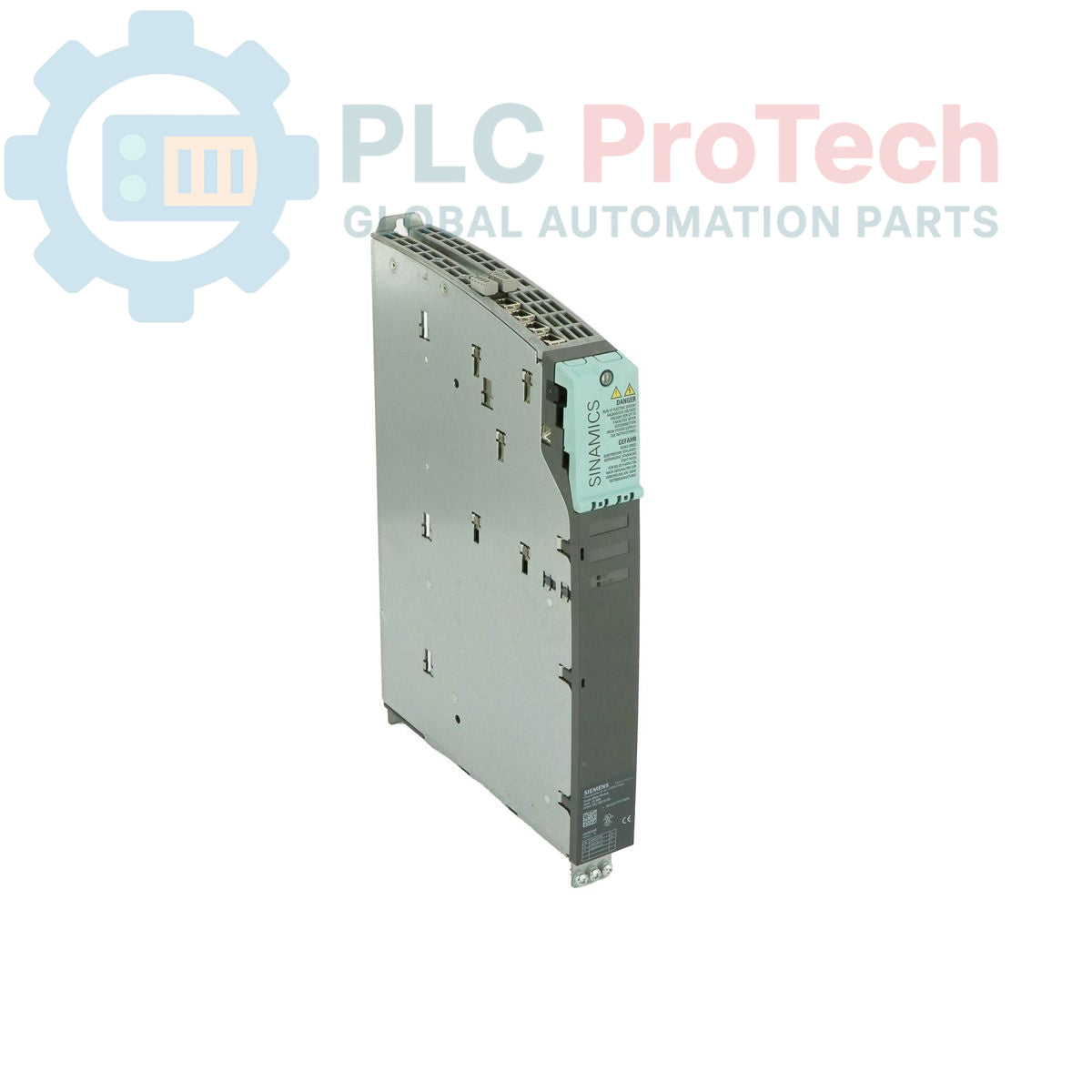

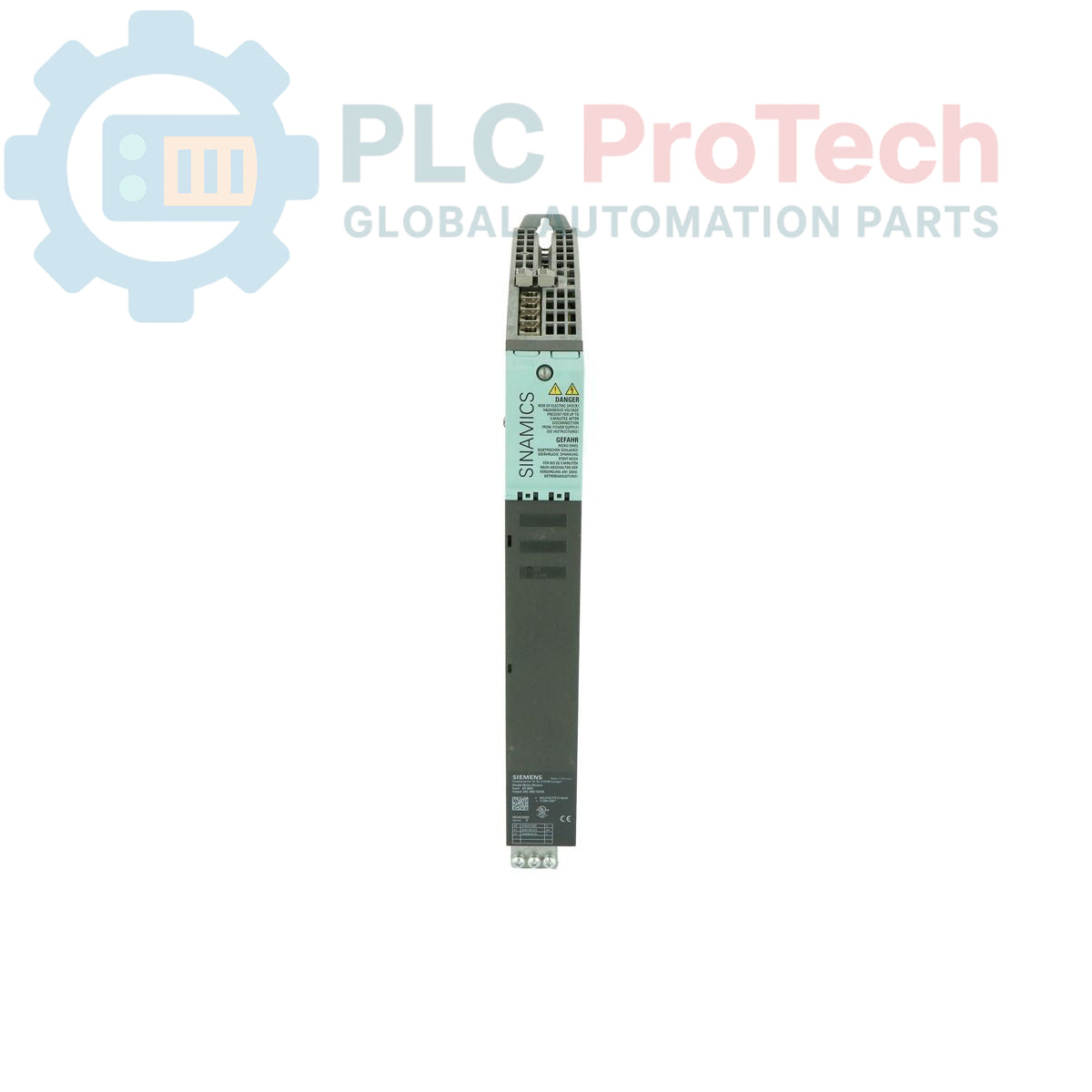

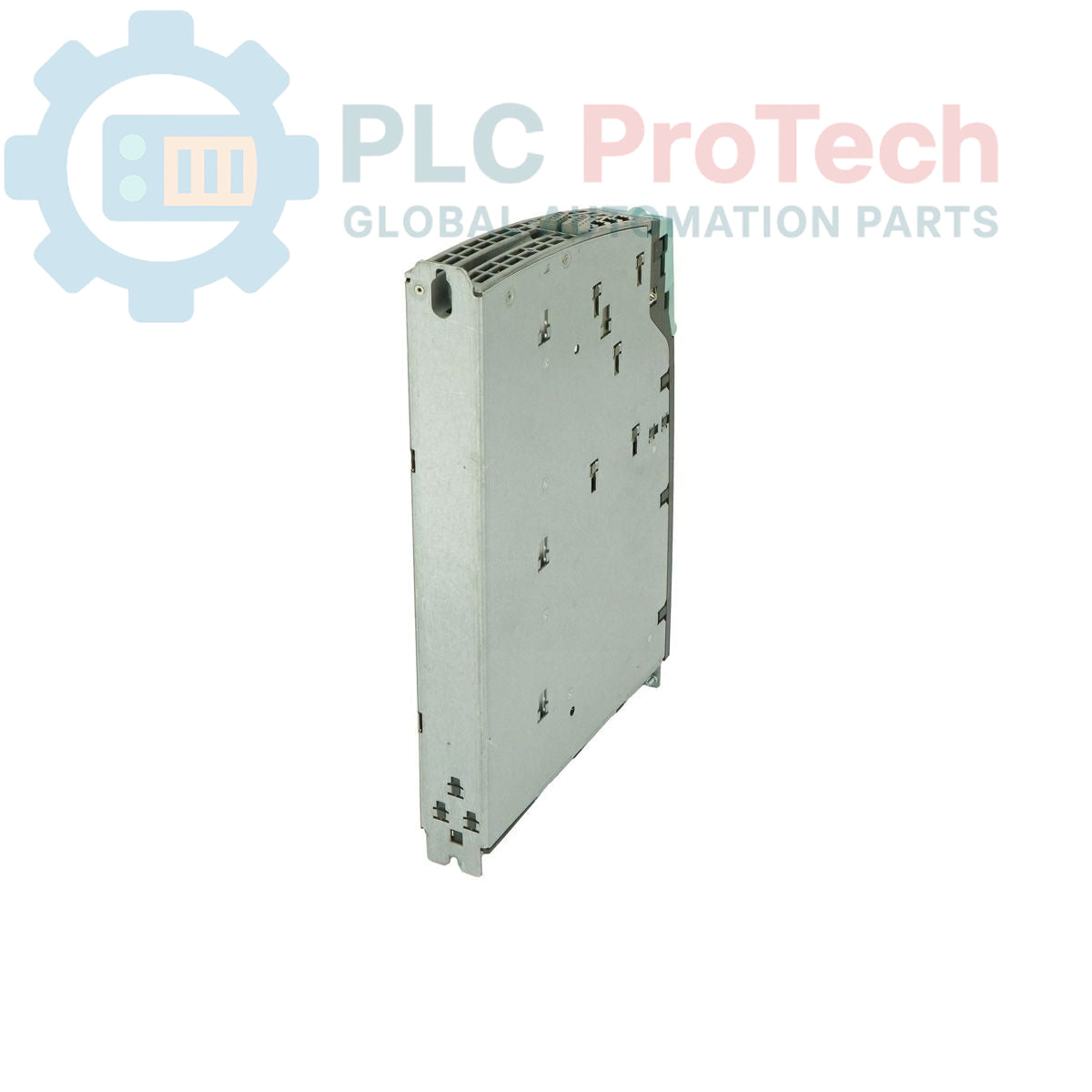

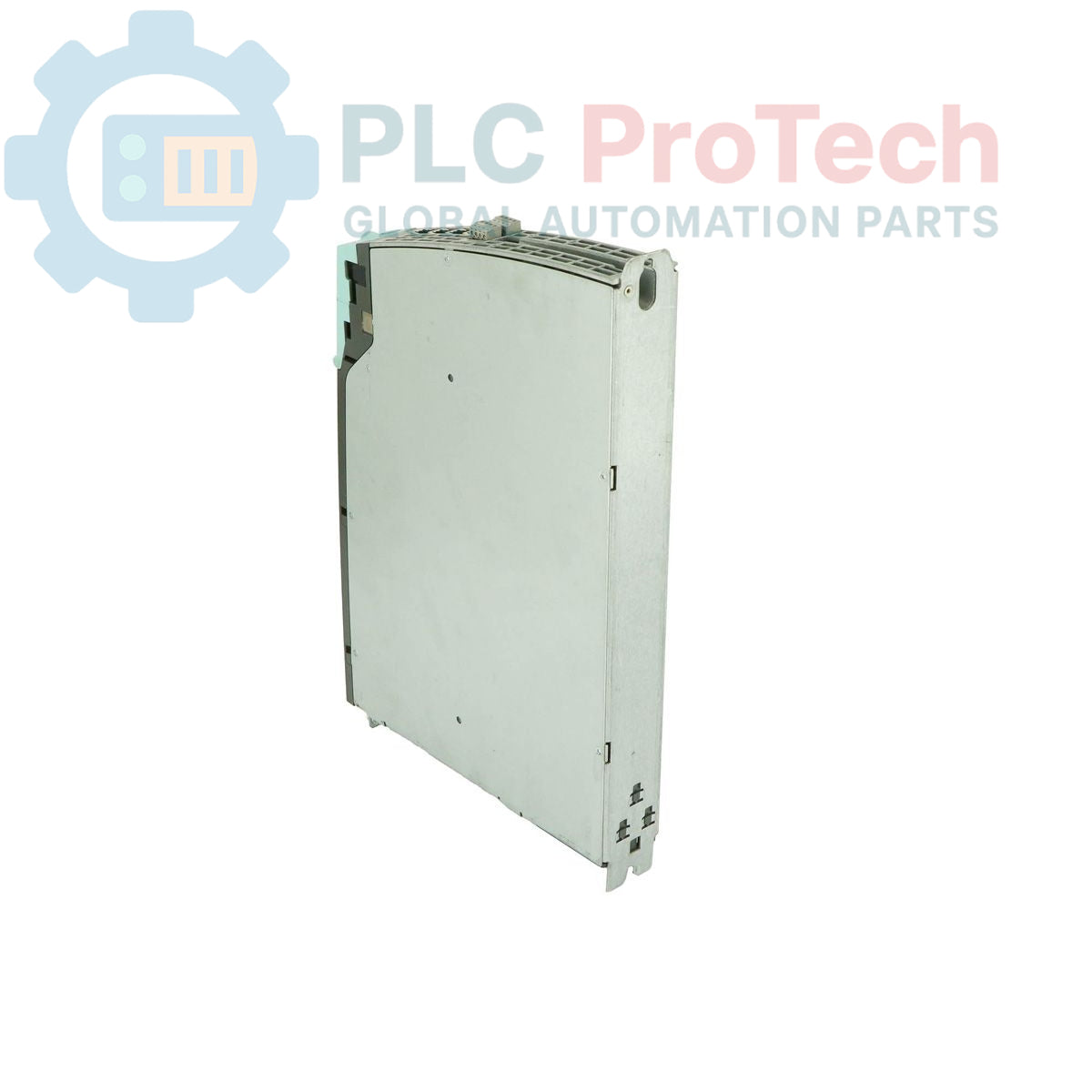

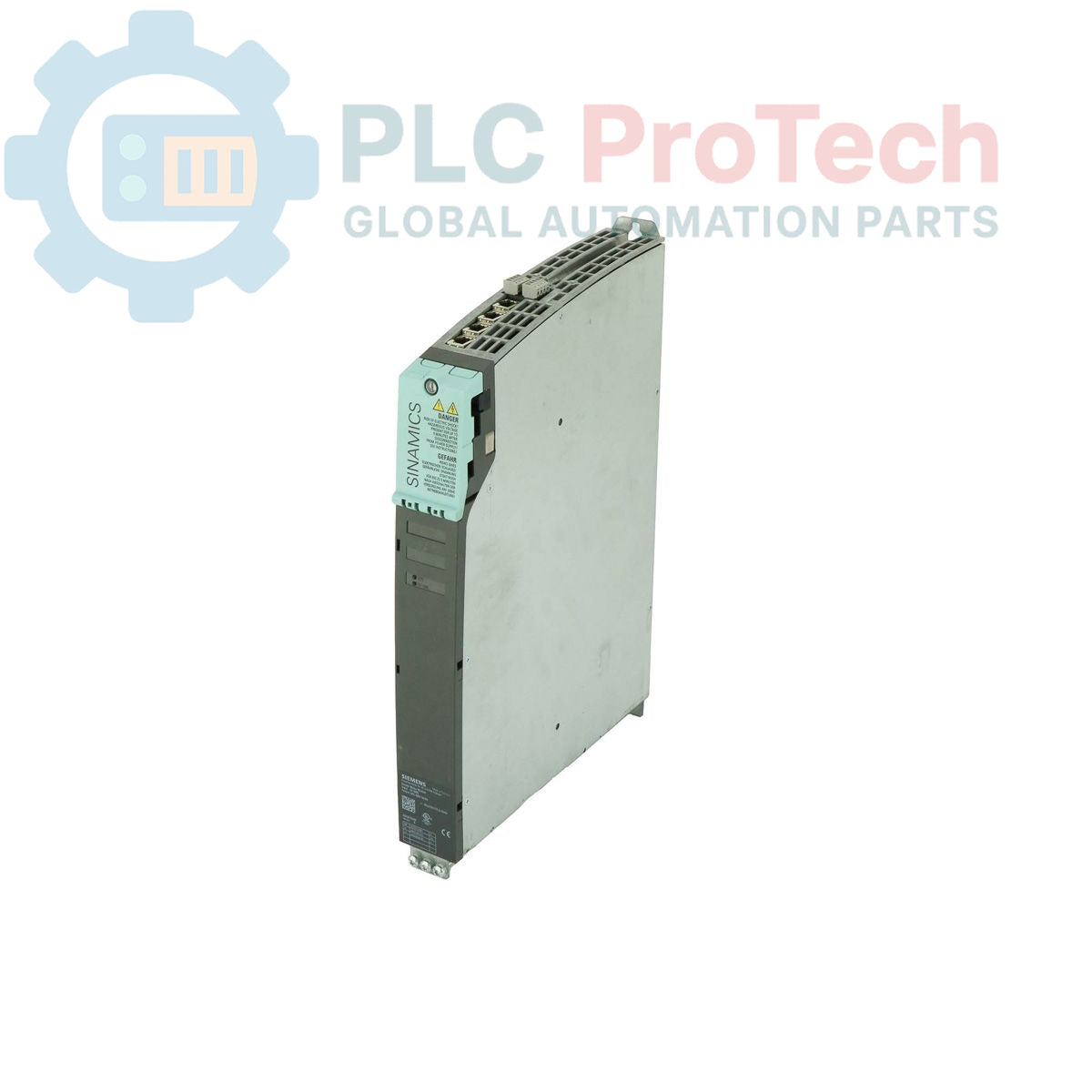

Il 6SL3120-2TE15-0AA4 è un Double Motor Module SINAMICS S120 ad alte prestazioni, progettato per configurazioni di azionamento modulari in cui più motori richiedono un controllo del movimento sincronizzato o indipendente. Alloggiato in un formato booksize ottimizzato, questo modulo converte un ingresso da 600 V CC in due uscite indipendenti a 400 V CA trifase, ciascuna in grado di erogare 5 A. È progettato per attività industriali complesse e dispone di raffreddamento ad aria interno per mantenere la stabilità termica sotto carico. Il modulo supporta la modulazione avanzata dei pattern di impulsi per migliorare la dinamica del controllo del motore e include funzioni Safety Integrated integrate per soddisfare i moderni requisiti di sicurezza industriale. La confezione include un cavo DRIVE-CLiQ, che consente una comunicazione rapida e priva di errori tra l'azionamento e l'unità di controllo.

Caratteristiche

• Configurazione: Double Motor Module per il controllo di due motori indipendenti.
• Formato: Struttura compatta in formato booksize per un'integrazione salvaspazio nel quadro.
• Specifiche elettriche: ingresso da 600 V CC; uscita a 400 V CA trifase a 5 A / 5 A.
• Raffreddamento: Design con raffreddamento ad aria interno per la gestione termica.
• Funzionalità avanzate: Supporta pattern di impulsi ottimizzati e funzioni Safety Integrated estese.
• Connettività: Include un cavo DRIVE-CLiQ per la comunicazione digitale ad alta velocità.
• Sostituzione: Sostituisce il modello precedente 6SL3120-2TE15-0AA3.

Applicazioni

• Macchine utensili multiasse e robotica.
• Macchine per il confezionamento e il riempimento ad alta velocità.
• Sistemi di trasporto sincronizzati per la movimentazione dei materiali.
• Macchinari tessili e per la stampa che richiedono un coordinamento preciso di più motori.
• Architetture di controllo distribuito nella produzione di processo.

Specifiche tecniche

Linee guida per l'installazione

• Integrazione nel quadro: Assicurarsi che il modulo booksize sia installato in un quadro di controllo pulito e asciutto, con uno spazio libero verticale sufficiente a consentire il corretto funzionamento del sistema di raffreddamento ad aria interno.
• Cablaggio: Collegare il bus da 600 V CC tramite le barre del circuito intermedio specificate e assicurarsi che i cavi del motore siano schermati per ridurre le interferenze elettromagnetiche.
• Comunicazione: Utilizzare il cavo DRIVE-CLiQ fornito per collegare il modulo all'unità di controllo (CU); assicurarsi che il cavo sia posato lontano dai cavi di potenza elevata per prevenire disturbi del segnale.
• Funzioni di sicurezza: Configurare i parametri Safety Integrated tramite il software TIA Portal o STARTER per abilitare STO (Safe Torque Off) o altre funzioni di sicurezza richieste.
• Messa a terra: Collegare saldamente a terra il telaio del modulo alla piastra posteriore del quadro per rispettare i requisiti EMC e garantire la sicurezza dell'operatore.
