Siemens 6SL3244-0BA21-1FA0 SINAMICS G120 Unità di controllo

Descrizione

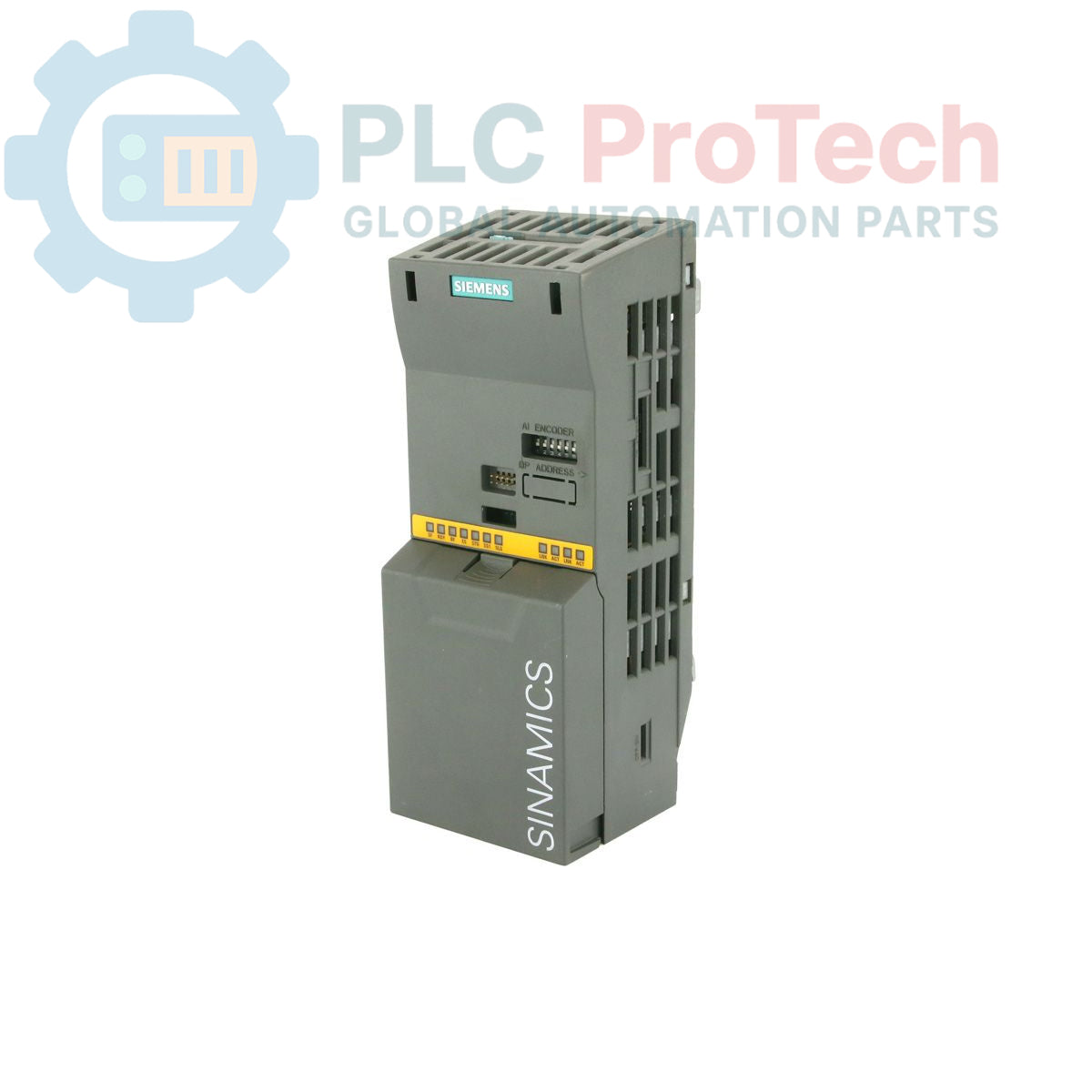

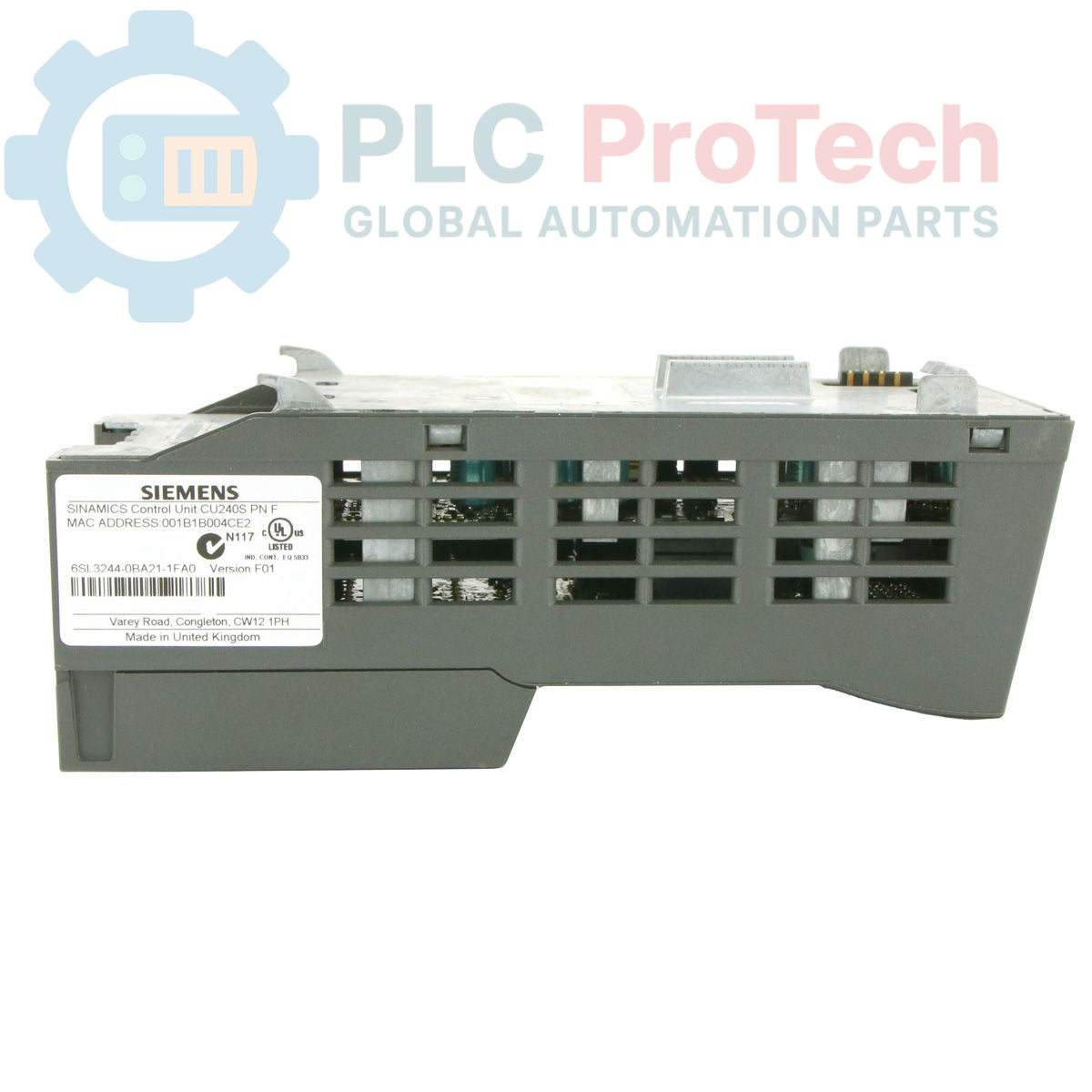

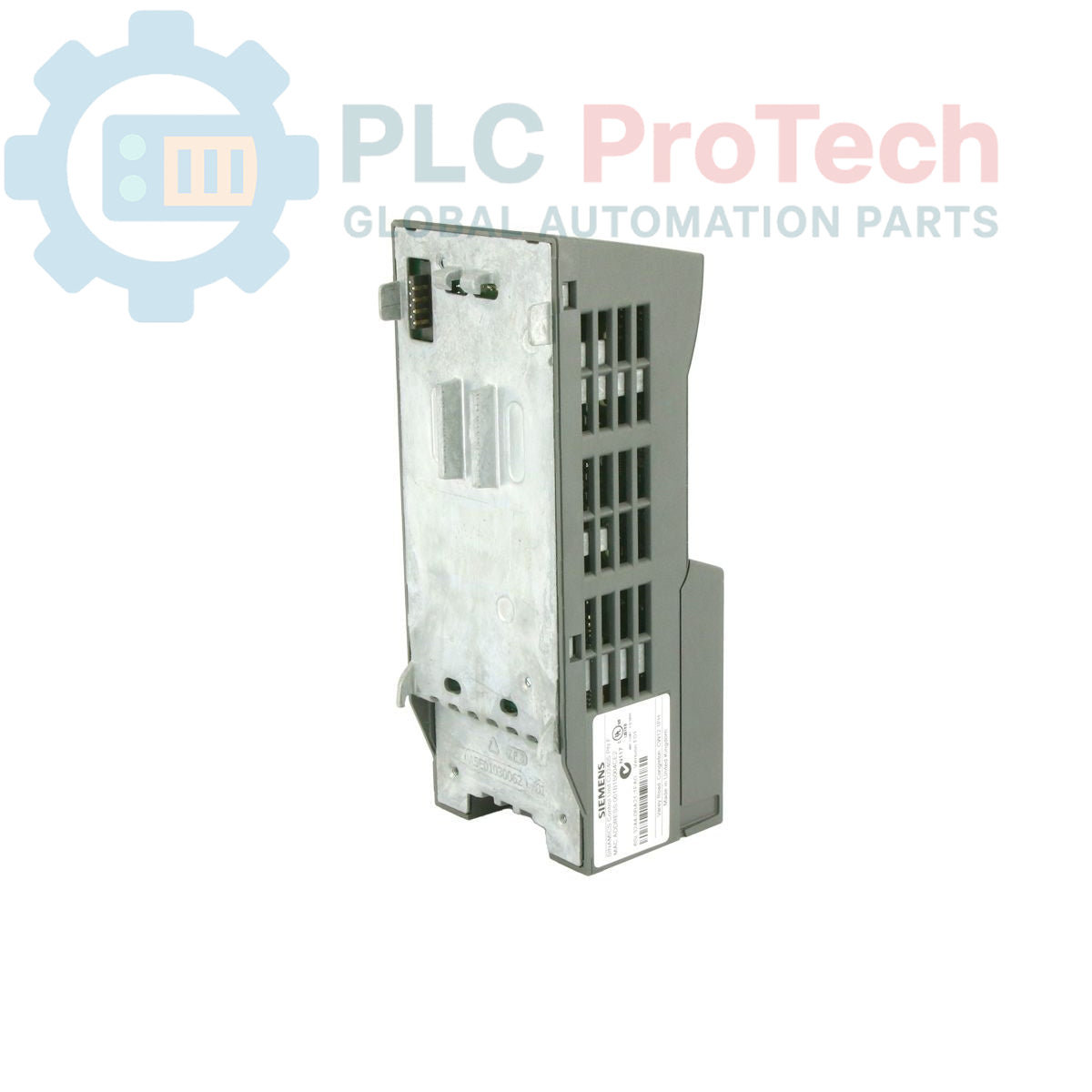

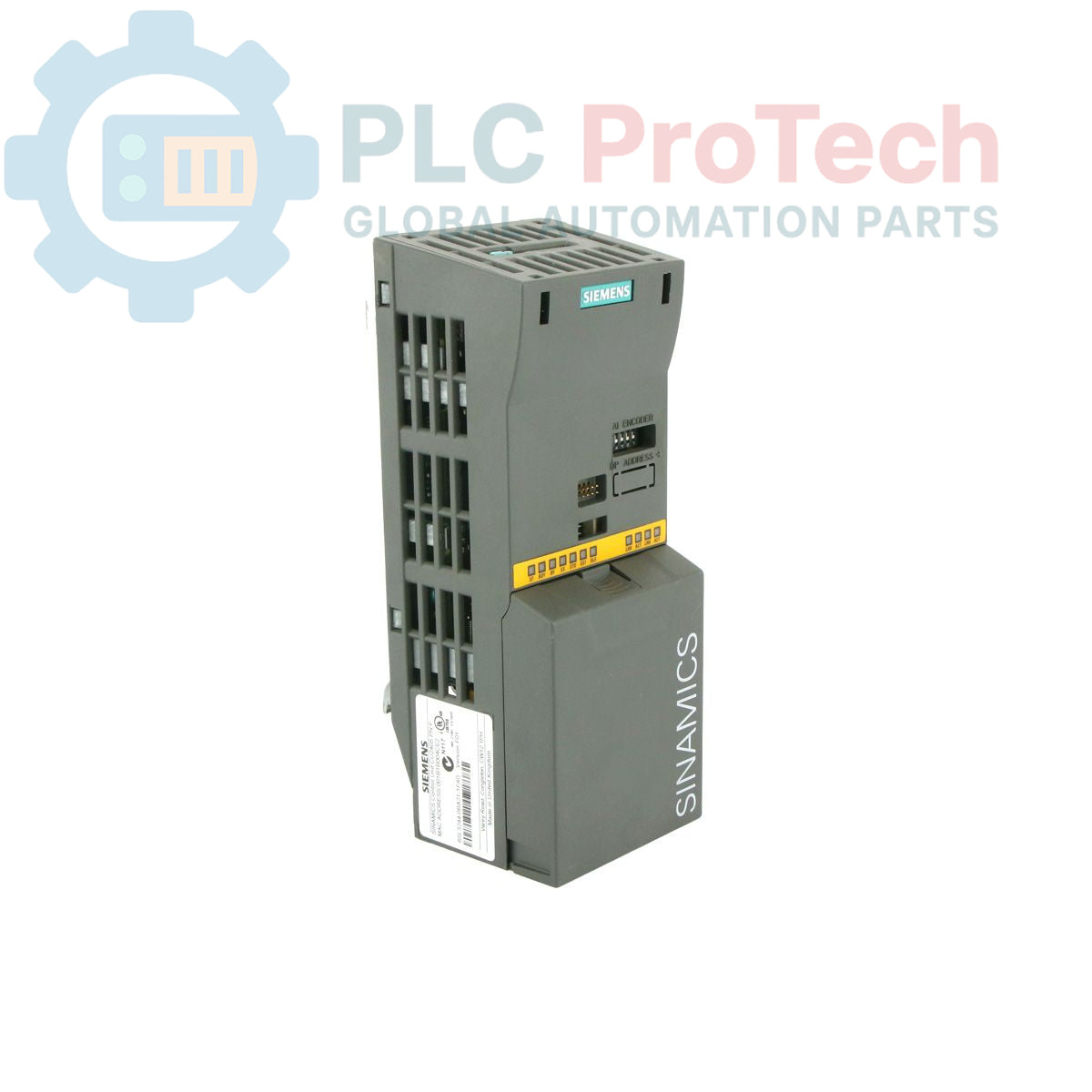

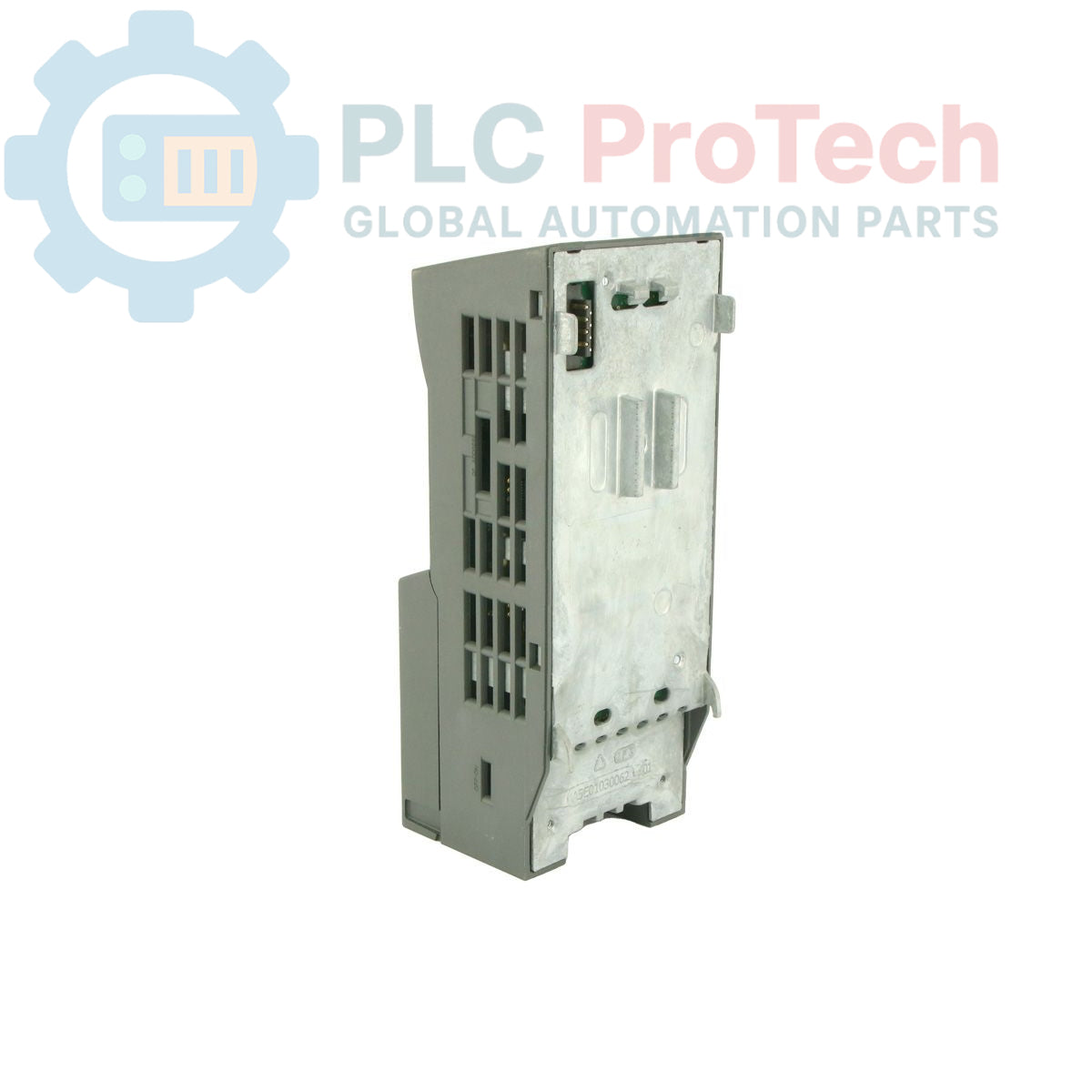

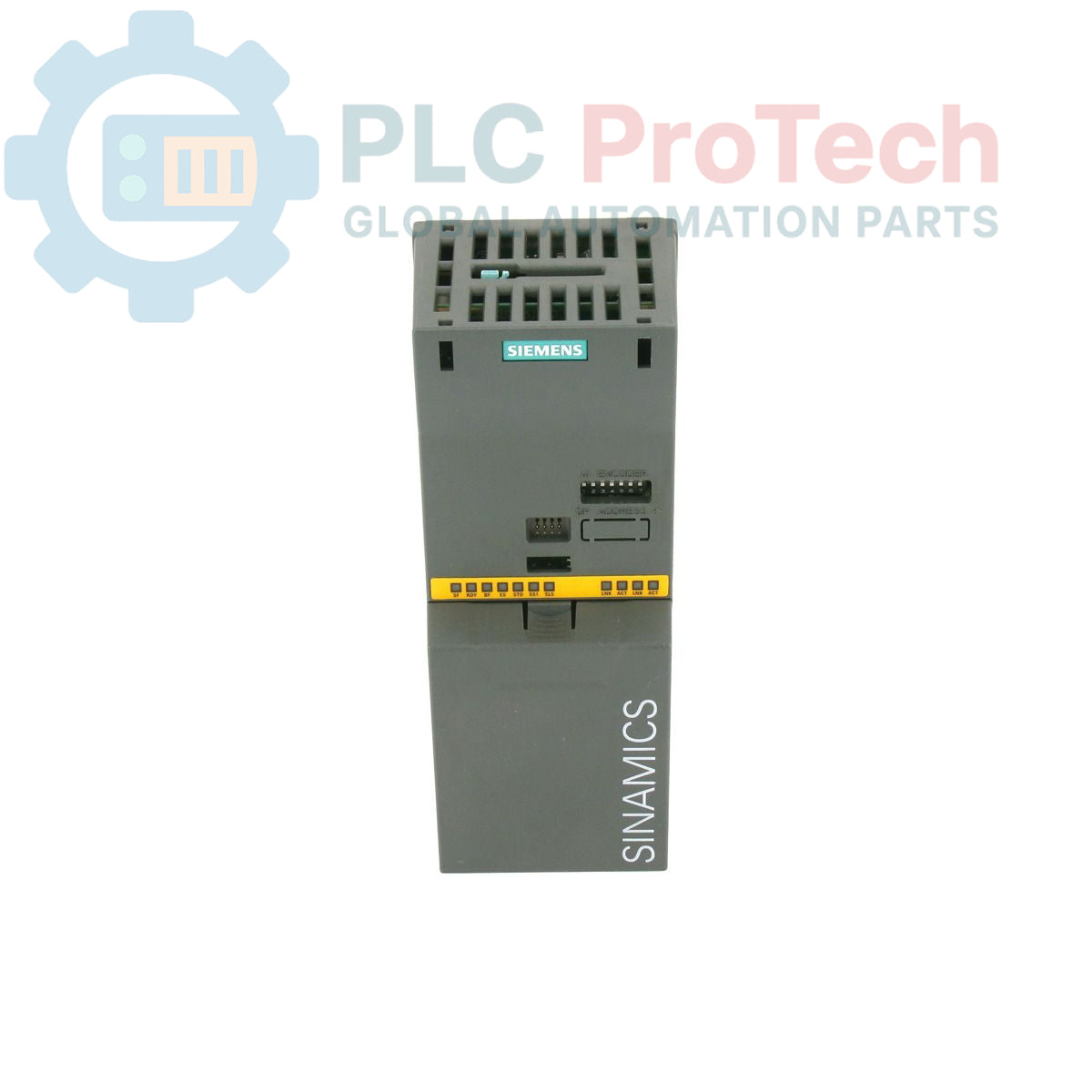

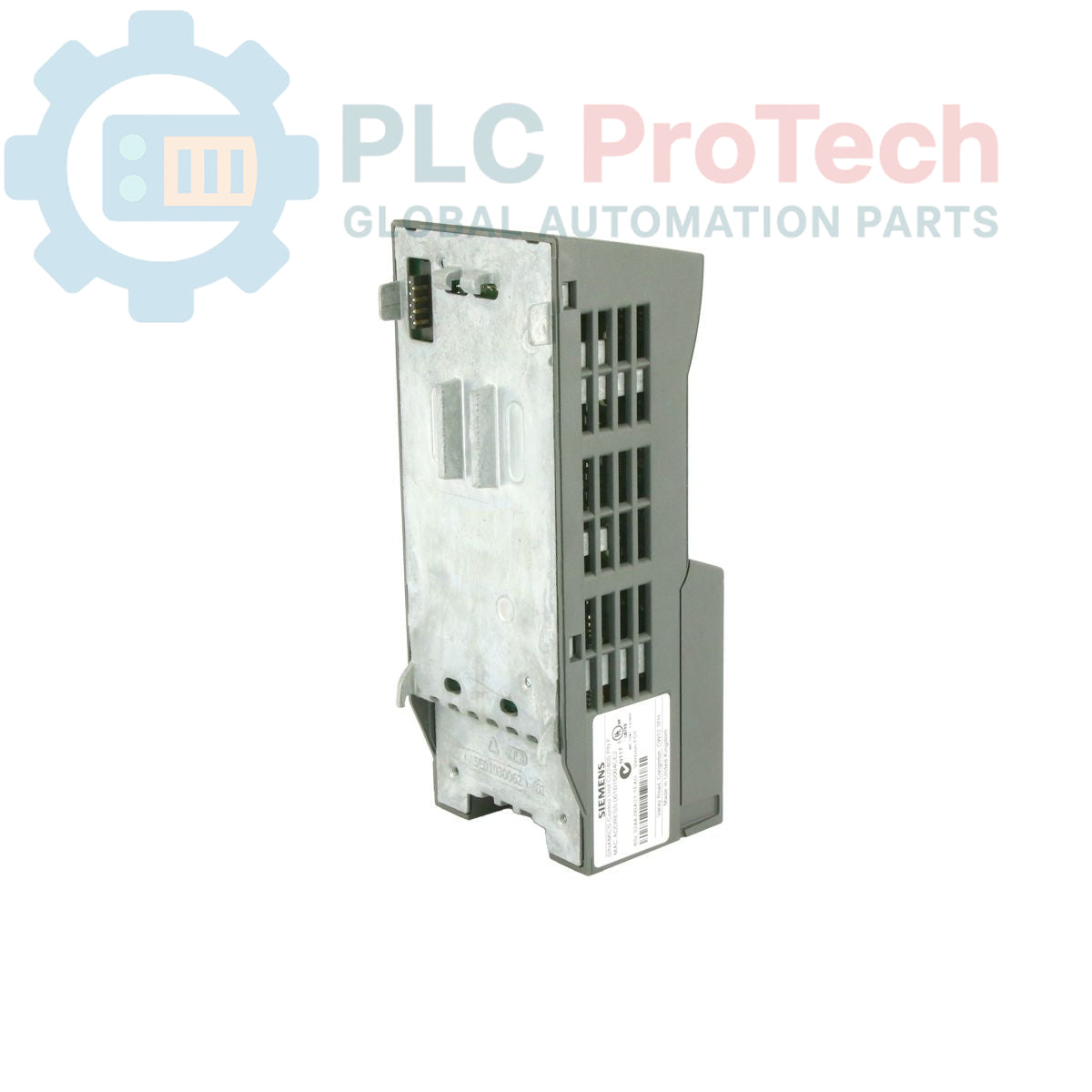

Il 6SL3244-0BA21-1FA0 è un'unità di controllo SINAMICS G120 CU240S PN-F, progettata per il controllo del movimento ad alte prestazioni e l'automazione industriale. Questa unità di tipo S dispone della funzionalità Safety Integrated e della comunicazione PROFINET nativa, consentendo un'integrazione perfetta in ambienti di produzione complessi e connessi in rete.

Il modulo offre un'ampia capacità I/O, tra cui 8 ingressi digitali, 3 uscite digitali, 2 ingressi analogici e 2 uscite analogiche. Include inoltre interfacce dedicate per sensori di temperatura PTC/KTY, un'interfaccia encoder per un feedback preciso e un relè per il freno elettromeccanico. Con grado di protezione IP20, questa unità è destinata al montaggio in quadro e funziona in un intervallo di temperatura ambiente compreso tra 0 e 40 degC. L'unità di controllo viene fornita come componente autonomo, senza Power Module né Basic Operator Panel (BOP), supportando configurazioni di sistema flessibili e modulari.

Caratteristiche

• Interfaccia di comunicazione PROFINET per un'integrazione avanzata in rete
• Funzionalità Safety Integrated per operazioni a sicurezza intrinseca
• 8 ingressi digitali, 3 uscite digitali
• 2 ingressi analogici, 2 uscite analogiche
• Interfaccia PTC/KTY dedicata per il monitoraggio della temperatura del motore
• Interfaccia encoder integrata e relè del freno di emergenza
• Design compatto IP20 per l'installazione in quadro elettrico

Applicazioni

• Automazione di linee di produzione ad alta velocità
• Sistemi di trasporto e movimentazione dei materiali con requisiti di sicurezza critici
• Controllo degli assi di macchine utensili CNC
• Applicazioni con pompe e ventilatori che richiedono sicurezza e feedback integrati
• Automazione di fabbrica complessa con connettività PROFINET

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Installare il 6SL3244-0BA21-1FA0 all'interno di un quadro elettrico pulito e asciutto. Assicurarsi che vi sia spazio sufficiente sopra e sotto l'unità per il flusso d'aria, così da evitare il surriscaldamento.
• Comunicazione: Utilizzare cavi PROFINET schermati per garantire l'integrità dei dati in ambienti industriali soggetti a disturbi elettrici.
• Cablaggio di sicurezza: Assicurarsi che i circuiti Safety Integrated siano cablati in conformità ai requisiti di sicurezza specifici della macchina e alle normative locali.
• Power Module: Poiché questa unità viene venduta senza Power Module, assicurarsi che il Power Module selezionato sia pienamente compatibile con le specifiche della serie CU240S prima dell'installazione.
• Messa a terra: Utilizzare un punto di messa a terra comune per l'unità di controllo e il Power Module associato, al fine di ridurre al minimo le differenze di potenziale e le interferenze sui segnali.
