Siemens SIMATIC Box PC 840 V2 PC industriale

Descrizione

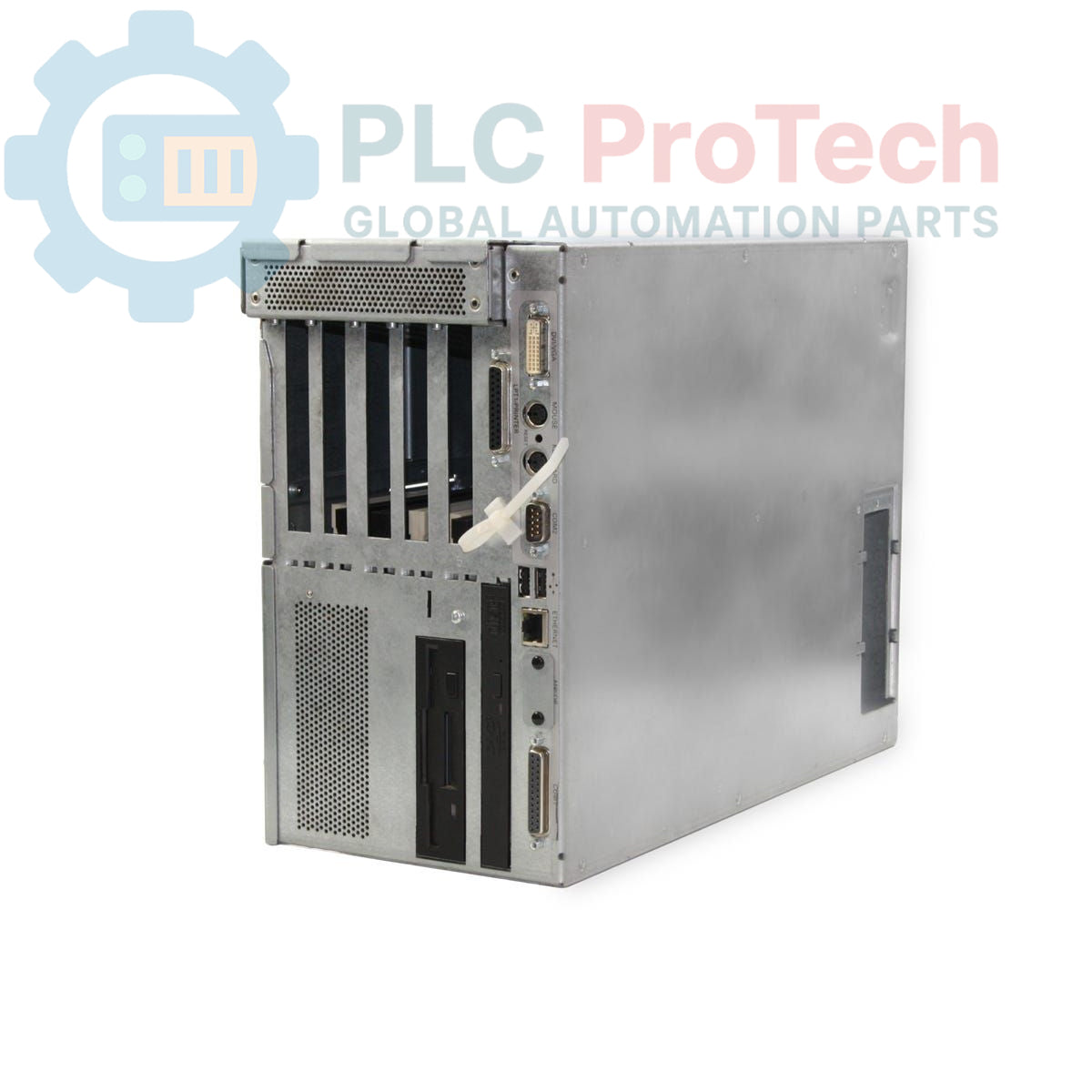

Questo Siemens SIMATIC Box PC 840 V2, modello 6ES7647-6ME15-0AJ0, è un computer industriale progettato per ambienti di automazione impegnativi. È configurato con un processore Pentium 4 M da 2,2 GHz, 256 MB di DDR SDRAM e un disco rigido EIDE da 80 GB. Il sistema include un'unità floppy ed è preinstallato con Windows 2000 Professional (multilingua). Grazie a una robusta dotazione di slot di espansione, tra cui PCI e ISA, questa unità è adatta alle applicazioni che richiedono il supporto di hardware legacy, oltre a funzioni di monitoraggio integrate come un watchdog e un sensore di temperatura.

Caratteristiche

• Processore: Intel Pentium 4 M con frequenza di 2,2 GHz e FSB a 400 MHz.
• Memoria: 256 MB DDR SDRAM.
• Archiviazione: unità disco rigido (HDD) EIDE da 80 GB e unità floppy (FDD).
• Grafica: controller grafico AGP integrato con 8/16/32 MB di memoria condivisa.
• Connettività: porta Ethernet integrata da 10/100 Mbit/s (RJ45) e due porte USB ad alta corrente.
• Espansione: dispone di 2 slot PCI, 2 slot ISA/PCI condivisi e 1 slot ISA dedicato.
• Integrità del sistema: dotato di timer watchdog integrato e monitoraggio della temperatura.
• Alimentazione: funziona con una fonte di alimentazione industriale a 24 V CC.
• Sistema operativo: preinstallato con Windows 2000 Professional SP4 (multilingua).

Applicazioni

• Visualizzazione dei processi e attività del server HMI.
• Sistemi di acquisizione e registrazione dei dati.
• Sistemi di controllo che richiedono l'integrazione di schede ISA legacy.
• Controller di automazione basati su PC per impianti di produzione e lavorazione.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Eseguire una procedura completa di lockout/tagout (LOTO) per disalimentare l'intero quadro di controllo prima dell'installazione. Verificare l'assenza di energia utilizzando un multimetro calibrato.
2. 2 Verificare gli spazi di montaggio all'interno dell'involucro, assicurando uno spazio sufficiente per il flusso d'aria attorno allo chassis del PC, necessario per la gestione termica. Non ostruire le aperture di ventilazione.
3. 3 Fissare saldamente lo chassis del Box PC al pannello o alla piastra di montaggio utilizzando tutti i punti di fissaggio forniti. Assicurarsi che l'unità sia livellata e priva di sollecitazioni meccaniche.
4. 4 Collegare una sorgente di alimentazione stabile a 24 V CC, con caratteristiche nominali corrette, ai terminali di ingresso dell'alimentazione designati. Ricontrollare la polarità prima di alimentare il dispositivo per evitare danni permanenti.
5. 5 Stabilire un collegamento a bassa impedenza tra il perno di messa a terra dello chassis e la barra di terra del pannello principale utilizzando un conduttore di terra di sezione adeguata.
6. 6 Collegare tutte le periferiche necessarie, come monitor (VGA), tastiera/mouse (PS/2 o USB) e cavi di rete. Installare eventuali schede PCI o ISA necessarie mentre l'unità è disalimentata.
7. 7 Dopo aver verificato tutti i collegamenti, rimuovere il LOTO e alimentare il quadro. Accendere il PC e verificare che il sistema operativo Windows 2000 si avvii correttamente.
