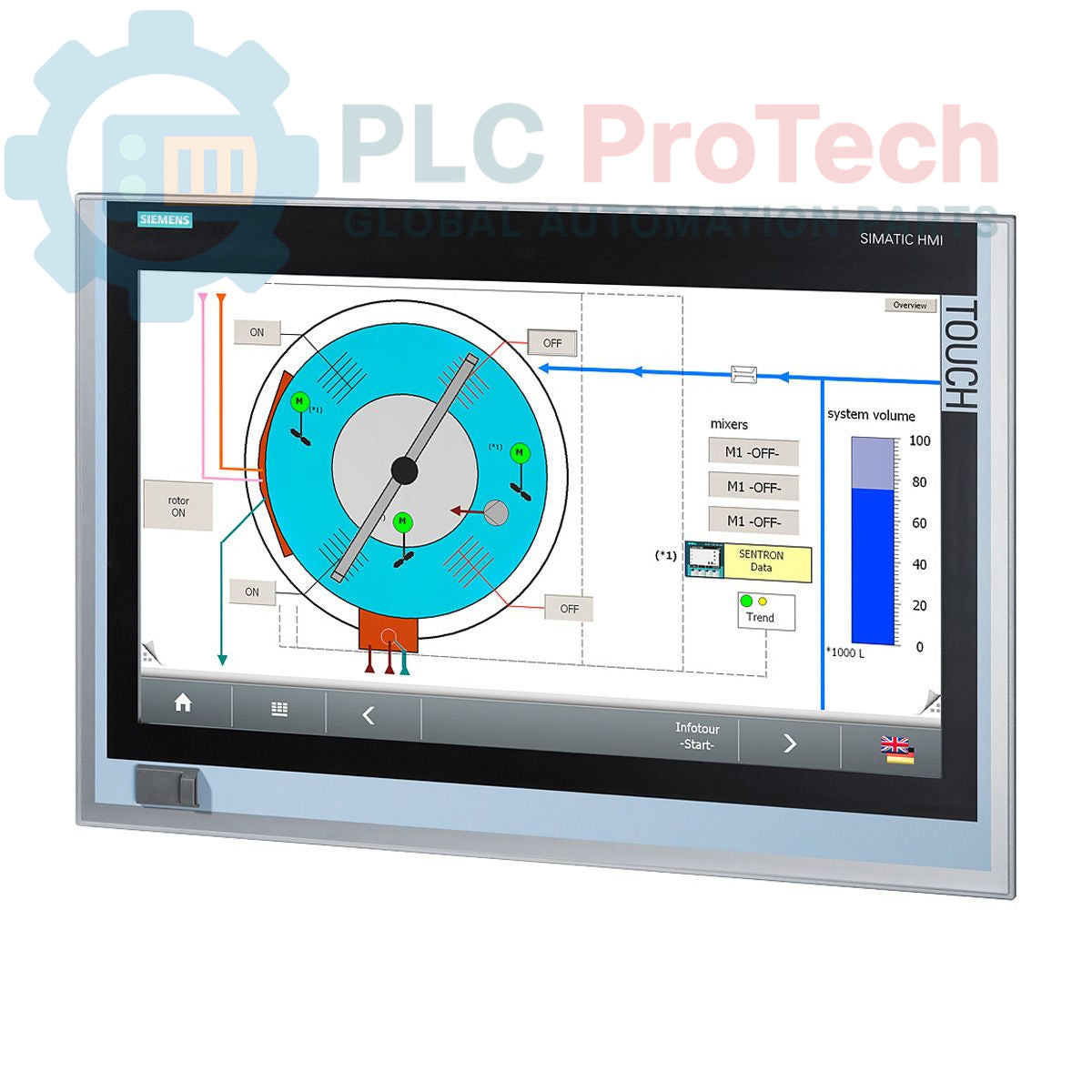

Siemens SIMATIC IPC 477D 6AV7240-6EC05-0KA0 Panel PC

Descrizione

Il Siemens SIMATIC IPC 477D, modello 6AV7240-6EC05-0KA0, è un panel PC industriale progettato per applicazioni HMI e di controllo impegnative. Questa unità è dotata di un display touch resistivo da 22 pollici, di un processore Intel Core i7-3517UE, nonché di 4 GB di RAM e di un HDD SATA da 320 GB. Funziona con un'alimentazione industriale a 24 V CC e include una versione inglese a 64 bit di Windows Embedded Standard 7 SP1 preinstallata. La connettività è garantita da più porte USB, due interfacce Gigabit Ethernet per PROFINET/Industrial Ethernet e una porta seriale RS-232.

Caratteristiche

• Display touch resistivo da 22 pollici per l'interazione con l'operatore.
• Alimentato da un processore Intel Core i7-3517UE.
• Dotato di 4 GB di memoria di sistema (RAM).
• Include un'unità disco rigido SATA da 320 GB per l'archiviazione.
• Preinstallato con Windows Embedded Standard 7 SP1 (inglese, 64 bit).
• Due porte Gigabit Ethernet per reti Industrial Ethernet (IE) e PROFINET (PN).
• Cinque porte USB (4 posteriori, 1 anteriore) e una porta seriale RS-232.
• Progettato per un'alimentazione industriale a 24 V CC.

Applicazioni

• Interfaccia uomo-macchina (HMI) per la visualizzazione e il controllo dei processi.
• Acquisizione, registrazione e analisi dei dati a livello macchina.
• Controllo di supervisione nelle celle di produzione e sulle linee produttive.
• Integrazione in macchinari OEM come interfaccia di controllo principale.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che il quadro elettrico o il pannello siano completamente privi di tensione e bloccati prima di iniziare i lavori. Verificare l'assenza di tensione.
2. 2 Preparare l'apertura nel pannello secondo i disegni dimensionali del produttore. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di detriti.
3. 3 Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando tutti i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per garantire una tenuta adeguata.
4. 4 Collegare un conduttore di terra di protezione (PE) a bassa impedenza al terminale di messa a terra designato sul telaio dell'IPC. Ciò è fondamentale per la sicurezza e l'immunità ai disturbi.
5. 5 Collegare i cavi dell'alimentazione a 24 V CC al connettore di ingresso dell'alimentazione dell'IPC, assicurandosi che la polarità sia corretta. Utilizzare conduttori di sezione adeguata provenienti da una fonte di alimentazione industriale regolata.
6. 6 Collegare tutti i cavi di rete, USB e seriali richiesti. Assicurarsi che siano adeguatamente protetti da trazione e instradati in modo da prevenire interferenze e danni fisici.
