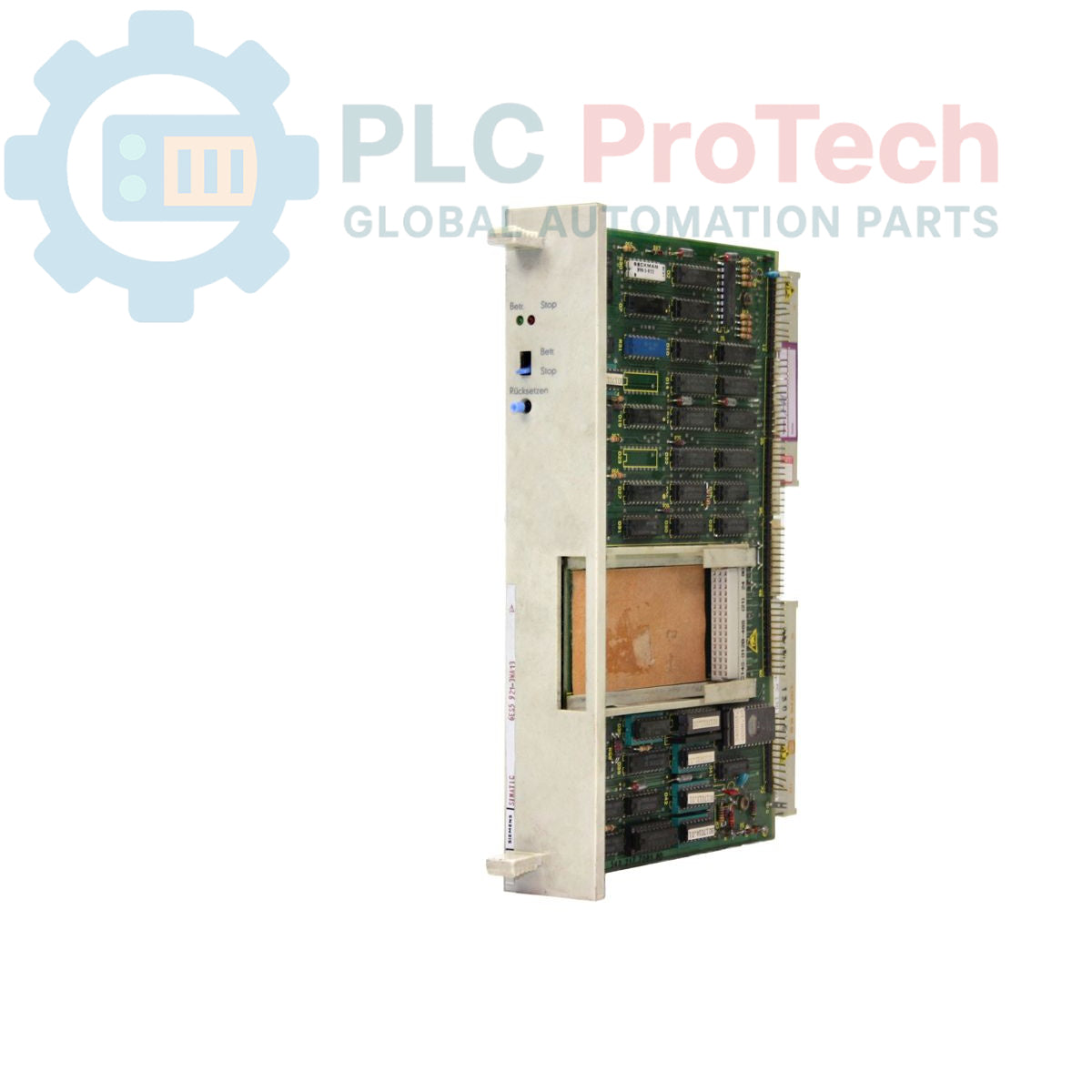

Modulo CPU Siemens SIMATIC S5 6ES5921-3WA13

Panoramica del prodotto

Il Siemens 6ES5921-3WA13 (6ES59213WA13) è un modulo CPU 921 ad alte prestazioni progettato per le serie di controllori programmabili Siemens SIMATIC S5-130W e S5-135U. In qualità di controllore centrale, questo modulo è il "cervello" operativo del sistema PLC e gestisce l'esecuzione di logica binaria complessa, l'elaborazione di parole e le funzioni di temporizzazione. È un componente fondamentale per mantenere in funzione i sistemi di automazione legacy in settori quali la produzione automobilistica, l'essiccazione industriale e la movimentazione dei materiali. Il 6ES5921-3WA13 è progettato per garantire durata e prestazioni deterministiche, assicurando che i processi industriali ad alta velocità rimangano sincronizzati e stabili anche in ambienti caratterizzati da notevoli disturbi elettrici.

Configurazione tecnica

La 6ES5921-3WA13 CPU 921 è ottimizzata per l'architettura del backplane S5-130W/135U e offre un controllo affidabile per gli I/O distribuiti e locali.

• Prestazioni del processore: progettata per elaborare con elevata efficienza la logica programmata in STEP 5, gestendo operazioni orientate sia ai bit sia alle parole.

• Integrazione del sistema: opera nel rack centrale e comunica con i moduli digitali, analogici e funzionali tramite il bus S5 parallelo.

• Funzionalità diagnostiche: dispone di indicatori LED sul pannello frontale che forniscono in tempo reale lo stato della CPU, dell'esecuzione del programma (RUN) e degli errori di sistema (STOP/FAULT).

• Slot di memoria: include un'interfaccia integrata per i sottomoduli di memoria esterni, consentendo di aggiornare facilmente i programmi e archiviare in modo non volatile i dati di processo critici.

• Interfaccia di programmazione: la porta frontale standard consente il collegamento diretto alle unità di programmazione Siemens PG o alle moderne workstation di engineering tramite appositi adattatori TTY/RS232.

Specifiche tecniche

Domande frequenti tecniche

Il 6ES5921-3WA13 può essere utilizzato in un rack S5-115U?

No. Questo modulo è progettato specificamente per i sistemi rack S5-130W e S5-135U. Le dimensioni fisiche e la piedinatura dei connettori del backplane non sono compatibili con la serie S5-115U.

Cosa devo controllare se il LED STOP è acceso?

Un LED STOP rosso indica che la CPU si è arrestata. È necessario utilizzare un'unità di programmazione per controllare lo "I-Stack" e il "B-Stack". Tra le cause comuni vi sono un errore "QVZ" (timeout) dovuto a un modulo I/O difettoso o un errore di programmazione nella logica STEP 5.

È necessaria una batteria per questo modulo CPU?

La CPU richiede una batteria tampone (generalmente situata nel modulo di alimentazione del rack S5) per conservare il programma utente basato su RAM e i flag interni durante lo spegnimento. Se la spia "BATT LOW" sull'alimentatore è accesa, sostituire immediatamente la batteria per evitare la perdita del programma.

Guida all'engineering e all'installazione

• Gestione del sottomodulo di memoria: quando si installa o si sostituisce il sottomodulo di memoria (EPROM/RAM) sulla parte anteriore del 6ES5921-3WA13, assicurarsi che l'alimentazione del PLC sia completamente scollegata. Adottare le precauzioni contro le scariche elettrostatiche (ESD), poiché la memoria CMOS interna è altamente sensibile all'elettricità statica.

• Inserimento nel backplane: questo modulo utilizza connettori S5 del backplane ad alta densità. Quando si inserisce il modulo nel rack, assicurarsi che sia perfettamente allineato con le guide. Premere con decisione fino a inserirlo completamente, quindi serrare le viti di fissaggio superiori e inferiori per garantire una corretta messa a terra e la continuità dei segnali.

• Manutenzione legacy: poiché questo modulo è nella fase "Obsoleto", si raccomandano ispezioni periodiche dei condensatori elettrolitici e dei punti di contatto. Se il modulo viene installato dopo una conservazione prolungata, verificare che i pin non presentino ossidazione e, se necessario, pulirli con un detergente per contatti che non lasci residui.
