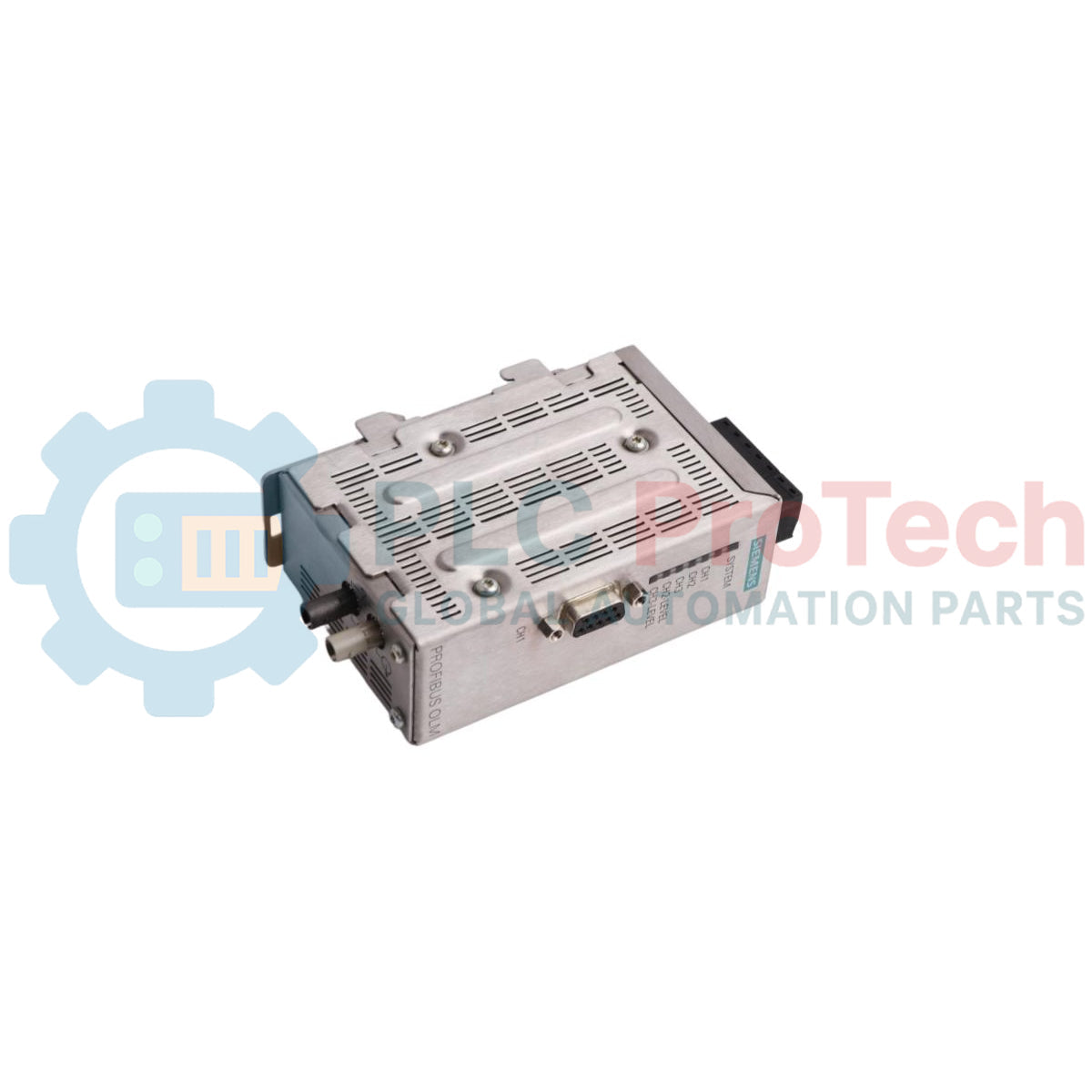

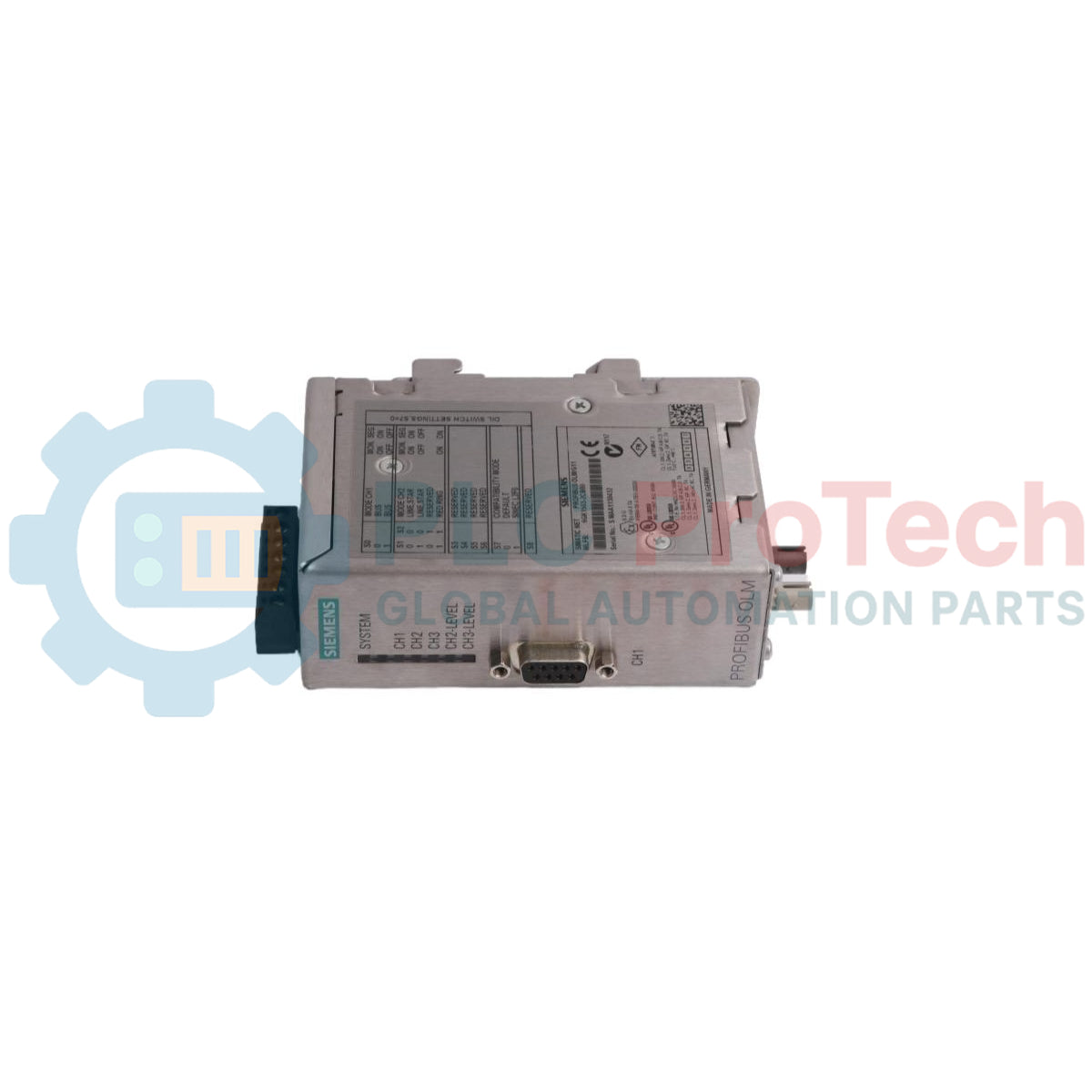

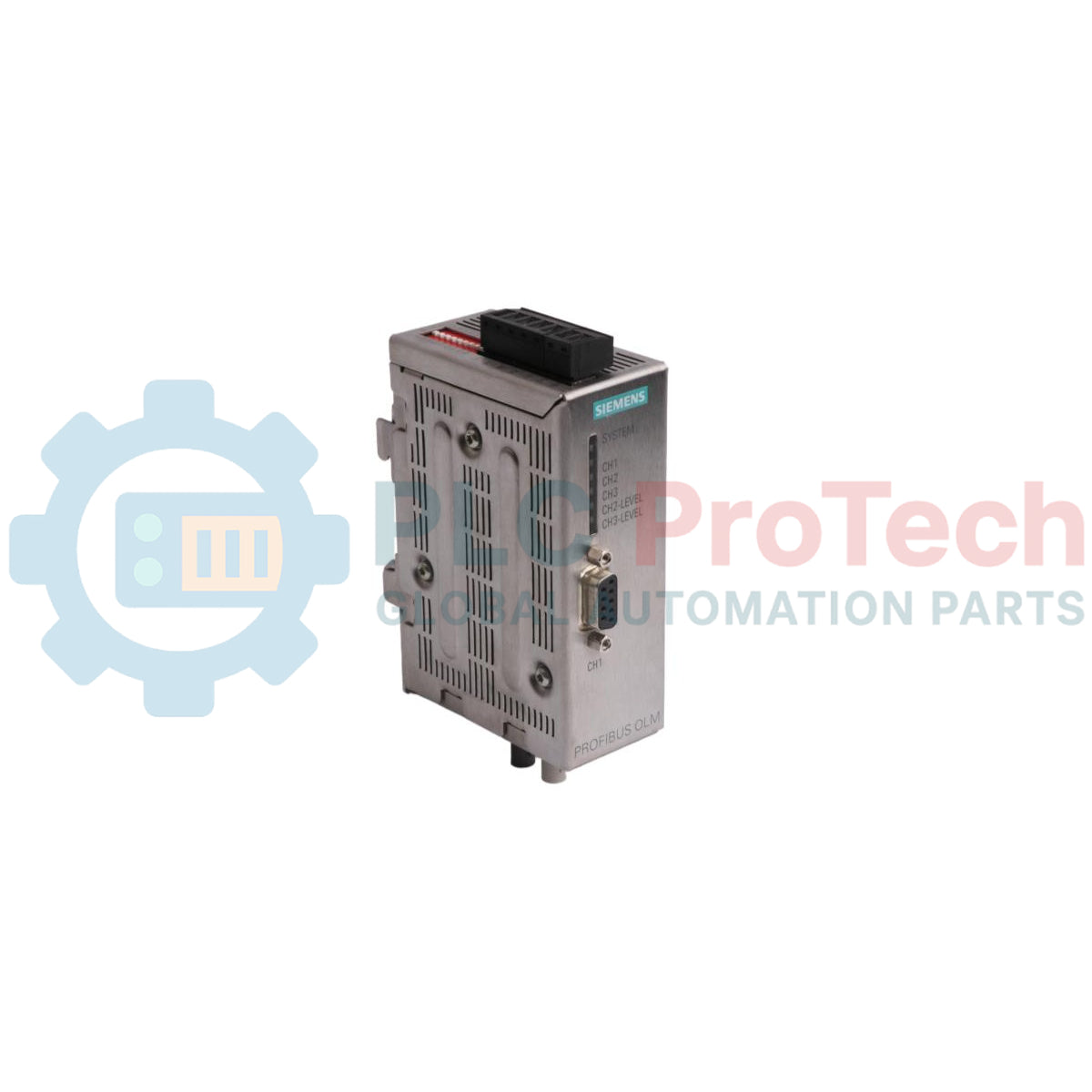

Siemens 6GK1503-2CB00 PROFIBUS OLM/G11 V4.0 Modulo di collegamento ottico

Descrizione

Il Siemens 6GK1503-2CB00 è un modulo di collegamento ottico PROFIBUS OLM/G11 V4.0 progettato per fornire comunicazioni affidabili nelle reti di automazione industriale. Questo modulo integra un'interfaccia elettrica RS485 con una singola interfaccia per cavi in fibra ottica di vetro, dotata di due prese BFOC per una trasmissione dei dati flessibile ed efficiente su lunghe distanze. Garantisce una connettività stabile e un trasferimento preciso del segnale, risultando adatto agli ambienti industriali più impegnativi.

Il 6GK1503-2CB00 supporta un'ampia gamma di velocità di trasferimento PROFIBUS, da 9.6 kbit/s a 12 Mbit/s, e include anche il supporto per 45.45 kbit/s per le applicazioni PROFIBUS PA. Questa versatilità consente un'integrazione perfetta nelle reti PROFIBUS esistenti, mantenendo al contempo un'elevata integrità dei dati. Per una maggiore affidabilità operativa, il modulo integra un contatto di segnalazione e una porta di test dedicata per un monitoraggio e una manutenzione semplici.

Funzionando con una tensione di alimentazione nominale di 24 V CC e un intervallo operativo da 18.8 a 28.8 V CC, il Siemens 6GK1503-2CB00 è progettato per garantire un funzionamento affidabile in presenza di condizioni di alimentazione variabili. Dispone inoltre di un fusibile integrato all'ingresso dell'alimentazione, che fornisce protezione contro potenziali guasti elettrici e contribuisce ad aumentare la sicurezza e la durata del sistema. Grazie alle sue prestazioni robuste e al design compatto, il modulo facilita una comunicazione ottica affidabile in ambienti industriali difficili.

Caratteristiche

• Modulo di collegamento ottico PROFIBUS OLM/G11 V4.0.
• Combina un'interfaccia elettrica RS485 con un'interfaccia in fibra ottica di vetro.
• Dotato di due prese BFOC per il collegamento di cavi in fibra ottica.
• Supporta velocità di trasferimento PROFIBUS da 9.6 kbit/s a 12 Mbit/s.
• Supporta 45.45 kbit/s per le applicazioni PROFIBUS PA.
• Dispone di un contatto di segnalazione e di una porta di test dedicata per la diagnostica.
• Tensione di alimentazione nominale di 24 V CC con un intervallo operativo da 18.8 a 28.8 V CC.
• Fusibile integrato all'ingresso dell'alimentazione per la protezione elettrica.

Applicazioni

• Reti di automazione industriale che richiedono la comunicazione PROFIBUS.
• Sistemi che necessitano della conversione tra segmenti PROFIBUS elettrici RS485 e segmenti PROFIBUS in fibra ottica.
• Applicazioni che richiedono distanze di rete PROFIBUS estese.
• Integrazione in infrastrutture PROFIBUS DP e PROFIBUS PA esistenti.
• Impiego in ambienti industriali esigenti, dove la trasmissione affidabile dei dati è fondamentale.

Specifiche tecniche

Linee guida per l'installazione

1. Alimentazione: collegare il modulo a una sorgente di alimentazione stabile da 24 V CC. Assicurarsi che la tensione di alimentazione rimanga nell'intervallo operativo compreso tra 18.8 V CC e 28.8 V CC.
2. Connessione elettrica: collegare l'interfaccia elettrica RS485 al segmento PROFIBUS DP utilizzando un cablaggio schermato appropriato e applicando corrette pratiche di terminazione.
3. Connessione in fibra ottica: collegare il cavo in fibra ottica di vetro alle due prese BFOC. Assicurarsi che la polarità della fibra sia corretta e che i collegamenti siano saldi, per mantenere l'integrità del segnale.
4. Messa a terra: assicurarsi che il modulo e il cablaggio associato siano correttamente messi a terra, per ridurre al minimo le interferenze elettromagnetiche e garantire un funzionamento sicuro.
5. Integrazione del sistema: integrare il modulo nella configurazione della rete PROFIBUS secondo la progettazione del sistema e lo schema di indirizzamento.
6. Monitoraggio: utilizzare il contatto di segnalazione e la porta di test per i controlli iniziali di messa in servizio e il monitoraggio operativo continuo.
7. Sicurezza: disalimentare sempre il sistema prima di effettuare o interrompere collegamenti elettrici, per prevenire scosse elettriche o danni ai componenti.
