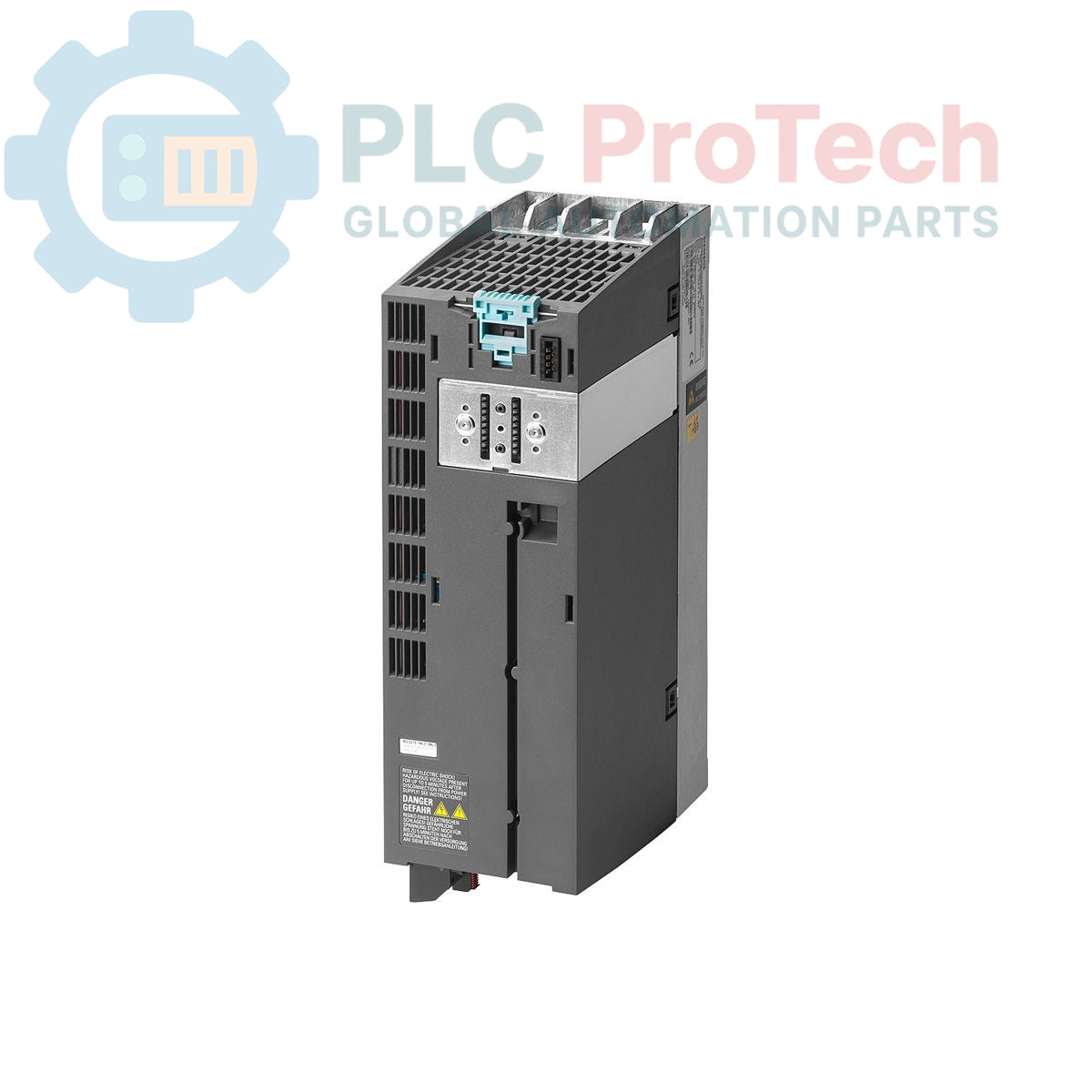

Siemens Sinamics G120 6SL3210-1NE23-8AL0 moduli di potenza

Descrizione

Il 6SL3210-1NE23-8AL0 è un modulo di potenza PM230 dotato di filtro integrato di Classe A e protezione IP20 per i sistemi di azionamento a velocità variabile SINAMICS G120. Prodotta da Siemens, questa unità è progettata per regolare la velocità dei motori trifase negli ambienti di automazione industriale, supportando un intervallo di tensione di alimentazione di 380-480 V CA a 47-63 Hz.

Il 6SL3210-1NE23-8AL0 offre una potenza nominale in condizioni di basso sovraccarico di 18.5 kW (con una potenza nominale di 15 kW) e gestisce temperature ambiente operative da 0 degC a +40 degC in condizioni di basso sovraccarico. Il modulo misura 14.00 x 16.50 x 35.50 cm (A x L x P) e pesa 5.00 kg. Fornito senza unità di controllo né unità operativa, è compatibile con le unità di controllo CU240B/E-2 e CU230P-2 con versione firmware V4.4 o superiore. Essendo un prodotto obsoleto nel ciclo di vita, viene utilizzato principalmente per la manutenzione di sistemi legacy, la sostituzione diretta dell'hardware e la continuità operativa.

Caratteristiche

• Design del modulo di potenza PM230 con filtro integrato di Classe A
• Intervallo di tensione nominale di ingresso trifase di 380-480 V CA
• Potenza nominale in condizioni di basso sovraccarico di 18.5 kW (potenza nominale di 15 kW)
• Grado di protezione IP20 per quadri elettrici interni standard
• Compatibilità con le unità di controllo CU240B/E-2 e CU230P-2 (firmware V4.4 o superiore)

Applicazioni

• Sistemi di controllo industriale di pompe e ventilatori
• Sistemi di gestione degli edifici HVAC e unità di trattamento dell'aria
• Architetture di azionamento per trasportatori e movimentazione dei materiali
• Manutenzione e sostituzione di sistemi legacy Sinamics G120

Specifiche tecniche

Linee guida per l'installazione

• Montare verticalmente il modulo di potenza 6SL3210-1NE23-8AL0 all'interno di un quadro industriale chiuso, mantenendo un ambiente IP20.
• Assicurarsi che vi sia uno spazio libero adeguato sopra e sotto il modulo per favorire il raffreddamento per convezione naturale ed evitare l'accumulo termico nell'intervallo di temperatura ambiente specificato da 0 degC a +40 degC.
• Verificare che l'alimentazione di ingresso trifase a 380-480 V CA corrisponda ai valori nominali elettrici prima di alimentare il sistema.
• Collegare saldamente al modulo di potenza un'unità di controllo compatibile e approvata, come CU240B/E-2 o CU230P-2, prima di accendere l'azionamento.
