Triconex DI3301 modulo di ingresso digitale (DI 3301) | Ridondanza modulare tripla

Panoramica

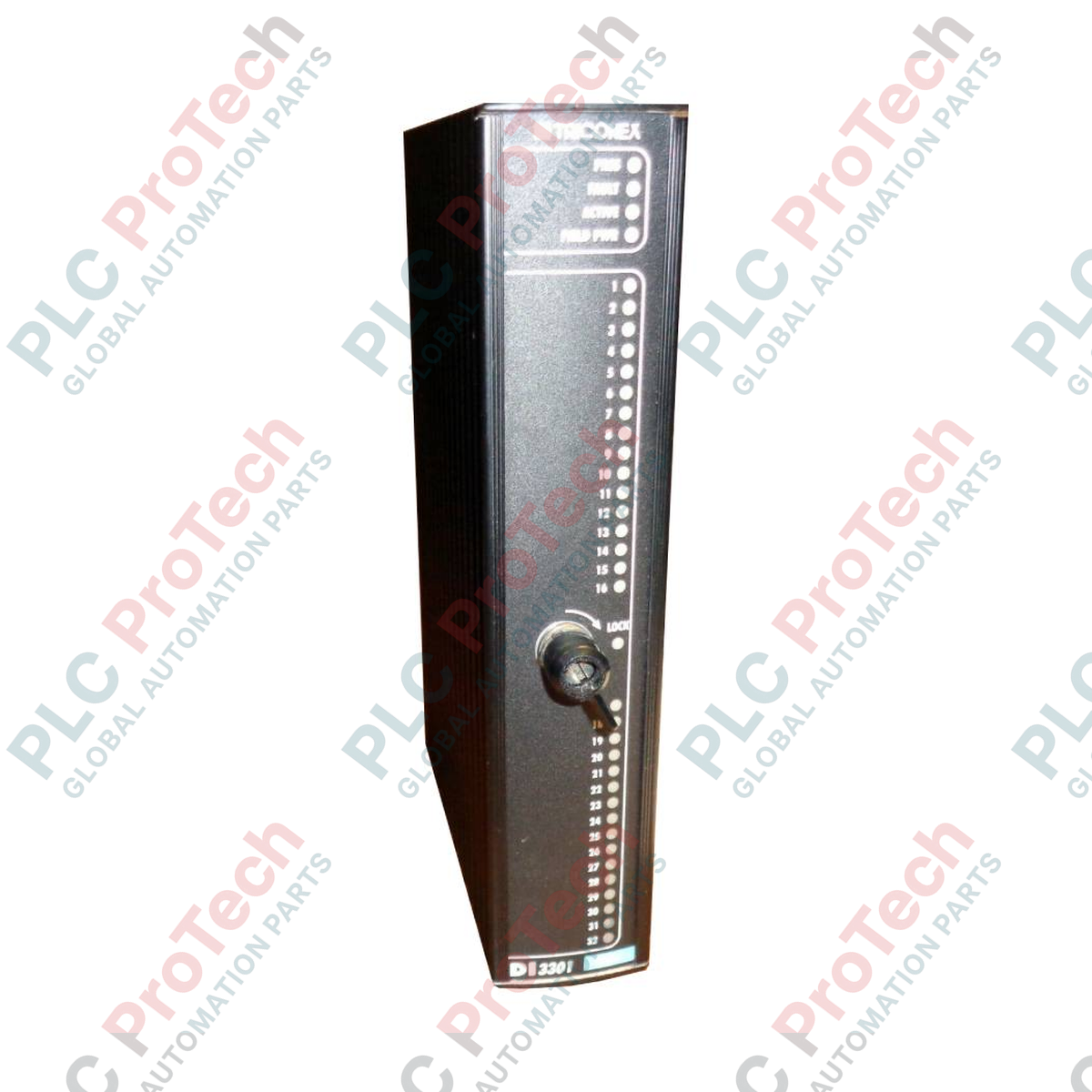

Il DI3301 (DI3301) è un componente fondamentale dell'architettura Schneider Electric Triconex a ridondanza modulare tripla (TMR). Progettato specificamente per sistemi strumentati di sicurezza (SIS) ad alta disponibilità, questo modulo di ingresso digitale a 24 VDC fornisce l'interfaccia tra i sensori di campo e i controller Tricon. Utilizzando tre percorsi di ingresso isolati e una logica di votazione interna, il Triconex DI3301 garantisce che un singolo punto di guasto non comprometta la sicurezza del processo né provochi arresti intempestivi. Questo modulo è indispensabile in ambienti critici come piattaforme petrolifere offshore, impianti di trattamento chimico e centrali nucleari, dove mantenere la continuità operativa è fondamentale sia per la sicurezza sia per la redditività.

Architettura hardware avanzata

Il DI3301 è progettato per i sistemi Tricon v9 e v10 ad alta densità. A differenza degli ingressi PLC standard, ogni canale del DI3301 è monitorato continuamente da un microprocessore integrato.

• Integrità TMR: Il modulo riceve i segnali dal campo e li distribuisce su tre sezioni indipendenti (A, B e C). Ogni sezione esegue il proprio condizionamento del segnale e i test diagnostici prima di trasmettere i dati ai processori principali.

• Autotest diagnostico: Il modulo esegue diagnosi complete di tipo "bloccato su" e "bloccato su off". Questo rilevamento proattivo garantisce che, se un componente all'interno del modulo si guasta, il sistema identifichi immediatamente il problema rimanendo pienamente operativo tramite le altre due sezioni.

• Design sostituibile a caldo: Per ridurre al minimo il tempo medio di riparazione (MTTR), il DI3301 supporta la sostituzione online. Può essere inserito in un telaio mentre il sistema è alimentato e controlla il processo, senza interrompere l'esecuzione della logica.

Specifiche tecniche principali

FAQ tecniche

In che modo il DI3301 gestisce la perdita di alimentazione lato campo?

Il modulo monitora la presenza dell'alimentazione di campo a 24 VDC. Se l'alimentazione ai sensori di campo viene interrotta, il DI3301 segnala lo stato "Field Power Loss" al programma applicativo, consentendo l'esecuzione della logica di stato sicuro o l'attivazione di un allarme.

Il DI3301 può essere utilizzato in una configurazione a ridondanza doppia?

Sebbene il sistema Triconex sia nativamente a ridondanza modulare tripla (TMR), il DI3301 può funzionare in modalità "dual" se un ramo è guasto; tuttavia, si consiglia di sostituire tempestivamente il modulo per ripristinare la piena integrità di sicurezza con votazione 2 su 3 (2oo3).

Qual è il significato dei LED "Active" e "Fault" sul pannello frontale?

Il LED Active indica che il modulo sta comunicando con i processori principali. Il LED Fault si accende quando la diagnostica interna rileva un guasto hardware o una discrepanza tra i tre rami interni di votazione.

Guida all'installazione e al cablaggio

Per garantire la massima immunità alle interferenze EMI/RFI e l'affidabilità a lungo termine del DI3301, seguire queste buone pratiche ingegneristiche:

1. Schermatura e messa a terra: Utilizzare sempre cavi schermati a coppia intrecciata per il cablaggio di campo. Assicurarsi che la schermatura sia collegata a terra solo dal lato dello chassis Triconex, per prevenire anelli di massa che potrebbero introdurre disturbi nel segnale digitale.

2. Alimentazione esterna: Sebbene il modulo monitori 24 VDC, assicurarsi che l'alimentatore esterno utilizzato per i dispositivi di campo sia regolato e filtrato. Picchi di tensione superiori a 33 VDC possono danneggiare i circuiti di ingresso.

3. Coppia di serraggio dei connettori: Quando si fissano i cavi del pannello di terminazione esterno (ETP) al modulo, assicurarsi che i connettori siano inseriti saldamente. Utilizzare una coppia standard di 0.5 Nm per le viti dei morsetti, per evitare allentamenti causati dalle vibrazioni in ambienti soggetti a forti vibrazioni, come le sale turbine.

Vantaggi operativi

• Durata eccezionale: Il DI3301 è realizzato con componenti di livello industriale in grado di resistere ai cicli termici e alle forti vibrazioni tipiche dei macchinari industriali pesanti.

• Compatibilità con le versioni precedenti: Mantiene la piena compatibilità con gli chassis Tricon legacy, consentendo aggiornamenti senza interruzioni dei sistemi di sicurezza meno recenti, senza richiedere una revisione completa del cablaggio di campo.

• Manutenzione predittiva: Tramite l'Enhanced Diagnostic Monitor (EDM), il modulo fornisce dati sullo stato in tempo reale, consentendo agli ingegneri di identificare i sensori di campo in fase di degrado prima che causino un arresto del sistema.
