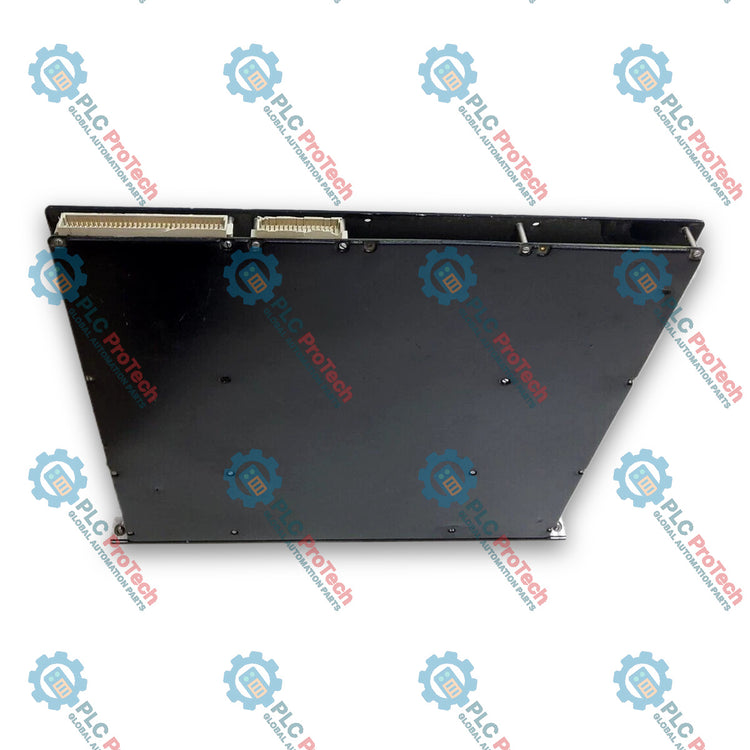

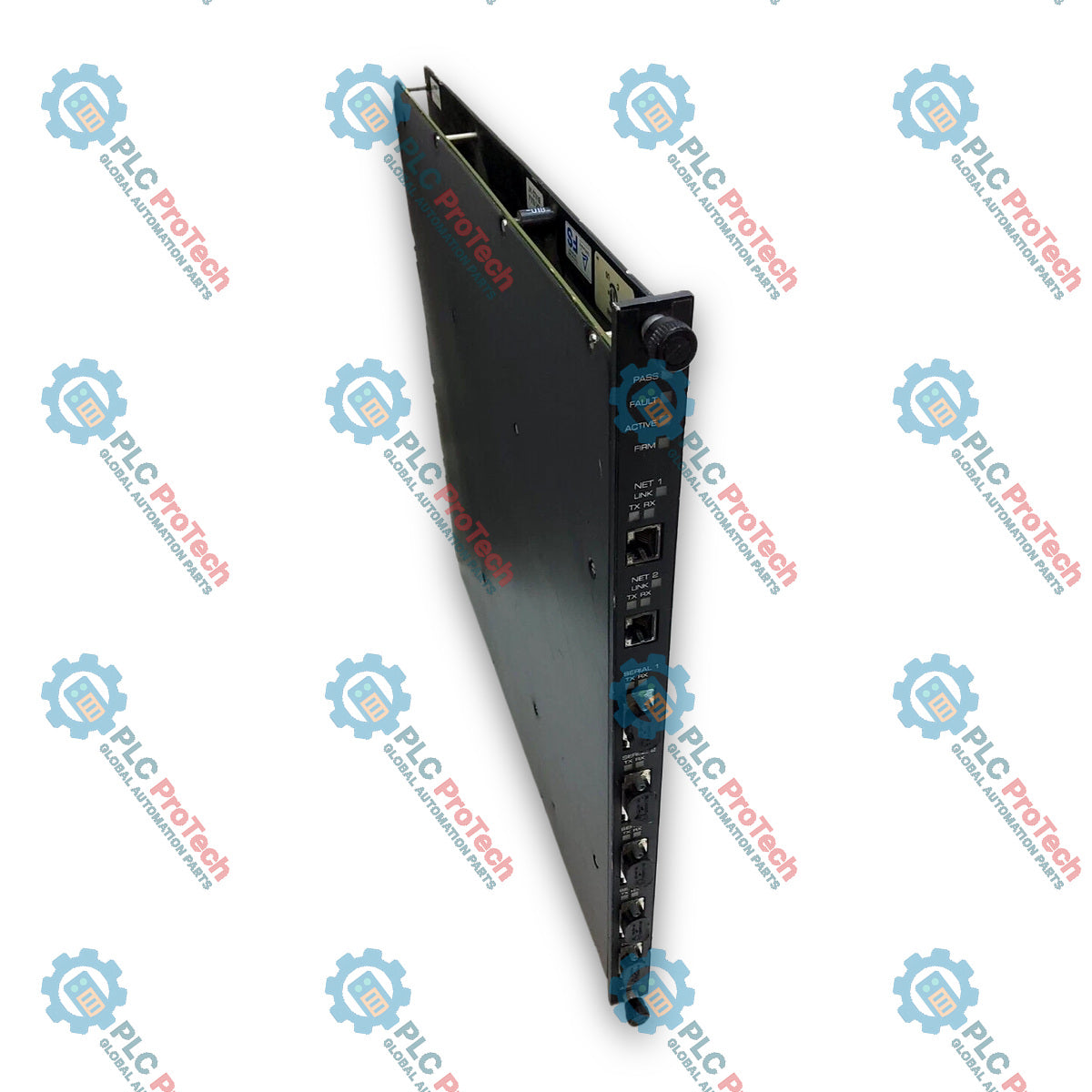

Modulo di comunicazione Triconex Tricon 4351B (TCM)

Il Triconex 4351B è un modulo di comunicazione Tricon (TCM) progettato per abilitare le comunicazioni di rete Ethernet (802.3) e seriale (RS-232/RS-485) per i sistemi Tricon v10.0 e successivi. Funge da gateway di comunicazione dedicato tra il controller Tricon e i dispositivi host, tra cui il software TriStation 1131, altri controller Tricon o Trident, apparecchiature Modbus master/slave e host esterni su reti industriali.

Dotato di due porte Ethernet in rame e quattro porte seriali, 4351B fornisce uno scambio dati isolato e affidabile e l'integrazione di rete. Il modulo gestisce il monitoraggio dei sistemi critici, la sincronizzazione temporale e la connettività di rete, isolando al contempo i segnali di campo e mantenendo la continuità delle operazioni di controllo.

Caratteristiche

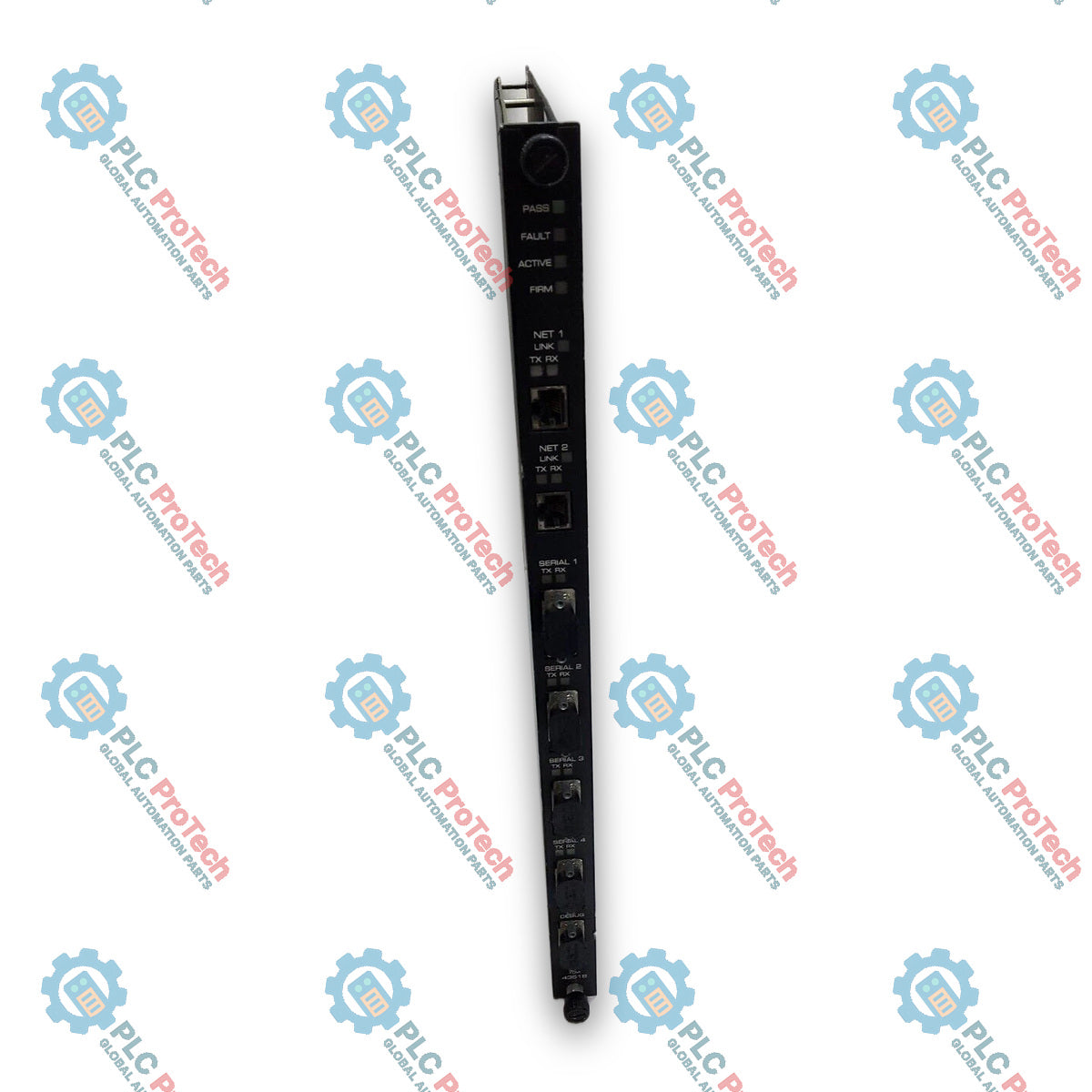

• Comunicazioni di rete: dotato di due porte Ethernet in rame 10/100BaseT con connettori RJ-45 (NET 1 e NET 2).
• Connettività seriale: dispone di quattro porte seriali RS-232/RS-485 con connettori DB-9 e di una porta di debug per la diagnostica di fabbrica.
• Supporto dei protocolli: supporta i protocolli TriStation, Modbus, TCP/IP, ICMP, SNTP, TSAA (con supporto IP Multicast), Trimble GPS, Peer-to-Peer (UDP/IP), sincronizzazione temporale Peer-to-Peer e stampa di rete Jet Direct.
• Funzionalità seriale flessibile: la porta seriale n. 1 supporta l'interfaccia Modbus o Trimble GPS; la porta seriale n. 4 supporta l'interfaccia Modbus o TriStation 1131.
• Throughput seriale ad alta velocità: supporta una velocità dati aggregata fino a 460,8 Kbps su tutte e quattro le porte seriali.
• Isolamento delle porte: fornisce un isolamento elettrico di 500 V CC tra le interfacce di comunicazione.
• Manutenzione online: i moduli possono essere sostituiti a caldo mentre il controller rimane online.

Applicazioni

• Sistemi strumentati di sicurezza (SIS) ad alta integrità e sistemi di arresto di emergenza (ESD).
• Integrazione di rete Modbus Master/Slave con sistemi di controllo distribuito (DCS) e sistemi SCADA.
• Marcatura temporale sincronizzata degli eventi in sequenza (SOE) tramite SNTP o riferimento temporale GPS.
• Programmazione, monitoraggio e debug da remoto tramite TriStation 1131.
• Comunicazione di sicurezza peer-to-peer tra più controller di sicurezza Tricon o Trident.

Specifiche tecniche

Linee guida per l'installazione

• Codifica degli slot: Gli slot dello chassis sono codificati meccanicamente per garantire che i moduli vengano installati solo negli slot logici appropriati.
• Limitazioni degli slot: Un singolo sistema Tricon supporta fino a quattro TCM alloggiati in due slot logici; non è consentito combinare modelli TCM diversi all'interno di un singolo slot logico.
• Gestione del calore: Mantenere uno spazio libero minimo di 5.25 pollici (13.3 cm) sopra e sotto lo chassis per garantire un flusso d'aria adeguato. Gli slot inutilizzati devono essere dotati di pannelli ciechi per slot I/O (modello 8105) per preservare la circolazione termica.
• Messa a terra: Prima dell'utilizzo, assicurarsi che lo chassis sia collegato alla terra di protezione utilizzando collegamenti filettati standard per la messa a terra dello chassis.

Conformità e certificazioni

• Sicurezza funzionale: Certificato da TÜV Rheinland per applicazioni critiche per la sicurezza fino a SIL 1-3 in conformità a IEC 61508.
• Locali pericolosi: Certificato da Factory Mutual (FM) per Classe I, Divisione 2, Gruppi A, B, C, D; Direttiva ATEX 94/9/CE, Zona 2, Gruppo IIB.
• Direttive EMC: Conforme alla Direttiva sulla compatibilità elettromagnetica 89/336/CEE e alla Direttiva sulla bassa tensione 72/23/CEE dell'Unione europea (marchio CE).
• Standard ambientali e di immunità: Conforme alle norme IEC 61000-4-2 (ESD), IEC 61000-4-3 (immunità irradiata), IEC 61000-4-4 (EFT/Burst), IEC 61000-4-5 (sovratensioni transitorie) e agli standard sulle emissioni CISPR.
• Standard nucleare: Qualificato per applicazioni nucleari 1E in conformità a EPRI TR-107330 e NRC SER ML013470433.
