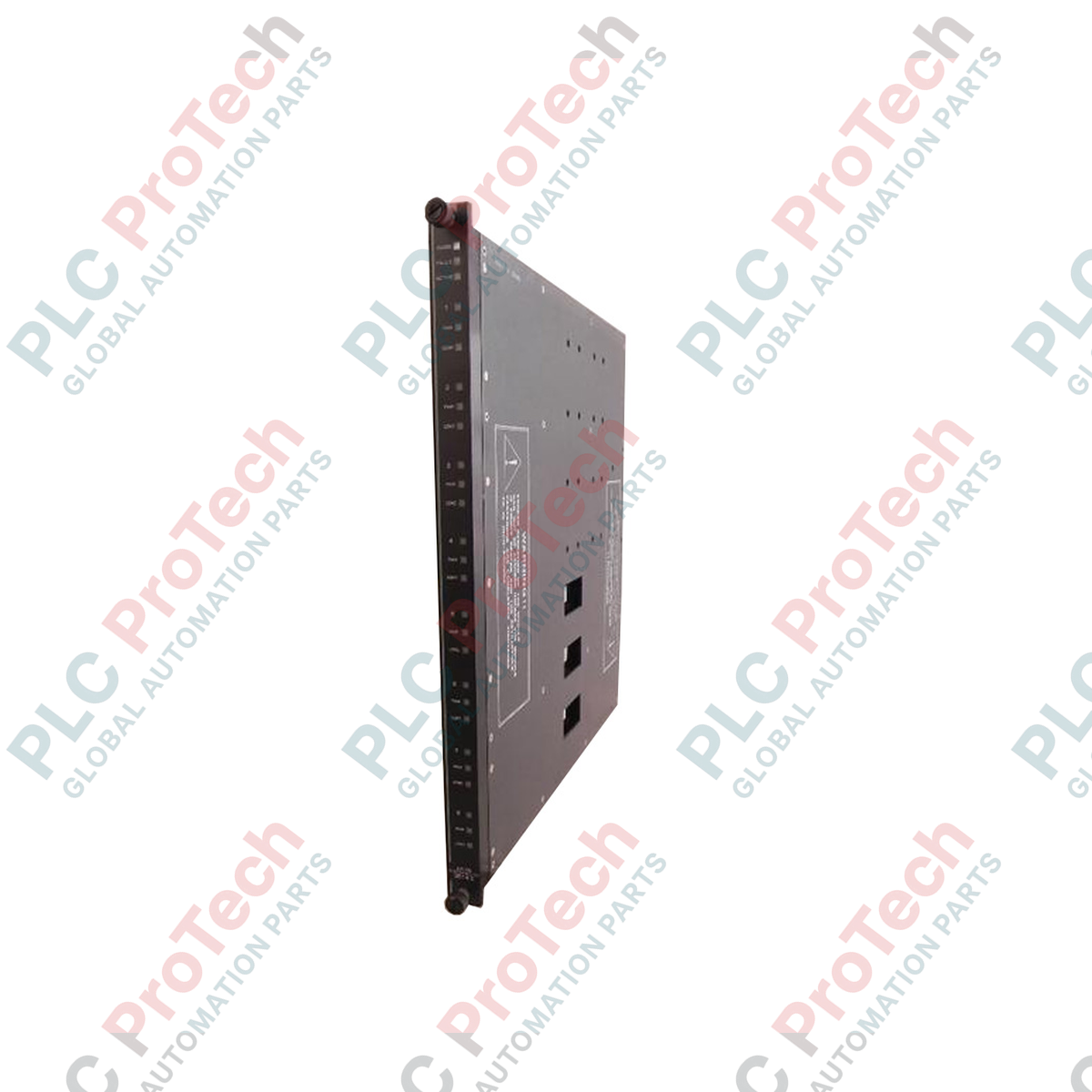

Modulo di uscita digitale supervisionata Triconex 3614E | Serie Tricon

Panoramica del prodotto

Il 3614E (3614E) è un gruppo di uscita digitale supervisionata (SDO) ad alta integrità, progettato per il sistema di sicurezza ridondante modulare triplo (TMR) Triconex. Questo modulo è progettato specificamente per azionare gli attuatori sul campo, fornendo al contempo la supervisione continua sia dei circuiti del modulo sia del cablaggio esterno sul campo. In applicazioni industriali critiche, come l'arresto di emergenza (ESD) nelle raffinerie, i sistemi antincendio e rilevazione gas (F&G) sulle piattaforme offshore e la protezione delle caldaie nelle centrali elettriche, il Triconex 3614E svolge un ruolo fondamentale nel garantire la sicurezza funzionale. Rilevando condizioni di "bloccato su", "bloccato spento" e circuito aperto/in cortocircuito nei circuiti del campo, riduce significativamente la probabilità di mancato intervento su richiesta ed elimina gli scatti intempestivi che causano costosi fermi della produzione.

Architettura TMR e diagnostica avanzata

Il 3614E utilizza un'architettura di tolleranza ai guasti implementata a livello hardware (HIFT). A differenza delle uscite digitali standard, la natura "supervisionata" di questo modulo implica l'esecuzione di controlli completi del carico.

• Votazione tripla ridondante: Il modulo riceve tre comandi di uscita indipendenti dai processori principali. Questi comandi vengono sottoposti a votazione a livello hardware prima dell'attivazione, garantendo che un guasto in un singolo ramo interno non comprometta lo stato dell'uscita.

• Supervisione del circuito sul campo: Il 3614E inietta impulsi diagnostici di basso livello (troppo brevi per influire sullo stato dell'attuatore) per verificare l'integrità del cablaggio sul campo. È in grado di distinguere tra un interruttore di uscita guasto, un fusibile bruciato o un filo interrotto sul campo.

• Linee di alimentazione ridondanti: Il gruppo dispone di una doppia capacità di ingresso dell'alimentazione, per garantire che il carico di uscita rimanga alimentato anche in caso di guasto di una fonte di alimentazione.

• Integrità di sicurezza: Ottimizzato per applicazioni SIL 3, il modulo offre la capacità di avviamento a freddo e un rapido isolamento dei guasti, impedendo la propagazione dei guasti di modo comune attraverso il sistema.

Specifiche tecniche

Domande frequenti tecniche

Come gestisce il 3614E le condizioni di "cortocircuito" sul campo?

Il 3614E dispone di limitazione attiva della corrente e spegnimento automatico per la protezione dalle sovracorrenti. Se viene rilevato un cortocircuito, il modulo isola il canale interessato e segnala un "Guasto sul campo" nei registri diagnostici, mantenendo operativi gli altri canali.

Qual è la differenza tra il 3614E e i moduli standard non supervisionati?

La designazione "E" e lo stato "Supervised" indicano che il 3614E monitora la tensione e la corrente effettive sul morsetto di campo. Un modulo standard monitora solo lo stato dei circuiti interni, mentre il 3614E verifica che il dispositivo sul campo sia effettivamente collegato e in grado di rispondere.

È possibile sostituire a caldo questo modulo durante il controllo attivo del processo?

Sì. Il Triconex 3614E supporta completamente la sostituzione a caldo. Quando viene inserito in uno slot ridondante dello chassis, il modulo esegue un autotest e sincronizza il proprio stato con il gruppo TMR attivo senza causare variazioni nello stato dell'uscita.

Guida all'ingegneria sul campo e all'installazione

• Compatibilità con l'attuatore: Assicurarsi che la corrente minima di mantenimento dell'attuatore sul campo sia superiore alla soglia dell'impulso di supervisione. Per i solenoidi a consumo estremamente ridotto, utilizzare un resistore di carico fittizio (in genere da 10k ohm) in parallelo per prevenire falsi allarmi di "Circuito aperto".

• Messa a terra e schermatura: Collegare le schermature dei cavi alla barra di terra del pannello di terminazione esterno (ETP). Per le linee SDO a 24 VDC, mantenere una separazione di almeno 10 cm dai cavi CA ad alta tensione per ridurre al minimo il rumore indotto durante il ciclo dell'impulso di supervisione.

• Gestione termica: Considerando la massa di spedizione di 5.0 kg e i componenti ad alta densità, assicurarsi che l'armadio disponga di ventilazione forzata se vengono impilati più moduli 3614E . I carichi di corrente elevata su tutti i canali contemporaneamente possono causare un riscaldamento localizzato.

Vantaggi ingegneristici operativi

• Idoneità agli ambienti difficili: Il 3614E dispone di un rivestimento protettivo conforme su tutti i circuiti stampati interni, che offre un'eccellente resistenza all'idrogeno solforato (H2S) e all'umidità elevata tipici delle attività minerarie e della lavorazione chimica.

• Ripristino rapido dai guasti: Il modulo segnala le discrepanze diagnostiche al processore principale entro un ciclo di scansione (in genere < 50 ms), consentendo un'azione correttiva rapida prima che venga superato un limite di sicurezza del processo.

• Compatibilità con le versioni precedenti: Si integra perfettamente sia con gli chassis Tricon v9 legacy sia con quelli moderni v11, proteggendo gli investimenti in conto capitale nell'infrastruttura esistente durante le espansioni del sistema.
