Manufacturer: Weidmuller
Product No.: IE-SW-BL06-1TX-4POE-1SC
Country of origin:Germany
Product Type: Switch Ethernet industriali
Payment: T/T, Western Union
Weight: 1000g
Dimensions: 50 mm x 115 mm x 70 mm
Shipping port: Xiamen
Warranty: 12 months

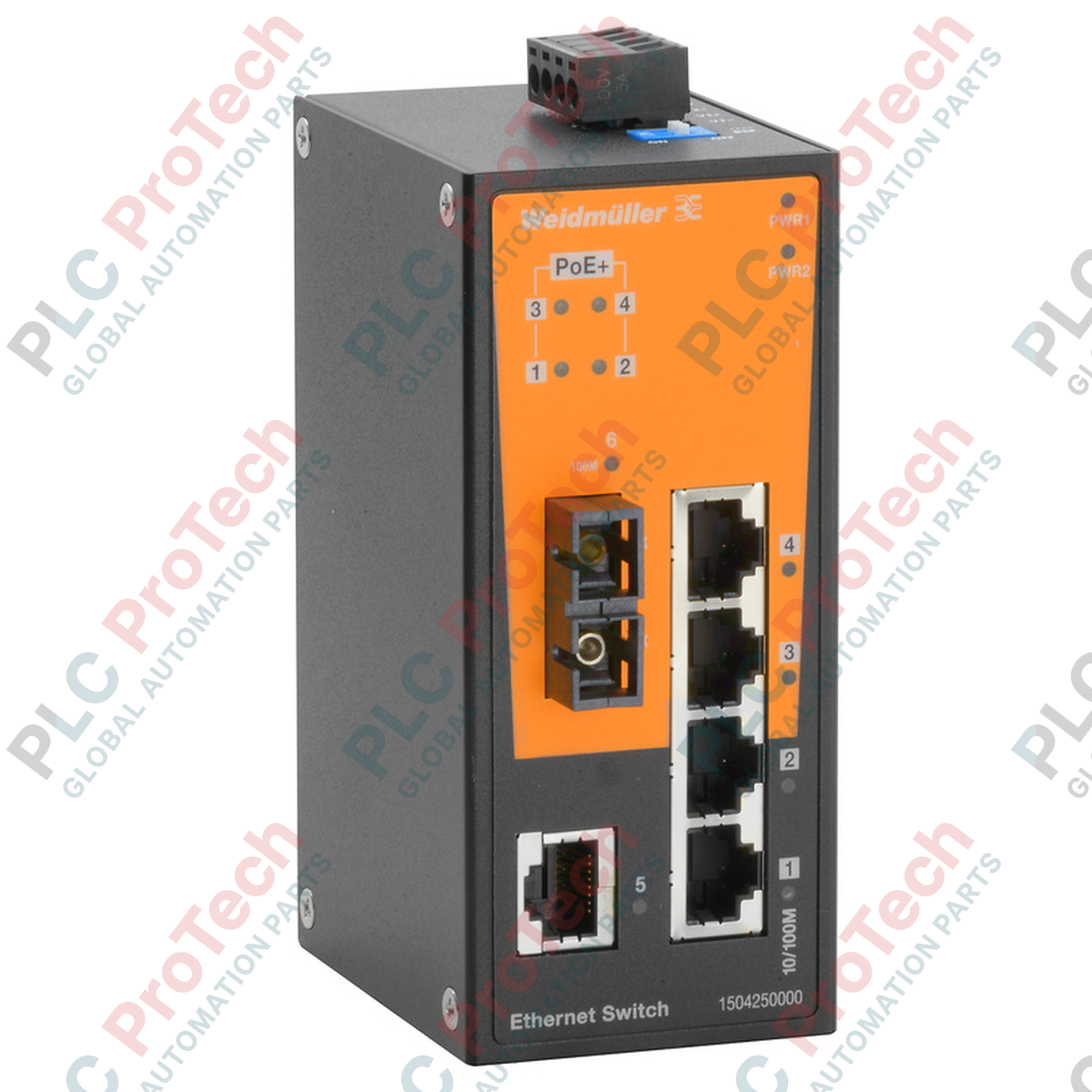

Integrandosi perfettamente nelle architetture di controllo industriale per ambienti difficili, lo switch Ethernet non gestito Weidmuller IE-SW-BL06-1TX-4POE-1SC facilita la trasmissione affidabile dei dati e l'erogazione di alimentazione. Questa variante hardware, identificata dal numero di parte 1504250000, dispone di quattro porte Power over Ethernet (PoE), una porta standard in rame Fast Ethernet e una porta in fibra ottica multimodale SC-Duplex per supportare comunicazioni a distanze fino a 5 km.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Weidmuller |
| Numero di parte | 1504250000 |
| Codice modello | IE-SW-BL06-1TX-4POE-1SC |
| Tipo di switch | PoE non gestito |
| Porte totali | 6 |
| Porte PoE | 4x RJ45 (10/100BaseT(X)) |
| Porte in rame | 1x RJ45 (10/100BaseT(X)) |
| Porte in fibra | 1x SC-Duplex multimodale (100BaseFX) |
| Distanza di trasmissione | 5 km (tipica) |
| Velocità di trasmissione | 100 Mbps |
| Tensione di ingresso | 12/24/48 V CC (ingressi ridondanti) |
| Corrente di spunto | 64,56 A a 48 V CC (da 0,1 a 1 ms) |
| Tipo di connessione | 1x morsettiera rimovibile a 4 pin |
| Dimensioni della tabella MAC | 2 K |
| Dimensioni del buffer dei pacchetti | 768 kBit |
| Materiale dell'alloggiamento | Alluminio |
| Classe di protezione | IP30 |
| Temperatura di esercizio | -10 degC a 60 degC |
| Temperatura di stoccaggio | -40 degC a 85 degC |
| Umidità di esercizio | Dal 5% al 95% (senza condensa) |
| Dimensioni (L x A x P) | 50 mm x 115 mm x 70 mm |
| Peso netto | 375 g |
| Peso di spedizione (calcolato) | 1,0 kg |
| Morsetto / Porta | Funzione / Assegnazione |
|---|---|
| Pin 1 (morsettiera a 4 pin) | V1+ (Ingresso di alimentazione primaria) |
| Pin 2 (morsettiera a 4 pin) | V1- (Messa a terra dell'alimentazione primaria) |
| Pin 3 (morsettiera a 4 pin) | V2+ (Ingresso di alimentazione ridondante) |
| Pin 4 (morsettiera a 4 pin) | V2- (Redundant Power Ground) |
| V2- (Messa a terra dell'alimentazione ridondante) | Porte da 1 a 4 |
| Porta RJ45 10/100BaseT(X) con iniettore PoE | Porta in rame standard RJ45 10/100BaseT(X) |
| Porta 6 | Porta in fibra multimodale SC-Duplex 100BaseFX |
La serie IE-SW-BL06 è un sostituto diretto drop-in delle configurazioni della precedente serie IE-SW-BL05 quando è necessaria l'iniezione PoE alla periferia. Assicurarsi che gli alimentatori esistenti siano dimensionati per il budget PoE totale (in genere 15.4W per porta per il PoE standard), oltre al consumo interno dello switch.
Quando si opera all'estremità inferiore dell'intervallo di tensione d'ingresso (12V o 24V CC), verificare che il convertitore elevatore interno possa fornire stabilmente i 48V CC richiesti dalla conformità PoE ai PD (Powered Devices) collegati. In ambienti soggetti a forti vibrazioni, assicurarsi che la clip per guida DIN sia bloccata saldamente e che le viti della morsettiera a 4 pin siano serrate a 0,5 Nm, per evitare interruzioni intermittenti dell'alimentazione.
Utilizzare sempre cavi a doppino intrecciato schermati (STP) Cat5e o Cat6 per le porte in rame, così da ridurre le interferenze elettromagnetiche (EMI) nei quadri ad alta tensione. La porta in fibra SC-Duplex deve essere pulita con un detergente approvato per connettori in fibra ottica prima dell'inserimento, per evitare l'attenuazione del segnale sulla tratta massima di 5 km.
AVVERTENZA CRITICA: Disalimentare tutte le fonti di alimentazione prima di procedere all'installazione, al cablaggio o alla manutenzione. Assicurarsi che le linee di alimentazione ridondanti siano completamente isolate. La mancata osservanza di queste procedure può causare scosse elettriche, danni all'apparecchiatura o tempi di inattività imprevisti del sistema.
Montare lo switch su una guida DIN TS 35 standard, assicurandosi che il gancio superiore agganci prima la guida, quindi premere verso il basso finché il fermo non scatta in posizione.
Collegare la vite di messa a terra funzionale sull'alloggiamento in alluminio al sistema locale di messa a terra di protezione (PE) utilizzando un cavo da almeno 14 AWG.
Collegare le fonti di alimentazione ridondanti alla morsettiera rimovibile a 4 pin, verificando la polarità corretta per gli ingressi V1 e V2.
Inserire la morsettiera nella presa dello switch e serrare le viti di fissaggio.
Collegare i cavi in rame RJ45 e il cavo in fibra ottica multimodale SC-Duplex alle rispettive porte.
