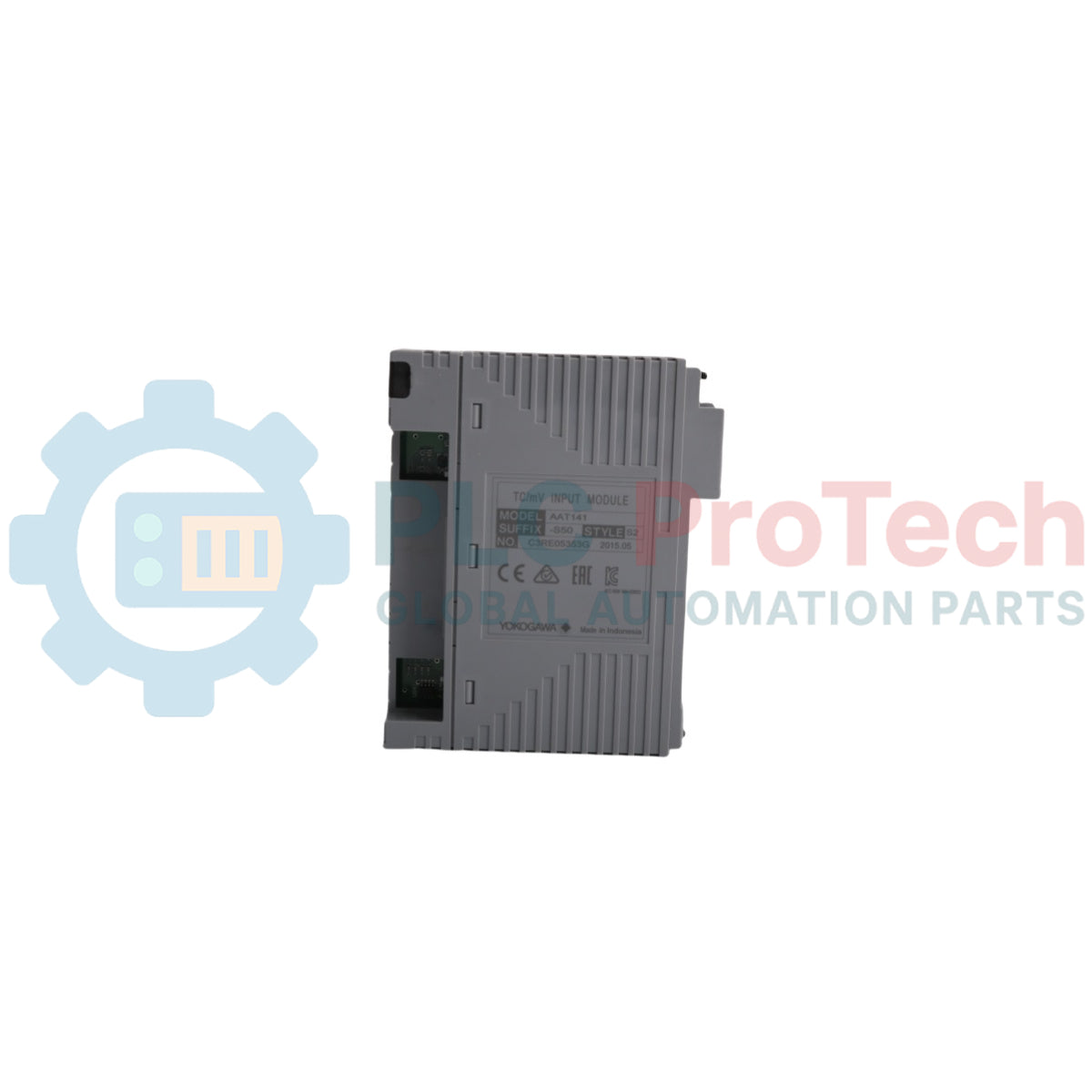

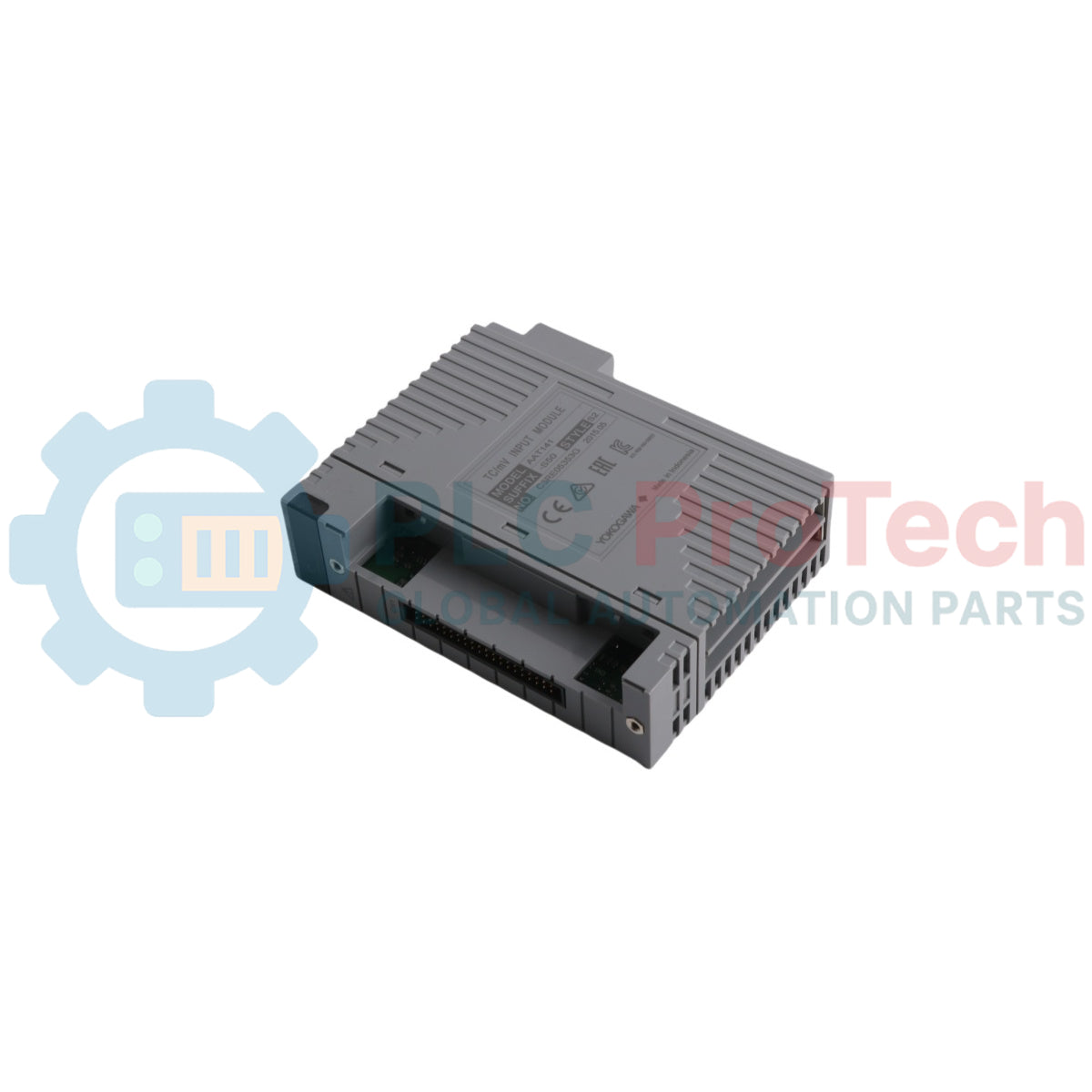

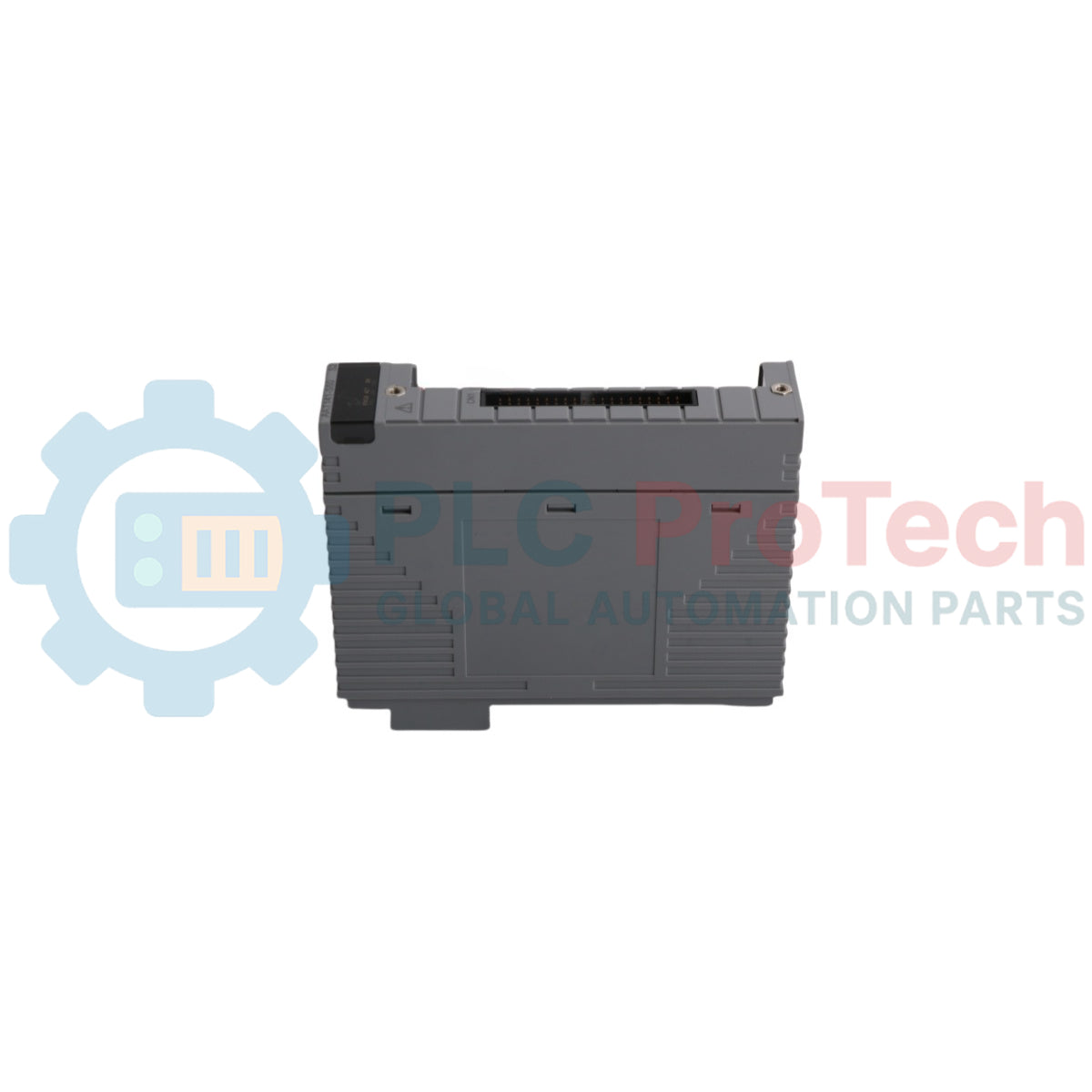

Modulo di ingressi TC/mV Yokogawa AAT141-S50 S2 a 16 canali

Panoramica del prodotto

Il AAT141-S50 S2 (AAT141) è un modulo di ingresso isolato ad alta densità e 16 canali, progettato specificamente per il sistema di controllo distribuito (DCS) Yokogawa CENTUM VP. Questo modulo è specializzato nell'acquisizione precisa di segnali a basso livello provenienti da termocoppie (TC) e sorgenti in millivolt (mV), coprendo un'ampia gamma di sensori industriali, inclusi i tipi R, J, K, E, T, B, S e N. Progettato per il monitoraggio termico di importanza critica in settori quali la produzione dell'acciaio, la produzione del vetro e la generazione di energia, il AAT141 offre un'eccezionale integrità del segnale con una tensione di tenuta di 1500 V CA. La sua architettura isolata elimina gli errori di messa a terra multipunto, essenziali per prevenire derive nella misurazione della temperatura. Supportando configurazioni a doppia ridondanza e offrendo un ciclo di aggiornamento dei dati di 1 secondo, questo modulo garantisce una visibilità continua del processo e riduce al minimo il rischio di costosi tempi di fermo dovuti a interferenze del segnale dei sensori o a guasti hardware.

Descrizione dei suffissi

Il nome del modello AAT141-S50 identifica gli standard hardware e le certificazioni di sicurezza dell'unità:

• -S: Indica l'hardware di tipo Standard, ottimizzato per l'acquisizione di dati ad alta affidabilità all'interno del sottosistema FIO CENTUM VP.

• 5: Indica che il modulo è prodotto senza protezione antideflagrante ed è destinato all'uso in aree sicure o all'interno di armadi di controllo adeguatamente spurgati e pressurizzati.

• 0: Specifica la configurazione di tipo Basic, che offre capacità standard di elaborazione per termocoppie e millivolt a 16 canali senza ulteriori modificatori specializzati.

• S2: Rappresenta il codice dello stile/revisione hardware, garantendo la compatibilità con le unità nodo STARDOM e CENTUM più recenti.

Specifiche tecniche

Domande frequenti tecniche

L'AAT141 supporta termocoppie messe a terra o non messe a terra?

Si raccomanda vivamente di utilizzare termocoppie non messe a terra. Poiché l' AAT141 è un modulo isolato, l'uso di termocoppie messe a terra può causare una messa a terra multipunto tra canali diversi, con conseguenti errori significativi nella misurazione della temperatura.

In che modo la temperatura ambiente influisce sulla compensazione del giunto di riferimento (RJC)?

La precisione della RJC è ottimizzata per ambienti stabili. In un nodo standard, la precisione è di più o meno 1 °C tra 15 e 45 °C. Se l'ambiente presenta variazioni o temperature estreme (da -20 a 15 °C o da 45 a 70 °C), il margine di errore della RJC aumenta a più o meno 2 °C.

È possibile combinare tipi diversi di termocoppie e ingressi in millivolt su un singolo modulo?

Sì. Ciascuno dei 16 canali può essere configurato individualmente per un ingresso TC o mV, offrendo la massima flessibilità per configurazioni di sensori diversificate all'interno di un singolo slot I/O.

Guida all'ingegneria e all'installazione

• Isolamento termico: Il AAT141 è altamente sensibile al calore irradiato. Non installare unità che irradiano calore, come alimentatori o moduli CPU quali CP461/CP451, direttamente sotto o accanto a questo modulo. Se è necessario collocare nelle vicinanze un modulo I/O non compatibile, lasciare almeno uno slot vuoto su ciascun lato come barriera termica.

• Gestione del flusso d'aria: Evitare di installare il modulo in aree in cui un flusso d'aria diretto ad alta velocità, come quello delle ventole dell'armadio, colpisca i terminali con morsetti a pressione. Se una ventola si trova nella parte superiore dell'armadio, montare il modulo ad almeno 133 mm (3 unità) sotto la ventola per prevenire l'instabilità della RJC.

• Uniformità del cablaggio: Quando si utilizzano ingressi in millivolt, la resistenza dei cavi di segnale deve essere identica per mantenere la precisione. Utilizzare una sezione nominale del conduttore di 1,25 mm2 o inferiore e assicurarsi che tutti i collegamenti ai terminali siano serrati correttamente alla coppia prescritta per prevenire derive della resistenza di contatto.

• Stabilità della RJC: Le specifiche di precisione si basano su condizioni termiche stabili. Se la porta dell'armadio viene aperta o si verifica una variazione improvvisa della temperatura, attendere un tempo sufficiente affinché la temperatura dei terminali con morsetti a pressione si stabilizzi prima di considerare affidabili le misurazioni ad alta precisione.
