Yokogawa

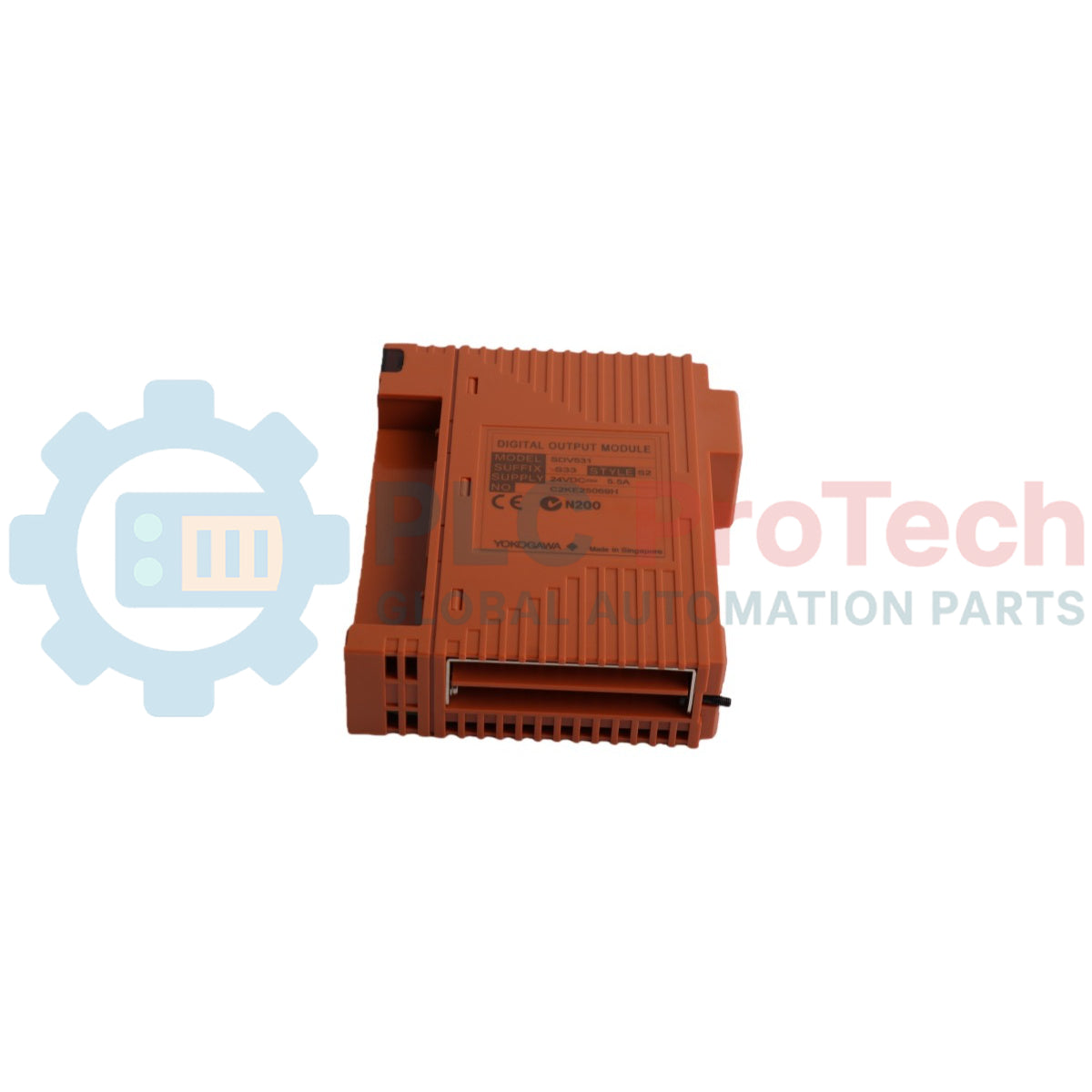

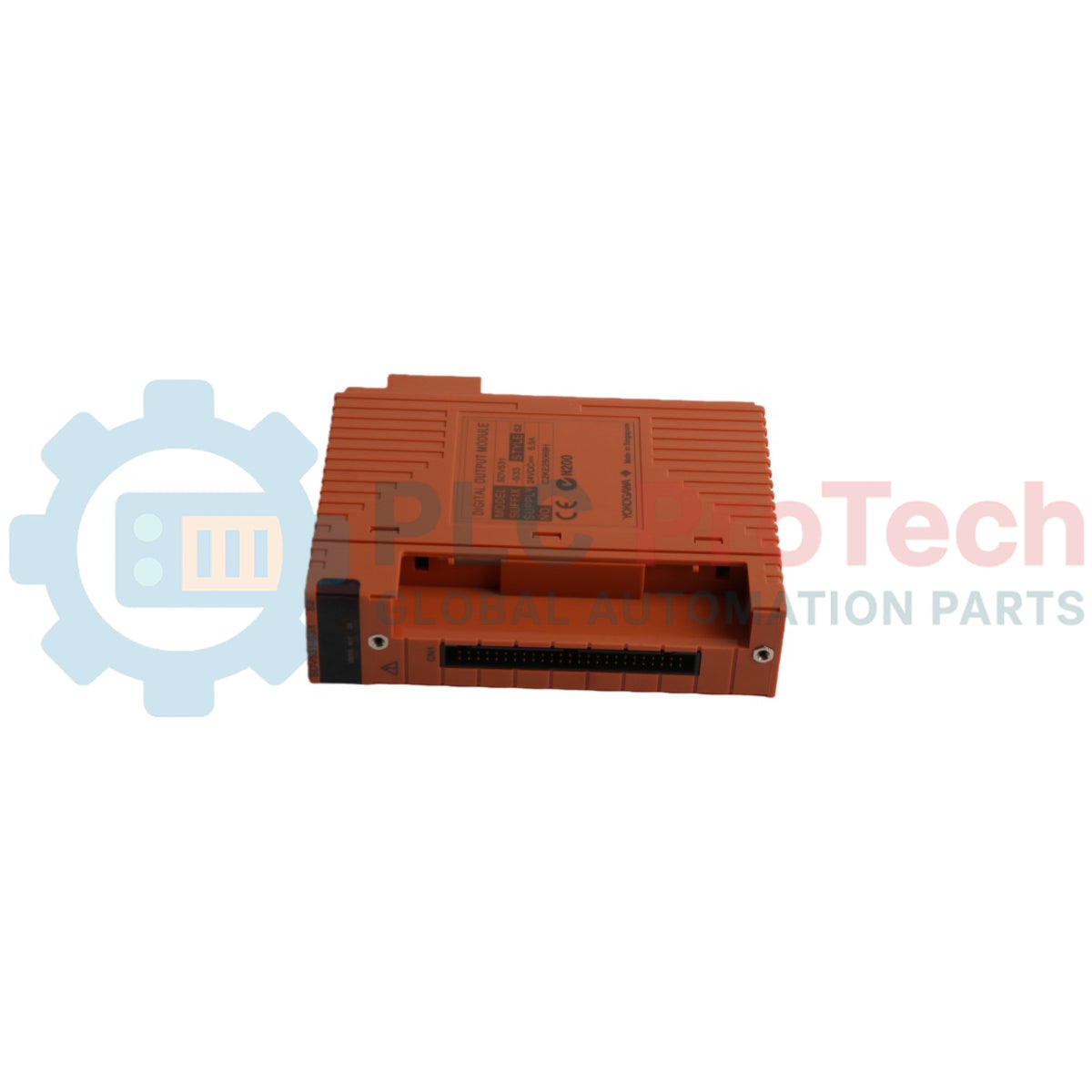

Modulo di uscita digitale Yokogawa SDV531-S33 ProSafe-RS

SKU SDV531-S33

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Yokogawa

  • Product No.: SDV531-S33

  • Country of origin:Japan

  • Product Type: Modulo di uscita digitale

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 300g

  • Dimensions: 130 mm x 32,8 mm x 124 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Yokogawa SDV531-S33 è un modulo di uscita digitale a 8 canali e 24 V CC, correlato alla sicurezza, progettato per l'integrazione nei sistemi strumentati di sicurezza (SIS) Yokogawa ProSafe-RS. Questo modulo ad alta affidabilità fornisce l'isolamento galvanico del modulo e trasmette segnali discreti di stato ON/OFF per proteggere e controllare apparecchiature di campo critiche.

Dotato di funzioni autonome di diagnostica del cablaggio di campo, Yokogawa SDV531-S33 protegge attivamente gli ambienti di processo. Quando si verifica un guasto per cortocircuito sul lato campo, il modulo porta automaticamente il canale di uscita corrispondente allo stato OFF. Dopo l'eliminazione del guasto sulla linea, il canale di uscita può essere ripristinato in modo sicuro tramite un'operazione intenzionale di abilitazione dell'uscita del sistema, per riprendere i valori della logica applicativa in esecuzione. In assenza di questo comando di abilitazione esplicito, il canale rimane bloccato sul valore fail-safe designato per garantire la sicurezza dell'impianto.

Caratteristiche

  • 8 canali di uscita digitale isolati a sorgente di corrente
  • Funzioni integrate di diagnostica del cablaggio di campo senza adattatori esterni
  • Disattivazione automatica del canale (stato OFF) al rilevamento di un cortocircuito sul lato campo
  • Protocollo di ripristino condizionale della sicurezza che richiede un'operazione esplicita di abilitazione dell'uscita
  • Applicazione del valore fail-safe per le linee di uscita non recuperate o compromesse
  • Conforme allo standard ISA G3 per una maggiore resistenza alla corrosione ambientale
  • Robusta protezione termica ad ampio intervallo, qualificata per il funzionamento tra -20 e 70 °C

Applicazioni

  • Sistemi di arresto di emergenza (ESD)
  • Sistemi di gestione dei bruciatori (BMS)
  • Sistemi antincendio e rilevazione gas (FGS)
  • Circuiti di interblocco critici nei processi petroliferi, del gas e chimici

Informazioni per l'ordine

Modello Codici suffisso Descrizione
SDV531 --- Modulo di uscita digitale (8 canali, 24 V CC, isolamento del modulo)
--- -S Tipo standard
--- 3 Con adattatore di interfaccia per cavo di segnale e senza protezione antideflagrante? (Nota: la configurazione utente prevale su 3)
--- 3 Con ISA Standard G3 e temperatura (da -20 a 70 °C)

Specifiche tecniche

Parametro Specifiche
Produttore Yokogawa Electric Corporation
Paese di origine Giappone
Compatibilità del sistema Sistemi ProSafe-RS FIO
Numero di uscite 8 canali, isolamento del modulo
Tensione di uscita 24 V CC
Caduta di tensione in uscita 1 V massimo
Formato di uscita Sorgente di corrente
Alimentazione esterna 24 V CC +20%/-10%, capacità di corrente: 5 A
Caratteristiche dell'alimentazione esterna 24 V CC, minimo 5 A
Corrente di dispersione massima (uscita disattivata) 1.6 mA
Corrente di carico massima 0.6 A per linea di uscita (4.8 A in totale per tutte le linee di uscita)
Corrente di carico minima 35 mA
Intervallo di resistenza del carico Da 40 a 685 Ohm
Tempo di risposta dell'uscita 30 ms massimo
Tensione di tenuta 2 kV CA tra le linee del segnale di uscita e il sistema per 1 minuto
Consumo di corrente 280 mA massimo (5 V CC), 140 mA massimo (24 V CC)
Peso Circa 0.34 kg (con adattatore di interfaccia per cavo di segnale dedicato)
Dimensioni 130 mm x 32.8 mm x 124 mm (profondità del modulo 130 mm, altezza 124 mm, larghezza 32.8 mm con adattatore di interfaccia)
Connessione esterna Cavo di segnale dedicato (AKB331)

Connessioni/Interfacce

Tipo di connettore / Interfaccia Funzione
Adattatore di interfaccia per cavo di segnale Si collega al lato campo tramite il cavo di segnale dedicato AKB331
Interfaccia lato sistema Comunicazione sul bus interno compatibile con gli slot dell'unità Safety Node / Safety Control

Linee guida per l'installazione

  • Montaggio del modulo: Installare il modulo in uno slot certificato dell'unità Safety Node o dell'unità Safety Control. Assicurarsi che il modulo sia inserito e bloccato correttamente.
  • Controllo della temperatura: Assicurarsi che la ventilazione dell'armadio mantenga l'ambiente locale nell'intervallo certificato da -20 a 70 degC, evitando ristagni termici.
  • Limitazioni dei cavi: Quando si utilizza questa specifica configurazione dell'adattatore di interfaccia, i codici opzione per le morsettiere con morsetti a pressione e i connettori per cavi MIL sono incompatibili e non devono essere utilizzati.
  • Considerazioni sulla messa a terra: Per una protezione ottimale dai disturbi e metriche di sicurezza affidabili, si raccomanda di lasciare flottante l'alimentazione di campo. Se viene messa a terra, tenere presente che la terra funzionale del sistema è collegata direttamente alla terra di campo.

FAQ

Cosa succede all'uscita se si verifica un cortocircuito sulla linea del dispositivo di campo?

Il canale di uscita specifico corrispondente a quel dispositivo di campo si disattiva immediatamente per proteggere il loop e i circuiti di sicurezza circostanti.

Come viene riportato online un canale dopo la risoluzione di un guasto da cortocircuito?

Il canale continuerà a mantenere il proprio stato sicuro finché il sistema di controllo non eseguirà deliberatamente un'operazione di abilitazione dell'uscita, ripristinando la normale logica applicativa.

È possibile collegare morsettiere esterne o connettori MIL a questa configurazione del modulo?

No, quando si utilizza la versione con adattatore per interfaccia del cavo di segnale, è vietato scegliere morsettiere a morsetto a pressione o opzioni di cavi MIL.

Questo modulo di sicurezza richiede componenti di cablaggio esterni per i controlli del loop?

No, dispone di funzioni integrate di diagnostica del cablaggio di campo e non richiede elementi diagnostici esterni.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Modulo di uscita digitale Yokogawa SDV531-S33 ProSafe-RS

Quantità
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
Reviews
1 su 3
Only 7 item(s) left in stock
Quantità
Visualizza dettagli completi

Global Express Shipping

  • Standard Delivery: 4-6 Business Days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries, including rapid delivery to Saudi Arabia and UAE.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our professional technical warranty.

Orders are processed and delivered Monday-Friday (excluding public holidays).


For full eligibility, restocking fees, and international return details, please view our official Refund & Return Policy .
