ELX3204

BECKHOFF

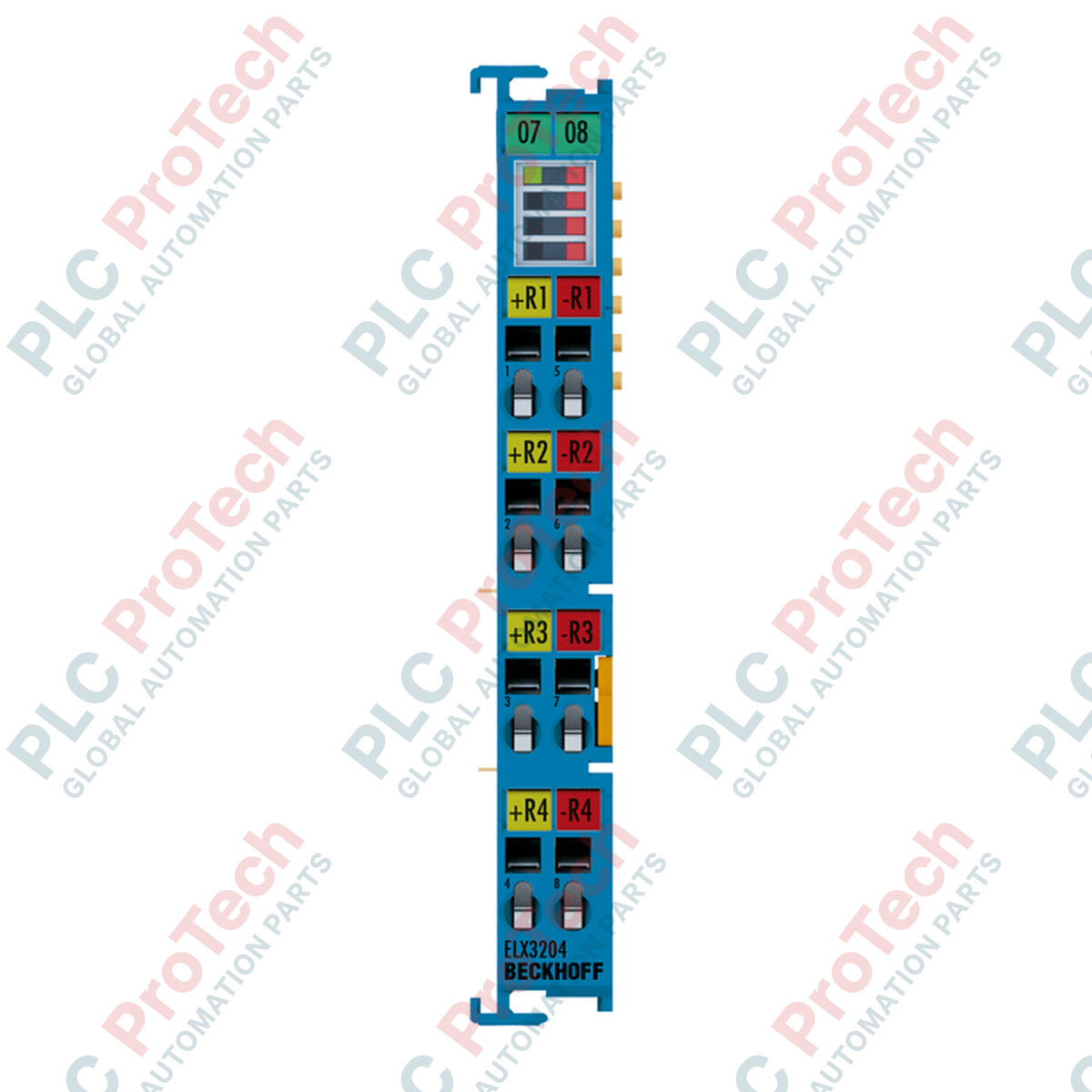

Terminal EtherCAT Selamat Secara Intrinsik BECKHOFF ELX3204

SKU ELX3204

Dalam stok
  • 12-month warranty
  • Free returns within 30 days
  • Pengilang: BECKHOFF
  • No. Produk: ELX3204
  • Origin Jerman
  • Jenis Produk: Terminal EtherCAT
  • Pembayaran: T/T, Western Union
  • Berat: 0.06 kg
  • Dimensi: 12 mm x 100 mm x 68 mm
  • Pelabuhan penghantaran: Xiamen
  • Jaminan: 12 bulan

Tags

Analog Input Modules EtherCAT Terminals
Kuantiti
Call sales Contact

Product Description

Penerangan

BECKHOFF ELX3204 ialah terminal input analog 4 saluran berketepatan tinggi yang direka untuk pengukuran suhu secara langsung menggunakan pengesan suhu rintangan (RTD) di lokasi berbahaya. Terminal EtherCAT selamat secara intrinsik (Ex i) ini membolehkan sensor yang terletak dalam atmosfera mudah meletup—seperti Zon 0/20 atau Zon 1/21—disambungkan terus kepada sistem I/O, tanpa memerlukan pengadang luaran atau penguat pengasingan.

Dilengkapi resolusi 16-bit, BECKHOFF ELX3204 menghantar isyarat suhu yang sangat tepat kembali kepada pengawal. Ia menyokong pelbagai sensor berasaskan rintangan standard, termasuk RTD platinum dan nikel, serta pengukuran rintangan secara langsung. Kuasa untuk E-bas dan elektronik dalaman diuruskan dengan selamat melalui sistem Terminal EtherCAT bersama terminal bekalan kuasa ELX9560, bagi memastikan keselamatan elektrik dan pengasingan isyarat.

Ciri-ciri

  • Empat saluran input analog berbeza untuk sensor RTD dan pengukuran rintangan.
  • Reka bentuk selamat secara intrinsik (Ex i) untuk sambungan terus kepada sensor di zon berbahaya.
  • Penukaran analog-ke-digital 16-bit beresolusi tinggi untuk pemantauan nilai proses yang tepat.
  • Teknologi sambungan 2 wayar yang boleh dikonfigurasikan bagi setiap saluran.
  • Pemantauan nilai had bersepadu, penapis digital dan pelinearan lengkung ciri khusus sensor.
  • Keupayaan diagnostik disokong oleh LED isyarat bersepadu yang menunjukkan status dan ralat saluran.

Aplikasi

  • Pemantauan suhu selamat secara intrinsik dalam loji pemprosesan kimia dan petrokimia.
  • Antara muka sensor RTD secara langsung dalam persekitaran gas dan habuk mudah meletup (Zon 0/20, Zon 1/21).
  • Automasi proses penapisan minyak dan gas apabila perlindungan letupan diperlukan.
  • Sistem pemprosesan farmaseutikal yang mengendalikan pelarut meruap.

Spesifikasi Teknikal

Umum

Parameter Spesifikasi
Pengilang BECKHOFF
Model ELX3204
Jenis Produk Terminal EtherCAT, Input Analog, Ex i
Bilangan Input 4 input berbeza
Bentuk Reka Bentuk Perumah terminal kompak dengan LED isyarat
Bahan Polikarbonat

Elektrik dan Kuasa

Parameter Spesifikasi
Bekalan Kuasa Melalui E-bas
Voltan Bekalan Elektronik 24 V DC (melalui sentuhan kuasa), bekalan kuasa ELX9560 diperlukan
Penggunaan Arus E-bas biasanya 70 mA
Penggunaan Kuasa Sentuhan Arus kebiasaannya 10 mA
Sesentuh Kuasa 2 sesentuh bilah/spring

Isyarat dan Pengukuran

Parameter Spesifikasi
Jenis Penderia Penderia Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, KT(Y), rintangan (10 Ohm hingga 4 kOhm)
Kaedah Sambungan 2 wayar
Julat Suhu (penderia Pt) -200 hingga +850 degC
Julat Suhu (penderia Ni) -60 hingga +250 degC
Resolusi 16 bit (sehingga 0.01 degC setiap digit; praset: 0.1 degC setiap digit)
Arus Pengukuran < 1 mA (bergantung pada penderia dan julat pengukuran)
Ralat Pengukuran < +-0.3% (relatif kepada nilai skala penuh)
Rintangan Dalaman kebiasaannya >= 10 kOhm (diferensial)
Frekuensi Had Penapis Input kebiasaannya 1 kHz
Masa Penukaran 10 hingga 3300 ms (boleh dilaraskan, lalai: 270 ms)

Mekanikal, Persekitaran dan Sambungan

Parameter Spesifikasi
Dimensi (L x T x D) 12 mm x 100 mm x 68 mm
Berat kira-kira 60 g
Pemasangan Pada rel DIN 35 mm (EN 60715) dengan pengunci
Teknologi Pendawaian Penggerakan spring menggunakan pemutar skru
Keratan Rentas Sambungan (Pejal/Berteras) 0.08 hingga 2.5 mm² (AWG 28 hingga 14)
Keratan Rentas Sambungan (dengan Ferrul) 0.14 hingga 1.5 mm² (AWG 26 hingga 16)
Panjang Pelucutan 8 hingga 9 mm
Suhu Operasi -25 hingga +60 degC
Suhu Penyimpanan -40 hingga +85 degC
Kelembapan Relatif 95%, tanpa pemeluwapan
Gred Perlindungan IP20

Pematuhan dan Pensijilan

Parameter Spesifikasi
Kelulusan dan Penandaan CE, UL, ATEX, IECEx, cFMus, CCC
Kelas Perlindungan ATEX II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
Kelas Perlindungan IECEx Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I

Garis Panduan Pemasangan

  1. Pastikan keseluruhan sistem automasi dan rak pemasangan tidak berkuasa sebelum memasang modul.
  2. Sahkan bahawa terminal dipasang dengan betul pada rel DIN 35 mm standard (EN 60715) menggunakan slot berganda bersepadu dan sambungan berkunci.
  3. Pastikan jarak keselamatan dan jarak pengasingan Ex i standard dikekalkan dengan ketat antara pendawaian yang selamat secara intrinsik dengan pendawaian yang tidak selamat secara intrinsik.
  4. Gunakan terminal bekalan kuasa BECKHOFF ELX9560 khusus untuk membekalkan kuasa E-bus yang mematuhi keperluan serta pengasingan keselamatan kepada segmen ELX.
  5. Sambungkan penderia RTD menggunakan konfigurasi 2 wayar yang ditetapkan, dengan mengekalkan amalan pelindungan dan pembumian yang sesuai untuk lokasi berbahaya.
  6. Sahkan bahawa blok terminal dikunci dengan kemas pada rel DIN dan LED status beroperasi dengan betul semasa pemulaan sistem.
Shipping &amp; Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
What is the primary function of the BECKHOFF ELX3204 terminal?
The BECKHOFF ELX3204 is a 4-channel analog input terminal designed to interface directly with resistance temperature detectors (RTDs) in explosive or hazardous areas without requiring separate external barriers.
Which sensor types are compatible with the BECKHOFF ELX3204?
The BECKHOFF ELX3204 supports a wide range of standard RTD sensors including Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, and direct resistance measurements ranging from 10 Ohm to 4 kOhm.
Is an external power supply required for the BECKHOFF ELX3204?
Yes, the BECKHOFF ELX3204 requires power via the E-bus. For intrinsically safe applications, it must be powered using the BECKHOFF ELX9560 power supply terminal to ensure appropriate safety isolation and power regulation.
What explosive zone ratings does the BECKHOFF ELX3204 carry?
The BECKHOFF ELX3204 carries extensive intrinsically safe certifications including ATEX and IECEx ratings of II 3(1)G Ex ec [ia Ga] IIC T4 Gc, enabling direct wiring to sensors located in Zone 0/20 and Zone 1/21.
What is the measurement resolution of the BECKHOFF ELX3204?
The BECKHOFF ELX3204 features high-performance 16-bit analog-to-digital conversion, allowing temperature resolution up to 0.01 degC per digit depending on the configuration (default is preset to 0.1 degC per digit).
