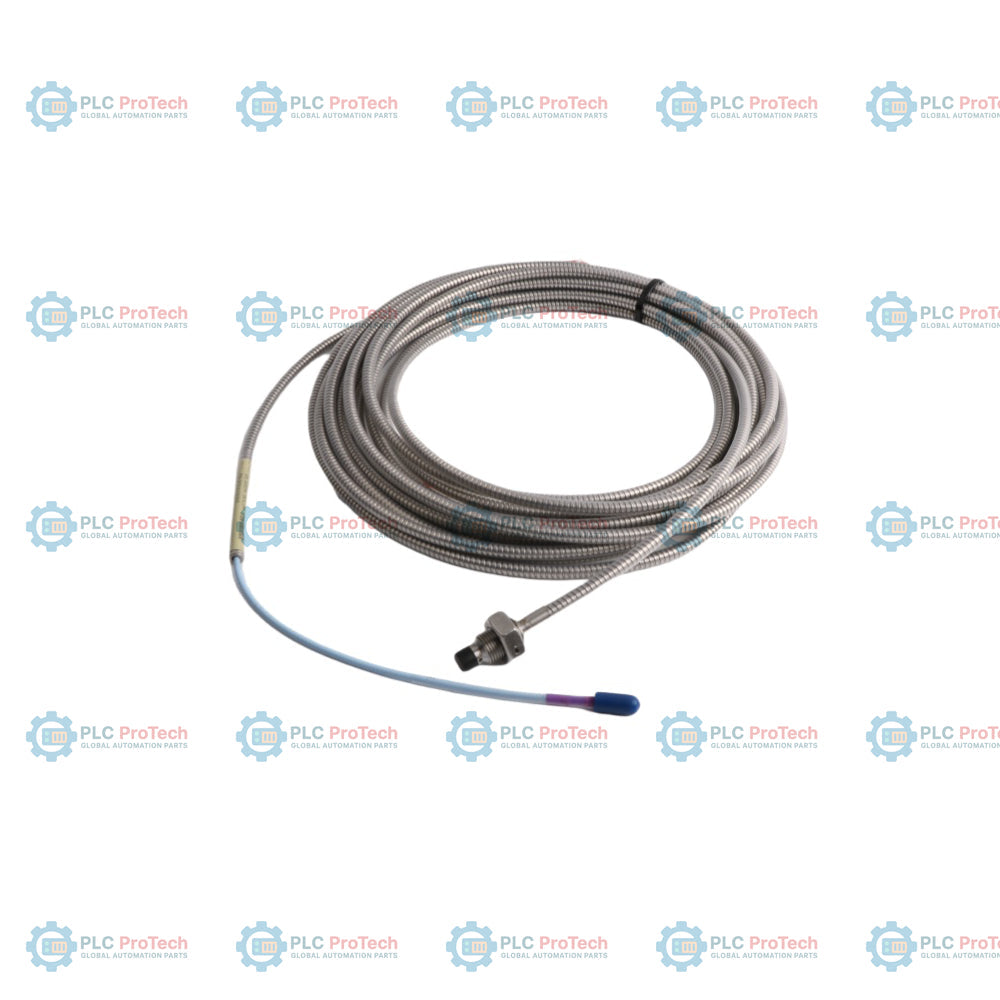

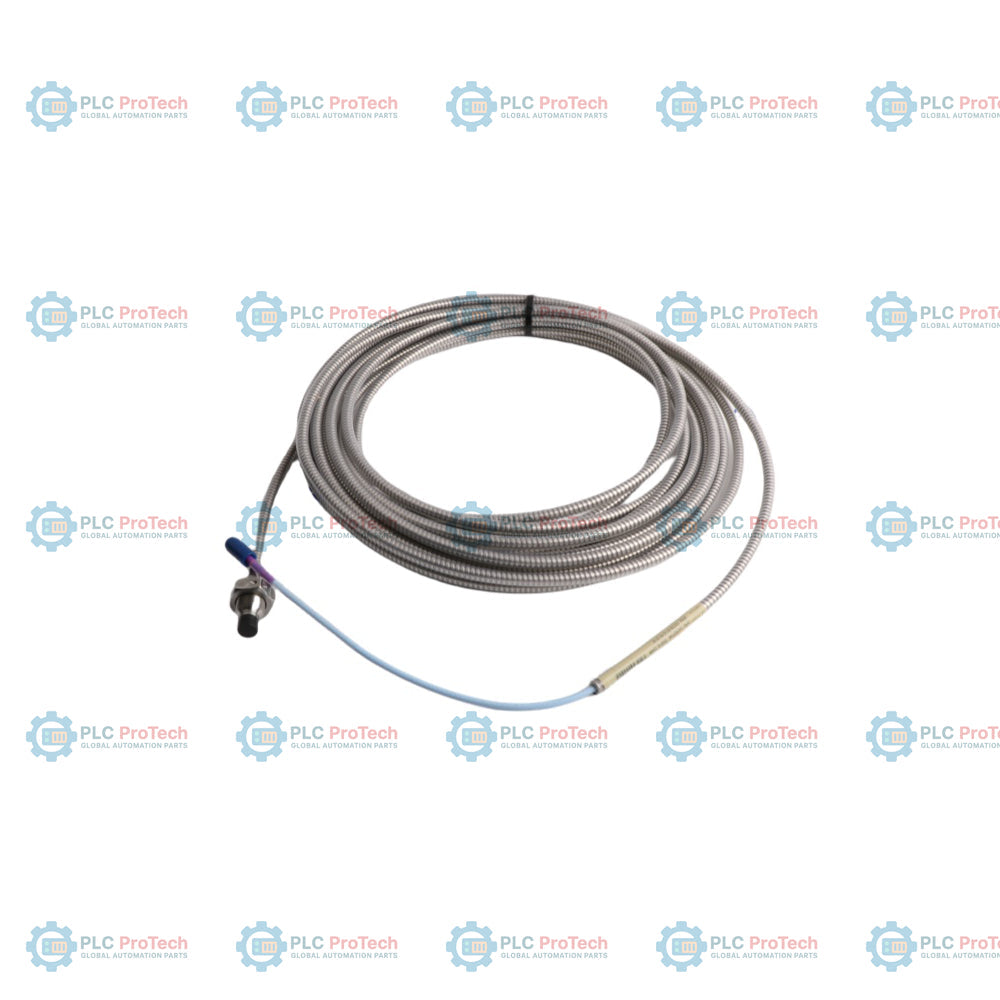

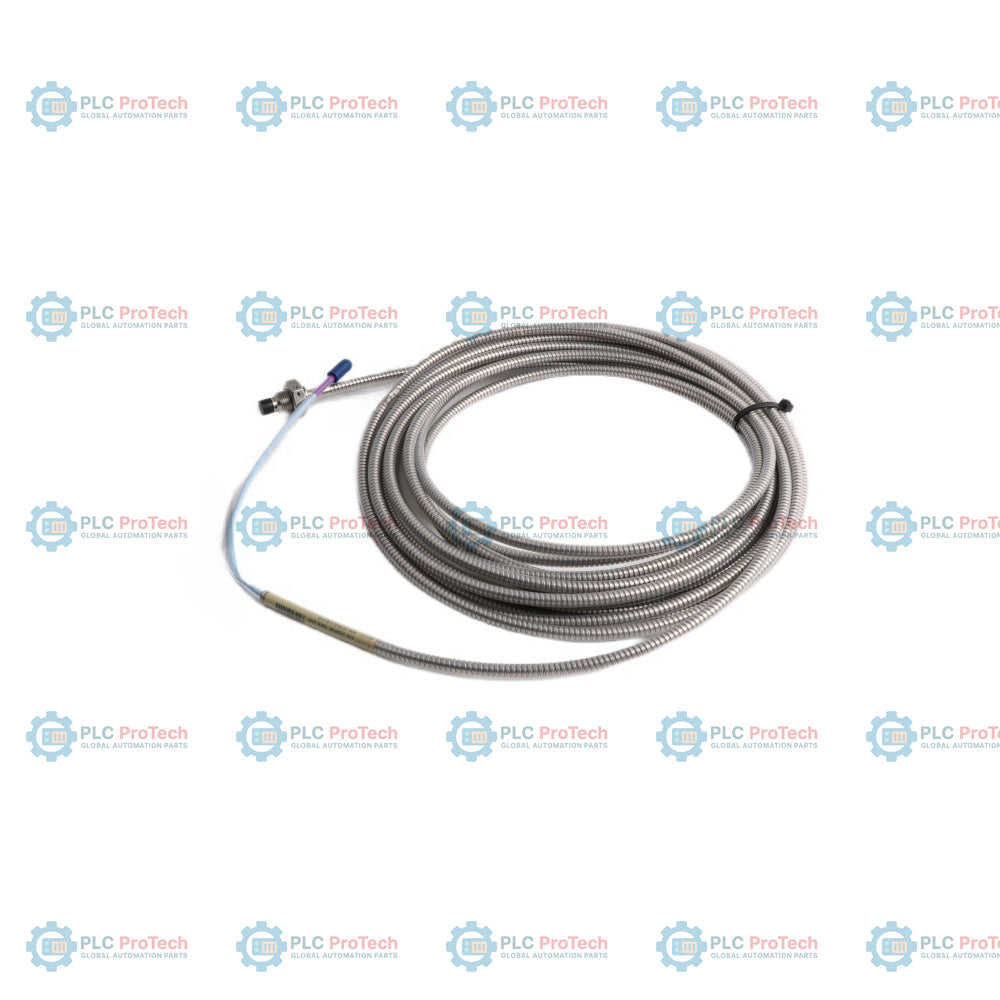

Bently Nevada 330708-00-10-90-02-00 3300 XL 11 mm Proximity Probe

SKU 330708-00-10-90-02-00

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330708-00-10-90-02-00
Origin Amerika Syarikat
Jenis Produk: 3300 XL 11 mm Probe Kedekatan
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 0.18 kg
Dimensi: 50 mm x 100 mm x 100 mm (T x L x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Kuantiti

Call sales Contact

Product Description

Penerangan

Pilihan 00 (panjang tanpa ulir 0.0 inci), Pilihan 10 (panjang keseluruhan kes 1.0 inci), Pilihan 90 (panjang keseluruhan 9.0 m), Pilihan 02 (penyambung ClickLoc sepaksi miniatur, kabel standard) dan Pilihan 00 (tiada kelulusan agensi diperlukan) mentakrifkan konfigurasi siasatan kedekatan 3300 XL 11 mm berperisai ini — 330708-00-10-90-02-00.

Siasatan kedekatan 3300 XL 11 mm ini mempunyai badan berulir 5/8-18 UNF yang dibalut perisai keluli tahan karat untuk menahan lelasan fizikal dan keadaan persekitaran yang lasak pada jentera berputar. Direka untuk mengukur anjakan aci statik dan dinamik, siasatan ini dioptimumkan untuk digunakan dalam Sistem Transduser 3300 XL 11 mm, dengan julat pengukuran linear 4.0 mm (160 mil) yang penting untuk memantau kedudukan paksi turbin stim, pengembangan pembezaan dan penurunan rod pemampat.

Ciri-ciri

Reka bentuk dilindungi perisai (Model 330708) yang menampilkan perisai keluli tahan karat AISI 302 dengan jaket luar FEP pelindung pada kabel triaksi.
Panjang tanpa ulir Pilihan 00 memberikan kes siasatan berulir sepenuhnya dengan badan tanpa ulir sepanjang 0.0 inci untuk memaksimumkan kestabilan pemasangan.
Panjang keseluruhan kes Pilihan 10 berukuran 1.0 inci, direka untuk ruang pemasangan padat atau sarung mesin berkedalaman cetek.
Panjang keseluruhan Pilihan 90 ialah 9.0 meter (29.5 kaki) kabel triaksi bersepadu, membolehkan sambungan terus kepada Penderia Proximitor 9 meter tanpa kabel sambungan perantara.
Penyambung ClickLoc sepaksi miniatur Pilihan 02 pada kabel triaksi standard, dengan pin sentuh loyang bersadur emas yang tahan kakisan.
Konfigurasi kelulusan agensi Pilihan 00, sesuai untuk aplikasi industri umum yang tidak memerlukan pensijilan kawasan berbahaya.
Hujung siasatan polifenilena sulfida (PPS) ber kestabilan tinggi yang mampu menahan suhu operasi ekstrem dan pendedahan kepada bendalir.

Aplikasi

Pengukuran kedudukan paksi (tujahan) turbin stim dan pengembangan pembezaan tanjakan.
Pemantauan penurunan rod dan kedudukan rod pemampat salingan.
Pengukuran getaran dan anjakan aci tanpa sentuhan pada mesin galas filem bendalir.
Sistem diagnostik dan perlindungan jentera berputar industri.
Penjanaan isyarat takometer berkelajuan tinggi, kelajuan sifar dan rujukan fasa (Keyphasor).

Maklumat Pesanan

Pilihan / Segmen	Kod pada SKU Ini	Penerangan / Maksud
Nombor Bahagian yang Boleh Dipesan	330708-00-10-90-02-00	Siasatan kedekatan XL 11 mm 3300 dengan ulir 5/8-18 UNF dan perisai keluli tahan karat
A - Pilihan Panjang Tanpa Ulir	00	0.0 dalam panjang tanpa ulir (kes berulir sepenuhnya)
B - Pilihan Panjang Keseluruhan Sarung	10	Panjang keseluruhan sarung 1.0 in
C - Pilihan Panjang Keseluruhan	90	Panjang keseluruhan 9.0 meter (29.5 kaki)
D - Pilihan Jenis Penyambung dan Kabel	02	Penyambung ClickLoc sepaksi miniatur, kabel standard
E - Pilihan Kelulusan Agensi	00	Kelulusan agensi tidak diperlukan

Spesifikasi Teknikal

Pengilang	Bently Nevada (Baker Hughes)
Nombor Model	330708-00-10-90-02-00
Keluarga Produk	Sistem Transduser Kehampiran 3300 XL 11 mm
Saiz Ulir	5/8-18 UNF-2A
Perlindungan Kabel	Perisai keluli tahan karat AISI 302 fleksibel dengan sarung luar FEP
Diameter Hujung	11 mm
Julat Linear	4.0 mm (160 mil) (daripada 0.5 hingga 4.5 mm / 20 hingga 180 mil)
Jurang yang Disyorkan	2.5 mm (100 mil)
Faktor Skala Inkremental (ISF)	3.94 V/mm (100 mV/mil) +/- 10% (di bawah penentukuran standard)
Penyimpangan daripada Garis Lurus (DSL)	Kurang daripada +/- 0.10 mm (+/- 4 mil) dalam julat standard
Bahan Hujung Prob	Polifenilena sulfida (PPS)
Bahan Sarung Prob	Keluli tahan karat AISI 304
Rintangan Kabel (R_PROBE)	8.5 +/- 1.1 ohm (konduktor tengah ke perisai luar)
Jenis Kabel	Triaksial 75 ohm, berpenebat fluoroetilena propilena (FEP)
Jenis Penyambung	Penyambung ClickLoc sepaksi jantan miniatur
Bahan Penyambung	Loyang bersalut emas
Tork Sarung Maksimum	45.2 N-m (400 in-lb)
Tork Sarung yang Disyorkan	15.2 N-m (133 in-lb)
Jejari Lenturan Minimum	25.4 mm (1.0 in)
Kekuatan Tegangan (Kadar Maksimum)	330 N (75 lb) dari sarung prob ke kabel utama
Suhu Operasi/Penyimpanan	-52 degC hingga +177 degC (-62 degF hingga +351 degF)
Kelembapan Relatif	100% pemeluwapan, tidak boleh direndam dengan penyambung terlindung
Tindak Balas Frekuensi	0 hingga 8 kHz (+0, -3 dB biasa)
Bahan Sasaran yang Disyorkan	Keluli AISI 4140 (diameter minimum 30.5 mm / 1.2 in)

Panduan Pemasangan

Pastikan tetapan jurang prob yang betul, iaitu 2.5 mm (100 mil), menggunakan tolok celah atau dengan mengesahkan voltan jurang DC (kira-kira -10 Vdc pada titik tengah linear).
Jangan melebihi tork pemasangan berkadar maksimum 45.2 N-m (400 in-lb) untuk sarung prob 5/8-18 UNF bagi mengelakkan ulir tersekat atau perubahan bentuk mekanikal.
Kekalkan jejari lenturan minimum 25.4 mm (1.0 in) sepanjang laluan kabel berperisai untuk melindungi integriti struktur sepaksi dalaman.
Pastikan penyambung ClickLoc sepaksi sentiasa kering dan bersih semasa pemasangan laluan kabel; elakkan membalut sambungan terdedah dengan pita silikon standard apabila terdapat minyak turbin.

Pematuhan dan Pensijilan

Arahan CE	Arahan EMC 2014/30/EU, Arahan RoHS 2011/65/EU
Piawaian	EN 61000-6-2 (Kekebalan Industri), EN 61000-6-4 (Pelepasan Industri)
RoHS China	Kabel mematuhi keperluan EFUP

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Apakah maksud jumlah panjang Option 90 untuk prob ini?

Option 90 menetapkan jumlah panjang sebanyak 9.0 meter (29.5 kaki). Prob dengan panjang kabel bersepadu 9 meter direka untuk disambungkan terus kepada Proximitor Sensor 9 meter tanpa memerlukan kabel sambungan berasingan.

Apakah perbezaan reka bentuk berperisai 330708 berbanding prob standard?

Model asas 330708 dihasilkan dengan perisai keluli tahan karat yang meliputi kabel triaksial 75 ohm, memberikan perlindungan mekanikal yang lebih baik daripada lelasan, potongan dan kehausan persekitaran berbanding model 330707 tanpa perisai.

Apakah butiran saiz ulir dan panjang tanpa ulir untuk konfigurasi ini?

Konfigurasi prob ini mempunyai ulir 5/8-18 UNF-2A dengan panjang sarung 1.0 inci (Option 10) dan panjang tanpa ulir 0.0 inci (Option 00), yang bermaksud badan prob berulir sepenuhnya hingga ke hujung.

Adakah sebarang kelulusan kawasan berbahaya disertakan dengan 330708-00-10-90-02-00?

Tidak, Option 00 di hujung nombor bahagian menunjukkan bahawa kelulusan agensi tidak diperlukan, menjadikan konfigurasi ini sesuai untuk persekitaran perindustrian standard dan aplikasi yang mementingkan kos.
