Penerangan

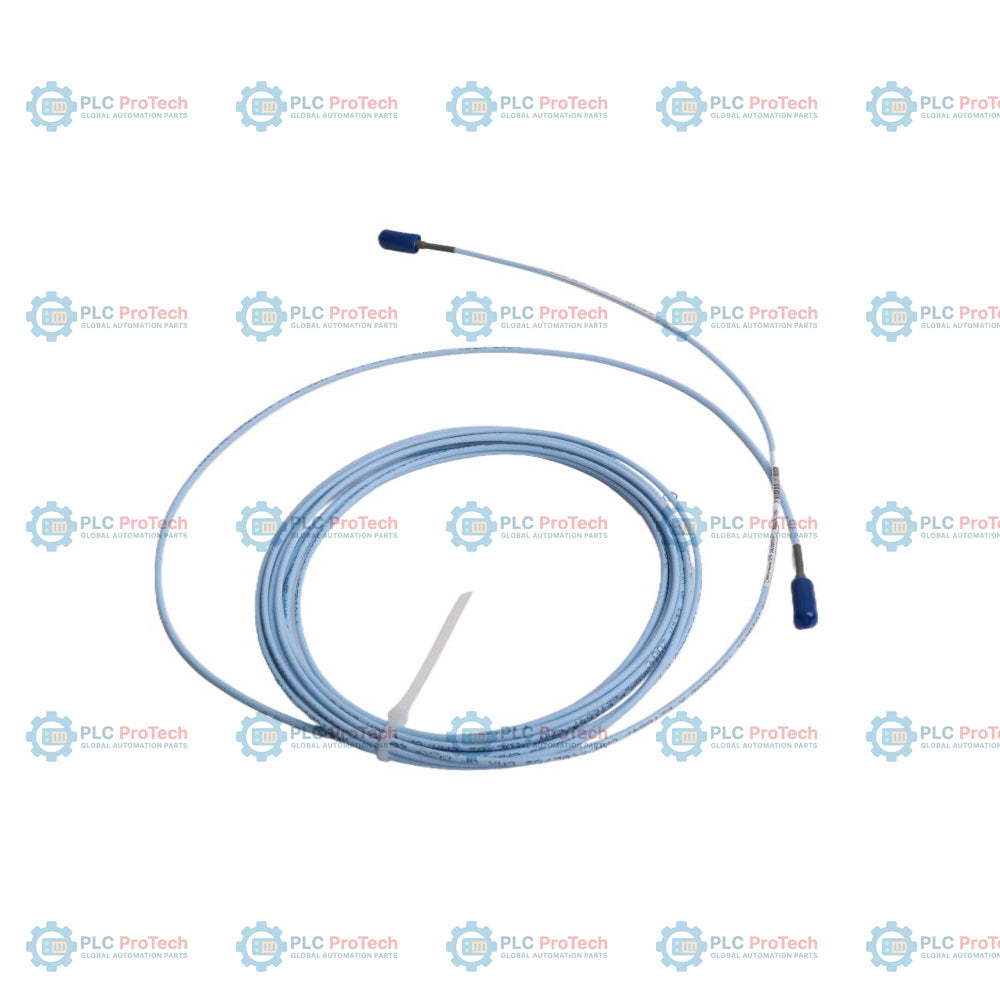

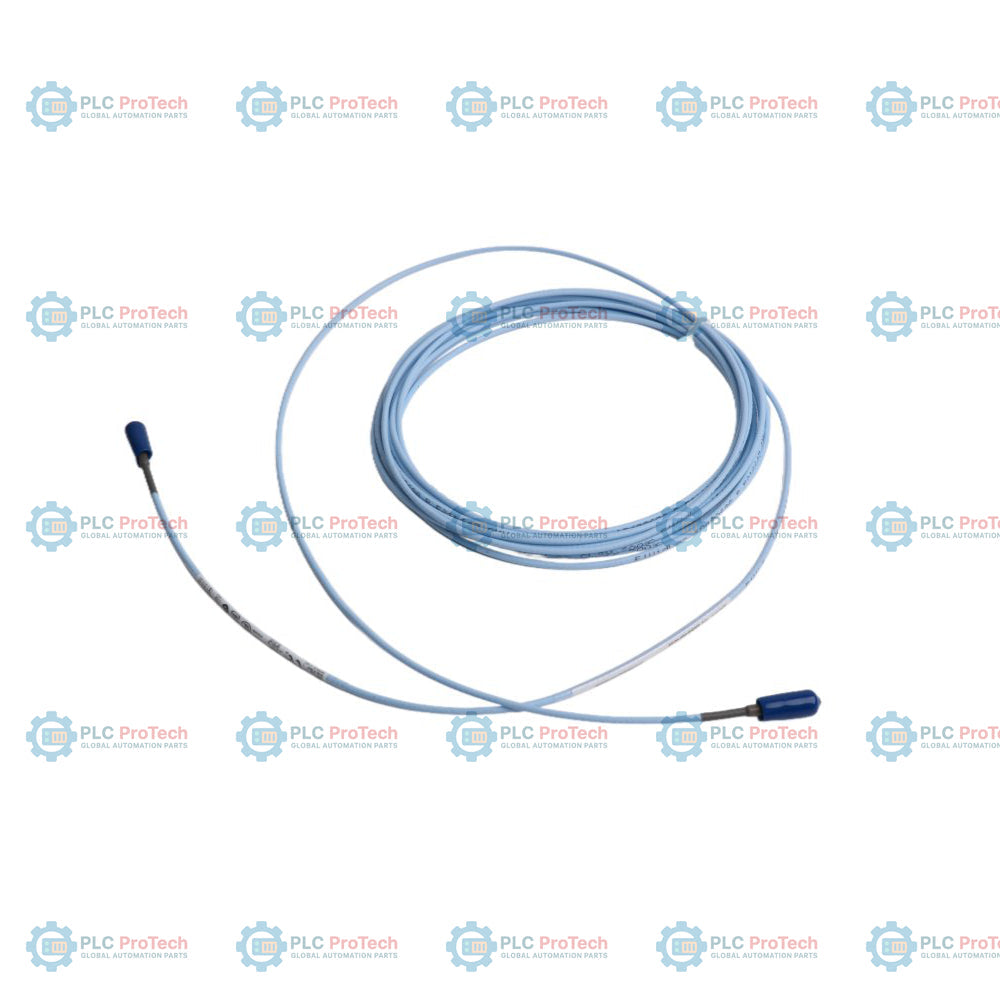

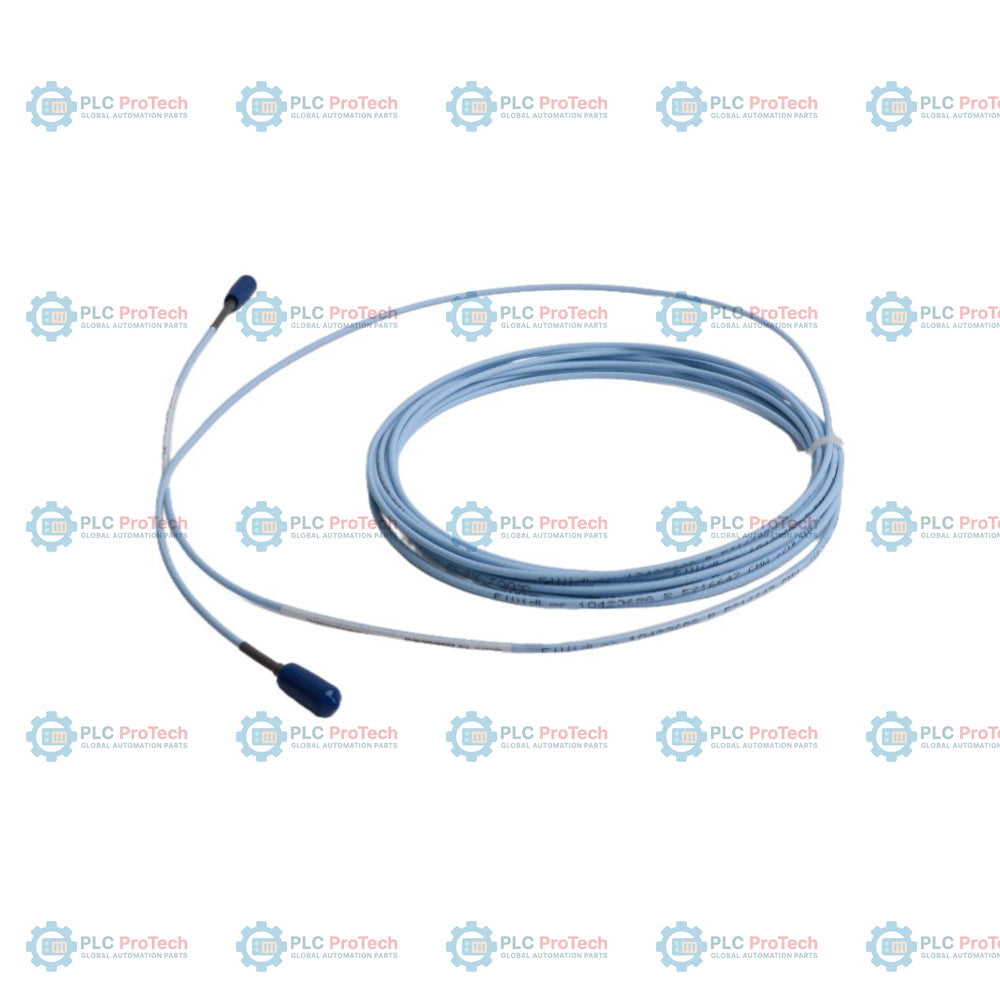

330930-060-03-05 menentukan konfigurasi kabel sambungan 3300 NSv ini, yang mempunyai panjang 6.0 meter, tanpa perisai keluli tahan karat, pelindung penyambung bersepadu dan berbilang kelulusan kawasan berbahaya. Kabel sepaksi industri ini menyediakan sambungan penting antara kuar kehampiran 3300 NSv dan sensor Proximitor 3300 XL NSv. Kabel ini direka bentuk untuk menghantar isyarat arus pusar frekuensi tinggi dengan pengecilan minimum, sambil mengekalkan galangan sistem yang ditentukur untuk pengukuran anjakan tanpa sentuhan berketepatan tinggi.

Sistem transduser 3300 XL NSv direka untuk jentera berputar dengan kawasan sasaran sempit atau ruang kelegaan pemasangan terhad, seperti turbin gas aeroderivatif, pemampat berkelajuan tinggi dan aci pam berdiameter kecil. Kabel sambungan tanpa perisai khusus ini mengintegrasikan pelindung penyambung fluorosilikon tahan lasak yang mengasingkan sambungan sepaksi ClickLoc kecil daripada kelembapan, gris dan cecair pemotong industri, sekali gus mencegah perubahan galangan atau kehilangan isyarat.

Ciri-ciri

• Panjang Tepat 6.0 Meter: Pilihan 060 menyediakan panjang fizikal 6.0 meter (19.7 kaki) untuk merentangi jarak antara selongsong mesin dan kotak simpang setempat tanpa lebihan kabel.
• Reka Bentuk Tanpa Perisai dengan Pelindung Penyambung: Pilihan 03 menetapkan kabel sepaksi yang fleksibel dan ringan tanpa perisai logam tegar, digabungkan dengan sarung pelindung prapasang untuk mengedap titik sambungan.
• Berbilang Kelulusan Kawasan Berbahaya: Pilihan 05 melayakkan pemasangan kabel untuk pensijilan keselamatan global, termasuk penarafan ATEX, IECEx dan CSA bagi persekitaran mudah meletup atau berbahaya.
• Reka Bentuk 75 Ohm Sepadan Galangan: Menyeragamkan ciri penghantaran untuk menghapuskan pantulan isyarat dan menyokong pengukuran getaran serta kedudukan paksi berketepatan tinggi.
• Penyambung Sepaksi ClickLoc: Penyambung loyang bersalut emas yang tahan kakisan menghasilkan kunci kukuh yang mampu menahan getaran mesin berterusan.

Aplikasi

• Pemantauan getaran aci dan kedudukan paksi pada turbin gas aeroderivatif berkelajuan tinggi.
• Pengukuran gerakan dinamik jejarian pada jentera berdiameter kecil dengan sasaran aci yang sempit.
• Pemantauan getaran pada pemampat empar dan turbopam berkelajuan tinggi.
• Pemasangan jentera dengan ruang kelegaan terhad yang tidak memerlukan perisai keluli tahan karat tegar.

Maklumat Pesanan

Spesifikasi Teknikal

Garis Panduan Pemasangan

• Padanan Panjang Sistem: Pastikan jumlah panjang fizikal kuar kedekatan dan kabel sambungan ini sepadan dengan tepat dengan panjang sistem penderia Proximitor (biasanya 5.0 meter atau 7.0 meter).
• Kebersihan Penyambung: Pastikan penyambung sepaksi mini bersih dan bebas daripada minyak, air serta bahan cemar sebelum disambungkan. Kelembapan atau serpihan di dalam penyambung akan menjejaskan penentukuran sistem.
• Tork Penyambung: Penyambung sepaksi ClickLoc hendaklah disambungkan dengan ketat menggunakan jari. Had tork maksimum yang ditetapkan ialah 0.56 Nm (5 in-lb) untuk mengelakkan kerosakan pada sesentuh bersalut emas.
• Laluan dan Had Lenturan: Lalukan kabel melalui saluran pelindung atau dulang kabel jika boleh. Kekalkan jejari lenturan minimum 25.4 mm (1.0 in) semasa pemasangan untuk mengelakkan kerosakan dalaman konduktor.
• Perlindungan Penyambung: Pastikan pelindung penyambung pilihan 03 terpasang sepenuhnya di atas titik sambungan untuk mengasingkan persambungan yang telah disambungkan daripada semburan persekitaran di sekeliling.

Pematuhan dan Pensijilan
