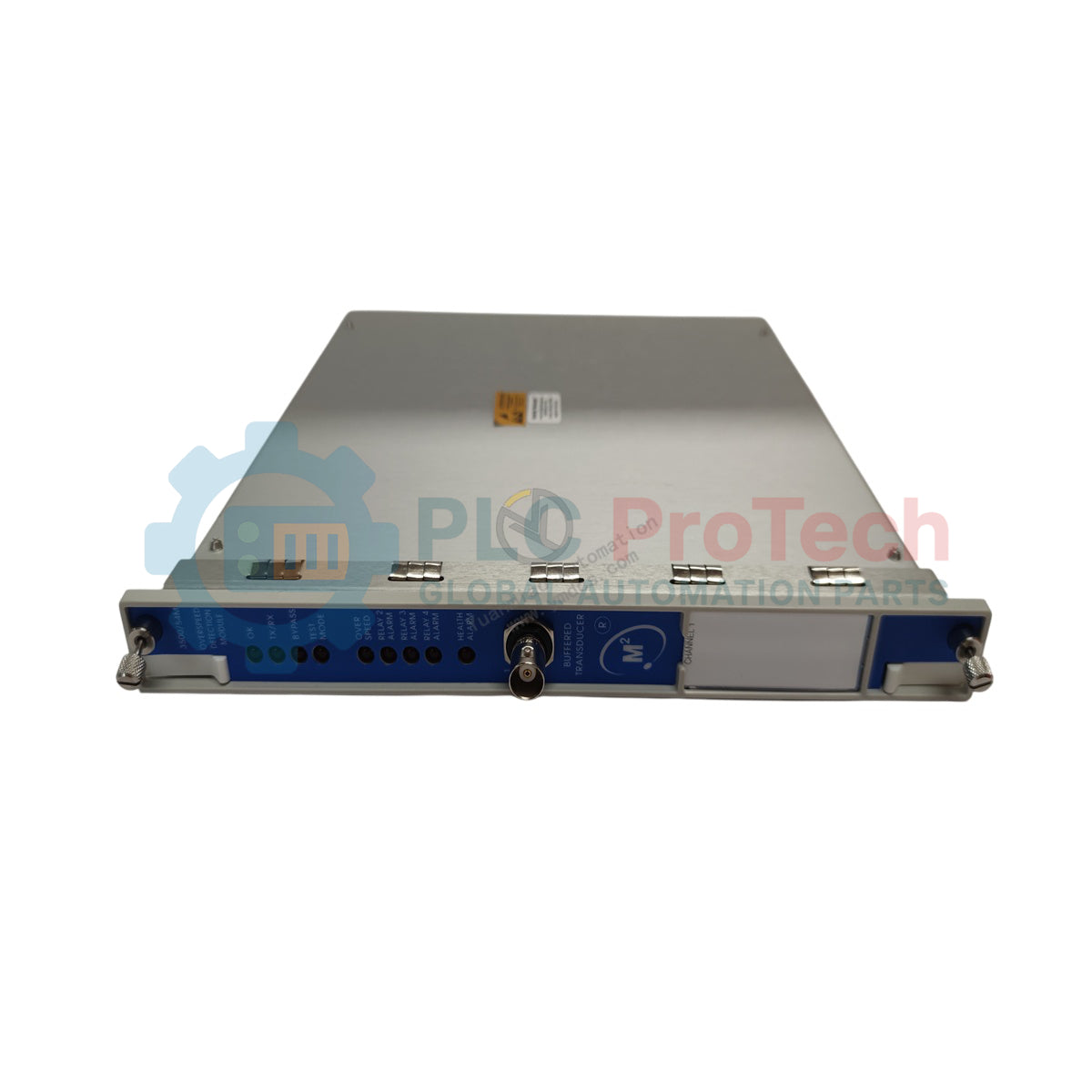

Bently Nevada 3500/54-03-00 Modul Pengesanan Kelajuan Terlebih Elektronik Siri 3500

Penerangan

Direka untuk menyediakan pemantauan kelajuan yang sangat boleh dipercayai pada tahap mikro saat serta keupayaan penutupan kecemasan, Bently Nevada 3500/54-03-00 berfungsi sebagai komponen perlindungan kritikal dalam Sistem Perlindungan Jentera Siri 3500. Modul ini menerima input daripada probe kehampiran atau pikap magnet untuk menilai kelajuan putaran aci secara berterusan, dengan membandingkan telemetri masa nyata dengan had amaran dan bahaya yang telah diprakonfigurasi. Dengan mengaktifkan geganti dengan pantas semasa keadaan lebih kelajuan yang dikesan, modul ini membantu mencegah kegagalan mekanikal bencana dalam turbin, pemampat dan pengembang berkelajuan tinggi.

Ciri-ciri

• Seni Bina Empat Saluran: Menyokong susunan sensor berlebihan untuk memaksimumkan integriti keselamatan dan mengelakkan pencetusan palsu.
• Pemprosesan Berkelajuan Tinggi: Direka bentuk untuk masa tindak balas submilisaat bagi memastikan pelaksanaan pencetusan segera semasa kejadian lebih kelajuan.
• Keserasian Sensor: Keserasian langsung dengan pikap magnet pasif standard dan transduser kehampiran aktif.
• Diagnosis Kendiri Berterusan: Melaksanakan pengesahan masa nyata terhadap litar dalaman, isyarat input dan keadaan pemacu geganti untuk mengekalkan integriti sistem.

Aplikasi

• Perlindungan lebih kelajuan turbin stim, gas dan hidro.
• Sistem penutupan kecemasan (ESD) untuk pemampat empar berkelajuan tinggi.
• Perlindungan turbo-pengembang dalam kemudahan petrokimia.
• Jentera berputar kritikal dalam loji penjanaan kuasa dan pemprosesan berat.

Spesifikasi Teknikal

Pandangan Kejuruteraan Empirikal

Model Alternatif & Keserasian

3500/54-03-00 direka bentuk secara eksklusif untuk seni bina rak Bently Nevada 3500. Apabila menaik taraf atau menggantikan modul pemantauan kelajuan yang lebih lama, pastikan perisian tegar Antara Muka Data Sementara (TDI) rak 3500 sepadan dengan keperluan perisian konfigurasi 3500/54 untuk mengelakkan kod kerosakan komunikasi dalaman.

Kesilapan Aplikasi & Nota Kejuruteraan

Oleh sebab modul ini ditetapkan untuk perlindungan lebihan kelajuan kecemasan, ia beroperasi secara bebas daripada modul paparan/pemantauan standard. Elakkan memasang 3500/54 bersebelahan dengan modul yang menghasilkan haba tinggi di dalam kabinet tertutup tanpa mengesahkan penyejukan udara secara perolakan yang mencukupi. Suhu tinggi di dalam rak boleh menjejaskan konsistensi tindak balas dan menyebabkan amaran sistem palsu.

Petua Pentauliahan & Pendawaian

Semasa pendawaian pikap magnet pasif (MPU), beri perhatian khusus kepada penamatan perisai kabel. Sambungkan perisai kabel hanya kepada pin pembumian instrumen pada satah belakang 3500, dan biarkan hujung sensor terapung. Amalan ini menghalang gelung bumi yang boleh menghasilkan hingar elektrik berfrekuensi tinggi, yang mungkin disalah tafsir oleh modul sebagai keadaan lebihan kelajuan aci sebenar.
