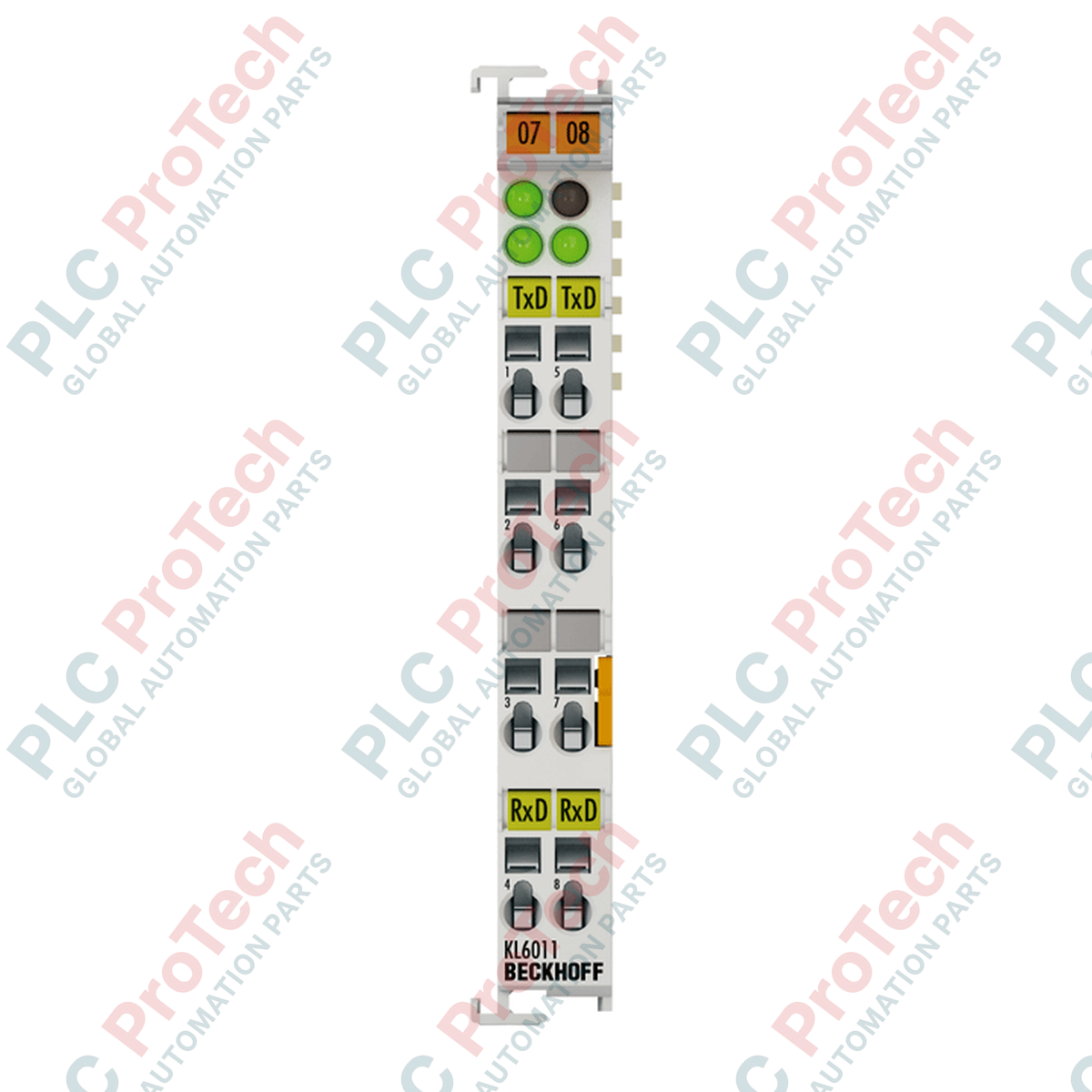

Terminal de barramento da série KS Beckhoff KS6011

Descrição

A transmissão de dados seriais por meio de interfaces de loop de corrente de 20 mA é realizada pelo Beckhoff KS6011 Bus Terminal. Esse módulo permite a integração direta de dispositivos com interface TTY ativa ou passiva ao sistema K-bus da Beckhoff, dispensando conversores externos. Operando como uma interface full-duplex em dois canais (TxD e RxD), o dispositivo gerencia as tarefas de comunicação de forma independente do sistema de barramento de nível superior, utilizando buffers de dados internos para garantir uma transferência de dados confiável mesmo durante ciclos de processo intensivos.

A unidade apresenta um design de fiação conectável típico da série KS, que simplifica a instalação, o comissionamento e a manutenção. Os blocos de conexão da fiação podem ser removidos como uma única unidade sem desconectar os condutores individualmente, reduzindo o tempo de inatividade durante a substituição do módulo. O isolamento galvânico completo proporciona alta imunidade a ruídos, tornando o dispositivo adequado para conexões ponto a ponto de longa distância em ambientes industriais exigentes.

Recursos

• Tecnologia de interface de loop de corrente (TTY) ativa/passiva de 2 x 20 mA.
• Transferência de dados full-duplex por canais dedicados de transmissão (TxD) e recepção (RxD).
• Taxas de transferência configuráveis de 1200 a 19.200 baud (padrão: 9600 baud).
• Buffers de dados integrados, incluindo um buffer de recepção de 128 bytes e um buffer de transmissão de 16 bytes.
• Nível de fiação conectável para manutenção rápida sem ferramentas.
• Isolamento galvânico de 500 V entre o backplane do K-bus e as linhas de sinal.
• Configuração flexível da imagem do processo por meio de acopladores de barramento ou controladores padrão.

Aplicações

• Conexão de sistemas terminais legados, impressoras e instrumentos de laboratório com portas TTY.
• Comunicação serial ponto a ponto de longa distância (até 1000 m) em plantas de manufatura com alto nível de ruído.
• Sistemas de pesagem industrial e integração de leitores de código de barras.
• Aplicações de automação em áreas classificadas que exigem componentes certificados Ex nA.

Especificações técnicas

Diretrizes de instalação

• Monte a unidade em trilhos DIN padrão de 35 mm em conformidade com a EN 60715. Certifique-se de que o sistema de encaixe duplo e chave de intertravamento esteja seguro.
• Certifique-se de que o conector de fiação plugável esteja totalmente travado no lugar antes de aplicar energia ao backplane K-bus.
• Para otimizar a imunidade a ruídos em longas distâncias de transmissão (até 1000 m), use cabos de par trançado blindados de alta qualidade.
• Mantenha um espaçamento adequado para ventilação, de acordo com as especificações ambientais do manual do sistema.

Conformidade e certificações

• CE
• UL
• ATEX: II 3 G Ex nA IIC T4 Gc
