Descrição

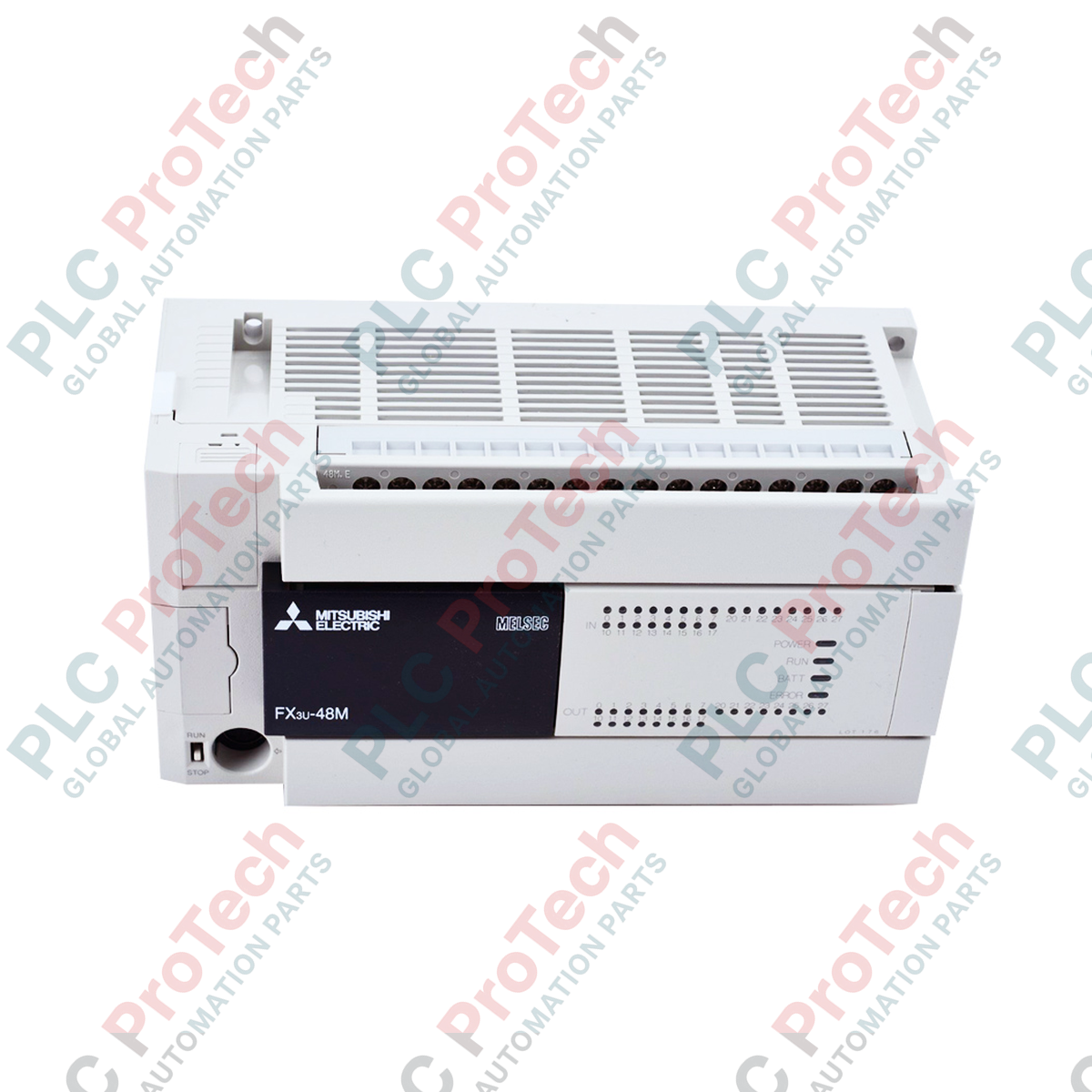

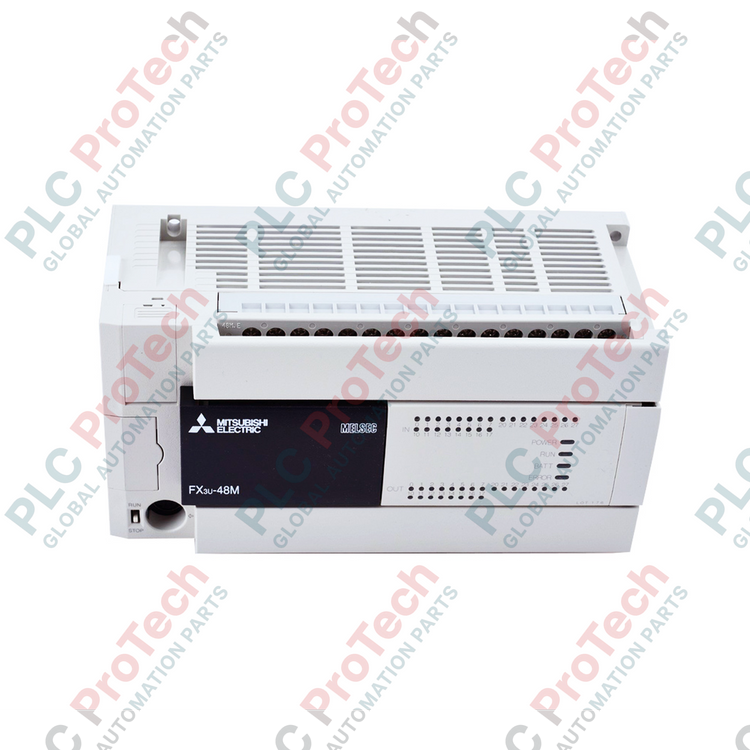

Projetado para executar tarefas complexas de automação em ambientes industriais modernos, o FX3U-48MR/DS é uma unidade básica de alto desempenho que faz parte da renomada série MELSEC FX3U de controladores lógicos programáveis. Este CLP compacto conta com uma configuração robusta de 24 entradas digitais e 24 saídas a relé, sendo altamente adequado para aplicações que exigem chaveamento mecânico confiável e lógica de controle de alta velocidade. Alimentado por 24 V CC, este controlador oferece velocidades de processamento excepcionais e recursos flexíveis de expansão por meio de sua arquitetura exclusiva de barramento duplo, permitindo a integração perfeita com adaptadores adicionais de comunicação digital, analógica e de rede.
Recursos
- Tempo de execução de alta velocidade: 0,065 microssegundo por instrução básica.
- Ampla memória interna de programa, com até 64.000 passos para lógicas de controle complexas.
- 24 entradas digitais integradas (24 V CC, configuráveis como sink ou source).
- 24 saídas a relé mecânicas integradas (com capacidade nominal de até 2 A por ponto).
- Suporte a entradas de contador de alta velocidade (até 100 kHz) e tarefas de posicionamento.
- Estrutura de sistema com barramento duplo, permitindo a conexão simultânea de blocos de expansão da série FX e adaptadores especiais FX3U de alta velocidade.
- Funcionamento sem necessidade de manutenção, com relógio de tempo real integrado.
Aplicações
- Sistemas de transporte por esteiras e movimentação de materiais
- Máquinas de embalagem e rotulagem
- Equipamentos para processamento de alimentos e bebidas
- Controle de bombas de água e águas residuais
- Redes de automação predial e HVAC
Especificações técnicas
| Fabricante |
Mitsubishi Electric |
| Número da peça / Modelo |
FX3U-48MR/DS |
| Série de controladores |
MELSEC FX3U |
| Tensão da fonte de alimentação |
24V CC (+20% / -15%) |
| Consumo de energia |
35W |
| Entradas integradas |
24 pontos (24V CC, sink/source) |
| Saídas integradas |
24 pontos (relé, 2A/ponto, máximo de 8A por terminal comum) |
| Total de pontos de E/S |
48 pontos |
| Velocidade de execução |
0.065 microssegundos (instrução básica) |
| Memória do programa |
64,000 passos (cassete de memória RAM / Flash opcional) |
| Porta de comunicação |
RS-422 (integrada) |
| Temperatura de operação |
0 a 55 degC |
| Temperatura de armazenamento |
-25 a 75 degC |
| Tipo de montagem |
Trilho DIN de 35mm ou montagem direta com parafusos |
Conexões e interfaces
| Identificação do bloco de terminais |
Atribuição de funções |
| 24V / 0V |
Terminais de entrada da fonte de alimentação principal CC |
| S/S |
Terminal comum do sinal de entrada (seleção de sink ou source) |
| X0 a X27 |
Pontos de conexão das entradas digitais |
| Y0 a Y27 |
Pontos de conexão das saídas de relé |
| COM0 a COM5 |
Terminais de referência comuns para as saídas de relé |
| Aterramento de proteção (PE) |
Ponto de aterramento de segurança do sistema |
Diretrizes de instalação
- Certifique-se de que todas as linhas de alimentação de entrada estejam desconectadas antes de realizar a instalação ou o cabeamento.
- Monte a unidade horizontalmente em um trilho DIN padrão de 35mm ou com parafusos diretamente em um painel plano.
- Mantenha um espaço mínimo para ventilação de 50mm acima, abaixo e nas laterais do CLP para evitar o acúmulo de calor.
- Mantenha os cabos de sinal e de alta tensão CA em eletrodutos separados para minimizar a interferência eletromagnética (EMI).
- Conecte o terminal de aterramento de proteção a um aterramento classe D dedicado (resistência de 100 ohms ou menos).
Conformidade e certificações
- CE (Diretiva de EMC e Baixa Tensão)
- Certificado pela UL / cUL
- KC (Certificação Coreana)
