Descrição

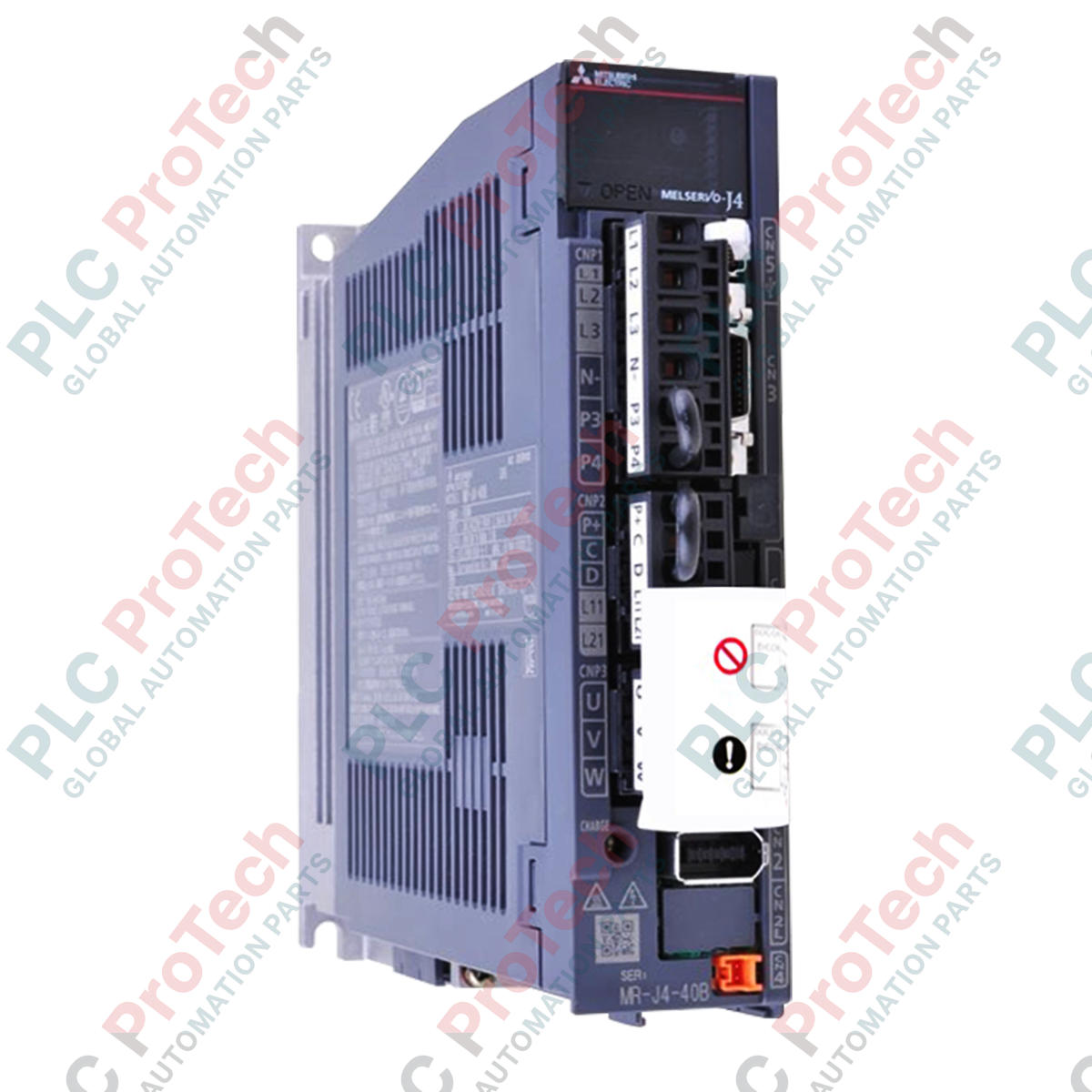

Projetado para atender às rigorosas exigências de aplicações de controle de movimento multieixos e de alta velocidade, o Mitsubishi Electric MR-J4-40B é um amplificador servo de 200 V altamente responsivo, que opera na rede proprietária de comunicação por fibra óptica SSCNET III/H. Esta unidade fornece uma saída nominal de 0,4 kW (400 W) e utiliza algoritmos avançados de ajuste em tempo real para minimizar a vibração mecânica e maximizar a precisão de posicionamento. Com funcionalidade nativa Safe Torque Off (STO), o equipamento garante segurança funcional de alta integridade em arquiteturas industriais modernas, mantendo uma estrutura física compacta com grau de proteção IP20.
Principais recursos
-
Interface SSCNET III/H: Capacidade de rede óptica síncrona de alta velocidade, permitindo tempos de ciclo de comunicação de até 0,222 ms para operações multieixos altamente sincronizadas.
-
Supressão avançada de vibração: Emprega o Advanced Vibration Suppression Control II e filtros adaptativos duplos para detectar e suprimir automaticamente a ressonância mecânica.
-
Segurança funcional integrada: Entrada de canal duplo STO (Safe Torque Off) certificada, que ignora o estágio de potência sem desenergizar o circuito principal.
-
Arquitetura de controle robusta: Emprega controle PWM por onda senoidal combinado com ajuste contínuo do loop de realimentação de corrente para proporcionar um acionamento suave do torque do motor.
Aplicações
- Máquinas de embalagem e soldagem de fios de semicondutores de alta velocidade.
- Estações robóticas cartesianas multieixos de coleta e posicionamento.
- Sistemas de embalagem, indexação e rotulagem rotativos de precisão.
- Trocadores automáticos de ferramentas e pórticos de posicionamento sincronizado.
Especificações técnicas
| Parâmetro |
Especificação |
| Fabricante |
Mitsubishi Electric |
| Número do modelo |
MR-J4-40B |
| Classe de tensão |
Classe de 200 V |
| Potência nominal do motor |
0,4 kW (400 W) |
| Tensão nominal de saída |
CA trifásica de 170 V |
| Corrente nominal de saída |
2,8 A |
| Entrada de alimentação do circuito principal |
CA trifásica ou monofásica de 200 V a 240 V, 50 Hz / 60 Hz (nominal: 2,6 A) |
| Entrada de alimentação do circuito de controle |
CA monofásica de 200 V a 240 V, 50 Hz / 60 Hz (nominal: 0,2 A, 30 W) |
| Método de controle |
Controle PWM senoidal, sistema de controle de corrente |
| Resistor regenerativo integrado |
10 W |
| Normas de segurança |
EN ISO 13849-1 Cat. 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3 |
| Temperatura ambiente de operação |
0 °C a 55 °C (sem congelamento) |
| Grau de proteção |
IP20 (autorrefrigeração, tipo aberto) |
| Peso de envio (calculado) |
2,0 kg |
| Dimensões da embalagem (calculadas) |
210 mm x 180 mm x 95 mm |
Conexões e interfaces
| Conector / Terminal |
Atribuição funcional |
| CN1A |
Entrada de cabo óptico SSCNET III/H (do controlador ou do eixo anterior) |
| CN1B |
Saída do cabo óptico SSCNET III/H (para o eixo subsequente ou terminação final) |
| CN2 |
Interface do encoder do motor (feedback serial de alta velocidade) |
| CN3 |
Saída de monitoramento analógico e terminal de sinais de E/S |
| CN8 |
Terminal de entrada do sinal de segurança Safe Torque Off (STO) |
Informações práticas de engenharia
Modelos alternativos e compatibilidade
A unidade inclui um modo de compatibilidade J3 integrado, permitindo a adaptação direta de arquiteturas MR-J3-40B mais antigas sem substituir os cabos físicos existentes dos servomotores. No entanto, observe que os parâmetros devem ser migrados pelo MR Configurator2, e a velocidade máxima do barramento corresponderá às características de desempenho inferiores do J3, a menos que o controlador upstream seja totalmente reconfigurado para o protocolo nativo SSCNET III/H.
Armadilhas de aplicação e observações de engenharia
Ao operar em uma linha CA monofásica de 200 V em vez de uma linha trifásica, a alimentação deve ser conectada aos terminais L1 e L3 (deixando L2 vazio). Em configurações monofásicas, as características de dissipação térmica dentro do painel elétrico mudam significativamente. Os montadores de painéis devem garantir um espaço de circulação de ar ativo de pelo menos 10 mm em ambos os lados do amplificador ao montar várias unidades em configuração encadeada.
Dicas de comissionamento e fiação
Os cabos de fibra óptica SSCNET III/H (MR-J3BUS) nunca devem ser dobrados além do raio mínimo especificado de curvatura de 25 mm. Exceder esse limite causará erros intermitentes de comunicação óptica (como AL.37 ou AL.E6). Sempre use o conector dedicado de curto-circuito CN8 se a função STO não estiver integrada a um circuito ativo de CLP de segurança; caso contrário, o amplificador permanecerá permanentemente no estado de bloqueio STO.
Diretrizes de instalação
AVISO CRÍTICO: Níveis de tensão perigosos podem permanecer presentes nos capacitores internos do circuito principal por até 15 minutos após o isolamento completo da alimentação. Sempre verifique com um multímetro calibrado se o LED indicador de carga na face frontal do amplificador está completamente apagado e se a tensão do barramento CC está abaixo de 50 V CC antes de iniciar a fiação física ou a remoção dos terminais.
1
Monte o amplificador verticalmente em uma placa traseira metálica plana e aterrada, para garantir o resfriamento por convecção natural adequado.
2
Conecte primeiro o terminal de aterramento de proteção (PE), utilizando um condutor de cobre dedicado e de bitola elevada para atenuar a EMI de alta frequência.
3
Passe as linhas principais de alimentação CA (L1, L2, L3) e as linhas de alimentação de controle (L11, L21) por um filtro de ruído e um grupo dedicado de proteção de circuitos.
4
Insira as conexões da rede óptica em CN1A e CN1B, garantindo que se encaixem firmemente com as tampas contra poeira removidas.
