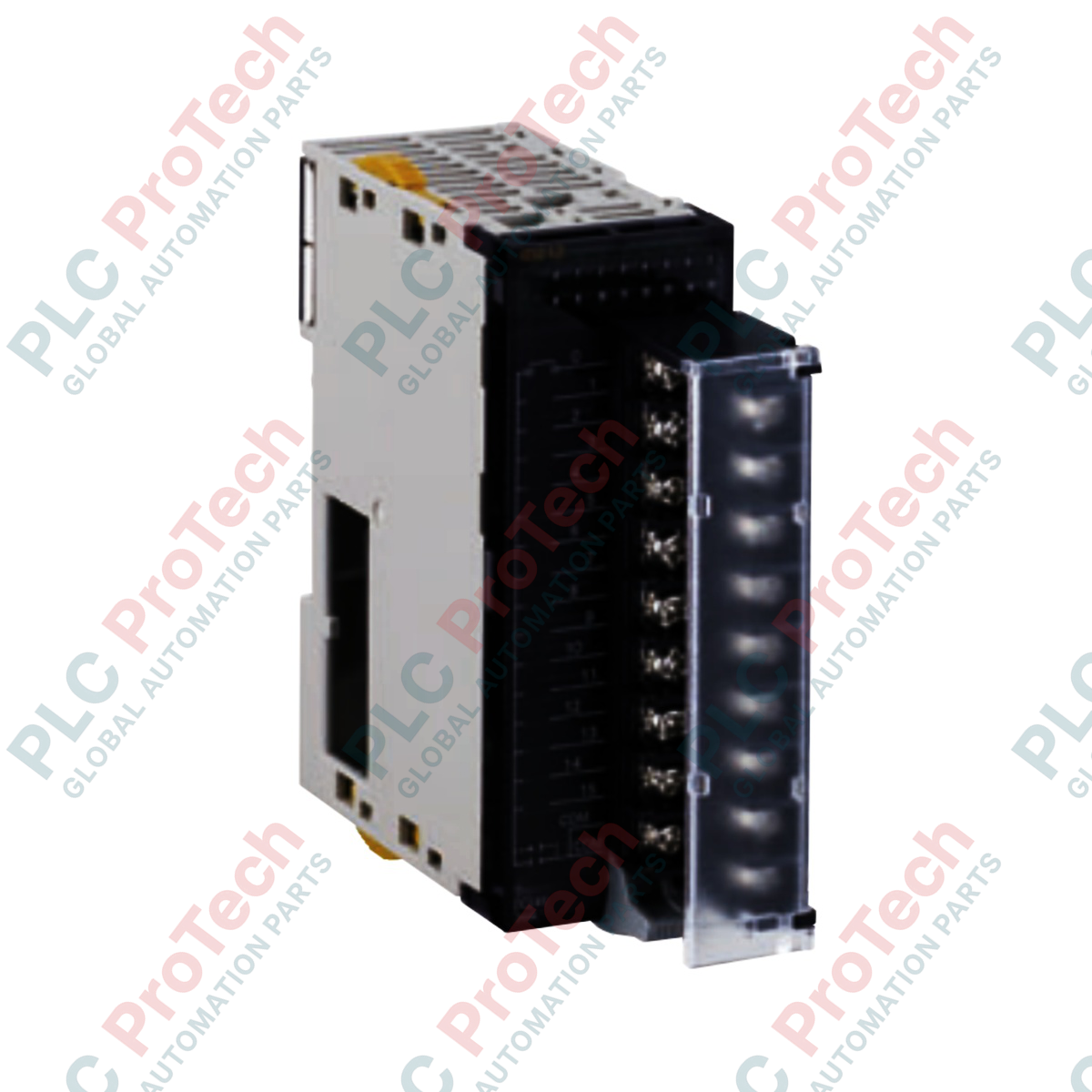

Executando operações de comutação de alta velocidade em redes de controle complexas, o Omron CJ1W-OD213 funciona como um módulo confiável de saída de transistor coletora na arquitetura de CLPs da série CJ. Este módulo fornece 16 pontos de saída coletora discretos em um único circuito de terminal comum, projetado especificamente para lidar com tarefas de comutação de alta frequência e precisão, com uma faixa de resposta ultrarrápida de 15 microssegundos nas transições de ligar e 80 microssegundos nas de desligar. Seu design compacto integra-se diretamente ao backplane padrão da série CJ e inclui um bloco de terminais removível para simplificar a fiação de campo e a manutenção de rotina sem interferir nas conexões do sistema.
| Parâmetro | Valor |
|---|---|
| Fabricante | Omron |
| Número do modelo | CJ1W-OD213 |
| Tipo de módulo | Unidade de saída de transistor (saídas coletoras) |
| Número de pontos de saída | 16 pontos (16 pontos/comum, 1 circuito) |
| Tensão de carga nominal | 24 VCC |
| Faixa da tensão de carga operacional | 20,4 a 26,4 VCC |
| Corrente máxima de carga | 0,5 A por ponto, 5,0 A por unidade |
| Corrente máxima de partida | 4,0 A por ponto, máximo de 10 ms |
| Corrente de fuga | Máximo de 0,1 mA |
| Tensão residual | Máximo de 1,5 V |
| Tempo de resposta ao ligar | Máximo de 15 microssegundos |
| Tempo de resposta ao desligar | Máximo de 80 microssegundos |
| Resistência de isolamento | Mínimo de 20 MΩ entre os terminais externos e o terminal GR (a 100 VCC) |
| Rigidez dielétrica | 1.000 VCA entre os terminais externos e o terminal GR por 1 minuto (corrente de fuga: máx. de 10 mA) |
| Consumo de corrente interno | Máximo de 150 mA a 5 VCC |
| Requisitos da fonte de alimentação externa | 20,4 a 26,4 VCC, mínimo de 55 mA |
| Fusíveis | Nenhum (recomenda-se fusível externo) |
| Peso líquido do módulo | 110 g no máximo |
| Peso de envio (calculado) | 1,2 kg |
Este módulo de saída sinking depende de uma fonte de alimentação externa de 24 VCC para comutar as cargas de campo. Certifique-se de observar a polaridade correta durante a fiação dos terminais para evitar danos ao circuito.
| Ponto do terminal | Função do sinal | Detalhes da fiação |
|---|---|---|
| 0 a 15 | Canais de saída 00 a 15 | Conecte aos lados negativos individuais das cargas (caminho da carga sinking) |
| COM | Comum da saída sinking | Conectado ao lado de 0 VCC da fonte de alimentação da carga externa |
| +V | Entrada da fonte de alimentação externa (+V) | Conecte ao lado de +24 VCC da fonte de alimentação da carga externa (necessário para a lógica de acionamento interno) |
Ao atualizar máquinas antigas, observe que este módulo usa um bloco de terminais removível com parafusos M3 para conexão. Ele é frequentemente avaliado como uma alternativa modular a modelos de alta densidade, como o CJ1W-OD231, que usa um layout de conector de 40 pinos. A migração de módulos com conectores para unidades com blocos de terminais exige a verificação dos caminhos dos fios no gabinete físico e das limitações de espaçamento.
Como este módulo foi projetado sem fusíveis internos integrados, qualquer curto-circuito de alta corrente em um canal de saída destruirá permanentemente o transistor de saída associado. É fundamental incorporar fusíveis externos de ação rápida em série com a linha de alimentação da carga para proteger os circuitos internos do backplane. Além disso, embora os canais individuais suportem 0,5 A, o limite de corrente total de 5,0 A não deve ser excedido durante a operação contínua em todos os canais ativos.
Sempre instale diodos de supressão de surtos indutivos em paralelo com cargas indutivas, como bobinas de relés ou válvulas solenoides. As saídas de transistor são altamente sensíveis aos picos de força contraeletromotriz gerados quando as cargas indutivas são desenergizadas; a não instalação de diodos supressores próximos à carga pode causar falha prematura do canal ou reinicializações intermitentes da comunicação do backplane.
ADVERTÊNCIA CRÍTICA
Isole e bloqueie todas as fontes de alimentação (tanto do sistema PLC principal quanto das fontes externas das cargas de saída) antes de montar, desmontar ou realizar manutenção nas conexões dos terminais. A não remoção da alimentação externa antes de trabalhar no módulo pode resultar em danos ao equipamento, ativação acidental do atuador ou choque elétrico.
Engate o suporte superior do módulo na ranhura do backplane da série CJ e gire o módulo firmemente até a posição, até que ele fique nivelado com a conexão do barramento.
Aperte os parafusos de montagem superior e inferior para fixar firmemente o módulo físico ao backplane, garantindo o aterramento adequado do chassi e resistência à vibração.
Conecte os dispositivos de campo ao bloco de terminais removido, de acordo com o esquema elétrico de saída sinking, e fixe as linhas de tensão de acionamento externa de +24 VCC.
Alinhe e pressione firmemente o bloco de terminais montado no módulo até que as abas de travamento se fechem com um clique, verificando se os caminhos de visualização dos LEDs estão desobstruídos.
Global Express Shipping
Returns & Warranty
Fabricante: Omron
Nº do Produto: CJ1W-OD213
País de origem:Japão
Tipo de Produto: Módulos de saída do CLP
Pagamento: T/T, Western Union
Peso: 1200g
Porto de embarque: Xiamen
Garantia: 12 meses
Executando operações de comutação de alta velocidade em redes de controle complexas, o Omron CJ1W-OD213 funciona como um módulo confiável de saída de transistor coletora na arquitetura de CLPs da série CJ. Este módulo fornece 16 pontos de saída coletora discretos em um único circuito de terminal comum, projetado especificamente para lidar com tarefas de comutação de alta frequência e precisão, com uma faixa de resposta ultrarrápida de 15 microssegundos nas transições de ligar e 80 microssegundos nas de desligar. Seu design compacto integra-se diretamente ao backplane padrão da série CJ e inclui um bloco de terminais removível para simplificar a fiação de campo e a manutenção de rotina sem interferir nas conexões do sistema.
| Parâmetro | Valor |
|---|---|
| Fabricante | Omron |
| Número do modelo | CJ1W-OD213 |
| Tipo de módulo | Unidade de saída de transistor (saídas coletoras) |
| Número de pontos de saída | 16 pontos (16 pontos/comum, 1 circuito) |
| Tensão de carga nominal | 24 VCC |
| Faixa da tensão de carga operacional | 20,4 a 26,4 VCC |
| Corrente máxima de carga | 0,5 A por ponto, 5,0 A por unidade |
| Corrente máxima de partida | 4,0 A por ponto, máximo de 10 ms |
| Corrente de fuga | Máximo de 0,1 mA |
| Tensão residual | Máximo de 1,5 V |
| Tempo de resposta ao ligar | Máximo de 15 microssegundos |
| Tempo de resposta ao desligar | Máximo de 80 microssegundos |
| Resistência de isolamento | Mínimo de 20 MΩ entre os terminais externos e o terminal GR (a 100 VCC) |
| Rigidez dielétrica | 1.000 VCA entre os terminais externos e o terminal GR por 1 minuto (corrente de fuga: máx. de 10 mA) |
| Consumo de corrente interno | Máximo de 150 mA a 5 VCC |
| Requisitos da fonte de alimentação externa | 20,4 a 26,4 VCC, mínimo de 55 mA |
| Fusíveis | Nenhum (recomenda-se fusível externo) |
| Peso líquido do módulo | 110 g no máximo |
| Peso de envio (calculado) | 1,2 kg |
Este módulo de saída sinking depende de uma fonte de alimentação externa de 24 VCC para comutar as cargas de campo. Certifique-se de observar a polaridade correta durante a fiação dos terminais para evitar danos ao circuito.
| Ponto do terminal | Função do sinal | Detalhes da fiação |
|---|---|---|
| 0 a 15 | Canais de saída 00 a 15 | Conecte aos lados negativos individuais das cargas (caminho da carga sinking) |
| COM | Comum da saída sinking | Conectado ao lado de 0 VCC da fonte de alimentação da carga externa |
| +V | Entrada da fonte de alimentação externa (+V) | Conecte ao lado de +24 VCC da fonte de alimentação da carga externa (necessário para a lógica de acionamento interno) |
Ao atualizar máquinas antigas, observe que este módulo usa um bloco de terminais removível com parafusos M3 para conexão. Ele é frequentemente avaliado como uma alternativa modular a modelos de alta densidade, como o CJ1W-OD231, que usa um layout de conector de 40 pinos. A migração de módulos com conectores para unidades com blocos de terminais exige a verificação dos caminhos dos fios no gabinete físico e das limitações de espaçamento.
Como este módulo foi projetado sem fusíveis internos integrados, qualquer curto-circuito de alta corrente em um canal de saída destruirá permanentemente o transistor de saída associado. É fundamental incorporar fusíveis externos de ação rápida em série com a linha de alimentação da carga para proteger os circuitos internos do backplane. Além disso, embora os canais individuais suportem 0,5 A, o limite de corrente total de 5,0 A não deve ser excedido durante a operação contínua em todos os canais ativos.
Sempre instale diodos de supressão de surtos indutivos em paralelo com cargas indutivas, como bobinas de relés ou válvulas solenoides. As saídas de transistor são altamente sensíveis aos picos de força contraeletromotriz gerados quando as cargas indutivas são desenergizadas; a não instalação de diodos supressores próximos à carga pode causar falha prematura do canal ou reinicializações intermitentes da comunicação do backplane.
ADVERTÊNCIA CRÍTICA
Isole e bloqueie todas as fontes de alimentação (tanto do sistema PLC principal quanto das fontes externas das cargas de saída) antes de montar, desmontar ou realizar manutenção nas conexões dos terminais. A não remoção da alimentação externa antes de trabalhar no módulo pode resultar em danos ao equipamento, ativação acidental do atuador ou choque elétrico.
Engate o suporte superior do módulo na ranhura do backplane da série CJ e gire o módulo firmemente até a posição, até que ele fique nivelado com a conexão do barramento.
Aperte os parafusos de montagem superior e inferior para fixar firmemente o módulo físico ao backplane, garantindo o aterramento adequado do chassi e resistência à vibração.
Conecte os dispositivos de campo ao bloco de terminais removido, de acordo com o esquema elétrico de saída sinking, e fixe as linhas de tensão de acionamento externa de +24 VCC.
Alinhe e pressione firmemente o bloco de terminais montado no módulo até que as abas de travamento se fechem com um clique, verificando se os caminhos de visualização dos LEDs estão desobstruídos.
Envio Expresso Global
Devoluções e Garantia
Os pedidos são processados e entregues de segunda a sexta-feira (exceto feriados).
Para elegibilidade completa, taxas de reposição e detalhes de devolução internacional, por favor, consulte nosso site oficial Política de Reembolso e Devolução .
