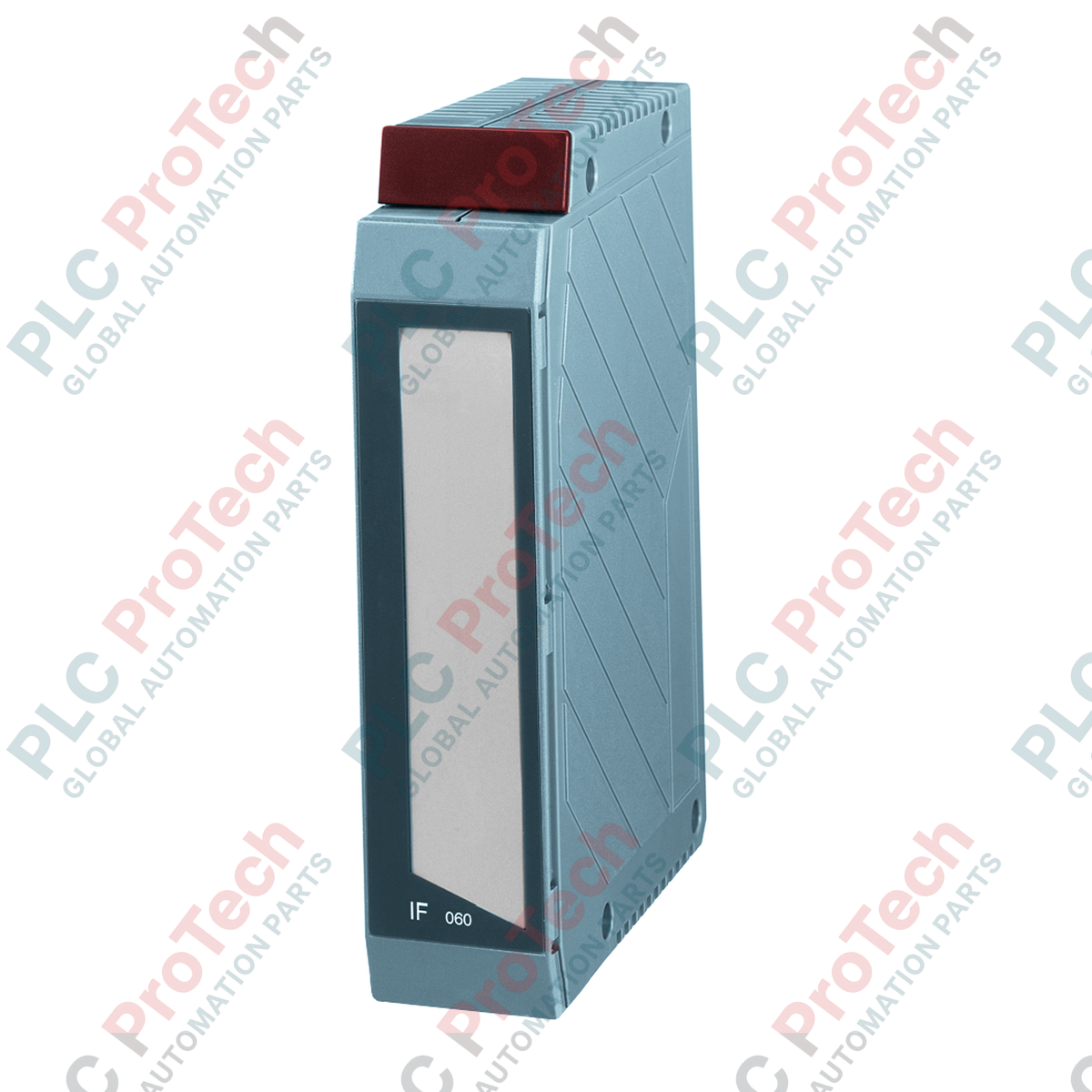

B&R 3DI475.6 โมดูลอินพุตดิจิทัล

ภาพรวมผลิตภัณฑ์

3DI475.6 (3DI475.6) เป็นโมดูลอินพุตดิจิทัลความหนาแน่นสูงที่ออกแบบมาสำหรับระบบ B&R 2005 โดยมีช่องอินพุตดิจิทัล 16 ช่องสำหรับรองรับการประมวลผลสัญญาณอุตสาหกรรมที่ซับซ้อน โมดูลนี้จำเป็นสำหรับการใช้งานที่ต้องตรวจสอบอุปกรณ์ภาคสนามอย่างน่าเชื่อถือ เช่น ลิมิตสวิตช์ พร็อกซิมิตีเซนเซอร์ และปุ่มกดของผู้ปฏิบัติงานในเครื่องจักรอัตโนมัติ ด้วยการใช้กลุ่มอินพุตที่แยกทางไฟฟ้า 4 กลุ่ม 3DI475.6 จึงช่วยป้องกันลูปกราวด์และสัญญาณรบกวนได้อย่างมีประสิทธิภาพ ซึ่งมีความสำคัญต่อการรักษาความพร้อมใช้งานสูงในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนสูง อุปกรณ์รองรับทั้งการกำหนดค่าแบบซิงก์และแบบซอร์ส จึงมีความยืดหยุ่นสำหรับข้อกำหนดด้านลอจิกควบคุมที่หลากหลาย

การกำหนดค่าทางเทคนิค

โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซที่มีความทนทานระหว่างสัญญาณระดับภาคสนามกับลอจิกของคอนโทรลเลอร์ คุณสมบัติสำคัญด้านโครงสร้างประกอบด้วย:

• ความยืดหยุ่นของช่องสัญญาณ: อินพุตทั้ง 16 ช่องแบ่งเป็น 4 กลุ่ม โดยแต่ละกลุ่มแยกทางไฟฟ้าจากกัน ทำให้สามารถใช้ศักย์อ้างอิงร่วมที่แตกต่างกันภายในโมดูลเดียวกันได้
• การกรองและการตอบสนอง: โมดูลมีตัวกรองอินพุต 12 ms ซึ่งช่วยเพิ่มภูมิคุ้มกันต่อสัญญาณรบกวนสำหรับการใช้งานสวิตชิ่งในอุตสาหกรรมทั่วไป
• ความสามารถด้านการวินิจฉัย: ไฟ LED แสดงสถานะแต่ละช่องที่ติดตั้งในตัวช่วยให้ตรวจสอบสถานะของแต่ละอินพุตได้ทันทีด้วยสายตา จึงวินิจฉัยปัญหาภาคสนามได้อย่างรวดเร็วโดยไม่ต้องใช้มัลติมิเตอร์เพิ่มเติม
• การจัดการพลังงาน: โมดูลได้รับการออกแบบให้มีประสิทธิภาพ โดยใช้พลังงานรวม 1.5 W

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

เทอร์มินัลบล็อกรวมอยู่กับ 3DI475.6 หรือไม่?

ไม่รวม ต้องสั่งซื้อเทอร์มินัลบล็อก TB170 แยกต่างหาก โดยเลือกได้ระหว่าง 3TB170.9 (แคลมป์สกรู) หรือ 3TB170.91 (แคลมป์แบบสปริง) ตามความต้องการสำหรับการเดินสายภาคสนาม

สามารถใช้การเดินสายแบบซิงก์และแบบซอร์สร่วมกันในโมดูลนี้ได้หรือไม่?

โมดูลรองรับทั้งสองรูปแบบ อย่างไรก็ตาม อินพุตทั้งหมดภายในกลุ่มที่แยกทางไฟฟ้าเดียวกันต้องเดินสายให้สอดคล้องกันเป็นแบบซิงก์หรือแบบซอร์ส โดยขึ้นอยู่กับการเชื่อมต่อร่วมที่ใช้

ตัวกรองอินพุต 12 ms มีไว้เพื่ออะไร?

ตัวกรอง 12 ms ทำหน้าที่เป็นกลไกดีบาวน์ซ์ด้วยฮาร์ดแวร์ เพื่อลดสัญญาณรบกวนชั่วขณะหรือสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ทำให้ PLC ประมวลผลเฉพาะการเปลี่ยนแปลงของสัญญาณที่ถูกต้อง จึงช่วยป้องกันการทริกเกอร์ผิดพลาด

แนวทางการติดตั้งและการใช้งาน

• การเลือกเทอร์มินัลบล็อก: เลือก 3TB170.9 สำหรับการใช้งานในบริเวณที่มีแรงสั่นสะเทือน เนื่องจากแคลมป์สกรูให้การเชื่อมต่อที่แน่นหนาและมีแรงขันสูง ใช้ 3TB170.91 หากต้องการติดตั้งได้รวดเร็วและต้องการการเชื่อมต่อแบบสปริงที่ทนต่อแรงสั่นสะเทือน
• แนวทางการเดินสาย: ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับอินพุตภาคสนามที่มีความยาวเกิน 10 เมตรเสมอ เพื่อลดการเหนี่ยวนำร่วม ตรวจสอบให้แน่ใจว่าชีลด์ของสายเคเบิลต่อลงกราวด์ที่จุดนำสายเข้าตู้ โดยใช้เคเบิลแกลนด์ที่เหมาะสมกับ EMC
• การจัดการความร้อน: เนื่องจากมีการคายพลังงาน 1.5 W ควรติดตั้งแร็กซีรีส์ 2005 โดยมีระยะห่างในแนวตั้งเพียงพอเพื่อให้อากาศไหลเวียนตามธรรมชาติ หลีกเลี่ยงการติดตั้งโมดูลนี้ไว้ใต้ส่วนประกอบที่มีความร้อนสูงโดยตรง เช่น แหล่งจ่ายไฟหรือเอาต์พุตรีเลย์กำลังสูง
