B&R 3DO479.6 โมดูลเอาต์พุตดิจิทัลซีรีส์ 2005

ภาพรวมผลิตภัณฑ์

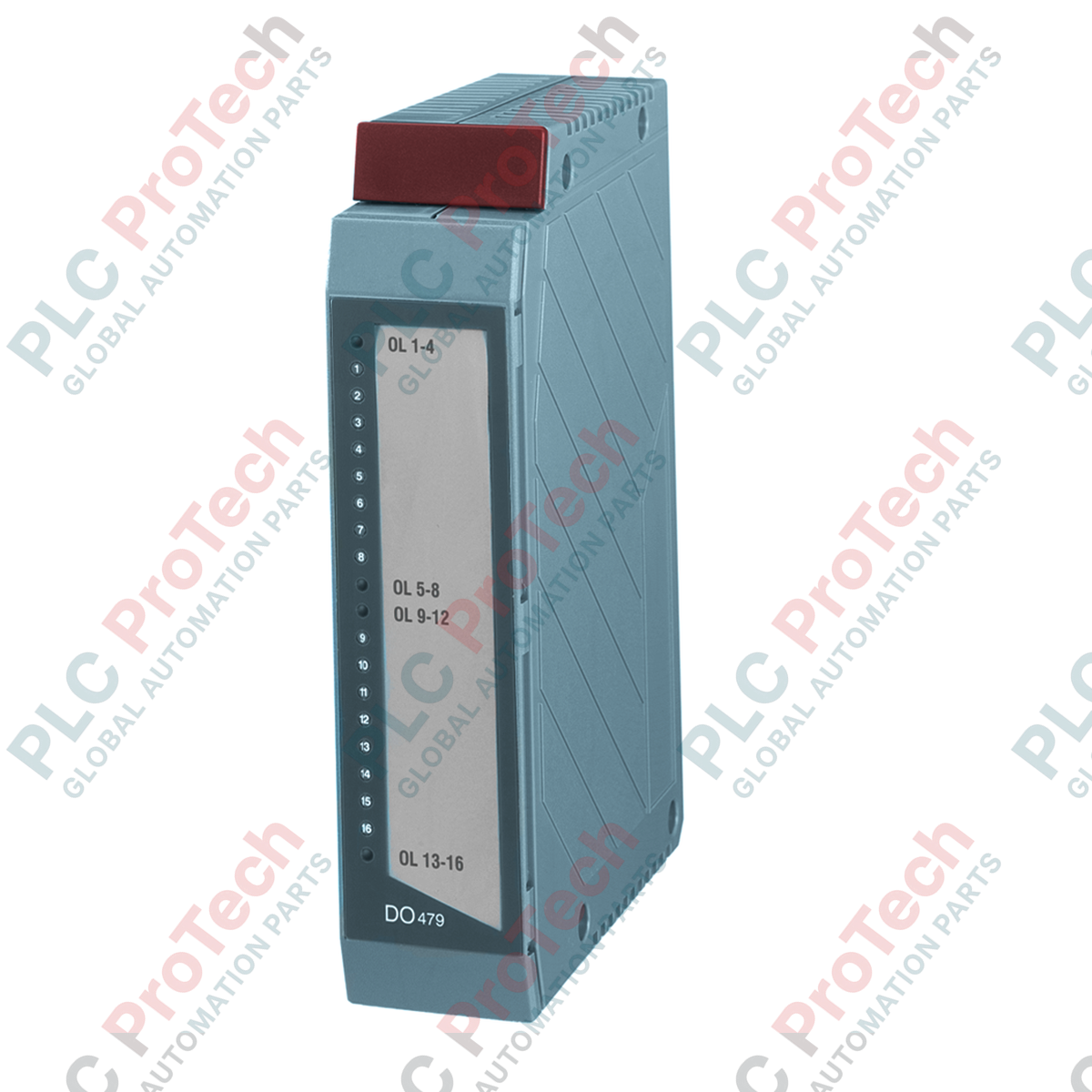

B&R 3DO479.6 (3DO 479.6) เป็นโมดูลเอาต์พุตดิจิทัลความหนาแน่นสูงที่ออกแบบมาสำหรับแพลตฟอร์มระบบอัตโนมัติ B&R 2005 อุปกรณ์นี้มีเอาต์พุตทรานซิสเตอร์ 16 ช่องที่แรงดัน 24 VDC แบ่งเป็น 2 กลุ่มที่แยกทางไฟฟ้าออกจากกัน กลุ่มละ 8 เอาต์พุต โมดูลนี้ออกแบบมาสำหรับงานอุตสาหกรรมที่มีความสำคัญ เช่น การควบคุมลำดับ การสั่งงานวาล์ว และการสวิตช์สัญญาณในสายการผลิตและการประกอบ โดยรองรับกระแสโหลด 0.5 A ต่อช่อง การออกแบบระบบแยกทางไฟฟ้าที่แข็งแรงช่วยเพิ่มความน่าเชื่อถือของระบบ ด้วยการลดการรบกวนระหว่างช่องและปกป้องบัสควบคุมจากความผิดปกติทางไฟฟ้าชั่วขณะ จึงช่วยให้ระบบทำงานได้อย่างต่อเนื่องในสภาพแวดล้อมระบบอัตโนมัติที่ใช้งานหนัก

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของโมดูลได้รับการปรับให้เหมาะกับการจัดวางตู้ควบคุมที่ประหยัดพื้นที่ โดยต้องใช้เทอร์มินัลบล็อกมาตรฐาน 20 พินสำหรับการเดินสายภาคสนาม เอาต์พุตได้รับการออกแบบสำหรับการสวิตช์โหลด 24 VDC ความเร็วสูง และมีการประมวลผลลอจิกภายในเพื่อให้ทั้ง 16 ช่องทำงานสอดคล้องกัน 3DO479.6 มีไฟแสดงสถานะที่ชัดเจน โดย LED แยกสำหรับแต่ละช่องช่วยให้ตรวจสอบสถานะการทำงานของเอาต์พุตได้ทันที เพื่อรองรับความต้องการด้านการเดินสายที่หลากหลาย โมดูลจึงรองรับการเชื่อมต่อทั้งแบบแคลมป์สกรูและแคลมป์สปริงผ่านเทอร์มินัลบล็อกซีรีส์ 3TB170 โดยเฉพาะ การแยกทางไฟฟ้าระหว่างกลุ่มเอาต์พุตทั้งสองยังคงอยู่ ทำให้สามารถจัดการระดับแรงดันที่แตกต่างกันหรือแยกวงจรจ่ายไฟสำหรับระบบย่อยที่เกี่ยวข้องกับความปลอดภัยได้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

เทอร์มินัลบล็อกมีมาให้พร้อมโมดูล 3DO479.6 หรือไม่

ไม่มี เทอร์มินัลบล็อกซีรีส์ 3TB170 เป็นอุปกรณ์เสริมที่จำเป็นและต้องสั่งซื้อแยกต่างหาก โดยสามารถเลือก 3TB170.9 (แคลมป์สกรู) หรือ 3TB170.91 (แคลมป์สปริง) ตามข้อกำหนดของหน้างาน

สามารถผสมกลุ่มแรงดันไฟฟ้าที่แตกต่างกันบนโมดูลนี้ได้หรือไม่

โมดูลนี้มีเอาต์พุต 2 กลุ่มที่แยกทางไฟฟ้าออกจากกัน แม้ทั้งสองกลุ่มจะทำงานที่ 24 VDC แต่การแยกทางไฟฟ้าระหว่างกลุ่มช่วยให้สามารถรักษาวงจรจ่ายไฟแยกสำหรับส่วนต่าง ๆ ของเครื่องจักร ซึ่งช่วยเพิ่มความทนทานต่อความขัดข้องโดยรวม

ความสามารถในการสวิตช์ต่อช่องเป็นเท่าใด

เอาต์พุตทรานซิสเตอร์ทั้ง 16 ช่องรองรับกระแสต่อเนื่อง 0.5 A ที่ 24 VDC ตรวจสอบให้แน่ใจว่าโหลดที่เชื่อมต่อไม่เกินค่าดังกล่าว เพื่อป้องกันความเสียหายจากความร้อนต่อทรานซิสเตอร์เอาต์พุต

แนวทางการติดตั้งและการใช้งาน

• การเลือกเทอร์มินัล: เมื่อต้องเลือกเทอร์มินัลบล็อก 3TB170.9 หรือ 3TB170.91 ให้พิจารณาลักษณะการสั่นสะเทือนของสภาพแวดล้อมการติดตั้ง เทอร์มินัลแบบแคลมป์สปริง (3TB170.91) มักเหมาะกับการใช้งานที่มีการสั่นสะเทือนสูง เช่น บริเวณใกล้มอเตอร์ความเร็วสูงหรือเครื่องจักรที่มีการเคลื่อนที่กลับไปกลับมา เนื่องจากรักษาแรงกดบนตัวนำได้อย่างสม่ำเสมอโดยไม่ต้องขันให้แน่นเป็นระยะ
• มาตรฐานการเดินสาย: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24 VDC ภายนอกได้รับการกรองและควบคุมแรงดันอย่างเหมาะสม เนื่องจากโมดูลใช้ศักย์ไฟฟ้าร่วมภายในเอาต์พุตแต่ละกลุ่ม จึงควรหลีกเลี่ยงการใช้งานโหลดเหนี่ยวนำกระแสสูง เช่น โซลินอยด์วาล์วขนาดใหญ่ โดยไม่มีไดโอดป้องกันแรงดันย้อนกลับหรือวงจรระงับแรงดันกระชากที่เหมาะสม เนื่องจากแรงดันกระชากจากโหลดเหนี่ยวนำอาจทำให้ทรานซิสเตอร์สวิตช์ทำงานผิดปกติ
• การจัดการความร้อน: แม้การใช้พลังงานภายในจะต่ำเพียง 1.0 W แต่ควรติดตั้งแร็กระบบ 2005 ในบริเวณที่มีการไหลเวียนของอากาศแบบพาความร้อนเพียงพอ หลีกเลี่ยงการปิดกั้นช่องระบายอากาศบนตัวโมดูล โดยเฉพาะในตู้ที่ทำงานใกล้ขีดจำกัดบนของช่วงอุณหภูมิแวดล้อม
