โมดูลแหล่งจ่ายไฟแรงดันสูง 44A ACOPOSmulti B&R 8BVP0440HW00.000-1

ภาพรวมโครงสร้างพื้นฐานพลังงานแบบรวมศูนย์

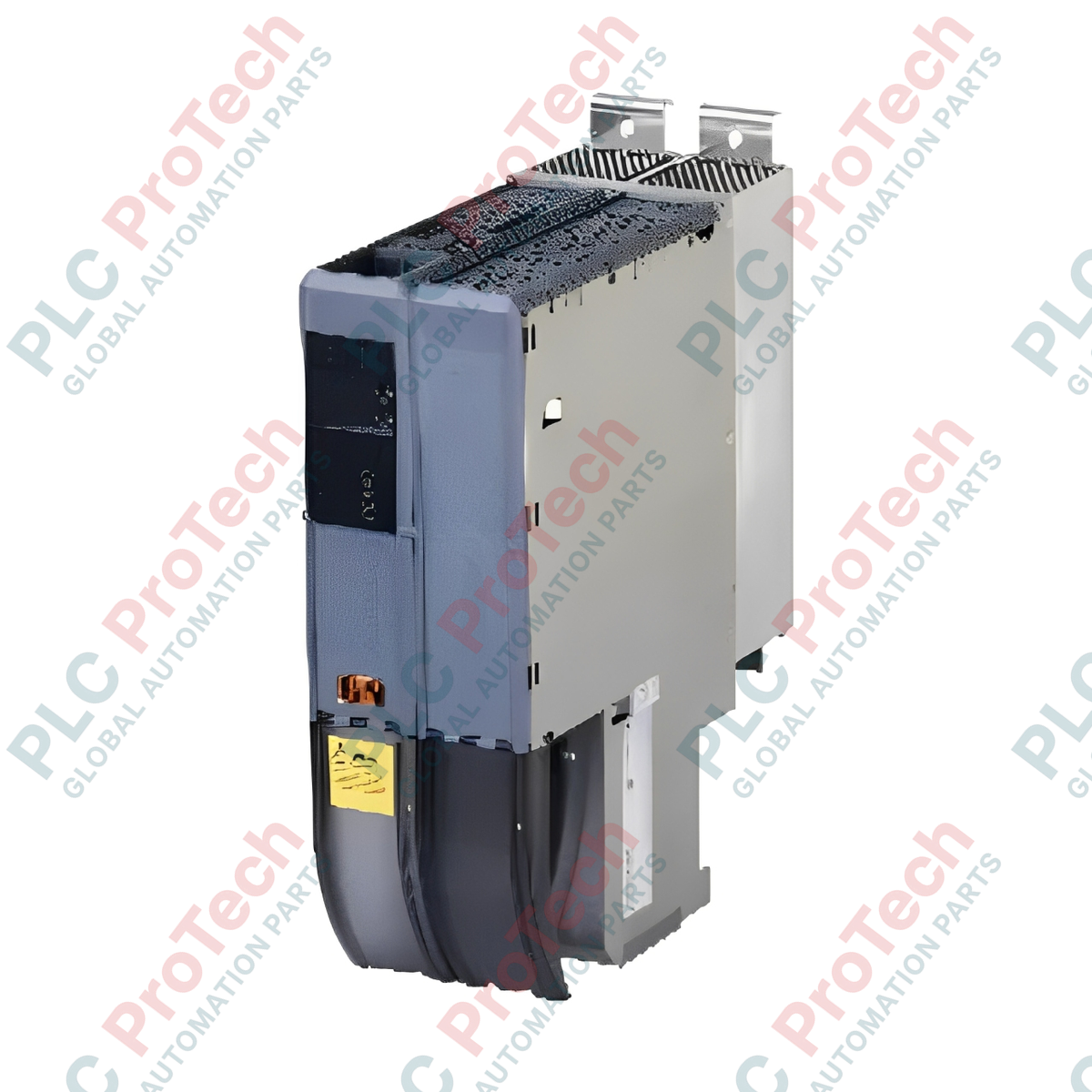

 8BVP0440HW00.000-1 (8BVP0440HW00.000-1) คือโมดูลแหล่งจ่ายไฟอัจฉริยะความจุสูงและแรงดันสูง ซึ่ง B&R Industrial Automation ออกแบบมาให้เป็นเมทริกซ์พลังงานพื้นฐานสำหรับแพลตฟอร์มไดรฟ์ ACOPOSmulti แบบโมดูลาร์ โดยรองรับกระแสเอาต์พุตต่อเนื่องสูงสุด 44 A และติดตั้งสำหรับการยึดกับผนังมาตรฐาน บล็อกจ่ายไฟหลักนี้แปลงไฟ AC จากสายไฟฟ้าขาเข้าให้เป็นวงจรกลาง 750 VDC ที่มีเสถียรภาพและประสิทธิภาพสูง ในการใช้งานควบคุมการเคลื่อนที่หลายแกนขนาดใหญ่ที่มีความต้องการสูง เช่น สายการบรรจุภัณฑ์ด้วยหุ่นยนต์ อุปกรณ์เป่าขึ้นรูปในอุตสาหกรรม เครื่องปั๊มโลหะความเร็วสูง และระบบประกอบรถยนต์  8BVP0440HW00.000-1 รักษาเสถียรภาพของแรงดันบัสอย่างสมบูรณ์ และลดเวลาหยุดทำงานของอุปกรณ์ที่ไม่คาดคิดด้วยโทโพโลยีฟรอนต์เอนด์แบบไดนามิกที่รองรับการจ่ายพลังงานกลับ โดยจะปรับสมดุลพลังงานทั่วบัสแบ็กเพลนภายใน เก็บเกี่ยวพลังงานเบรกจากแกนที่กำลังลดความเร็ว และจ่ายพลังงานดังกล่าวให้แกนที่กำลังขับเคลื่อนโดยตรง

การจัดทำโปรไฟล์ความร้อนและพลวัตของความถี่สวิตชิ่ง

โมดูลนี้ใช้เมทริกซ์สวิตชิ่งโซลิดสเตตขั้นสูง ซึ่งประสิทธิภาพและการระบายความร้อนมีความสัมพันธ์อย่างใกล้ชิดกับความถี่พาหะที่กำหนดค่าไว้:

• แกนพลังงาน 750 VDC: สร้างและรักษาบัส DC แรงดันสูงที่ออกแบบมาเพื่อจ่ายพลังงานให้กับอินเวอร์เตอร์รองหลายชุดพร้อมกันผ่านลิงก์บัสทองแดงในตัว

• โปรไฟล์ความถี่สวิตชิ่ง 5 kHz: ให้ประสิทธิภาพทางไฟฟ้าสูง พร้อมปัจจัยการพึ่งพากำลังทางความร้อน 1.11 kW/K โดยเริ่มต้นที่อุณหภูมิแวดล้อม 40 องศาเซลเซียส การตั้งค่านี้ช่วยลดการสูญเสียจากการสวิตชิ่งภายใต้กระแสต่อเนื่องสูง

• โปรไฟล์ความถี่สวิตชิ่ง 10 kHz: ให้การกรองเอาต์พุต DC ที่ราบรื่นเป็นพิเศษและลดฮาร์มอนิกของคอยล์ที่ได้ยิน โดยทำงานด้วยปัจจัยทางความร้อน 0.35 kW/K โดยเริ่มต้นที่ -10 องศาเซลเซียส

• การจัดสรรการใช้พลังงานแบบไดนามิก: จัดการการใช้พลังงานพื้นฐานของลอจิกที่ 25 วัตต์ โดยปรับขนาดแบบไดนามิกเพื่อรองรับโหลดเสริมจากสล็อตออปชัน 1 ($P_{SLOT1}$) สล็อตออปชัน 2 ($P_{SLOT2}$) ขั้วเอาต์พุตภายนอก 24 VDC ($P_{24\text{ V Out}}$) และชุดพัดลมระบายความร้อน 8BVF ที่จำเป็น ($P_{Fan8BVF...}$)

พารามิเตอร์ทางวิศวกรรมที่สำคัญ

ภาพรวมข้อมูลจำเพาะต่อไปนี้แสดงขีดจำกัดด้านกลไก ไฟฟ้า และสภาพแวดล้อมที่ได้รับการตรวจสอบแล้วสำหรับวิศวกรรมระบบและการติดตั้งรวมในตู้:

ฐานความรู้ทางเทคนิค & คำถามที่พบบ่อย

แหล่งจ่ายไฟแอ็กทีฟ 750 VDC มีข้อได้เปรียบด้านการทำงานอะไรบ้างเมื่อเทียบกับเรกติไฟเออร์ไดโอดแบบพาสซีฟมาตรฐาน

เรกติไฟเออร์แบบพาสซีฟมาตรฐานอนุญาตให้พลังงานไหลทางเดียวจากโครงข่ายไฟฟ้าไปยังไดรฟ์เท่านั้น โดยระบายพลังงานเบรกส่วนเกินเป็นความร้อนสูญเปล่าผ่านตัวต้านทานเบรกแบบไดนามิกขนาดใหญ่ รุ่น 8BVP0440HW00.000-1 มาพร้อมฟรอนต์เอนด์ IGBT แบบแอ็กทีฟและควบคุมได้ ซึ่งรองรับการไหลของพลังงานสองทิศทาง เมื่อแกนเซอร์โวที่มีความเฉื่อยสูงลดความเร็วอย่างรวดเร็ว โมดูลจ่ายไฟจะทำหน้าที่เป็นอินเวอร์เตอร์ ซิงโครไนซ์และป้อนพลังงานสะอาดกลับเข้าสู่โครงข่ายไฟฟ้า AC หลักของสถานประกอบการ ช่วยลดการใช้พลังงานจากระบบสาธารณูปโภคโดยรวม

ค่าการระบายความร้อนที่ 5 kHz และ 10 kHz ส่งผลต่อการออกแบบตู้ควบคุมอย่างไร

การเลือกความถี่สวิตชิ่งส่งผลโดยตรงต่อภาระความร้อนภายในตู้ไฟฟ้า การทำงานที่ 5 kHz ช่วยลดการเกิดความร้อนจากการสวิตชิ่ง ทำให้อุปกรณ์สามารถทนต่ออุณหภูมิอากาศแวดล้อมได้อย่างปลอดภัยสูงสุด 40 องศาเซลเซียส ก่อนที่จะต้องใช้เส้นโค้งการลดพิกัดกระแส การเปลี่ยนเป็น 10 kHz ให้ความราบรื่นในการกำหนดตำแหน่งระดับประสิทธิภาพสูง แต่ทำให้รูปแบบการระบายความร้อนเปลี่ยนไป หมายความว่าต้องเริ่มคำนวณการลดพิกัดเร็วขึ้นมากเพื่อป้องกันส่วนประกอบภายในร้อนเกินไป

เหตุใดจึงกำหนดให้มีตัวเก็บประจุภายในขนาด 4.7 ไมโครฟารัดสำหรับแหล่งจ่ายวงจรลอจิกควบคุม?

แหล่งจ่ายอินพุต 25 VDC จ่ายไฟให้แกนประมวลผลภายใน ไดรเวอร์เกต และวงจรอิเล็กทรอนิกส์ของการ์ดเสริม ตัวเก็บประจุขนาด 4.7 ไมโครฟารัดในตัวทำหน้าที่เป็นตัวกรองความถี่สูง ช่วยลดความผันผวนของแรงดันไฟฟ้าเฉพาะจุดที่เกิดจากความต้องการสวิตชิ่งฉับพลันหรือสัญญาณรบกวนที่เข้ามาบนสาย 25 V ซึ่งช่วยให้ลูปควบคุมไดรฟ์ทำงานอย่างมีค่าที่แน่นอนโดยไม่เสี่ยงต่อการสูญเสียสัญญาณลอจิก

แนวทางการทดสอบเดินระบบภาคสนามและความปลอดภัย

• การติดตั้งตู้แนวตั้งและโมดูลพัดลม: ติดตั้งโมดูลแหล่งจ่ายไฟน้ำหนัก 5.50 กก. ในแนวตั้งเท่านั้นบนแผงย่อยโลหะแบนที่ไม่ติดไฟ เนื่องจากอุปกรณ์นี้ใช้ชุดพัดลมเชิงกลซีรีส์ 8BVF ที่ทำงานร่วมกันเพื่อจัดการความร้อนด้วยลมบังคับ จึงต้องเว้นพื้นที่ปลอดภัยเหนือและใต้ตัวเครื่องอย่างน้อย 100 มม. ตรวจสอบอุณหภูมิอากาศแวดล้อมภายในตู้ให้อยู่ภายในข้อกำหนดของโรงงาน

• ข้อกำหนดแรงบิดสำหรับบัสบาร์ DC แรงดันสูง: เมื่อเชื่อมต่อบัสบาร์ทองแดง 750 VDC ร่วมระหว่างแหล่งจ่ายไฟกับชุดอินเวอร์เตอร์ที่อยู่ติดกัน ให้ขันสกรูยึดทั้งหมดตามค่าแรงบิดที่ระบุไว้อย่างเคร่งครัดในคู่มือ B&R หน้าสัมผัสที่มีความต้านทานสูงจากตัวยึดที่หลวมจะทำให้เกิดจุดร้อนจัดและเสี่ยงต่อการอาร์กแรงดันสูง ห้ามทำงานกับจุดต่อบัสจนกว่ามัลติมิเตอร์ดิจิทัลจะยืนยันว่าบัส DC คายประจุจนเหลือต่ำกว่า 42 VDC แล้วหลังปิดเครื่อง

• การแยกสายอินพุตไฟเมนส์และสายควบคุม: เดินสายอินพุตไฟเมนส์ AC กระแสสูงและบัสบาร์เอาต์พุต 750 VDC ผ่านรางเดินสายกำลังสูงโดยเฉพาะ แยกสัญญาณควบคุมแรงดันต่ำ สายเอ็นโค้ดเดอร์ และสายไฟเลี้ยงลอจิก 25 VDC ออกจากกันอย่างน้อย 250 มม. ต่อชีลด์ของสายไฟทั้งหมดเข้ากับแผงย่อยอย่างแน่นหนาด้วยแคลมป์กราวด์อิมพีแดนซ์ต่ำ เพื่อระบายสัญญาณรบกวนโหมดร่วมออกจากเครือข่ายสื่อสารที่อยู่ใกล้เคียงอย่างปลอดภัย
