B&R X20AI4632 โมดูลอินพุตแอนะล็อก

ภาพรวมผลิตภัณฑ์

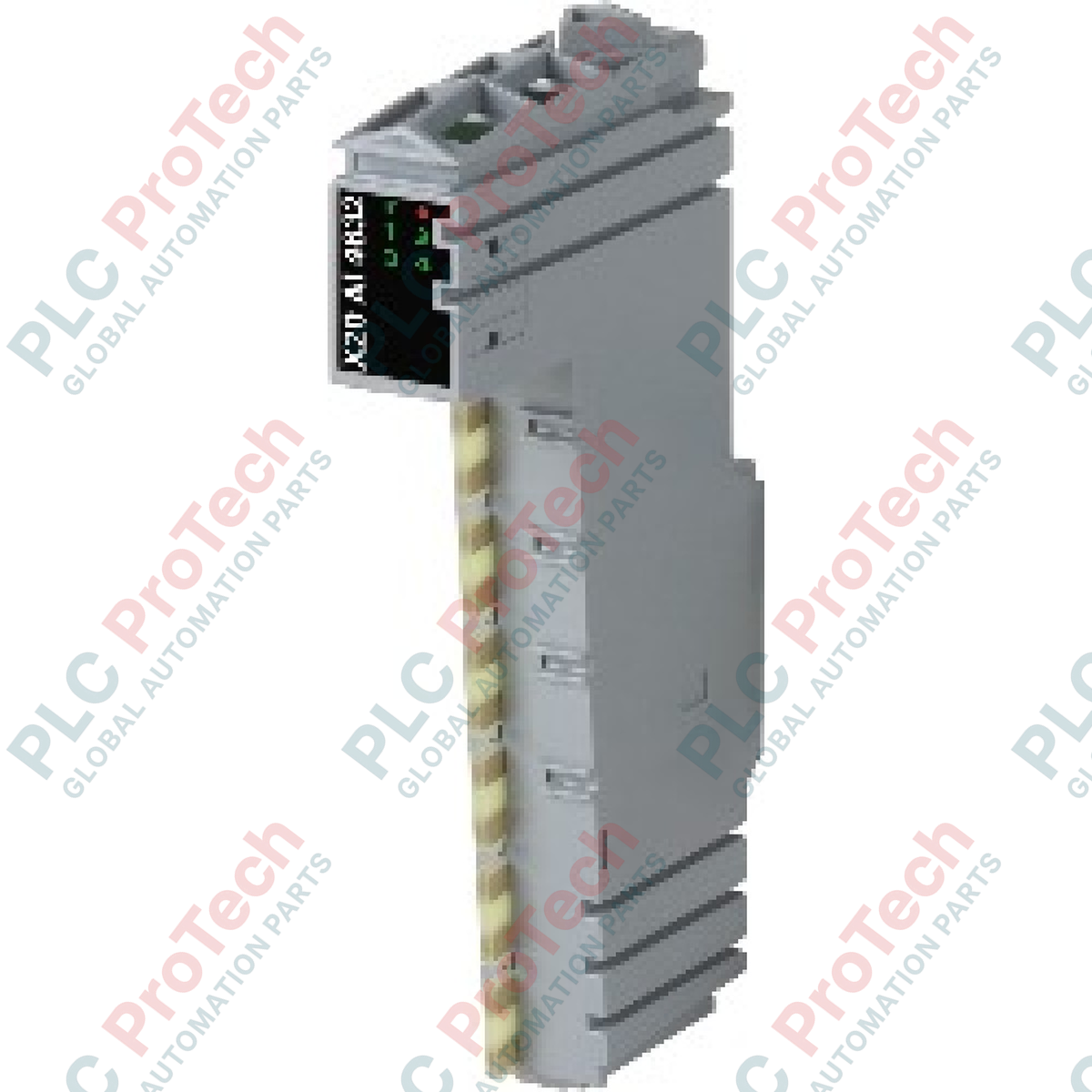

 X20AI4632 (X20AI4632) เป็นโมดูลอินพุตแอนะล็อกประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบโมดูลาร์ B&R X20 โมดูลนี้มีอินพุตแอนะล็อกอิสระ 4 ช่อง รองรับการกำหนดค่าในหน้างานสำหรับสัญญาณแรงดัน ±10 V หรือวงจรกระแส 0 ถึง 20 mA ออกแบบมาสำหรับภาคอุตสาหกรรมที่ต้องการความแม่นยำสูง เช่น การควบคุมกระบวนการความเร็วสูง การตรวจสอบการผลิตพลังงาน และการป้อนกลับวิถีการเคลื่อนที่ของหุ่นยนต์ที่ซับซ้อน X20AI4632 มีเวลาการแปลงรวมที่รวดเร็วเพียง 50 ไมโครวินาทีสำหรับทุกช่องสัญญาณ ด้วยการใช้การแปลง SAR (Successive Approximation Register) พร้อมกันและความละเอียด 15 บิต โมดูลจึงรับสัญญาณได้อย่างแม่นยำและกำหนดเวลาได้แน่นอน เหมาะอย่างยิ่งสำหรับลูปความเร็วสูงที่ต้องการความหน่วงต่ำและความเที่ยงตรงของสัญญาณสูง

การกำหนดค่าทางเทคนิค

โมดูลนี้สร้างขึ้นเพื่อรักษาความแม่นยำในสภาพแวดล้อมที่มีความต้องการทางไฟฟ้าสูง โดยมีสถาปัตยกรรมอินพุตแบบดิฟเฟอเรนเชียลที่แข็งแกร่งและความสามารถด้านการวินิจฉัยที่ครอบคลุม

• รองรับสัญญาณหลากหลาย: แต่ละช่องสัญญาณจากทั้งหมด 4 ช่องรองรับสัญญาณแรงดันหรือกระแส โดยกำหนดผ่านการเชื่อมต่อเทอร์มินัล จึงมีความยืดหยุ่นสำหรับสถาปัตยกรรมเซนเซอร์แบบผสม

• การประมวลผลความเร็วสูง: ด้วยเวลาการแปลงรวม 50 ไมโครวินาทีและตัวกรองความถี่ต่ำผ่านอันดับสามในตัว (ความถี่ตัด 10 kHz) โมดูลจึงสร้างสมดุลระหว่างการสุ่มตัวอย่างความถี่สูงกับการลดสัญญาณรบกวนได้อย่างมีประสิทธิภาพ

• การวินิจฉัยขั้นสูง: มีการตรวจสอบแบบเรียลไทม์ผ่าน LED สำหรับสถานะการทำงาน/ข้อผิดพลาดของโมดูลและการทำงานเฉพาะช่องสัญญาณ การกำหนดค่าผ่านซอฟต์แวร์ช่วยให้ควบคุมพารามิเตอร์อินพุตได้อย่างแม่นยำ ทำให้ผสานรวมกับ B&R Automation Studio ได้อย่างราบรื่น

• ความทนทานระดับอุตสาหกรรม: โมดูลได้รับการรับรองสำหรับพื้นที่อันตราย (Class I, Division 2) และสภาพแวดล้อมสุดขั้ว รองรับช่วงอุณหภูมิการทำงานที่กว้างและทนต่อแรงสั่นสะเทือนสูงตามมาตรฐาน DNV และ LR

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับฮาร์ดแวร์อุตสาหกรรม

สามารถผสมอินพุตแรงดันและอินพุตกระแสในโมดูลเดียวกันได้หรือไม่?

ได้ X20AI4632 ออกแบบมาให้รองรับสัญญาณทั้งสองประเภท เนื่องจากประเภทอินพุตกำหนดโดยการเชื่อมต่อเทอร์มินัลที่ใช้ คุณจึงสามารถกำหนดค่าแต่ละช่องให้รองรับ ±10 V หรือ 0 ถึง 20 mA ได้ตามความต้องการของเครื่องมือภาคสนาม

คุณสมบัติ “การแปลงอินพุตพร้อมกัน” มีประโยชน์อย่างไร?

การแปลงพร้อมกันช่วยให้สุ่มตัวอย่างทั้ง 4 ช่องในเวลาเดียวกันอย่างแม่นยำ ซึ่งมีความสำคัญต่อการใช้งาน เช่น การตรวจสอบกำลังไฟฟ้าหลายเฟสหรือการตรวจจับการเคลื่อนไหวแบบประสานกัน โดยต้องใช้ข้อมูลที่ตรงกันด้านเฟสเพื่อคำนวณค่าจริงแบบเรียลไทม์อย่างมีความหมาย โดยไม่มีความคลาดเคลื่อนด้านเวลาที่พบในโมดูลซึ่งสุ่มตัวอย่างตามลำดับ

โมดูลต้องใช้อุปกรณ์เพิ่มเติมสำหรับการติดตั้งหรือไม่?

ต้องใช้ ในการประกอบให้สมบูรณ์ คุณต้องสั่งซื้อเทอร์มินัลบล็อก X20TB12 จำนวน 1 ชิ้น และโมดูลบัส X20BM11 จำนวน 1 ชิ้นแยกต่างหาก อุปกรณ์เหล่านี้ช่วยให้โมดูลมีระยะพิตช์และการเชื่อมต่อที่ถูกต้องภายในสถาปัตยกรรมแบ็กเพลน X20

แนวทางการนำไปใช้งานภาคสนามและความปลอดภัย

การต่อลงดินและความสมบูรณ์ของโหมดร่วม

โมดูลมีช่วงโหมดร่วม ±12 V ตรวจสอบให้แน่ใจว่าสายกราวด์ของสัญญาณเชื่อมต่อกับจุดอ้างอิงของระบบอย่างถูกต้อง เพื่อป้องกันไม่ให้แรงดันโหมดร่วมเกินช่วงดังกล่าว ซึ่งอาจทำให้การวัดคลาดเคลื่อนหรือทำให้สเตจอินพุตเสียหายได้ ใช้สายคู่บิดเกลียวมีชีลด์สำหรับอินพุตทั้งหมด และต่อชีลด์เข้ากับกราวด์ของระบบที่จุดนำเข้าสู่ตู้ควบคุม

การป้องกันอินพุตและการจัดการโอเวอร์โหลด

โมดูลได้รับการป้องกันจากการต่อเข้ากับแรงดันจ่ายโดยไม่ตั้งใจ และรองรับอินพุตสัญญาณได้สูงสุด ±30 V (โหมดแรงดัน) หรือ ±50 mA (โหมดกระแส) แม้จะมีการป้องกันดังกล่าว ควรตรวจสอบขั้วสายไฟและช่วงสัญญาณทุกครั้งก่อนจ่ายไฟ หากเกิดโอเวอร์โหลด โมดูลจะส่งรหัสมาตรฐาน (0x8001 สำหรับค่าต่ำกว่าช่วง และ 0x7FFF สำหรับค่าสูงกว่าช่วง) ไปยังซอฟต์แวร์ควบคุม เพื่อให้สามารถตอบสนองด้วยลอจิกความปลอดภัยแบบอัตโนมัติได้

การลดพิกัดทางความร้อนเมื่ออยู่ในพื้นที่สูง

โมดูลรองรับระดับความสูงไม่เกิน 2000 เมตรโดยไม่มีข้อจำกัด อย่างไรก็ตาม การติดตั้งที่สูงกว่าระดับนี้ต้องมีการจัดการความร้อนเชิงรุก ทุกระดับความสูงที่เพิ่มขึ้น 100 เมตรเหนือ 2000 เมตร ให้ลดอุณหภูมิแวดล้อมสูงสุดที่อนุญาตลง 0.5 deg C เพื่อชดเชยความหนาแน่นของอากาศที่ลดลงและประสิทธิภาพการระบายความร้อนที่ลดลง
