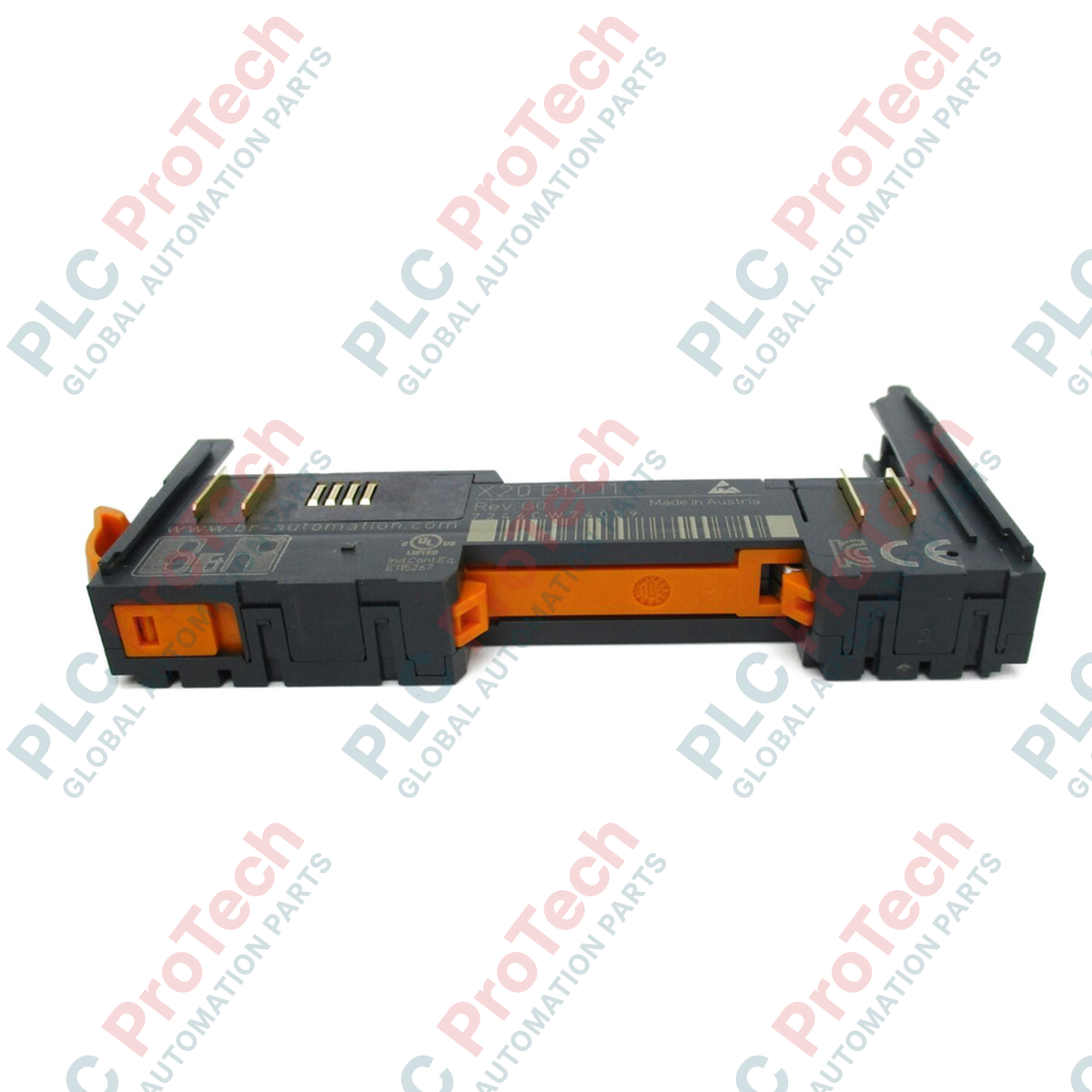

โมดูลบัส X20 B&R X20BM11

คำอธิบาย

B&R X20BM11 คือ โมดูลบัส X20 เฉพาะทางที่ออกแบบมาเพื่อใช้เป็นฐานสำหรับโมดูล I/O X20 โดยสร้างการเชื่อมต่อแบ็กเพลนภายในและจ่ายพลังงาน I/O ภายใน โมดูลนี้มีกลไกกำหนดตำแหน่งเชิงกล 24 VDC เพื่อป้องกันการใส่โมดูลไม่ถูกต้องและรับรองความเข้ากันได้ของฮาร์ดแวร์ภายในการกำหนดค่าระบบ โมดูลนี้จ่ายพลังงาน I/O ภายในอย่างต่อเนื่องผ่านแบ็กเพลน ช่วยให้จ่ายพลังงานและข้อมูลไปยังโมดูลข้างเคียงได้อย่างราบรื่น ตัวเครื่องได้รับการปรับให้เหมาะกับตู้ควบคุมอุตสาหกรรมที่มีพื้นที่จำกัด โดยใช้รูปแบบกะทัดรัดเพื่อเพิ่มความหนาแน่นสูงสุด และผสานรวมโดยตรงกับระบบควบคุม B&R X20 มาตรฐาน รองรับเครื่องจักรประสิทธิภาพสูง ระบบอัตโนมัติในโรงงาน และระบบวิศวกรรมกระบวนการที่ต้องการการจ่ายพลังงานแบบโมดูลาร์ที่เชื่อถือได้

คุณสมบัติ

• ผสานรวมบัสแบ็กเพลน X20 มาตรฐานสำหรับการกำหนดเส้นทางข้อมูลภายใน
• มีระบบกำหนดตำแหน่งเชิงกล 24 VDC เพื่อป้องกันฮาร์ดแวร์จากการติดตั้งโมดูลไม่ถูกต้อง
• จ่ายพลังงาน I/O ภายในอย่างต่อเนื่องตลอดแนวรางระบบ
• โครงสร้างกะทัดรัดด้วยระยะพิตช์ที่แม่นยำ 12.5 มม. เพื่อรองรับการติดตั้งแผงวงจรที่มีความหนาแน่นสูง
• ใช้พลังงานต่ำจากบัสเพื่อรักษาประสิทธิภาพของระบบ

การใช้งาน

• โทโพโลยี I/O แบบรวมศูนย์และแบบกระจายในระบบอัตโนมัติของโรงงาน
• ระบบควบคุมเครื่องจักรที่ต้องการขยาย I/O แบบโมดูลาร์
• โครงสร้างพื้นฐานระบบควบคุมกระบวนการและการจัดลำดับสายการประกอบ
• การจ่ายพลังงานและการแยกสัญญาณภายในแร็กคอนโทรลเลอร์ X20

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

การติดตั้งราง DIN

ติดตั้งโมดูลบัสในแนวตั้งหรือแนวนอนบนราง DIN มาตรฐานขนาด 35 มม. ตรวจสอบให้แน่ใจว่าโมดูลล็อกเข้ากับรางอย่างแน่นหนาก่อนติดตั้งโมดูล I/O อิเล็กทรอนิกส์ใด ๆ

แหล่งจ่ายไฟ I/O ภายในและการเข้ารหัส

ตรวจสอบว่าการเข้ารหัส 24 VDC ตรงกับโมดูลอิเล็กทรอนิกส์ที่ต้องการใส่ แหล่งจ่ายไฟภายในแบบต่อเนื่องจะส่งผ่านพลังงานไปตามหน้าสัมผัสแบ็กเพลน ควรตรวจสอบสลักจัดแนวก่อนกดเข้าที่เพื่อป้องกันความเสียหายของขั้วต่อ

การระบายความร้อนและการระบายอากาศ

รักษาระยะห่างที่แนะนำด้านบนและด้านล่างของแร็กโมดูล X20 เพื่อให้อากาศไหลเวียนตามธรรมชาติและระบายความร้อนได้ หลีกเลี่ยงการวางแหล่งกำเนิดความร้อนที่คายความร้อนสูงไว้ใต้ชุดโมดูลโดยตรง

คำถามที่พบบ่อย

ฮาร์ดแวร์นี้มีหน้าที่หลักอะไร

โมดูลนี้ทำหน้าที่เป็นฐานโครงสร้างและขั้วต่อแบ็กเพลนทางไฟฟ้าสำหรับระบบ I/O X20 ช่วยให้ถ่ายโอนข้อมูลและกระจายเส้นทางพลังงานระหว่างโมดูล

โมดูลฐานนี้แยกแหล่งจ่ายไฟ I/O ออกจากกันหรือไม่

ไม่ใช่ โมดูลนี้ให้การเชื่อมต่อแหล่งจ่ายไฟ I/O ภายในอย่างต่อเนื่องตลอดสถานีบัส

ข้อกำหนดการเข้ารหัส 24 VDC หมายความว่าอย่างไร

หมายความว่าโมดูลมีการเข้ารหัสทางกลที่รับเฉพาะโมดูลอิเล็กทรอนิกส์ X20 ซึ่งออกแบบมาสำหรับการทำงานที่ 24 VDC เพื่อป้องกันแรงดันไฟฟ้าไม่ตรงกัน

ความสามารถในการรองรับโหลดหน้าสัมผัสสูงสุดของบัสภายในคือเท่าใด

โหลดหน้าสัมผัสที่อนุญาตกำหนดไว้สูงสุด 10 A

ยูนิตนี้ใช้พลังงานจากบัสเท่าใด

โมดูลมีการใช้พลังงานจากบัสภายใน 0.13 W

ระยะพิทช์ทางกายภาพที่แน่นอนของยูนิตคือเท่าใด

ระยะพิทช์คือ 12.5 มม. โดยมีค่าความคลาดเคลื่อน +0.2 มม.

สามารถเปลี่ยนยูนิตนี้ขณะที่ระบบกำลังทำงานอยู่ได้หรือไม่

ความสามารถในการถอดเปลี่ยนขณะทำงานขึ้นอยู่กับการกำหนดค่าเฉพาะของคอนโทรลเลอร์ X20 หลักและโมดูลอิเล็กทรอนิกส์ที่ติดตั้ง โปรดดูคู่มือระบบก่อนถอดออก

โมดูลนี้จำเป็นต้องกำหนดค่าซอฟต์แวร์แยกต่างหากหรือไม่

ไม่ใช่ โมดูลนี้ทำหน้าที่เป็นลิงก์แบ็กเพลนทางกายภาพและไฟฟ้าแบบพาสซีฟ และไม่จำเป็นต้องตั้งค่าเฟิร์มแวร์แยกต่างหาก

ยึดโมดูลเข้ากับแผงควบคุมอย่างไร

โมดูลนี้ยึดเข้ากับราง DIN มาตรฐานขนาด 35 มม. โดยตรง และเชื่อมต่อด้านข้างกับโมดูลบัส X20 ที่อยู่ติดกัน

จะเกิดอะไรขึ้นหากใส่โมดูลที่มีพิกัดแรงดันไฟฟ้าแตกต่างกัน

กลไกการเข้ารหัสทางกลจะป้องกันทางกายภาพไม่ให้ใส่โมดูลที่ไม่ตรงกับการกำหนดค่า 24 VDC
