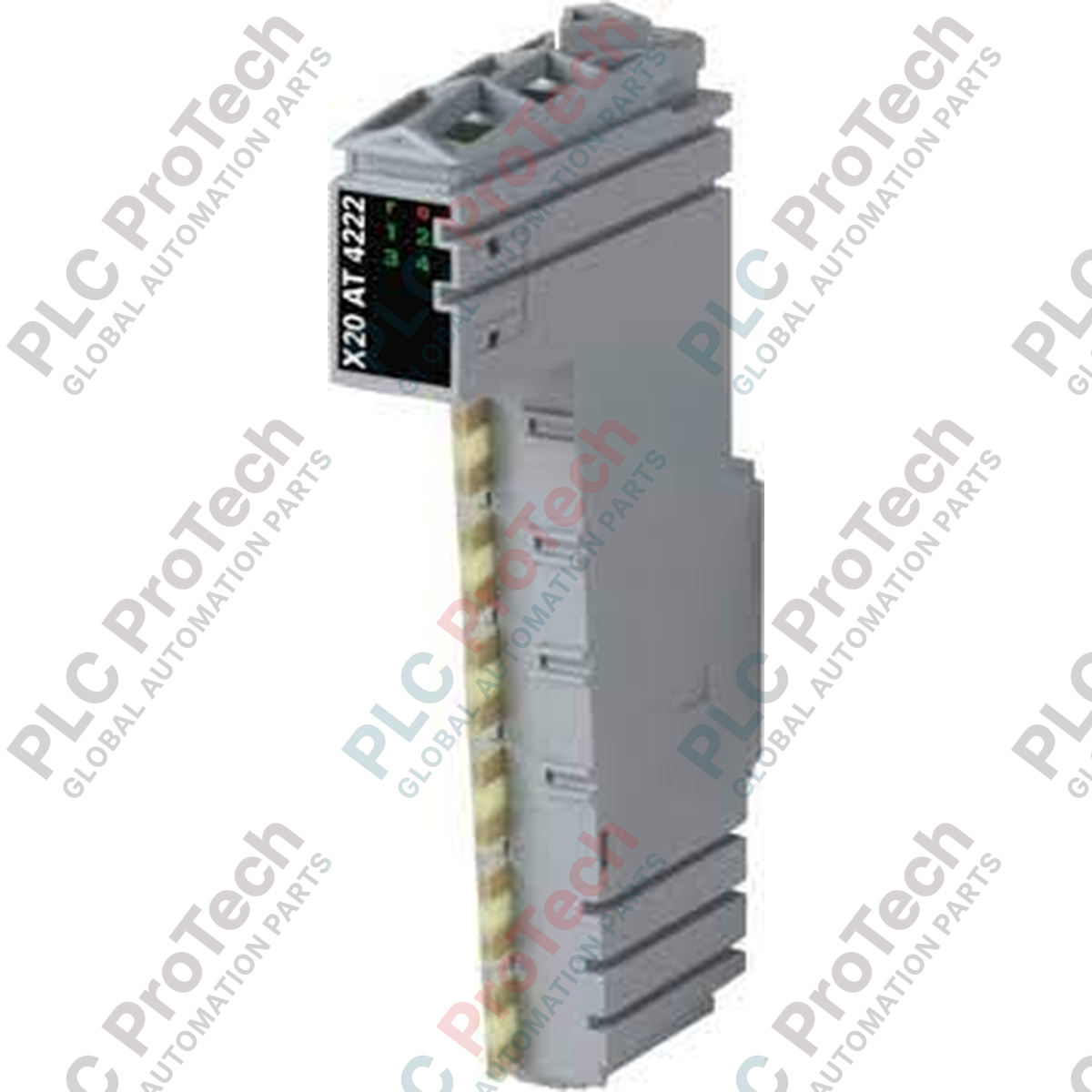

โมดูลอินพุตอุณหภูมิ B&R X20cAT4222 X20

ภาพรวมผลิตภัณฑ์

B&R X20cAT4222 (X20c AT 4222) เป็นโมดูลอินพุตอุณหภูมิแบบเคลือบผิวความแม่นยำสูงจากระบบ B&R X20 ออกแบบมาเพื่อการทำงานที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง โมดูลนี้มีอินพุต 4 ช่องสำหรับการวัดอุณหภูมิด้วยความต้านทาน รองรับเซนเซอร์ PT100 และ PT1000 และเหมาะสำหรับการเชื่อมต่อแบบ 3 สาย โดยตัวอักษร "c" ระบุว่าอุปกรณ์อิเล็กทรอนิกส์ได้รับการเคลือบสารป้องกันแบบคอนฟอร์มัล ซึ่งช่วยเพิ่มความทนทานต่อการควบแน่นและก๊าซกัดกร่อน จึงเหมาะอย่างยิ่งสำหรับกระบวนการทางเคมี โครงสร้างพื้นฐานกลางแจ้ง หรือโรงงานผลิตที่มีความชื้นสูง โมดูลให้ข้อมูลที่สม่ำเสมอด้วยความละเอียด 0.1 องศาเซลเซียส ช่วยลดข้อผิดพลาดในการวัดอุณหภูมิในงานควบคุมแบบวงปิดที่มีความสำคัญ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของโมดูลใช้ตัวแปลงซิกมา-เดลตา 16 บิต ซึ่งให้ความแม่นยำสูงและมีสัญญาณรบกวนต่ำในทั้ง 4 ช่อง แต่ละช่องสามารถกำหนดค่าประเภทเซนเซอร์ได้อย่างอิสระ ทำให้รองรับการใช้งานชุดเซนเซอร์ PT100/PT1000 แบบผสมภายในโมดูลเดียวได้อย่างยืดหยุ่น X20cAT4222 รองรับการวัดความต้านทานในช่วงกว้าง (0.1 ถึง 4500 โอห์มสำหรับ PT100/PT1000) และมีตัวกรองอินพุตที่กำหนดค่าได้ (1 มิลลิวินาทีถึง 66.7 มิลลิวินาที) เพื่อลดสัญญาณรบกวนในอุตสาหกรรม ระบบวินิจฉัยทำงานผ่านไฟ LED แสดงสถานะในตัวและการแจ้งเตือนจากซอฟต์แวร์ ช่วยแจ้งเตือนทันทีเมื่อเกิดความผิดปกติของวงจรขาดหรือค่าการวัดเกินช่วง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

การระบุว่าเป็นรุ่น "เคลือบผิว" ใน X20cAT4222 มีประโยชน์อย่างไร

สารเคลือบคอนฟอร์มัลบนชิ้นส่วนอิเล็กทรอนิกส์ภายในช่วยป้องกันโมดูลจากความชื้นสูง การควบแน่น และก๊าซกัดกร่อนในอุตสาหกรรม จึงช่วยยืดอายุการใช้งานของโมดูลได้อย่างมากในสภาพแวดล้อมที่ท้าทาย ซึ่งโมดูลมาตรฐานอาจเกิดออกซิเดชันหรือลัดวงจรได้

โมดูลนี้สามารถวัดความต้านทานโดยตรงได้หรือไม่

ได้ โมดูลสามารถวัดความต้านทานโดยตรง โดยให้รูปแบบเอาต์พุตเป็น INT หรือ UINT และรองรับช่วงความต้านทานตั้งแต่ 0.1 ถึง 4500 โอห์ม (สำหรับ G=1) หรือ 0.05 ถึง 2250 โอห์ม (สำหรับ G=2)

มีเทอร์มินัลบล็อกให้มาพร้อมกับโมดูลหรือไม่

ไม่มี เทอร์มินัลบล็อก X20TB12 และโมดูลบัส X20cBM11 เป็นอุปกรณ์เสริมที่จำเป็นและต้องสั่งซื้อแยกต่างหาก

แนวทางการติดตั้งและการใช้งาน

• มาตรฐานการเดินสาย: สำหรับการเชื่อมต่อแบบ 3 สาย ควรตรวจสอบให้ความต้านทานของสายทั้งสามมีค่าใกล้เคียงกันมากที่สุด เพื่อให้โมดูลสามารถชดเชยข้อผิดพลาดจากความต้านทานของสายได้อย่างมีประสิทธิภาพ ใช้สายคู่บิดเกลียวแบบมีชีลด์ และต่อลงกราวด์ชีลด์ตามแนวทาง EMC ที่กำหนด เพื่อรักษาความแม่นยำในการวัด
• การจัดการความร้อน: เมื่อติดตั้งโมดูล โปรดทราบว่าการติดตั้งในแนวนอนรองรับอุณหภูมิได้สูงสุด 60 องศาเซลเซียส ขณะที่การติดตั้งในแนวตั้งจำกัดที่ 50 องศาเซลเซียส หากพื้นที่ติดตั้งอยู่สูงจากระดับน้ำทะเลเกิน 2000 เมตร ให้ลดพิกัดอุณหภูมิลง 0.5 องศาเซลเซียสต่อความสูงทุก 100 เมตร เพื่อความปลอดภัยและความแม่นยำของวงจรแปลงสัญญาณแอนะล็อก
• การป้องกันสภาพแวดล้อม: แม้ว่าการเคลือบคอนฟอร์มัลจะให้การป้องกันสภาวะบรรยากาศได้ดี แต่ควรหลีกเลี่ยงการให้โมดูลสัมผัสสารเคมีเหลวโดยตรงหรือจุ่มน้ำ ตรวจสอบให้แน่ใจว่าโมดูลได้รับการติดตั้งภายในตู้ที่มีระดับ IP เหมาะสม เพื่อรักษาระดับการป้องกันโดยรวมของระบบให้เป็นไปตาม EN 60529
